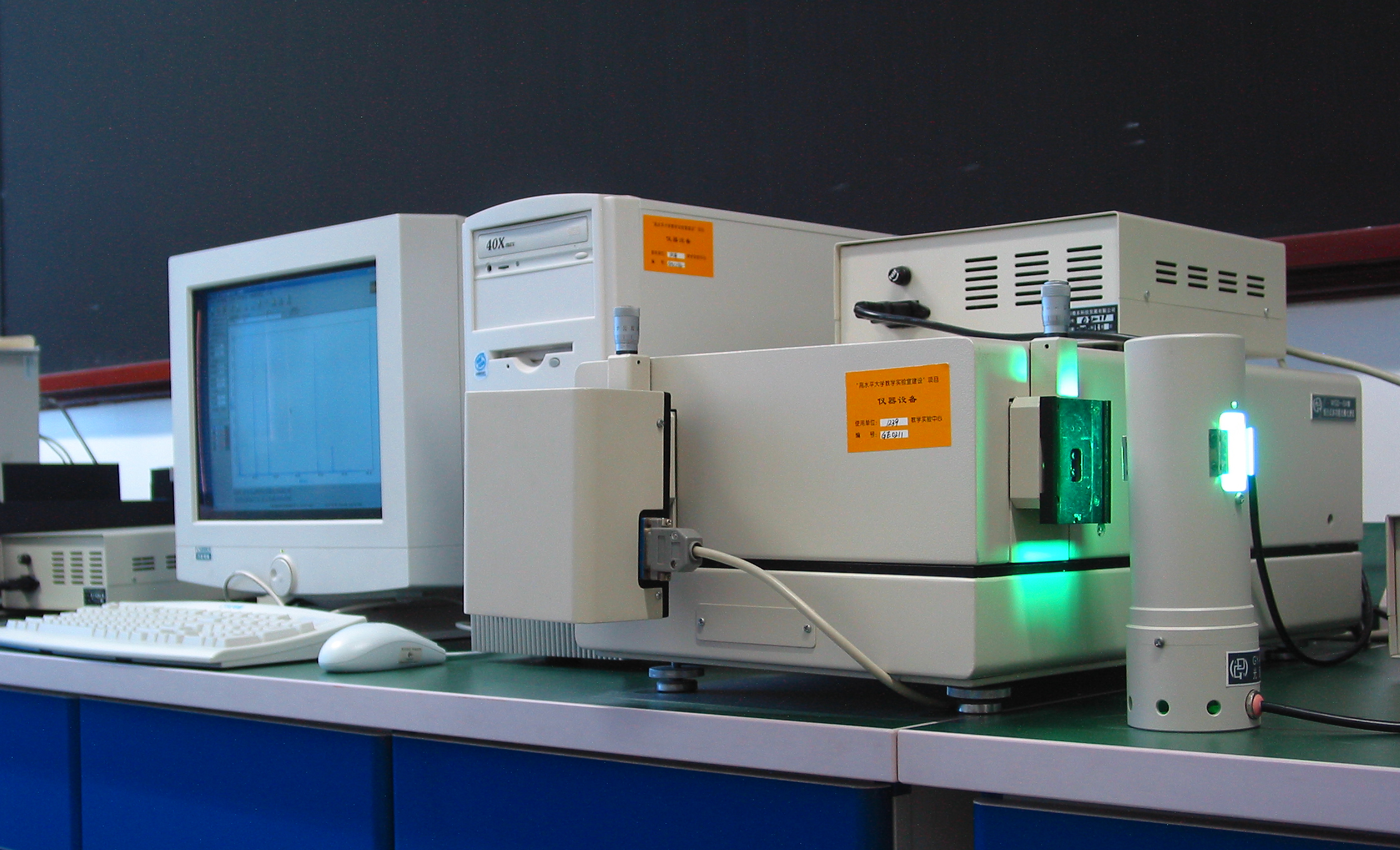

图 1 :     多功能光栅光谱仪(单色仪)

多功能光栅光谱仪(单色仪)是一个光谱分析研究的通用设备。可以研究诸如氢氘光谱，钠光谱等元素光谱（使用元素灯作为光源），也可以作为更为复杂的光谱仪器的后端分析设备，比如激光喇曼/荧光光谱仪。

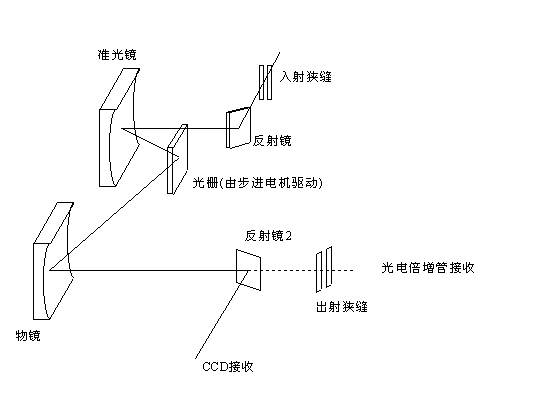

图 2 :     多功能光栅光谱仪光路图

[比较]2米光栅摄谱仪原理图



图 3 :     多功能光栅光谱仪内部结构

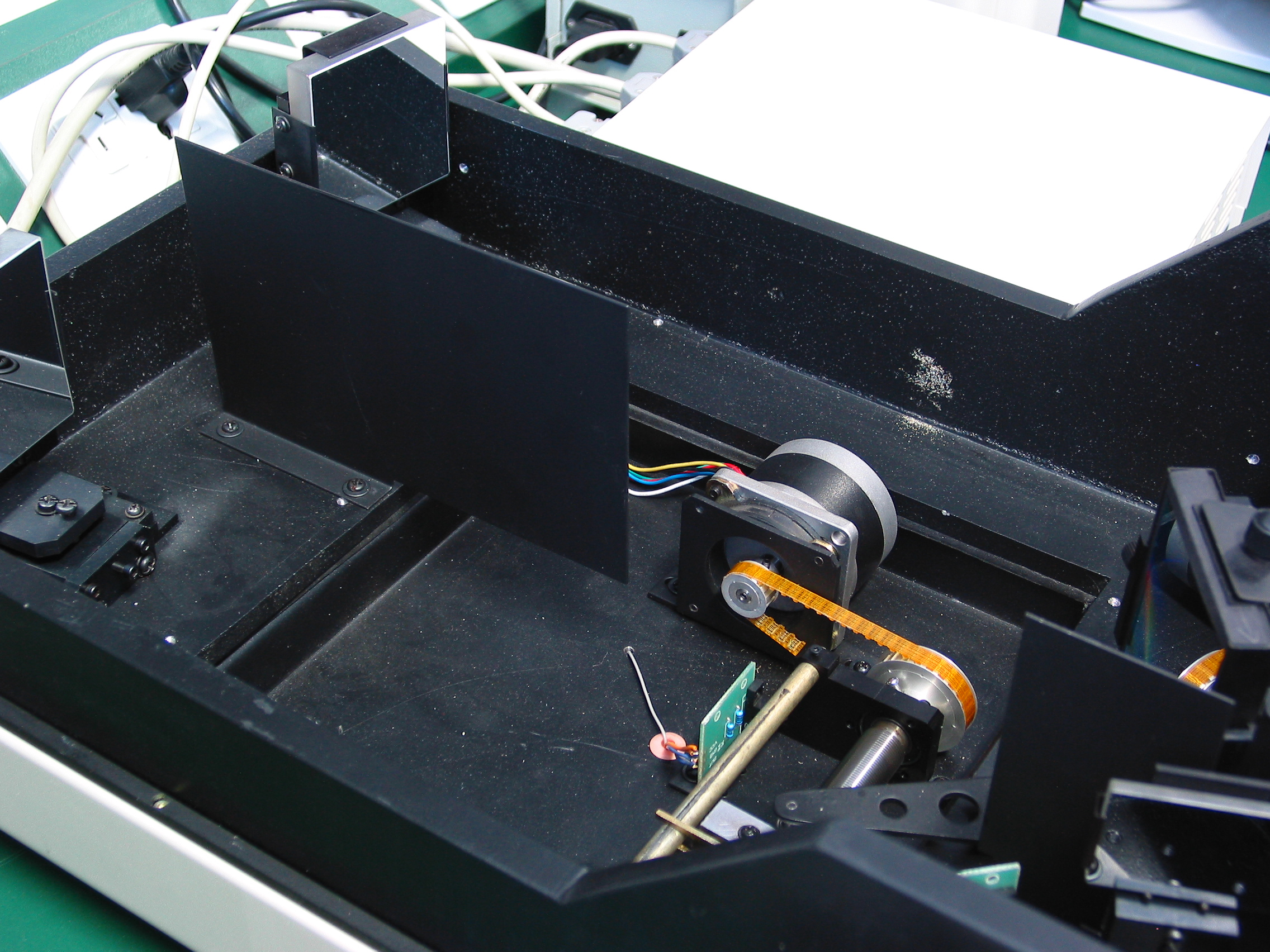

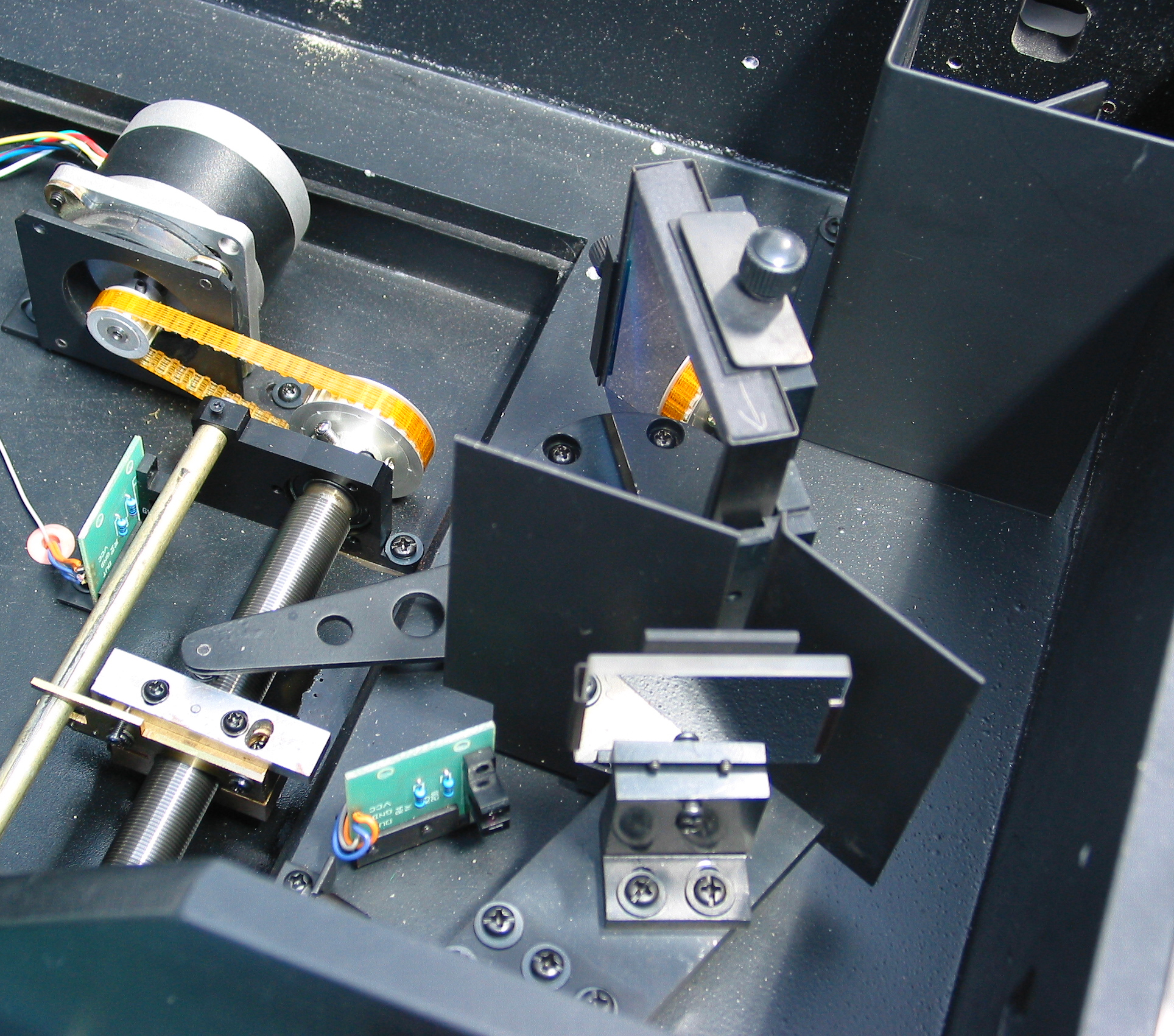

图 4 :     光栅及反射镜

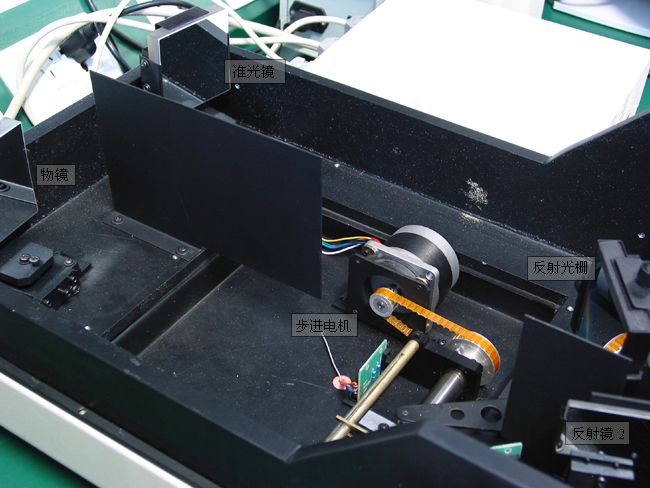

光栅由步进电机驱动，由计算机软件驱动，可以获得较高的精度。
反射镜1将由入射狭缝进入的光线反射到准光镜上。
反射镜2离开光路时，物镜上射来的光线直接进入出射狭缝到光电倍增管，而当反射镜2进入光路时，出射光线被反射到CCD接收器。

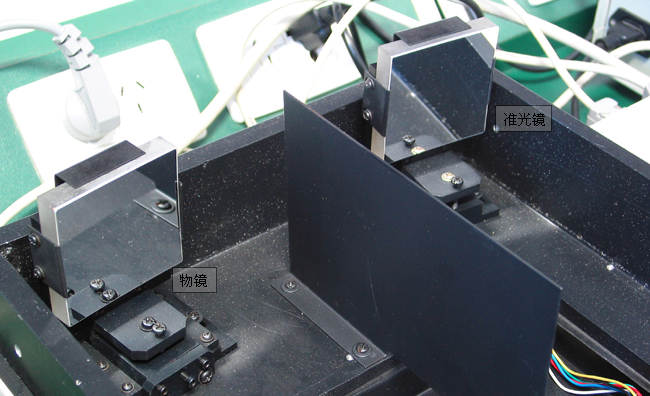

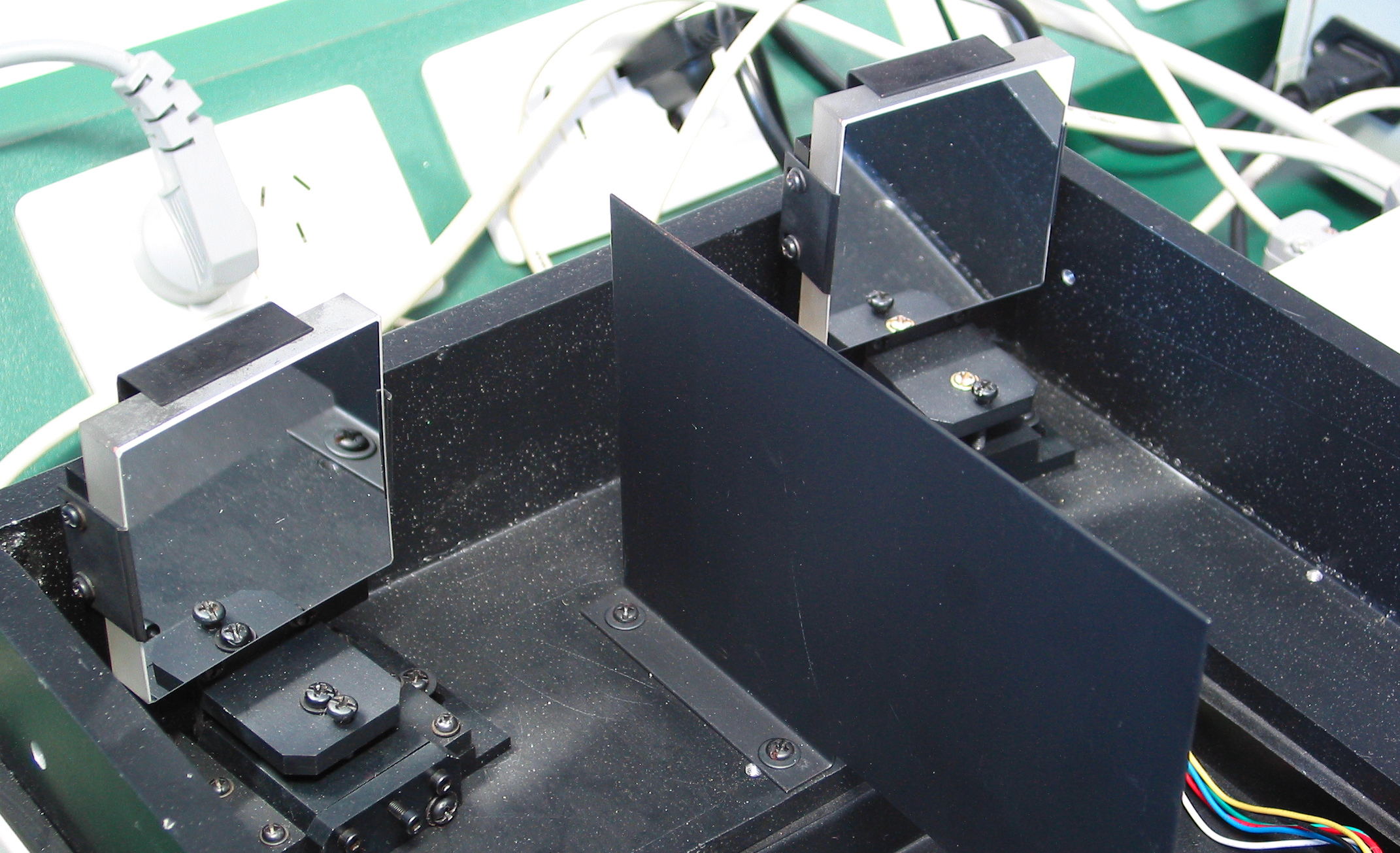

图 5 :     准光镜和物镜

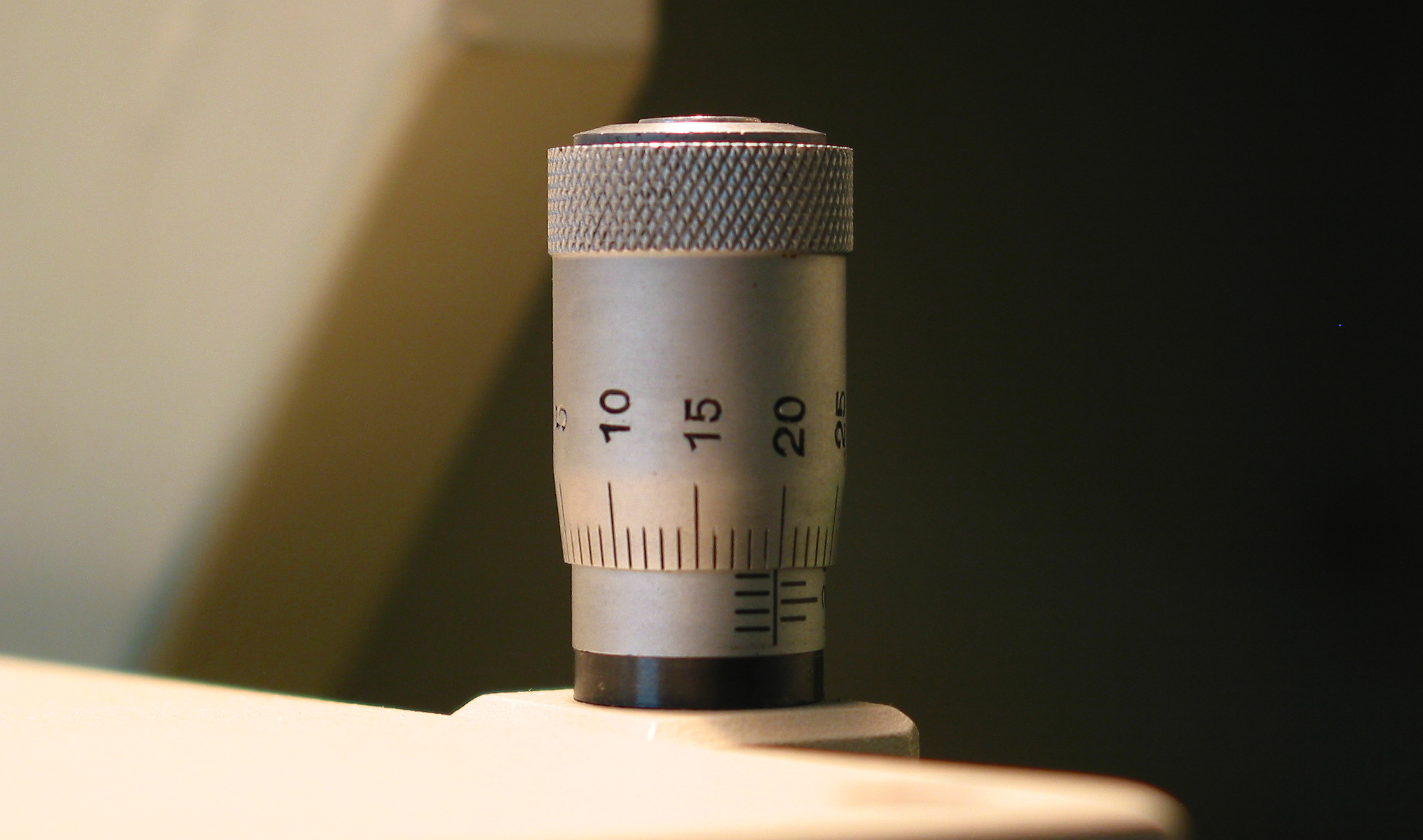

图 6 :     入射出射狭缝旋钮

狭缝宽度:0-2mm 连续可调。

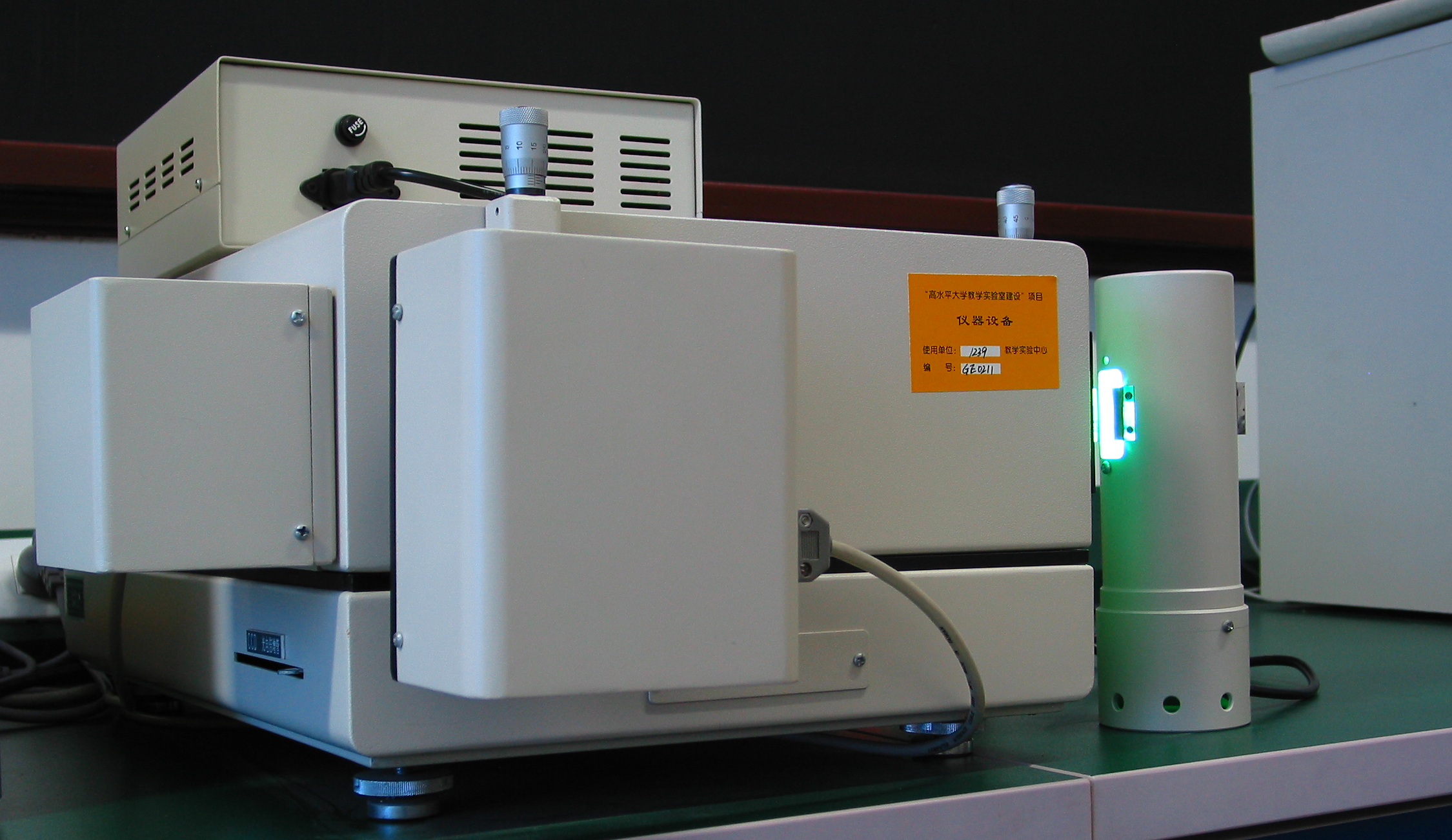

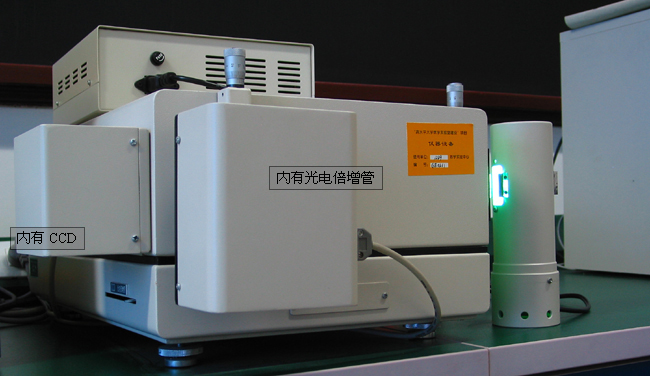

图 7 :     接收设备(光电倍增管/CCD)
