激光喇曼荧光光谱仪包括:

外光路系统
单色仪(另见多功能光栅光谱仪
计算机及软件系统

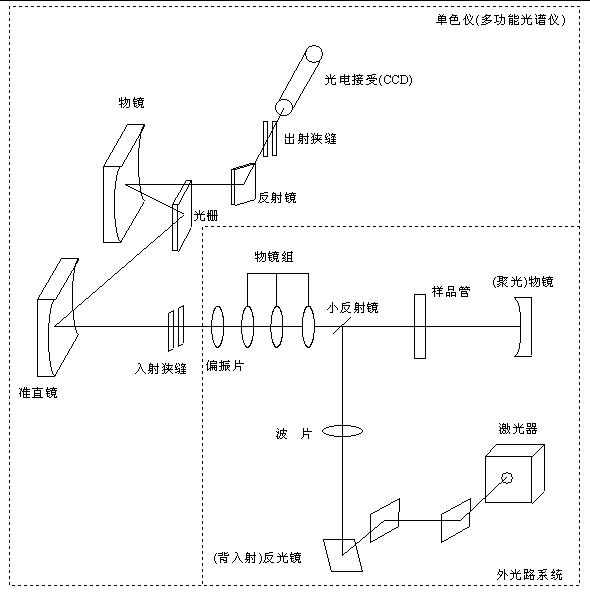

[参考]正入射光学原理图  背入射光学原理图

外光路系统包括

激光器
背入射反光镜和正入射反光镜
聚光物镜及样品
物镜桶

-若需要更大幅图片请点击相应图片-

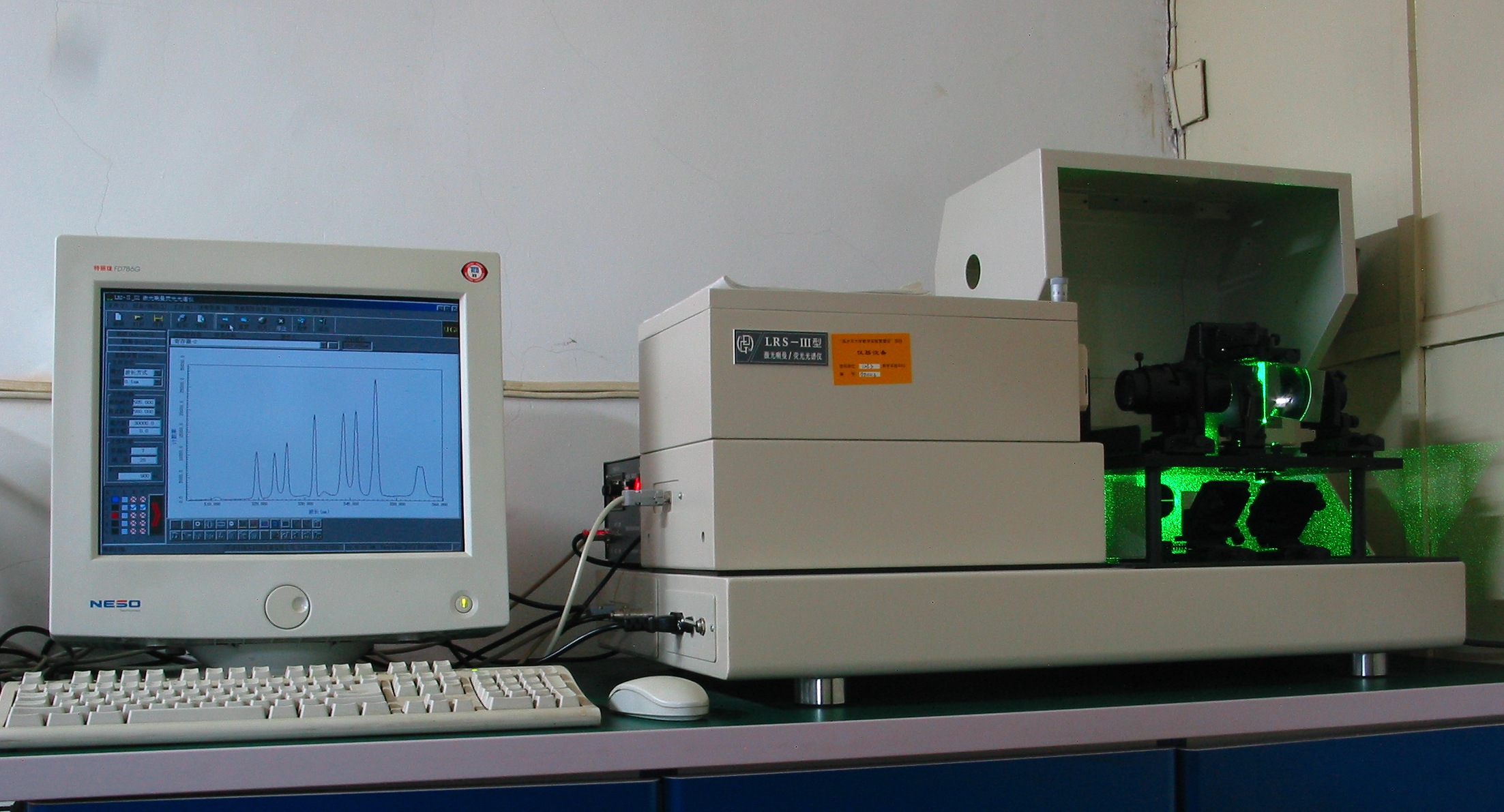

图 1 :     激光喇曼荧光光谱仪

当光照射到物质上时会发生非弹性散射,散射光中除有与激发光波长相同的弹性成分(瑞利散射)外,还有比激发光波长长的和短的成分,后一现象统称为喇曼效应。由分子振动、固体中的光学声子等元激发与激发光相互作用产生的非弹性散射称为喇曼散射,一般把瑞利散射和喇曼散射合起来所形成的光谱称为喇曼光谱。

喇曼谱线的频率虽然随着入射光的频率而变换,但喇曼光的频率和瑞利散射光的频率之差不随入射光的频率而变化,却与样品分子的振动转动能级有关。喇曼谱线的强度与入射光的强度和样品分子的浓度成正比。

利用喇曼效应和喇曼散射光与样品分子的关系,可对物质分子的结构和浓度进行研究,于是建立了喇曼光谱法。



图 2 :     正入射光学原理图



图 3 :     背入射光学原理图

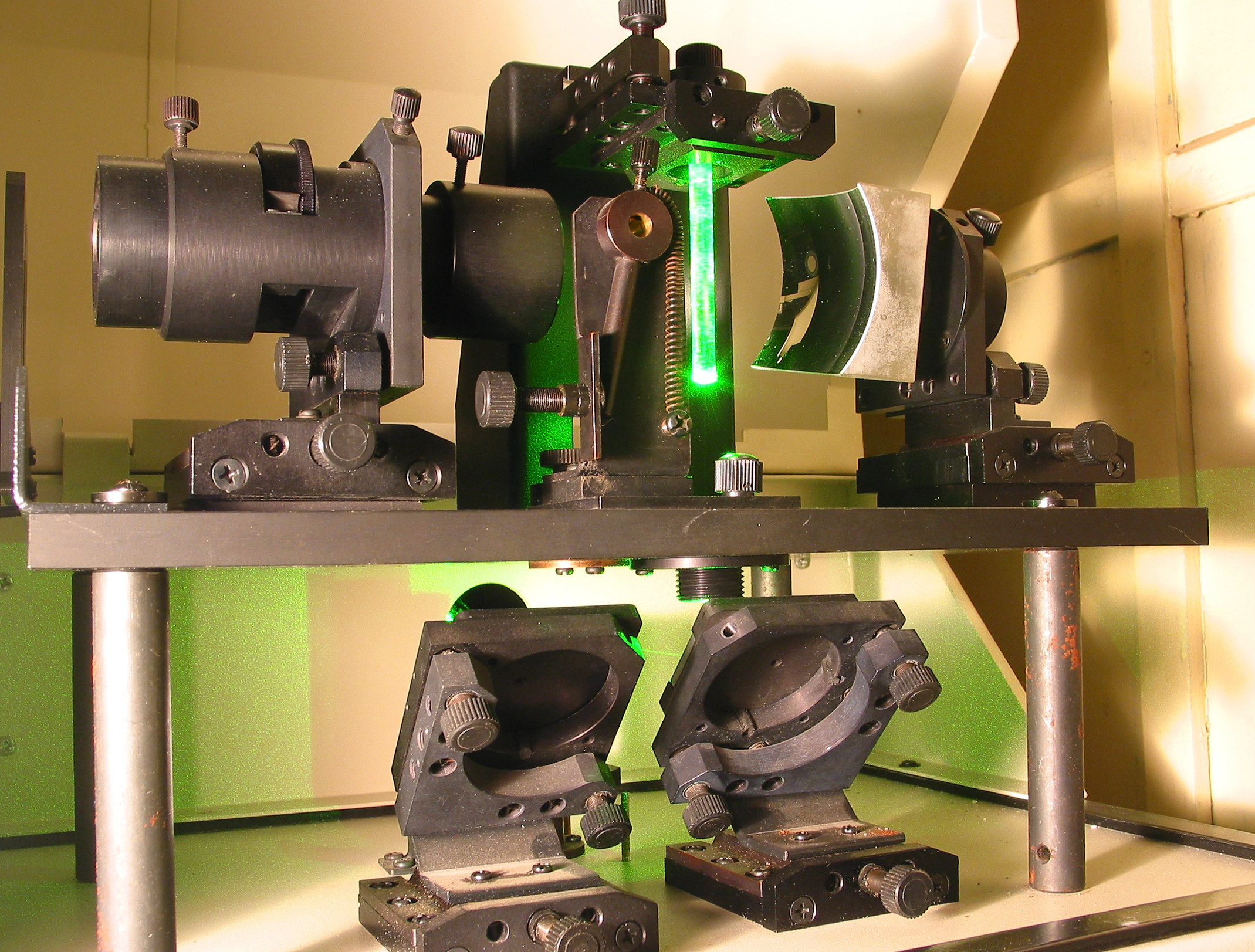

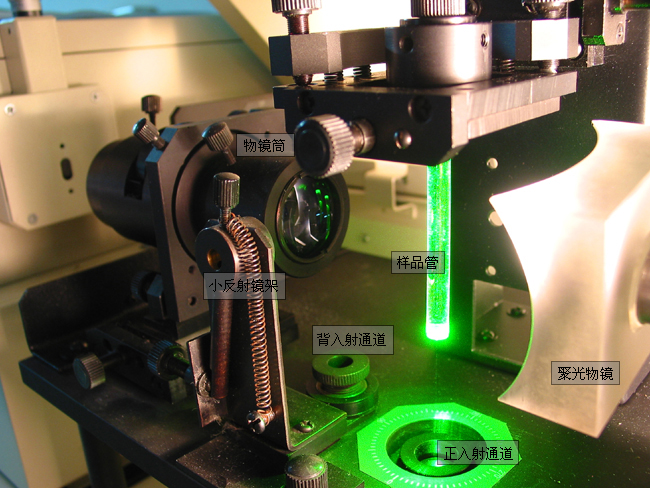

图 4 :     外光路系统

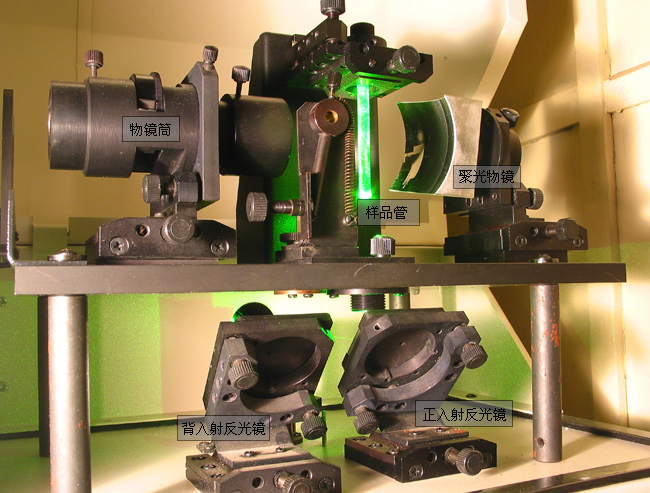

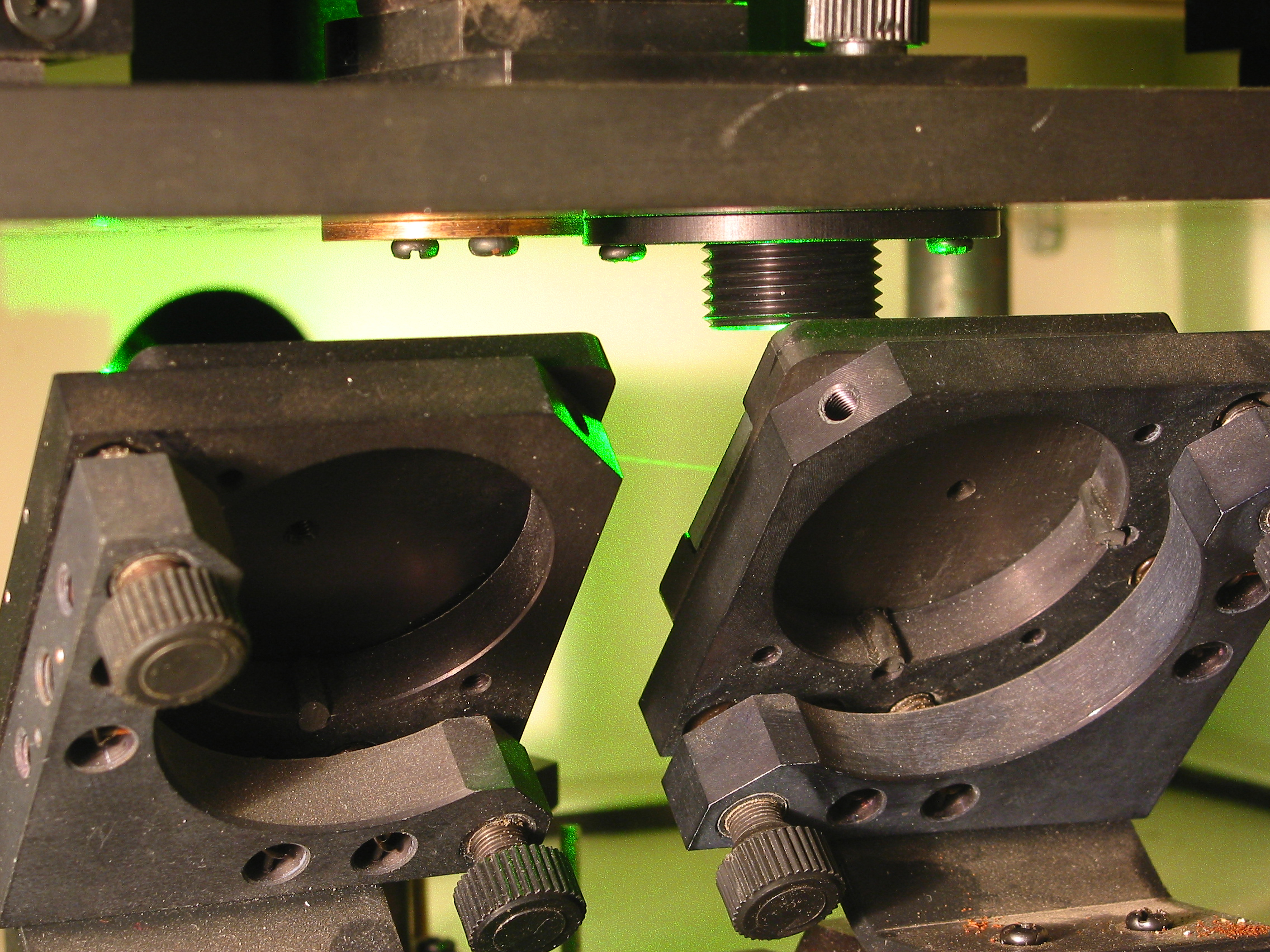

图 5 :     背入射反光镜和正入射反光镜

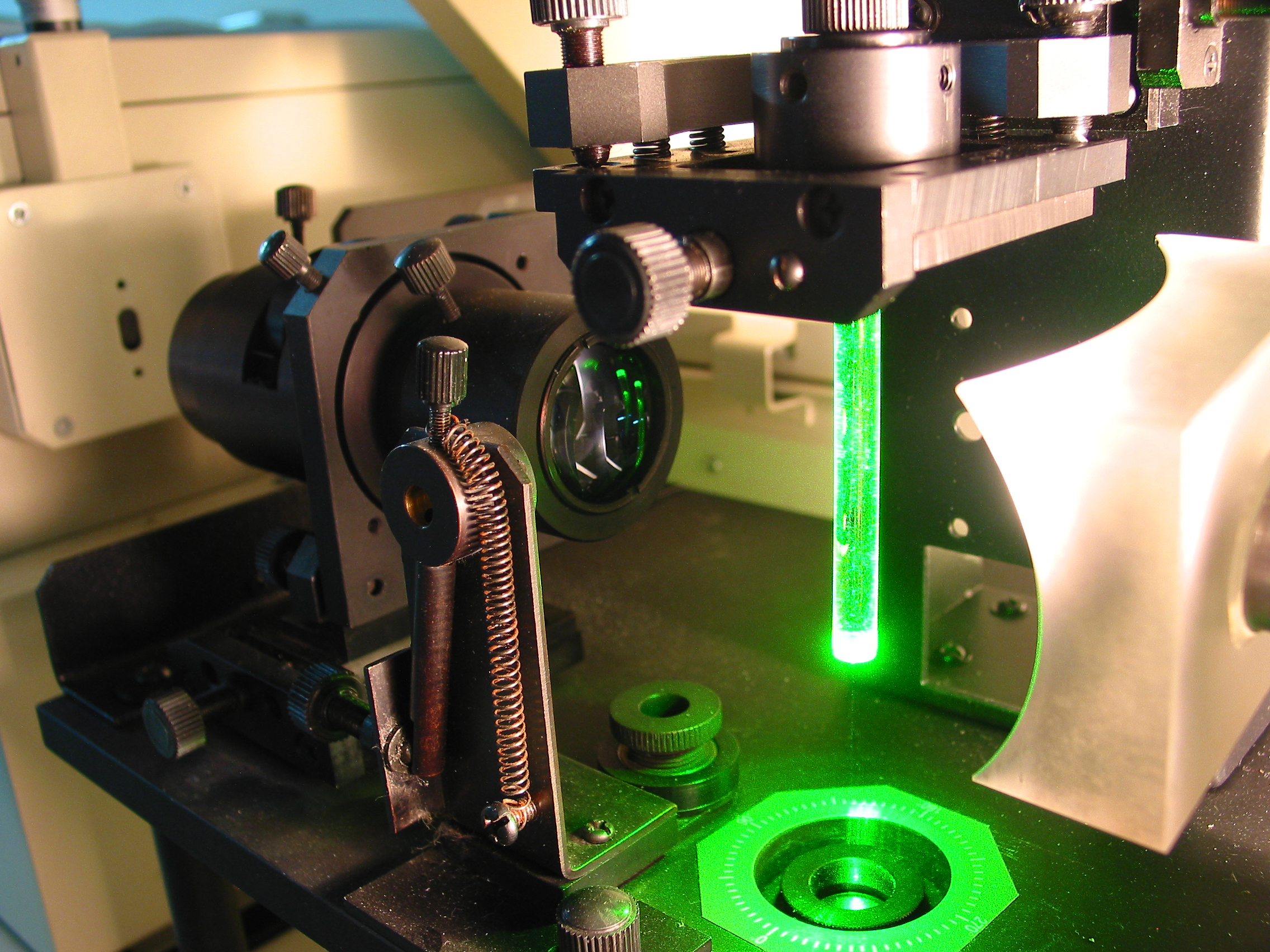

图 6 :     聚光物镜及样品

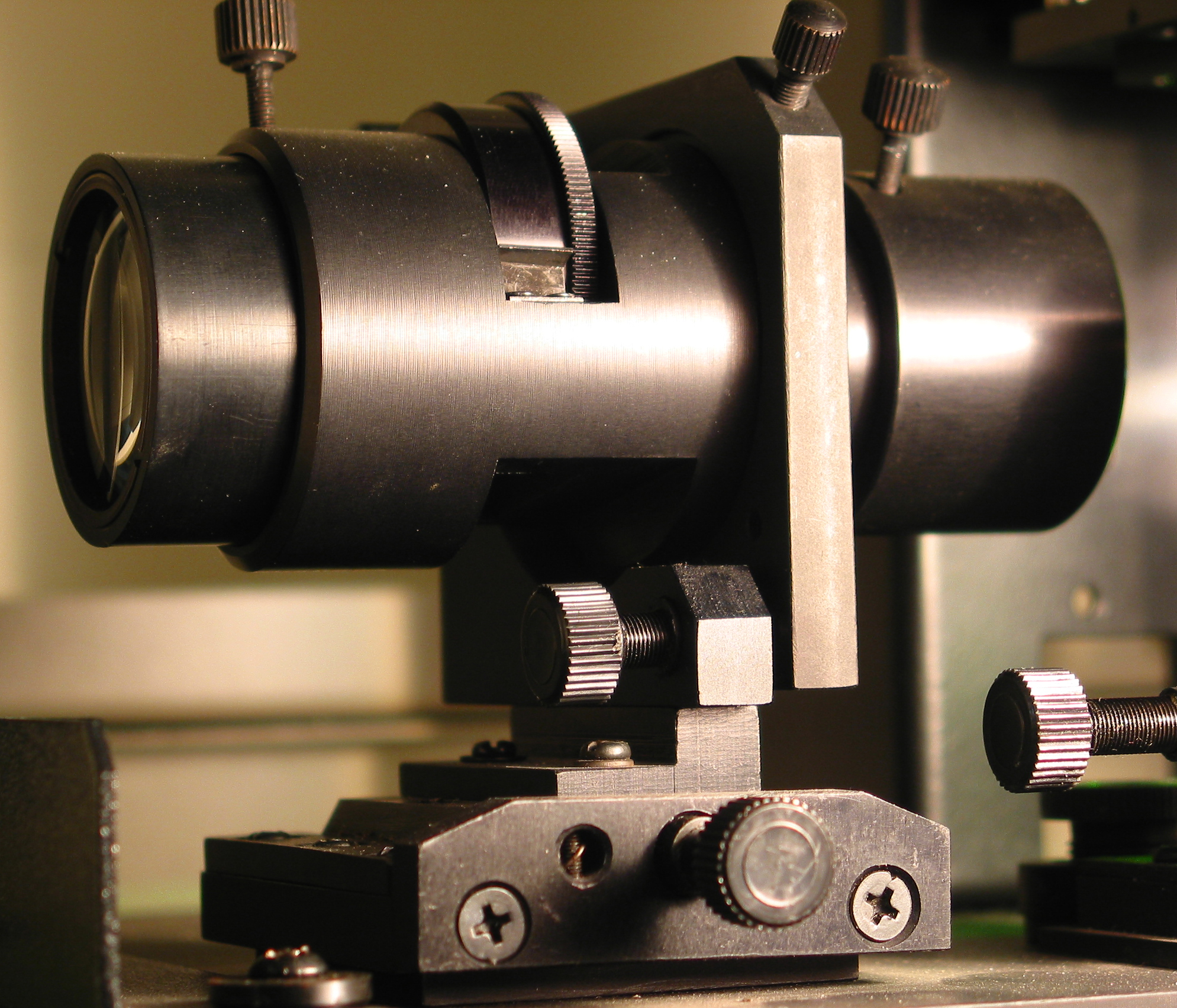

图 7 :     物镜桶

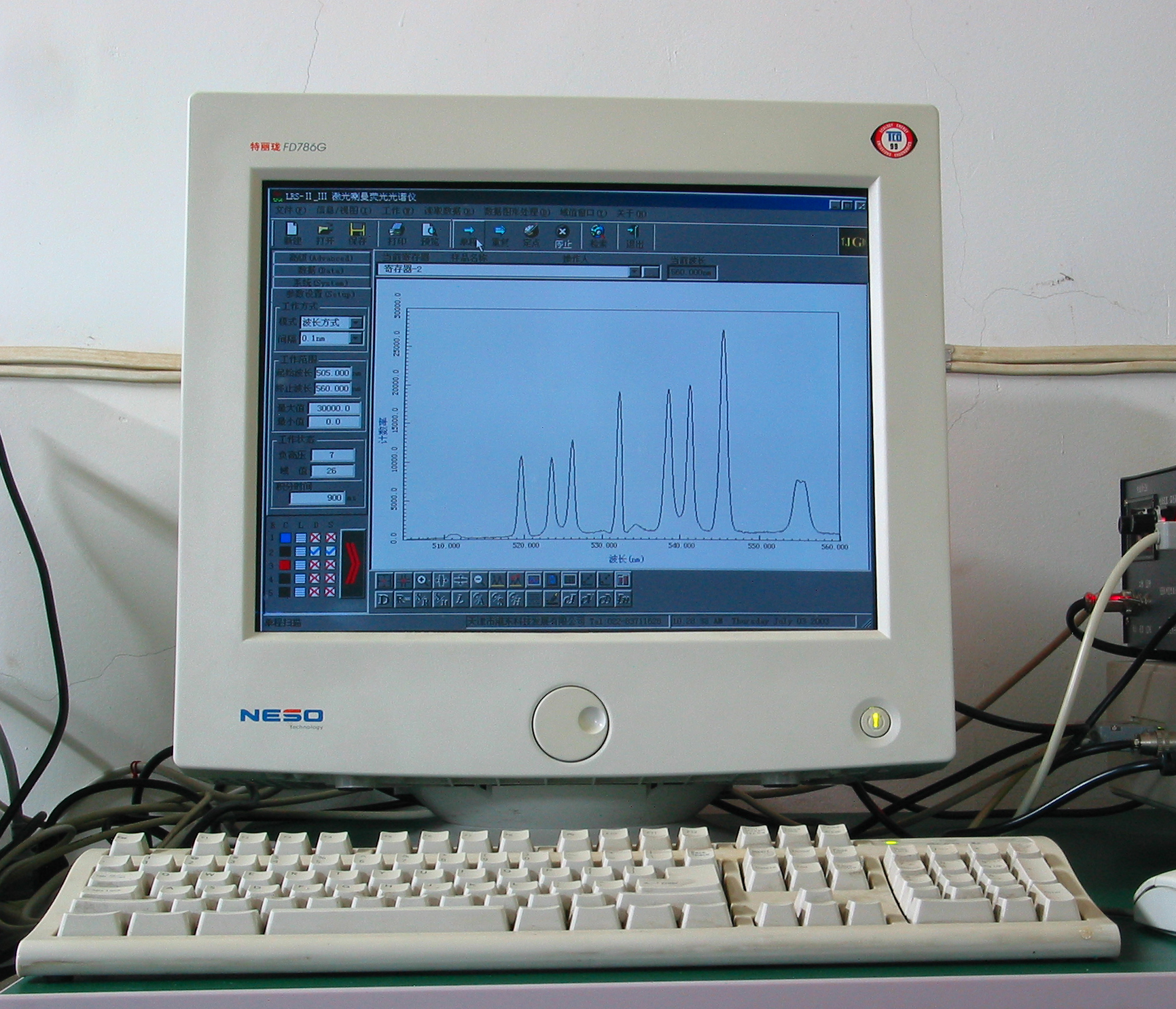

图 8 :     计算机及软件系统
