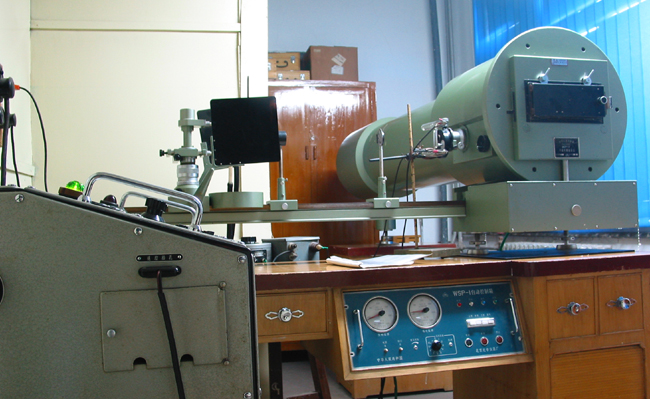

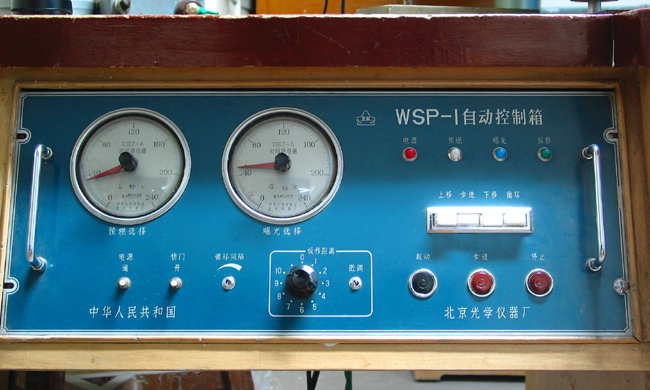

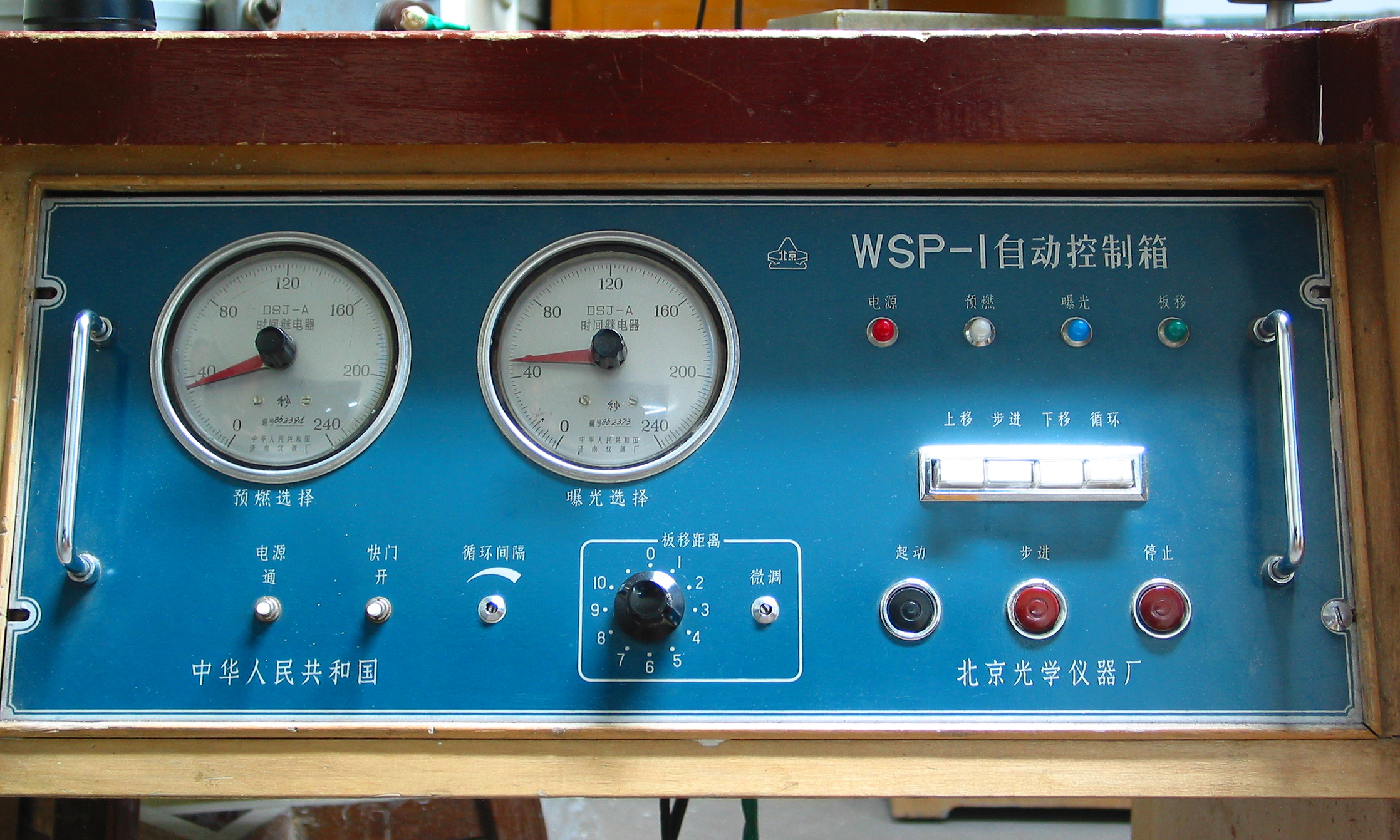

WPS-1型2米平面光栅摄谱仪

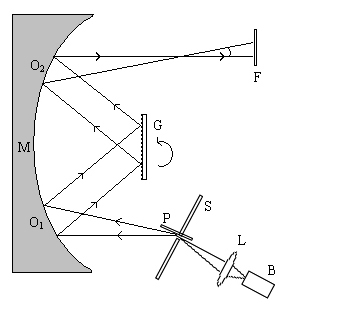

图 2 : 平面光栅摄谱仪光路图

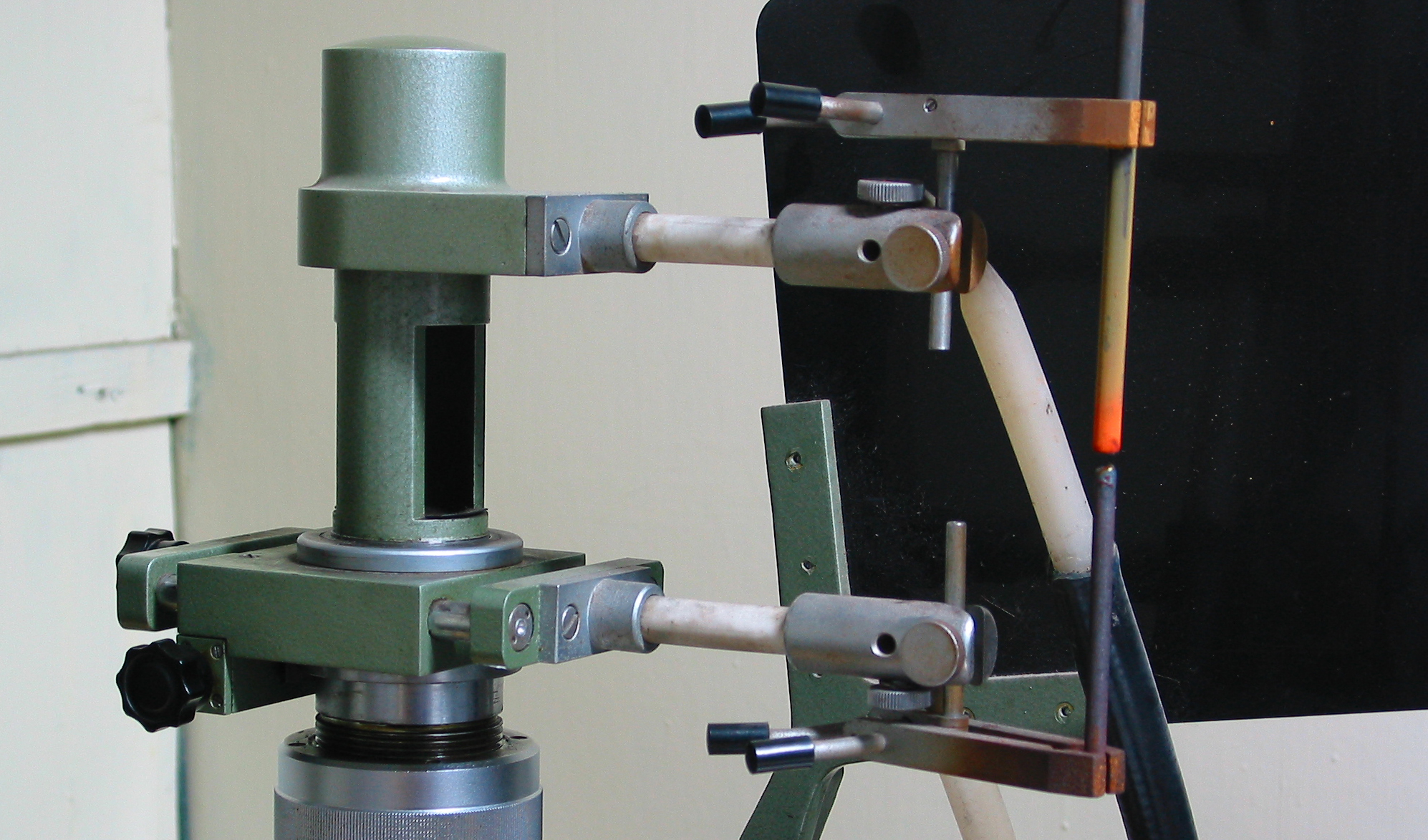

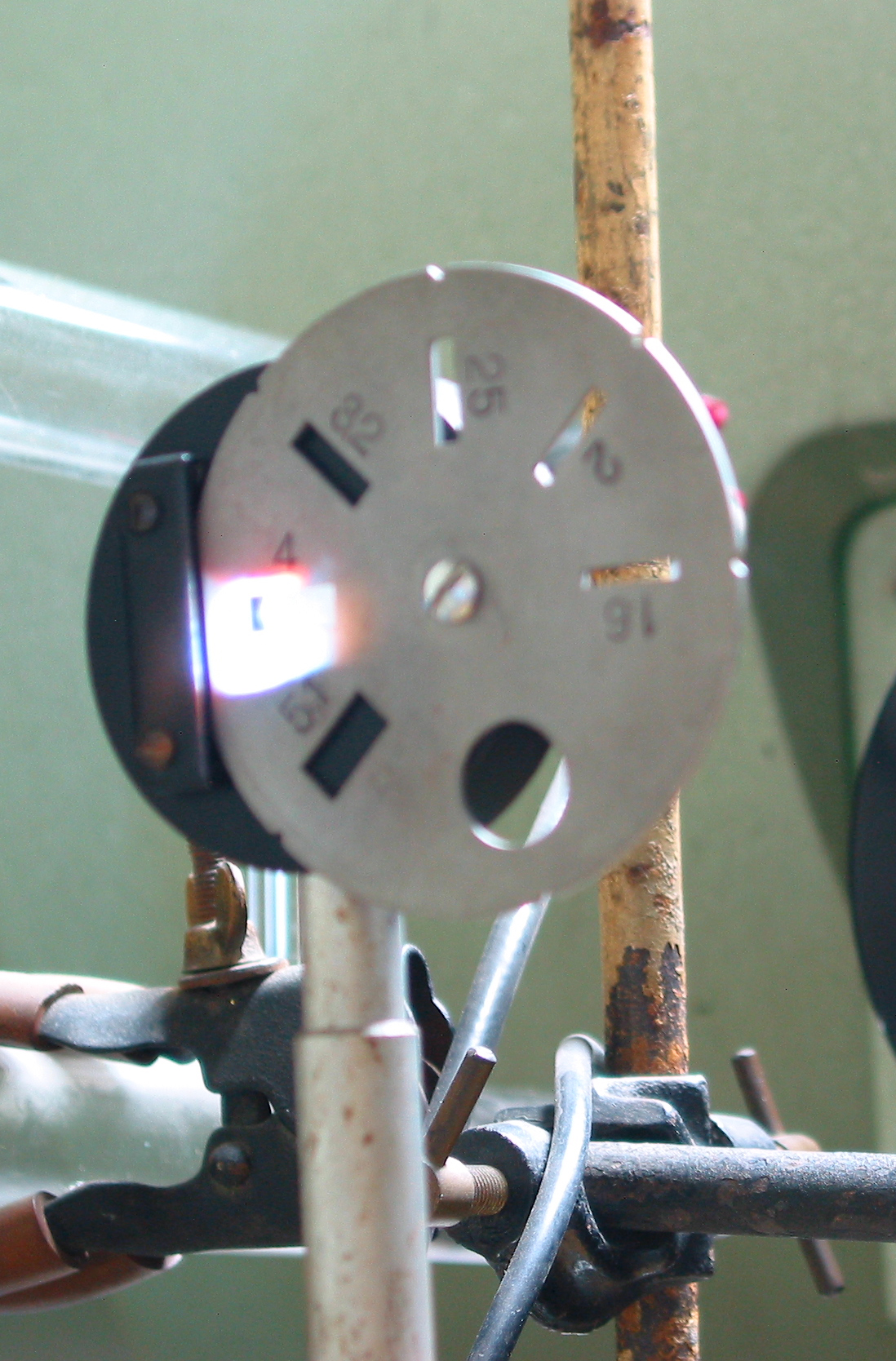

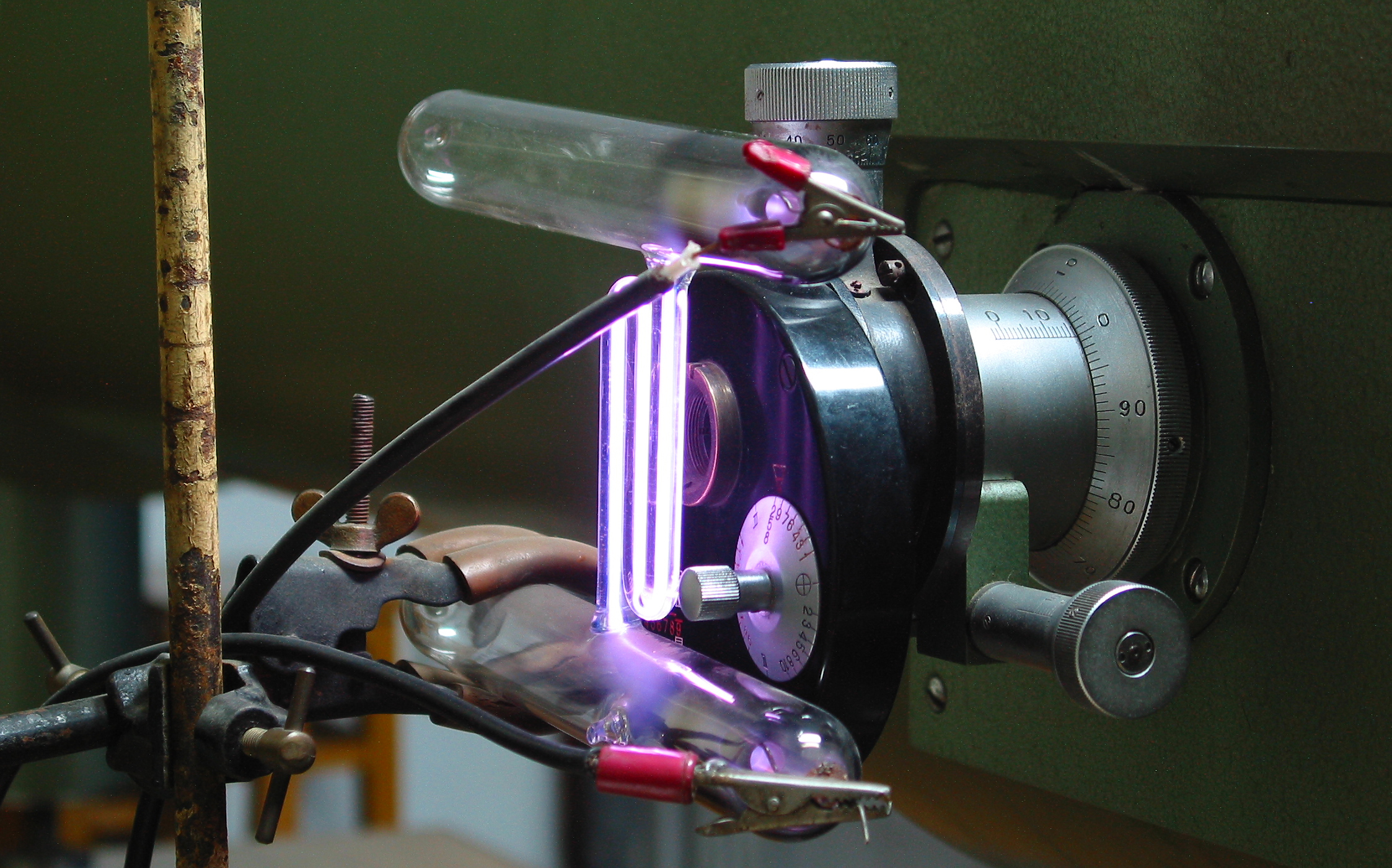

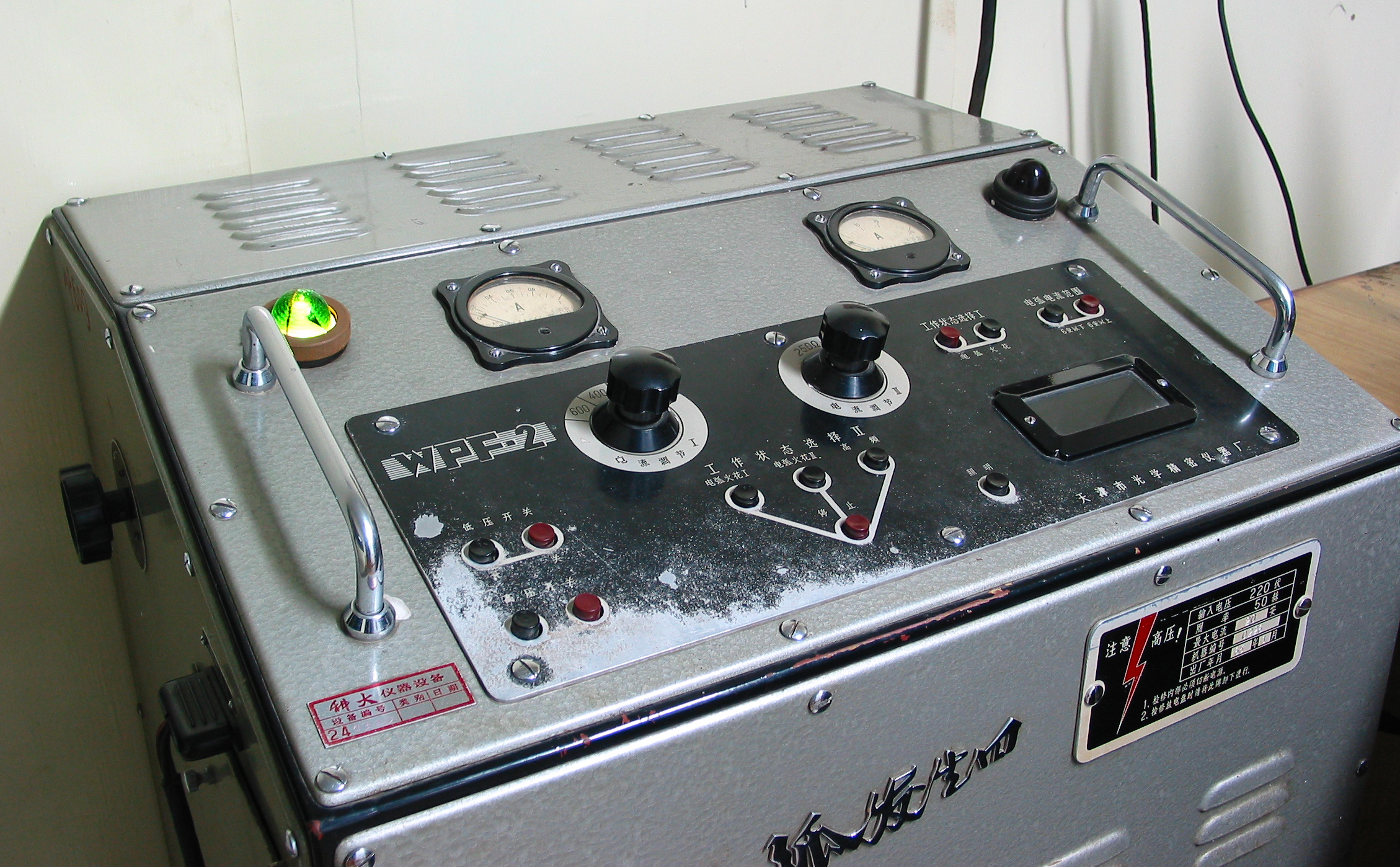

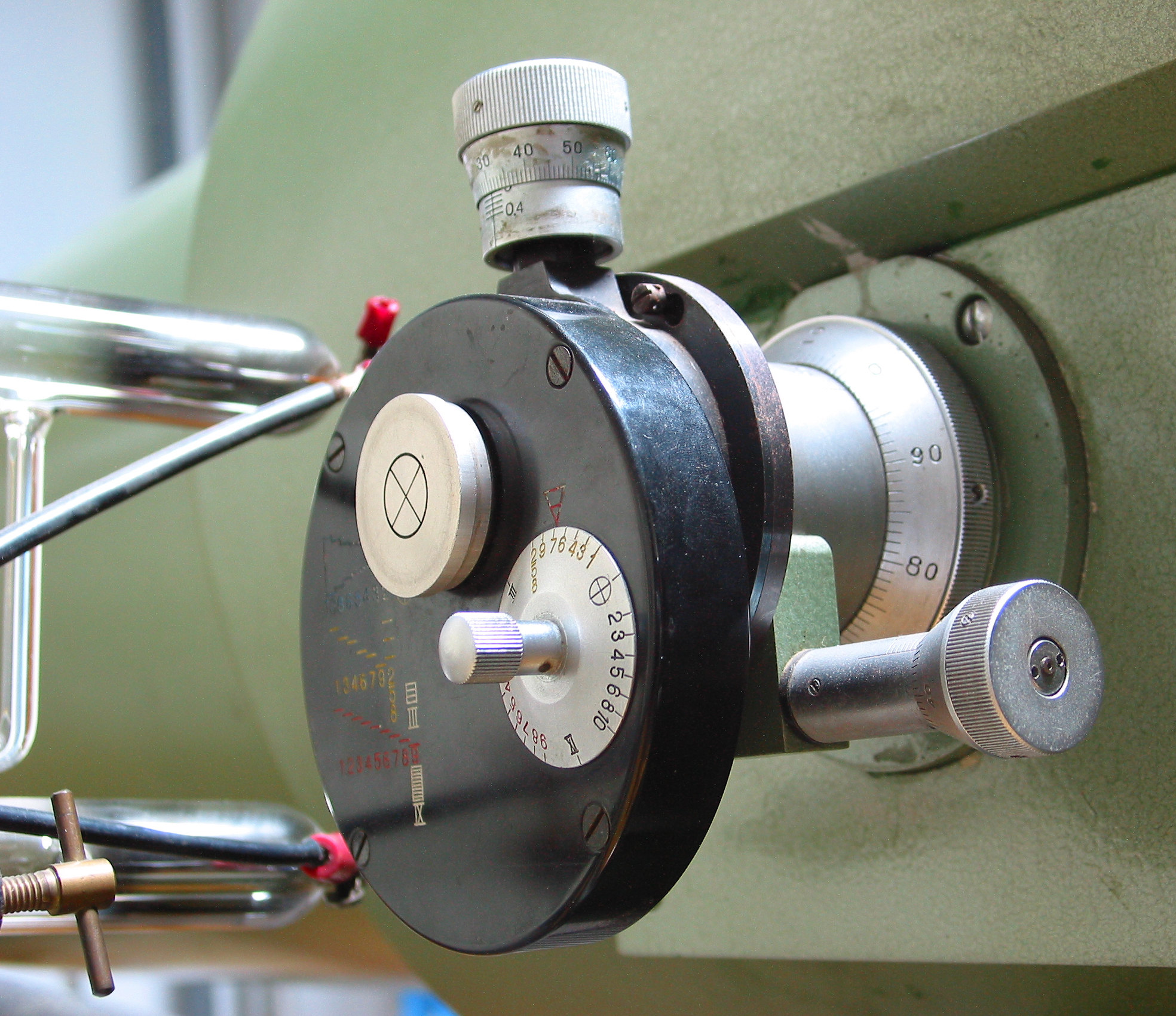

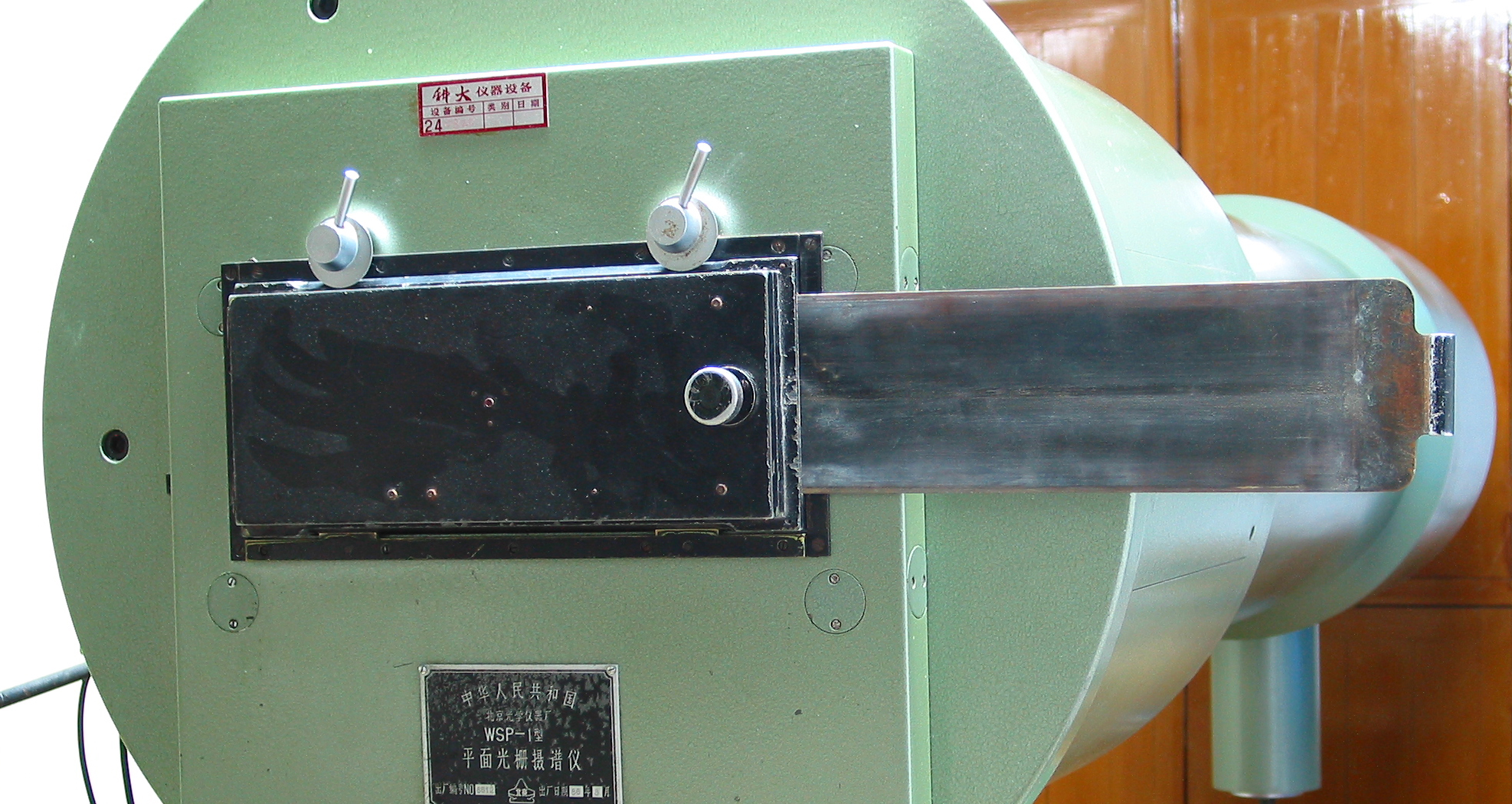

平面光栅摄谱仪是以平面衍射光栅作为色散元件的光谱仪器。它的光学系统用Ebert-Fastie装置（垂直对称式装置），其光学系统如图2所示。由光源B(铁电极、氢氘放电管)发射的光，经过消色差的三透镜照明系统L均匀照明狭缝S，再经反射镜P折向球面反射镜M下方的准光镜O₁上，经O₁反射，以平行光束射到光栅G上，经光栅衍射后，不同方向的单色光束射到球面反射镜的中央窗口暗箱物镜O₂处，最后按波长排列聚焦于感光板F上，旋转光栅G，改变光栅的入射角，便可改变拍摄谱线的波段范围和光谱级次。这种装置的入射狭缝S和光谱感光板是垂直平面内对称于光栅G放置的，由于光路结构的对称性，彗差和像散可以矫正到理想的程度，使得在较长谱面范围内，谱线清晰、均匀。同时由于使用球面镜M同时作为准直物镜和摄谱物镜，因此不产生色差，且谱面平直。
