预备知识：参阅“交流谐振电路”



实验原理

n      交流桥路及电桥

平衡条件 ：

即

实部相等

虚部相等

其中



j - 幅角

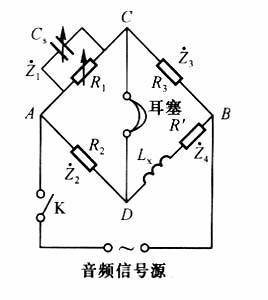

n      测电感Lx

各臂阻抗



平衡时



其中Rx为Lx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电感上串联一个Rx等效电阻。



电感的Q值



n      测电容Cx

各臂阻抗



平衡时



其中CS为标准电容，由电容箱调节RS为标准电阻，由电阻箱调节，Rx为Cx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电容上串联一个Rx等效电阻。



实验要求

n      根据测Lx原理图搭建交流电桥

n      测Lx及Lx的Rx值

n      根据测Cx原理图搭建交流电桥

n      测Cx及Cx的Rx值



重点



n        掌握电桥平衡原理

n        掌握交流电桥平衡条件

n        理解交流电桥构造

n        熟悉交流电桥平衡方法

n        分析平衡过程中各桥臂调节顺序

n        判断最佳平衡点

注意！用耳机做平衡指示器时，小心对耳朵的伤害。



难点

n        复阻抗概念

n        电桥平衡时复阻抗关系

n        损耗电阻

n        调解电桥平衡的顺序

n        为什么测电感和测电容是要按示意图安排？



思考题

n        直流电桥平衡条件是什么？交流电桥呢？（提示：电阻与阻抗的区别）

n        测电感和电容时，为什么中保持两桥臂为纯电阻？（提示：简单，易调节）

n        损耗电阻与哪些因素有关？对电感和电容的Q值有何影响？

（提示：与电感和电容的材料和组织结构有关。大的Rx降低Q值，使电路效率降低）

n       推导海氏电桥测电感的相关公式。
