实验七   A / D 转换实验



    一、实验目的

       1.学习掌握模／数信号转换基本原理。

       2.掌握ADC0809芯片的使用方法。

    二、实验设备

        TDN86／51或TDN86/88教学实验系统一台。

    三、实验内容及步骤

      (一)系统中的ADC实验单元电路

       1.ADC0809芯片介绍

         ADCD0809包括一个8位的逐次逼近型的ADC部分，并提供一个8通道的模拟多路开关和联合寻址逻辑。用它可直接输入8个单端的模拟信号，分时进行A／D转换，在多点巡回检测、过程控制等应用领域中使用非常广泛。ADC0809的主要技术指标为:

         ·分辨率： 8位

        ·单电源： +5V

        ·总的不可调误差率:±1LSB

·转换时间：取决于时钟频率

        ·模拟输入范围:单极性0-5V

·时钟频率范围:100kHz～128Hz

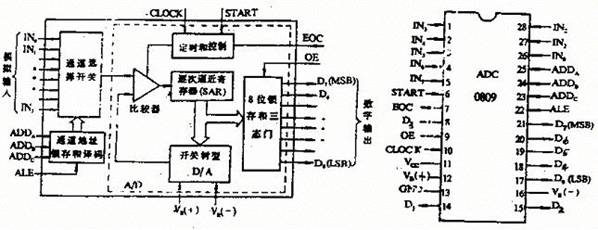

ADC0809芯片的内部结构和引脚，如图7-1所示，地址信号与选中通道的关系如表7-1所示。









图 7 －1  ADC 0809 的内部结构和引脚



                      表 7－1 地址信号与选中通道的关系

             地               址



 选 中 通 道

     C

       B

      A

     0

     0

     0

     0

     1

     1

     1

     1

       0

       0

       1

       1

       0

       0

       1

       1

      0

      1

      0

      1

      0

      1

      0

      1

IN0

IN1

IN2

IN3

IN4

IN5

IN6

IN7































2.接口实验单元中的0809芯片线路



                图 7 －2 系统中的 ADC 0809 线路



    实验程序及接线图如下：

        STACK  SEGMENT  STACT

                       DW  64  DUP(?)

        STACK  ENDS

         DATA   SEGMENT

         TABLE  DB 41H,44H,30H,38H,30H,39H,3AH,

                   49H,4EH,30H,20H,20H，00H    ;‘ADC0809 IN0’ASCII码值

         DATA   ENDS

         CODE   SEGMENT

                 ASSUME  CS:CODE,DS:DATA

         START：MOV  AX，DATA

                 MOV  DS,  AX

                 OUT  00H,  AL    ; 启动A/D转换

                 CALL  DALLY     ；调延时子程序

                 IN    AL,  00H    ；读取数据

                 MOV  CH,  AL

                 AND  AL,  0F0H   ; 转换成ASCII码

                 MOV  CL,  04H

                 SHR  AL,  CL

                 CMP  AL,  09H

                 JG    Al

                 ADD  AL,  30H

                 JMP  A2

            A2 : ADD  AL,  37H

            A2 : MOV  BX,  OFFSET  TABLE

                MOV  AH, 06H     ；输出‘ADC0809 IN0’

                INT   10H

                MOV  AH, 01H

                INT  10H          ; 输出 A/D 数高四位

                MOV  AL, CH

                AND  AL, 0FH

                CMP  AL, 09H

                JG    A3

                ADD  AL, 30H

                JMP  A4

           A3:  ADD  AL,  37H

           A4:  MOV  AH，01H

                INT  10H         ；输出 A/D 数低四位

                CALL  DALLY

                M0V  AX ，010D

                INT  10H

                JMP  START      ; 再读取下一个数

      DALLY :  PUSH  CX

                PUSH  AX

                MOV  CX ，0040H

           A5:  MOV  AX ，056CH

           A6:  DEC  AX

                JNZ  A6

                LOOP  A5

                POP   AX

                POP   CX

                RET

        CODE  ENDS

                END  START





实验步骤

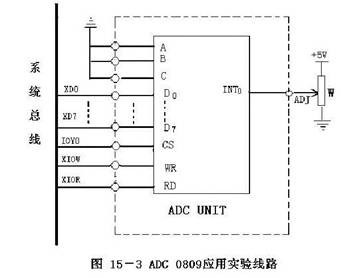

     (1)画出程序流程图，并按图7－3实验线路接线。

     (2)输入程序并检查无误，运行程序。

     (3)调节W电位器，显示屏上显示ADC0809:IN0  XX。

     (4)用万用表测出W输出电压，并记录显示屏上的相应数据。

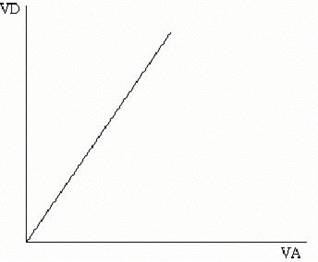

作出转换图。即Vd －Va。

     (5)求0809芯片的整量化误差。





四、思考题

若改用EOC信号来申请中断读A／D值，程序如何设计?
