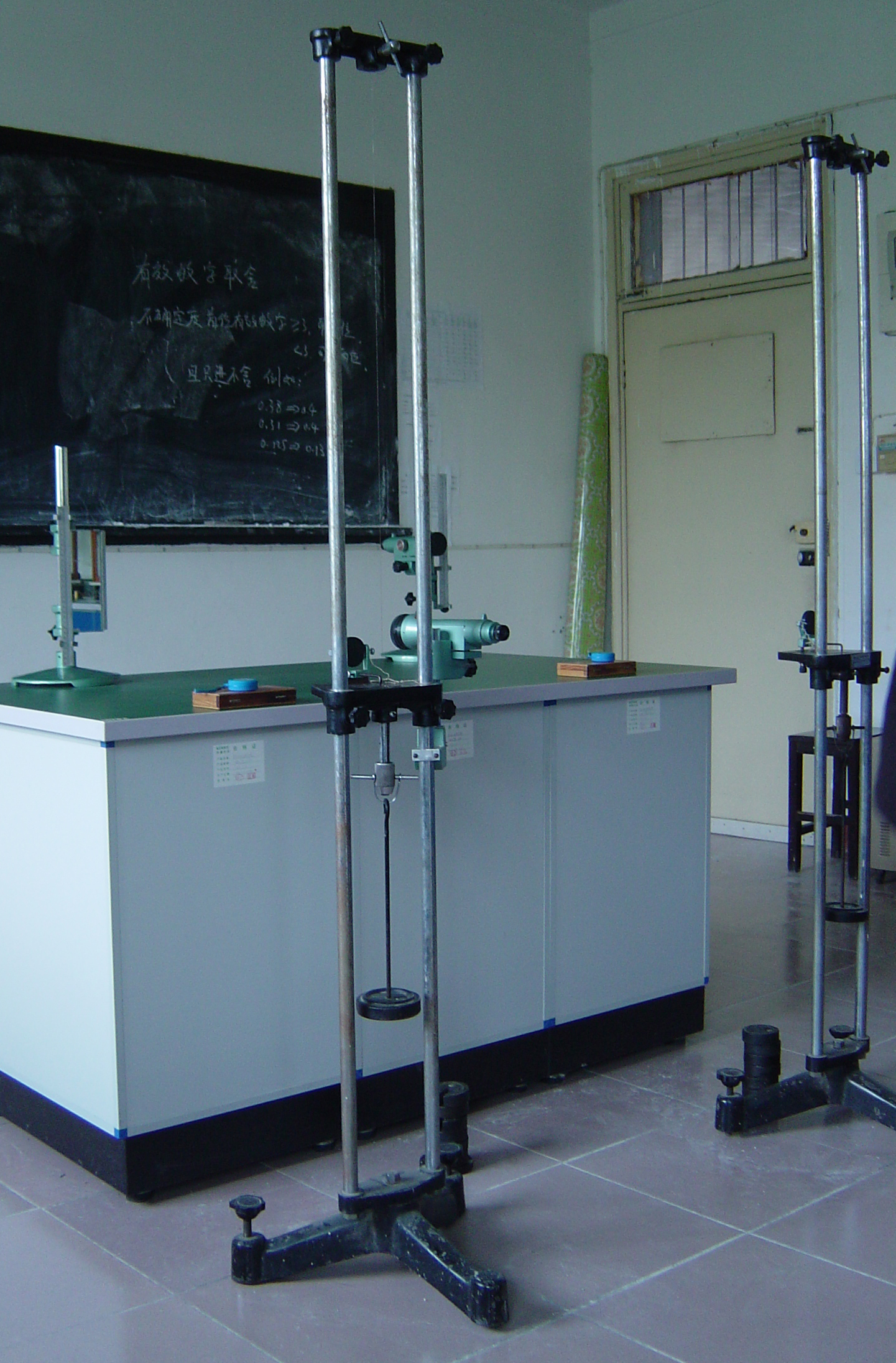

图 1 : 杨氏模量测试仪
由支架、待测金属钢丝、上端夹具、管制器、平台、砝码、光杠杆、镜尺组等组成。
主要观察金属丝的弹性形变规律，学习用静力拉伸法测杨氏模量。

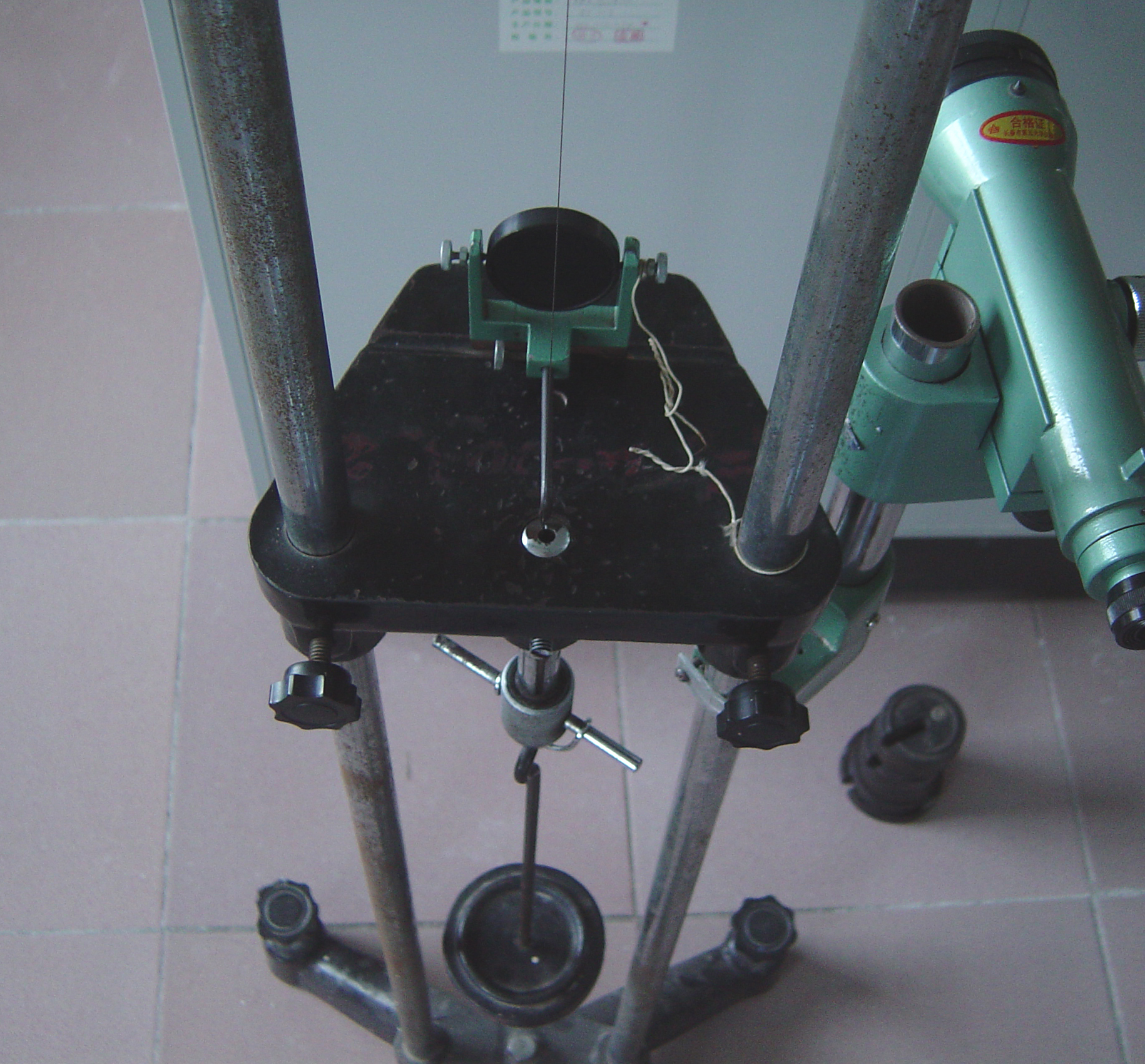

图 2 : 支架和金属钢丝
待测钢丝长约1米左右，上端夹紧悬挂于支架顶部，下端夹在管制器中，支架中部有一平台，平台中有一圆孔，管制器能在孔中上下移动，砝码加在管制器下的码钩上，钢丝受到拉力而伸长。

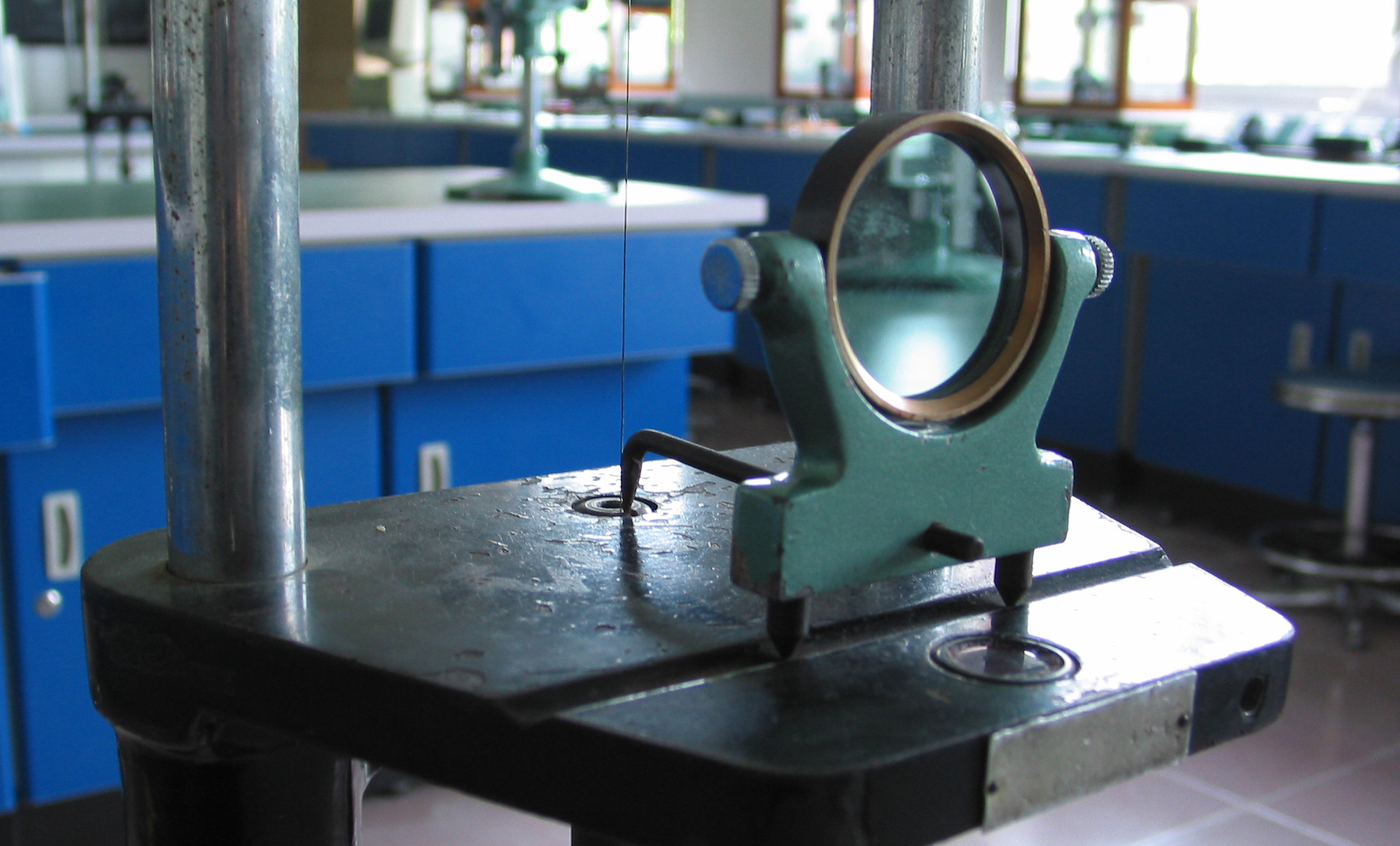

图 3 : 光杠杆
由带框的平面镜、杠杆及支架组成。
光杠杆为几何光学测量仪器，常配合尺读望远镜和其它一些测量仪器，测量微小的位变，如长度的变化等。

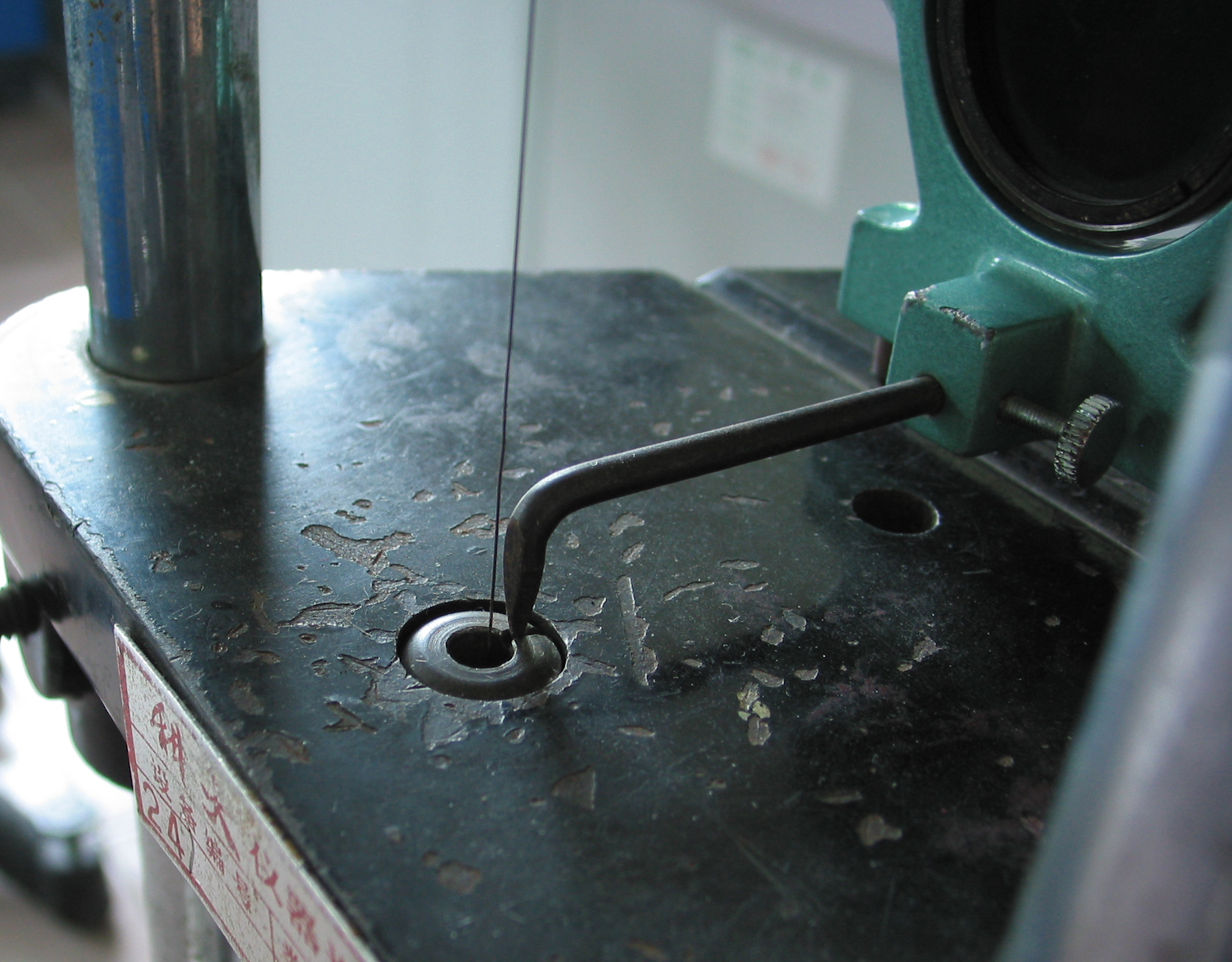

图 4 : 光杠杆(背面)

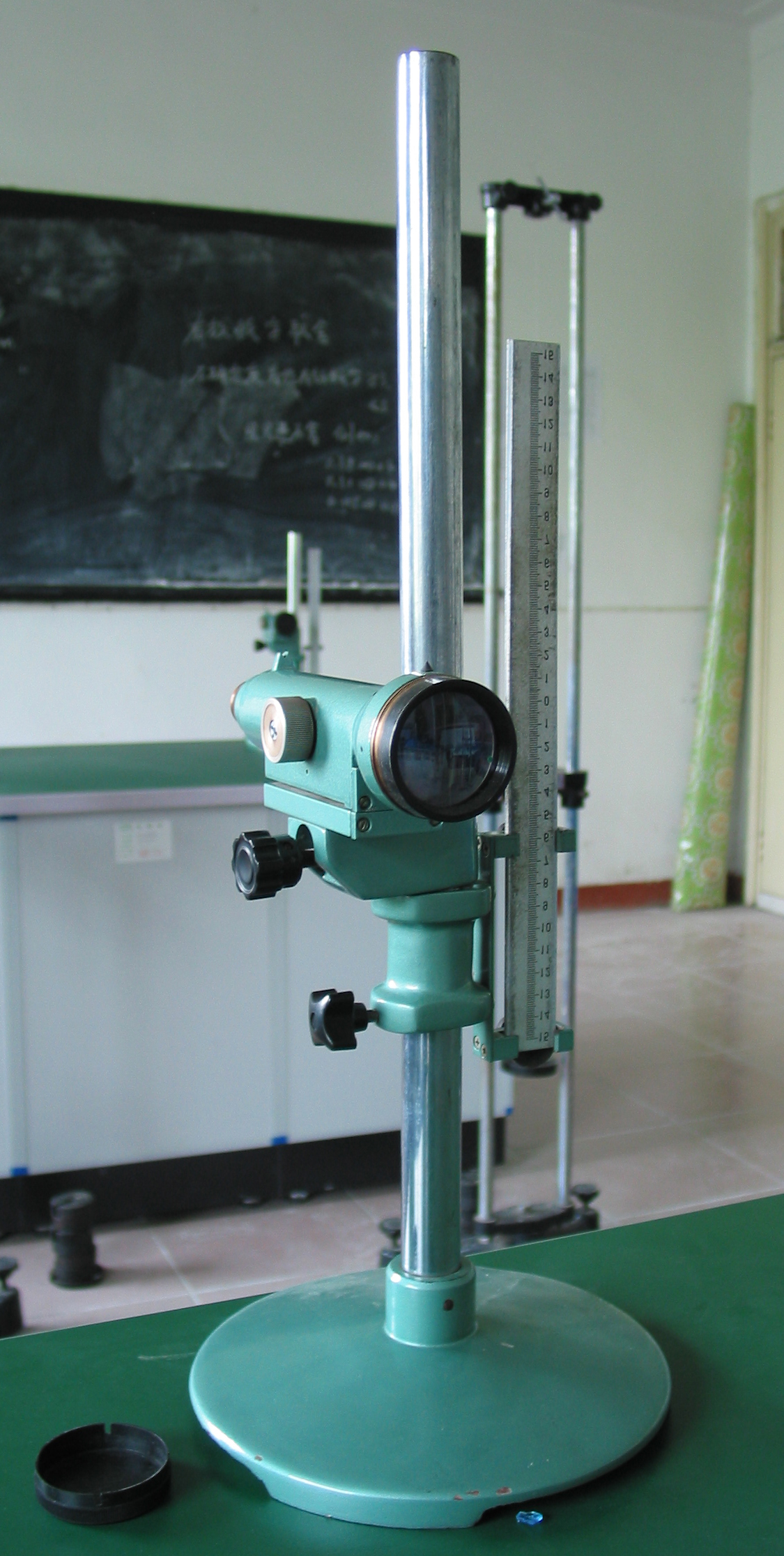

图 5 : 镜尺组
由调焦望远镜、标尺、支架、锁紧手轮组成。

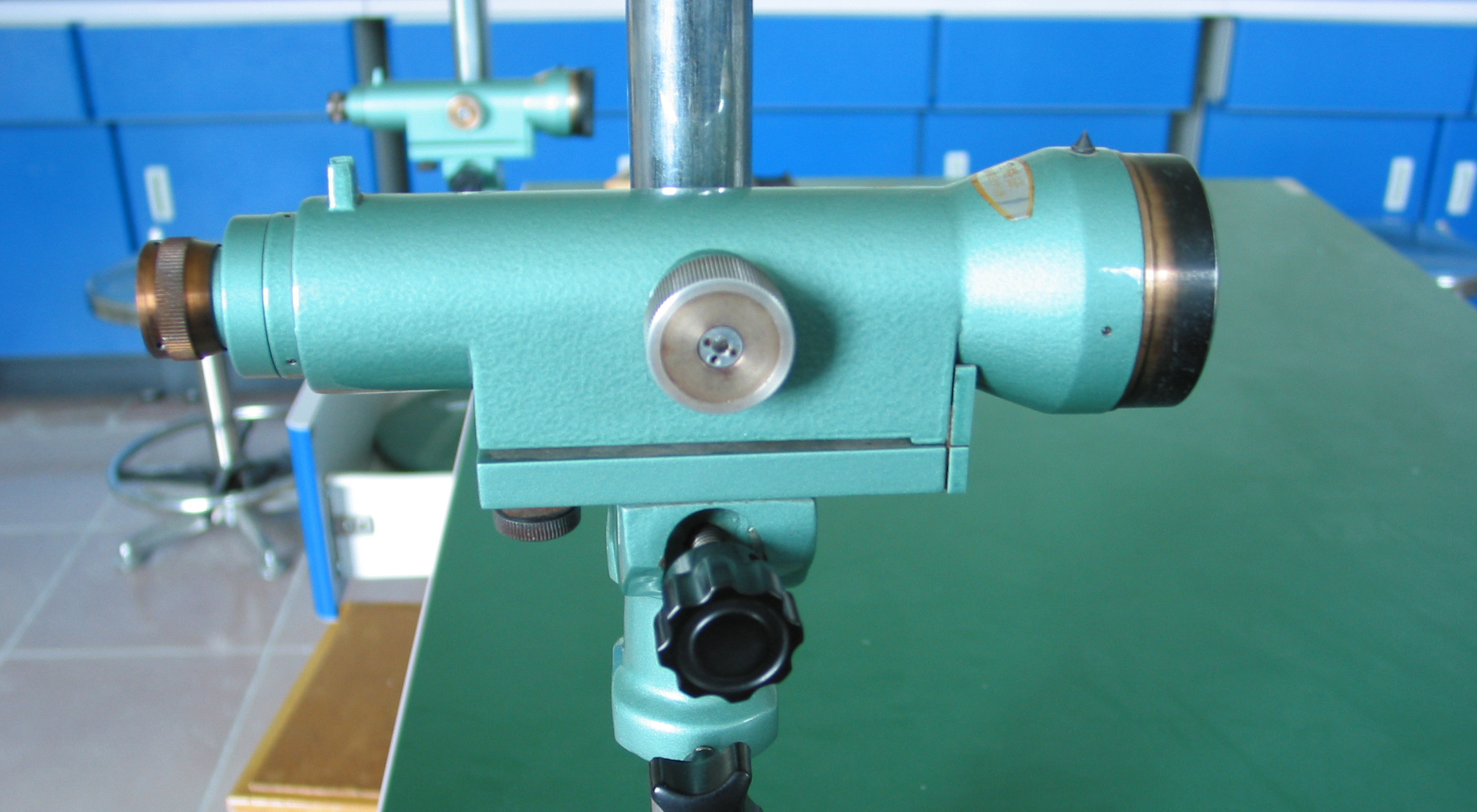

图 6 : 调焦望远镜
调焦望远镜由微调螺丝、视度圈、调焦手轮组成，主要是观察金属丝的弹性形变(即伸长量)。
实验注意事项：
（1）调节平台的高低，使管制器顶部与平台的上表面共面。调节时用手小心托住平台防止光杠杆倾跌。调节光杠杆的臂长，并使光杠杆镜面法线与望远镜在同一水平面上。
（2）调节支架底脚螺丝使仪器平正，以水平仪上的水平泡居中为准。
（3）调整望远镜及标尺的位置、首先沿镜简的轴线方向，通过准星，观察反射镜内是否有标尺的象，如果看不到标尺象，则可左右移动望远镜底座，或松开手轮，调整望远镜，直至反射镜内出现标尺的象为止。
（4）测量钢丝长度，应注意两端点的位置，上端起于夹钢丝的两个半圆柱的下表面，下端止于管制器的下表面。
（5）光杠杆放在工作平台上，刀口放在平台的横槽内，后足尖放在管制器的沟槽内，但不得与钢丝相碰，光杠杆的平面镜要与平台垂直。
（6）光杠杆、望远镜标尺调整好后，整个实验中防止位置变动。加取砝码要轻取轻放，待钢丝不动时再观测读数。观察标尺时眼睛正对望远镜，不得忽高忽低引起视差。
|
