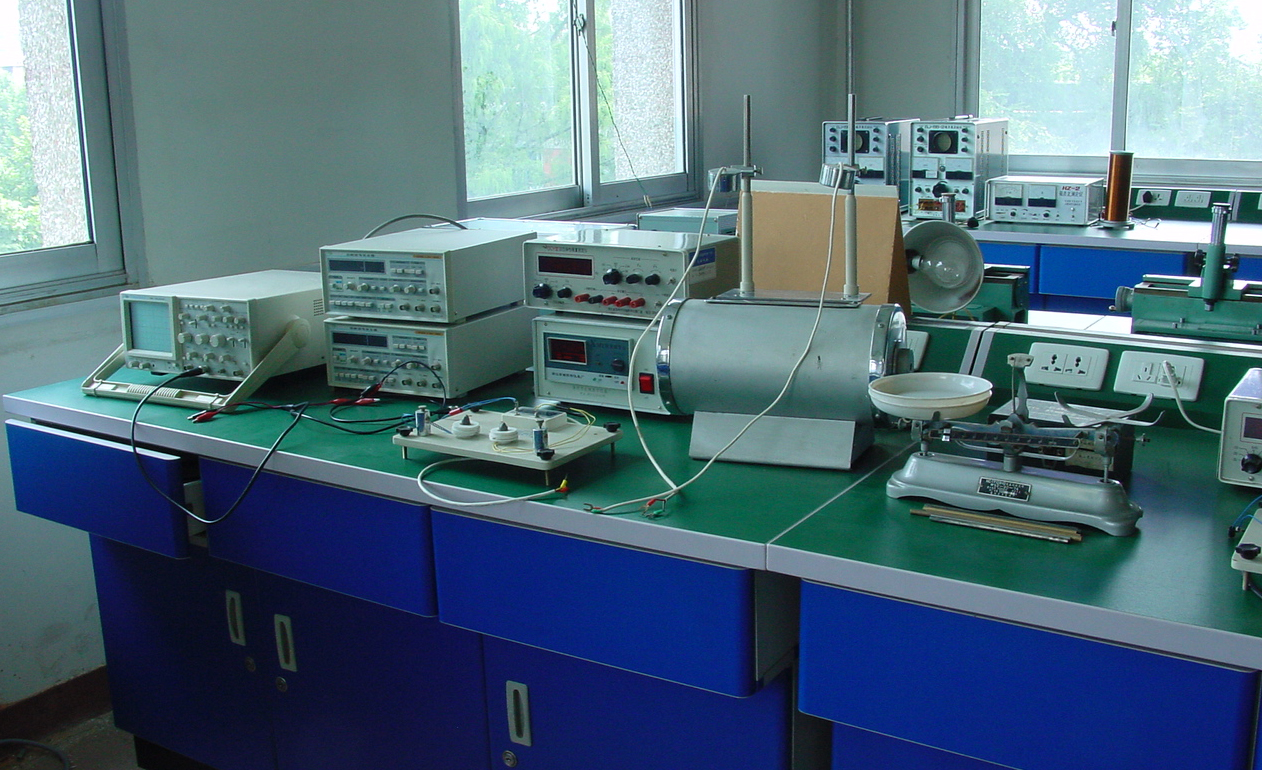

图 1 :     动态弹性模量测量仪器

实验中用上述仪器测量试样在不同温度下的弹性模量。[参考]：仪器的连接图

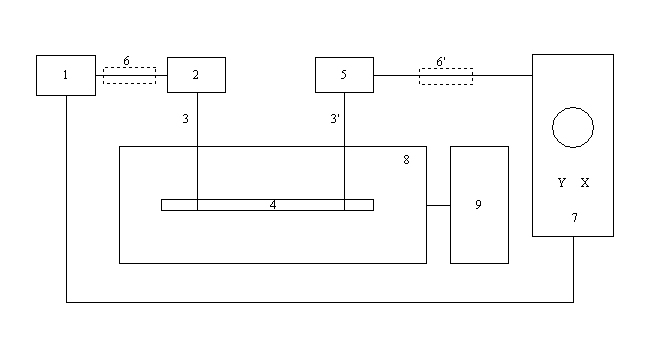

图 2 :     仪器的连接图

1:函数信号发生器;
2:激发换能器;
3,3':高温悬丝（Ni-Gr丝）;
4:试样;
5:接收换能器;
6,6':放大器;
7:示波器;
8:加热炉;
9:温控器

以上连接是使用变温装置时的连接，如果只在常温下实验，可使用支撑式测定支架来替代变温装置8，9

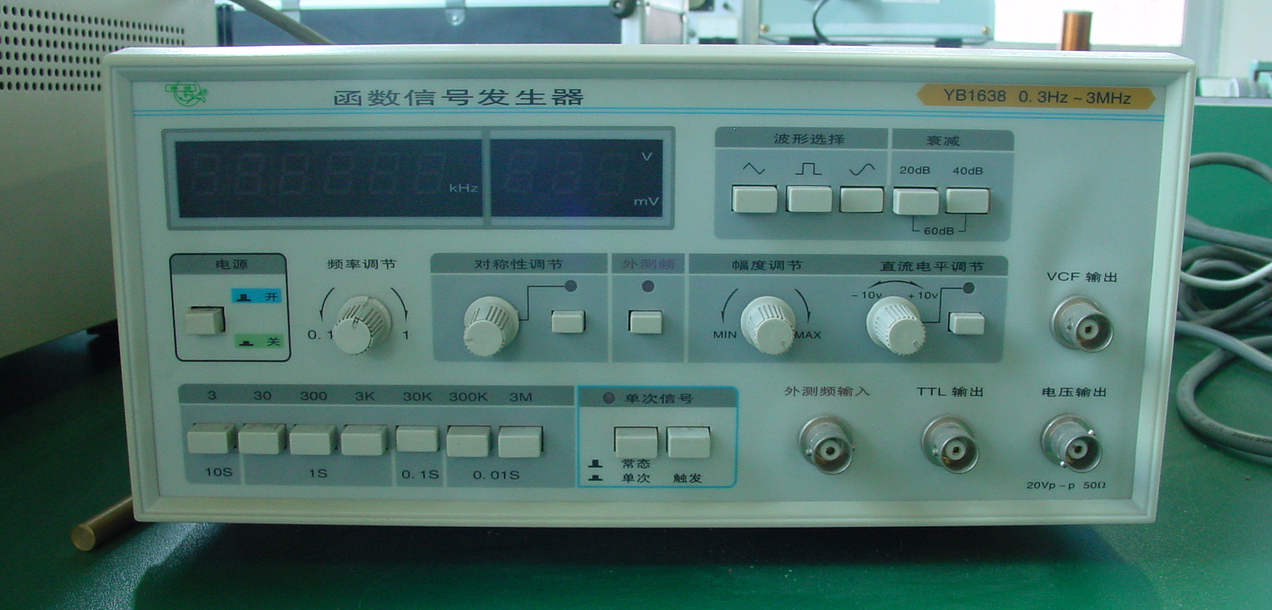

图 3 :     函数信号发生器

函数信号发生器发出频率可调的信号，经换能器转换为机械振动信号，引起试样振动。

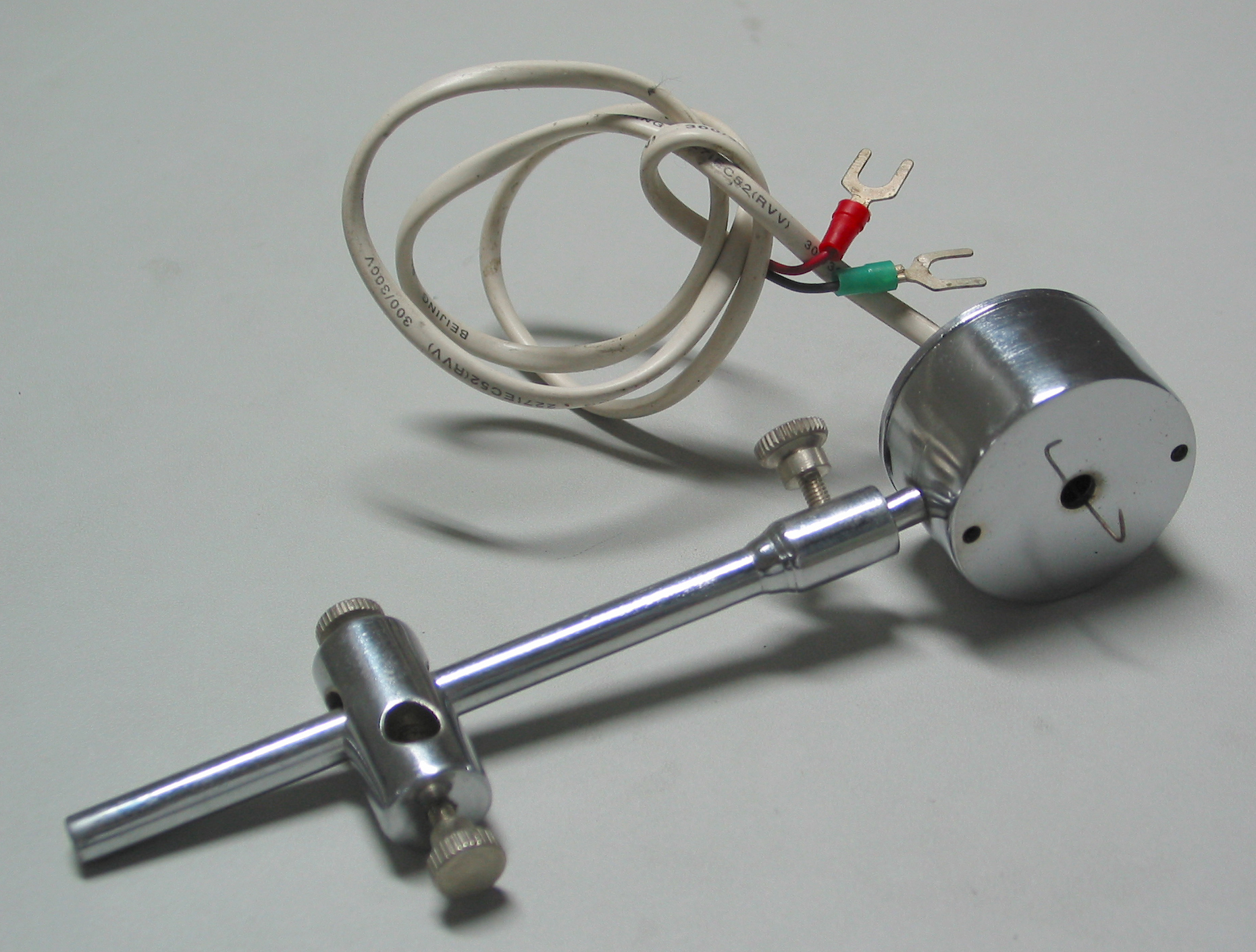

图 4 :     激发和接收换能器

可做上下、前后、旋转三维运动，便于调整试样的位置。

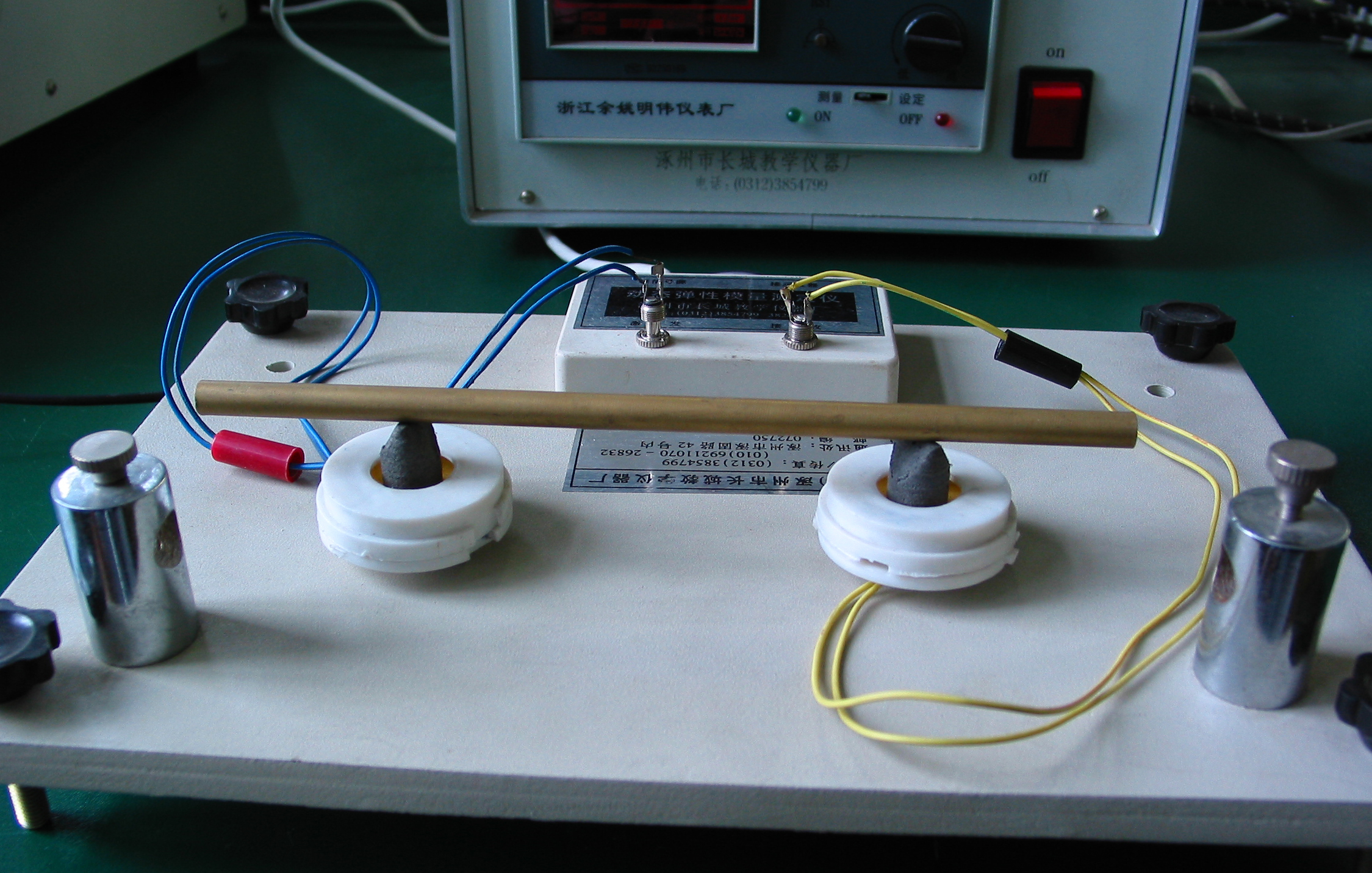

图 5 :     支撑式测定支架

用来测定试样在常温下的共振频率，进而求出常温下的杨氏模量。

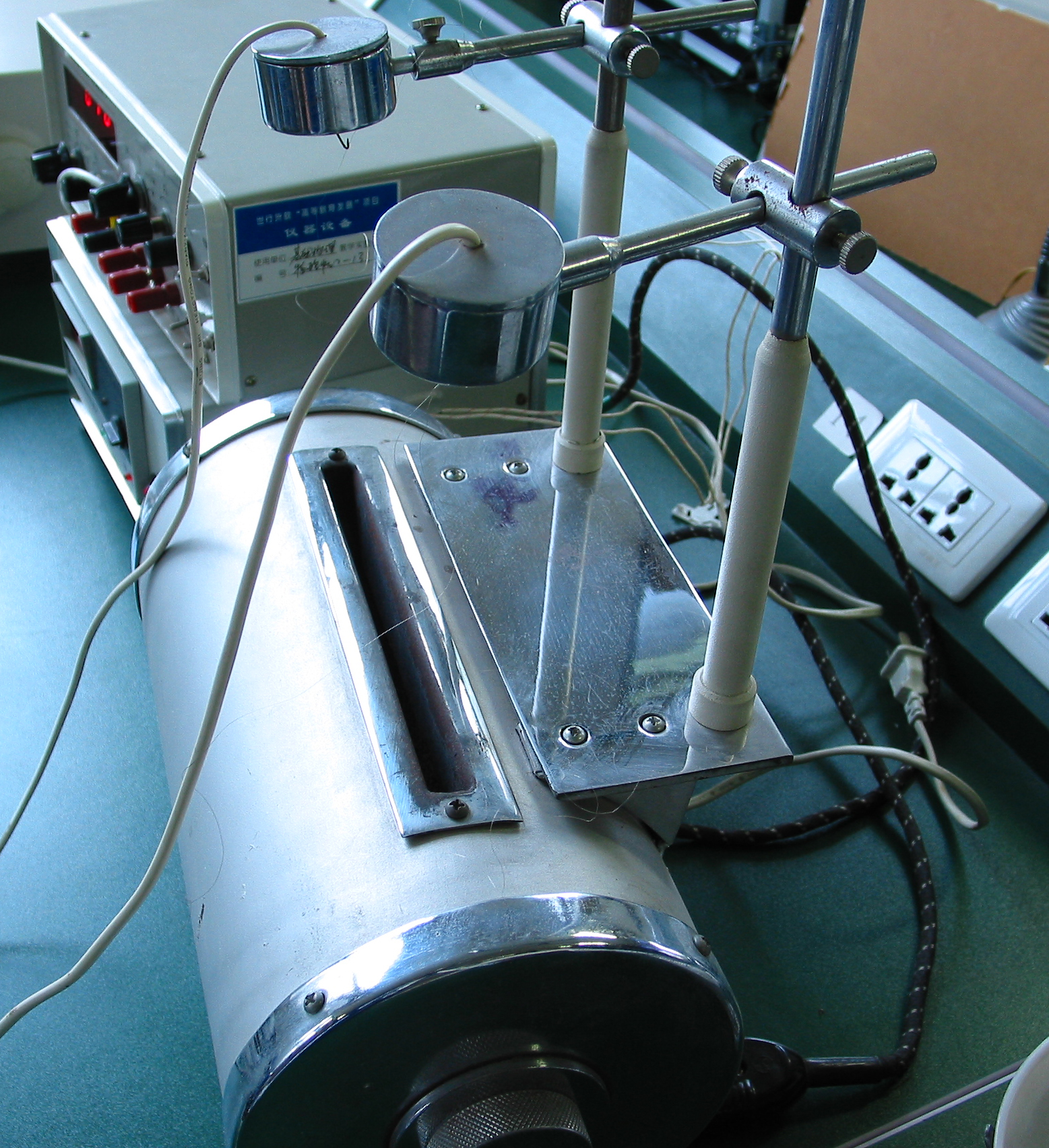

图 6 :     加热炉和悬挂式测定支架

将试样用高温悬丝（Ni-Gr丝）悬挂于支架上的换能器底部，再放进加热炉进行加热。

变温装置由加热炉，热电偶（在加热炉内部）和温控器组成。

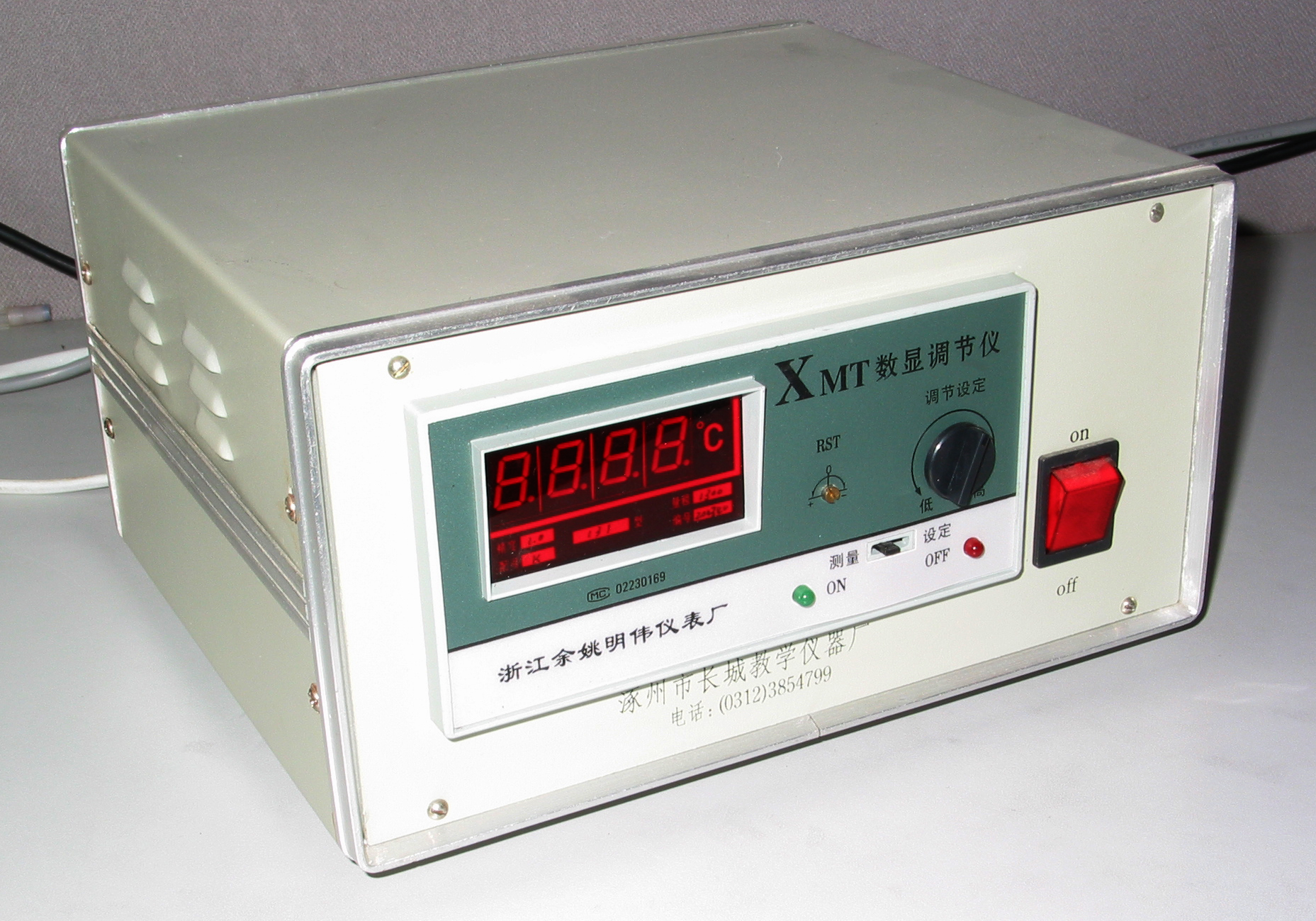

图 7 :     温控调节器

温控调节器用于调节和控制炉温，它通过加热炉中的热电偶的两端（后部有两根导线）来获取加热炉内部的温度。

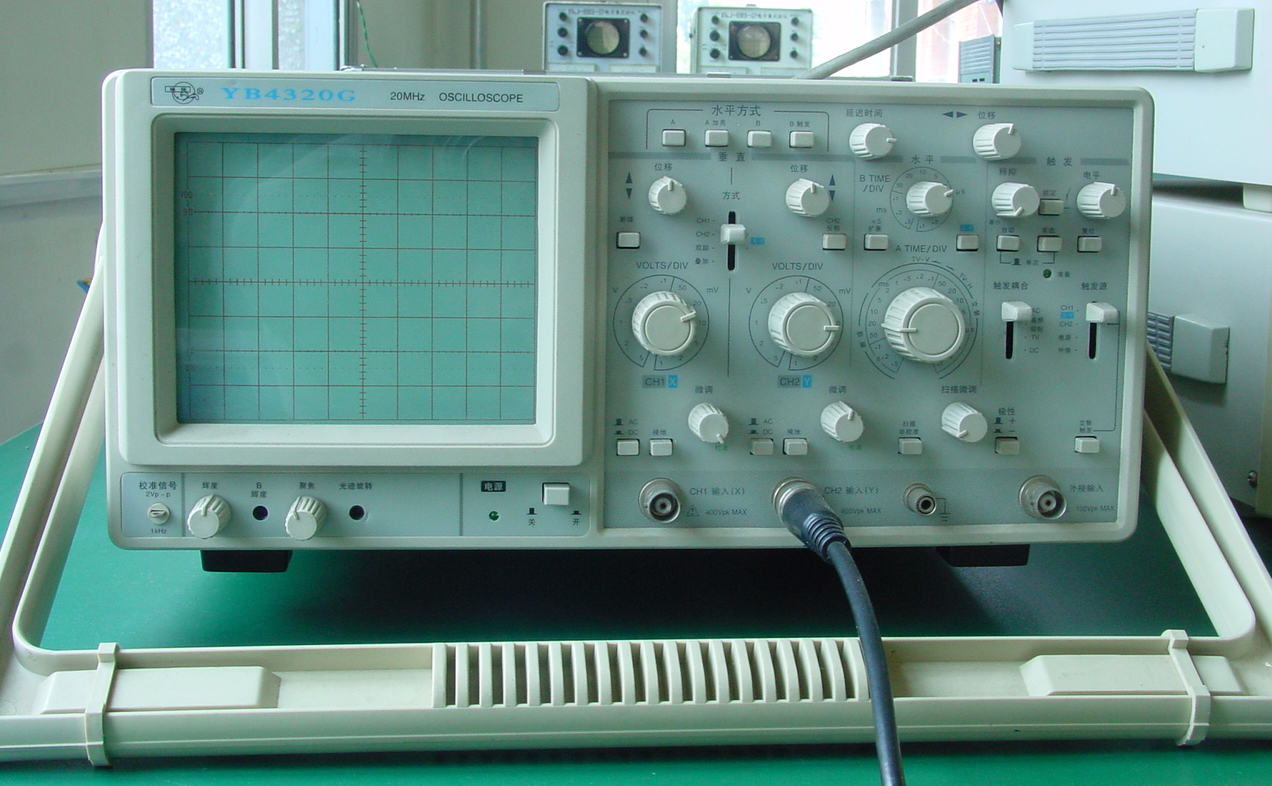

图 8 :     示波器

用于获得试样的共振频率。

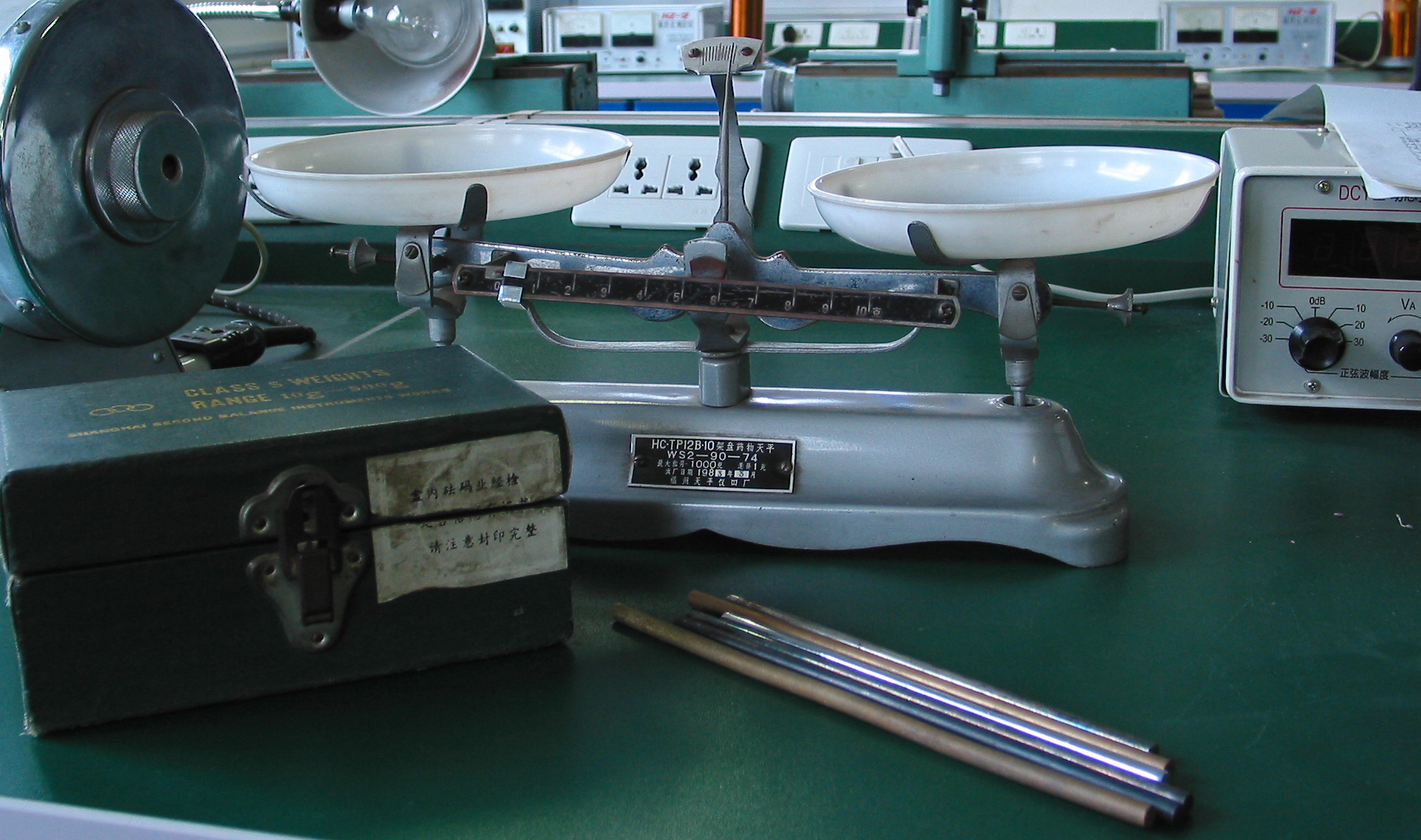

图 9 :     天平和试样

试样通过天平来测得质量,用于计算弹性模量。
