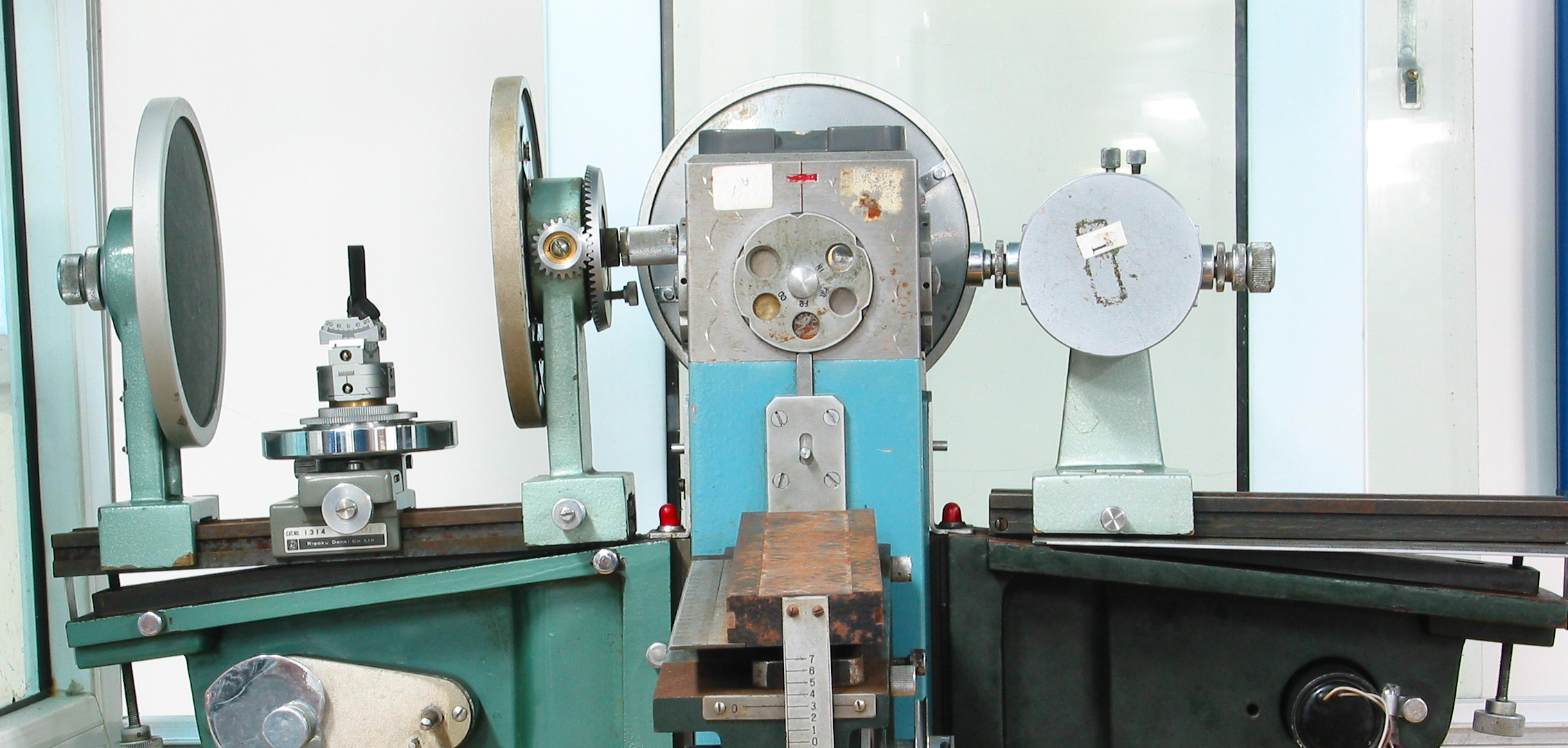

图 1 :     X射线劳厄相机和德拜相机晶体分析仪

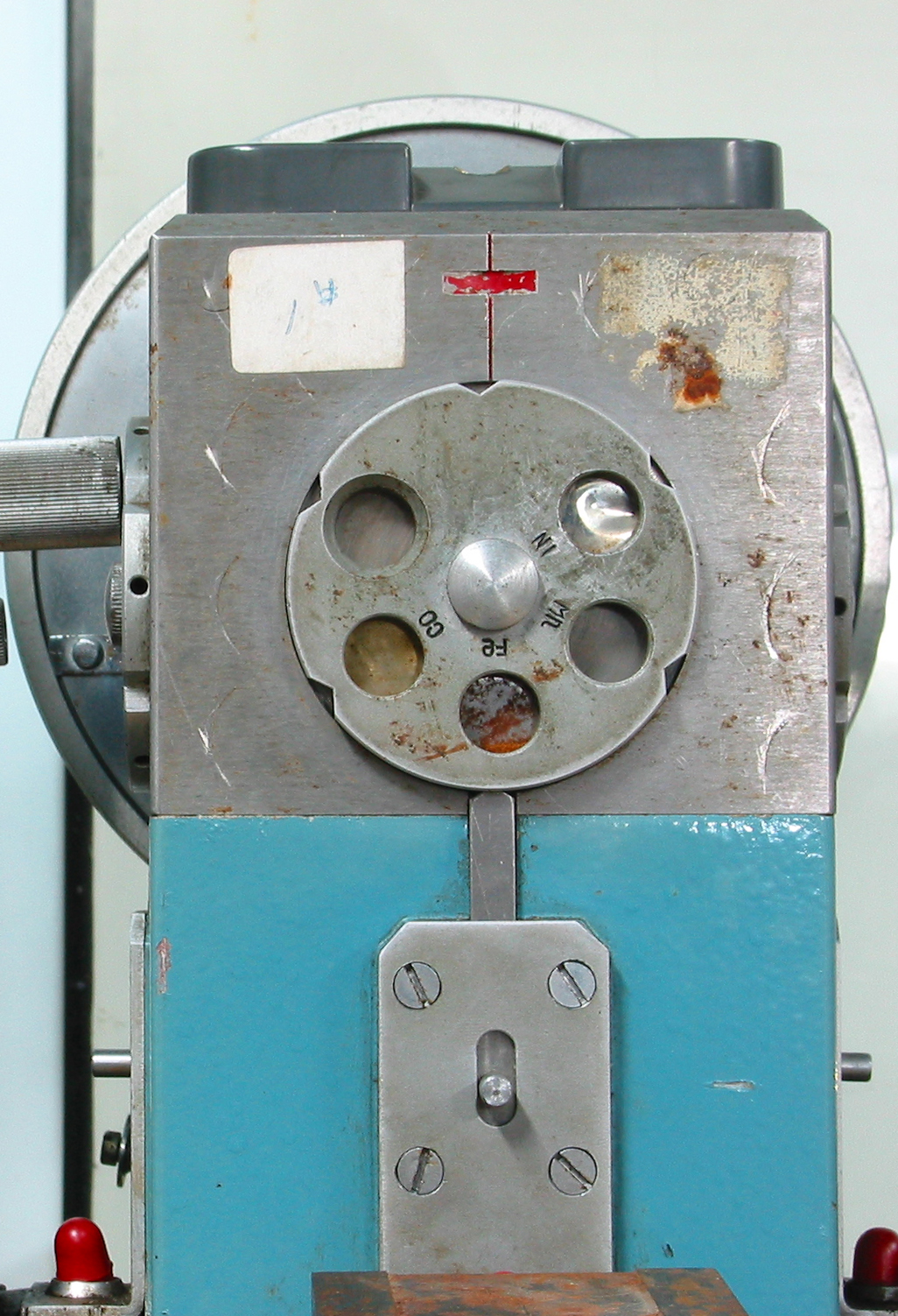

图 2 :     X光管管套（内置X光管）及X射线出口和滤波片转换盘

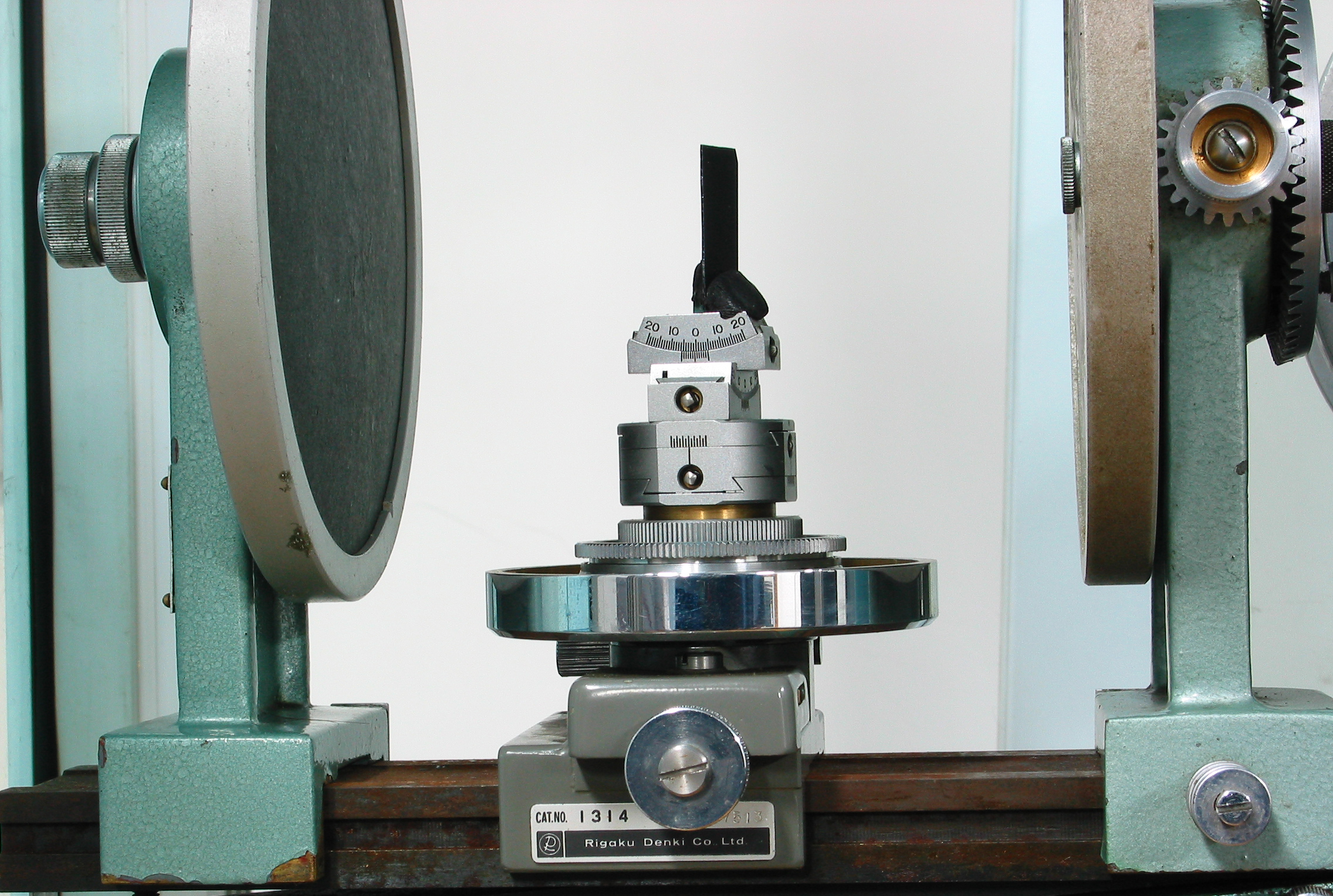

图 3 :     劳厄相机单晶仪分析部分

[参考] 劳厄相机中的前衍射和背衍射装置示意图

[参考] 劳厄相机中的样品台和样品

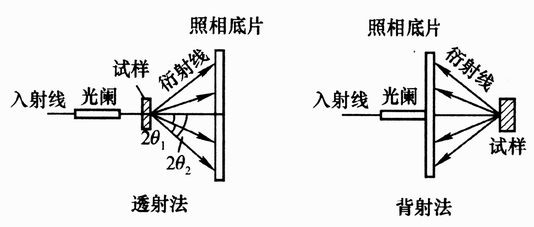

图 4 :     劳厄相机中的前衍射和背衍射装置示意图

劳厄相机中的前衍射（透射法) 和背衍射（背射法）装置示意图，对同一样品，两种方法获得的衍射图样不相同，但反映的是同一样品的结构。

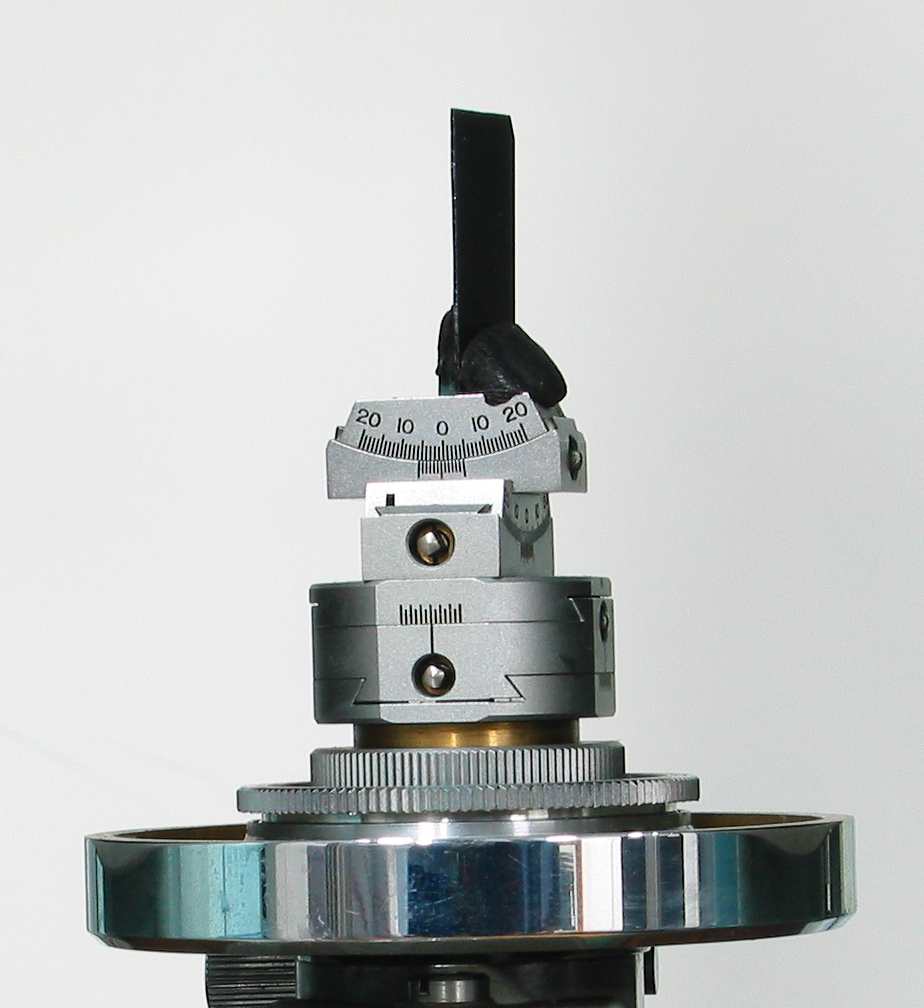

图 5 :     劳厄相机中的样品台和样品

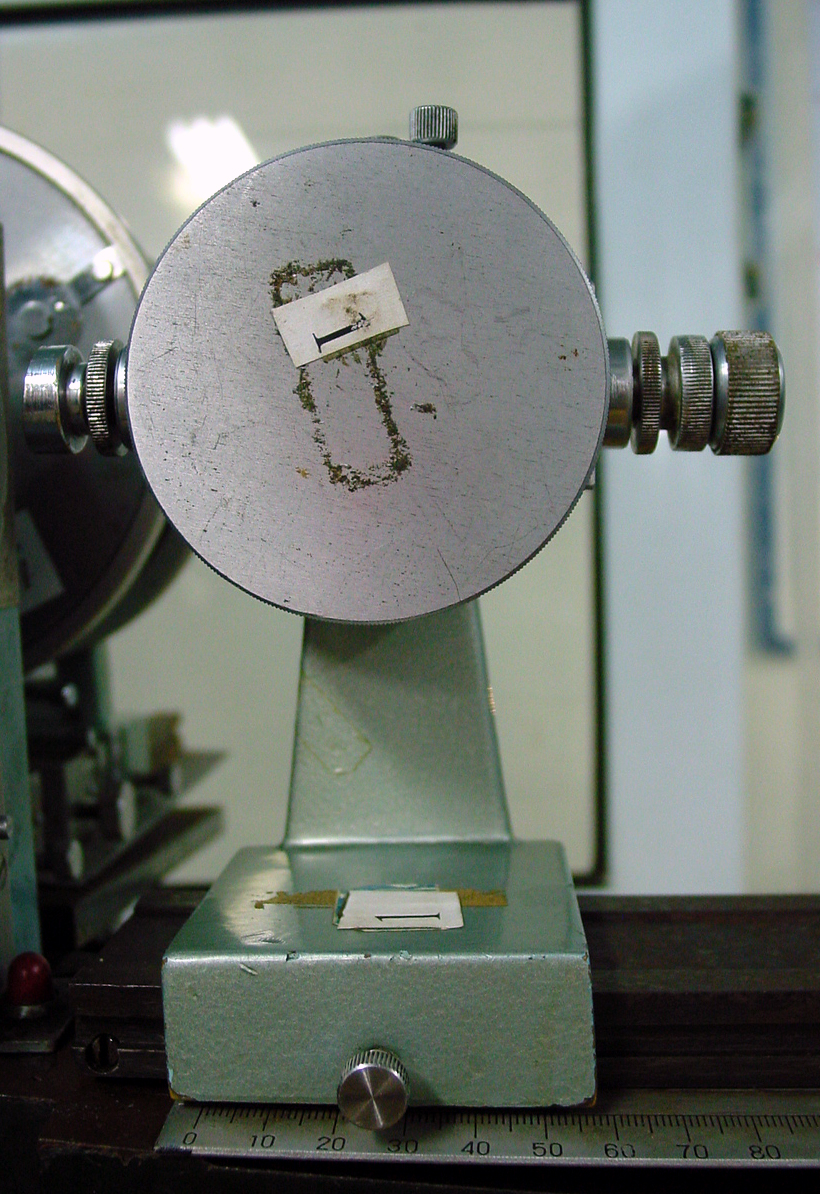

图 6 :     德拜相机多晶分析仪部分

[参考] 德拜相机结构示意图



图 7 :     德拜相机结构示意图

1-圆筒相盒， 2-样品夹， 3-X射线入口（入射光阑），4-荧光屏

单色x射线辐照在粉末晶体样品上，产生的衍射条纹由胶片记录，胶片上记录的衍射条纹的位置和强度可用于粉末晶体结构分析。
