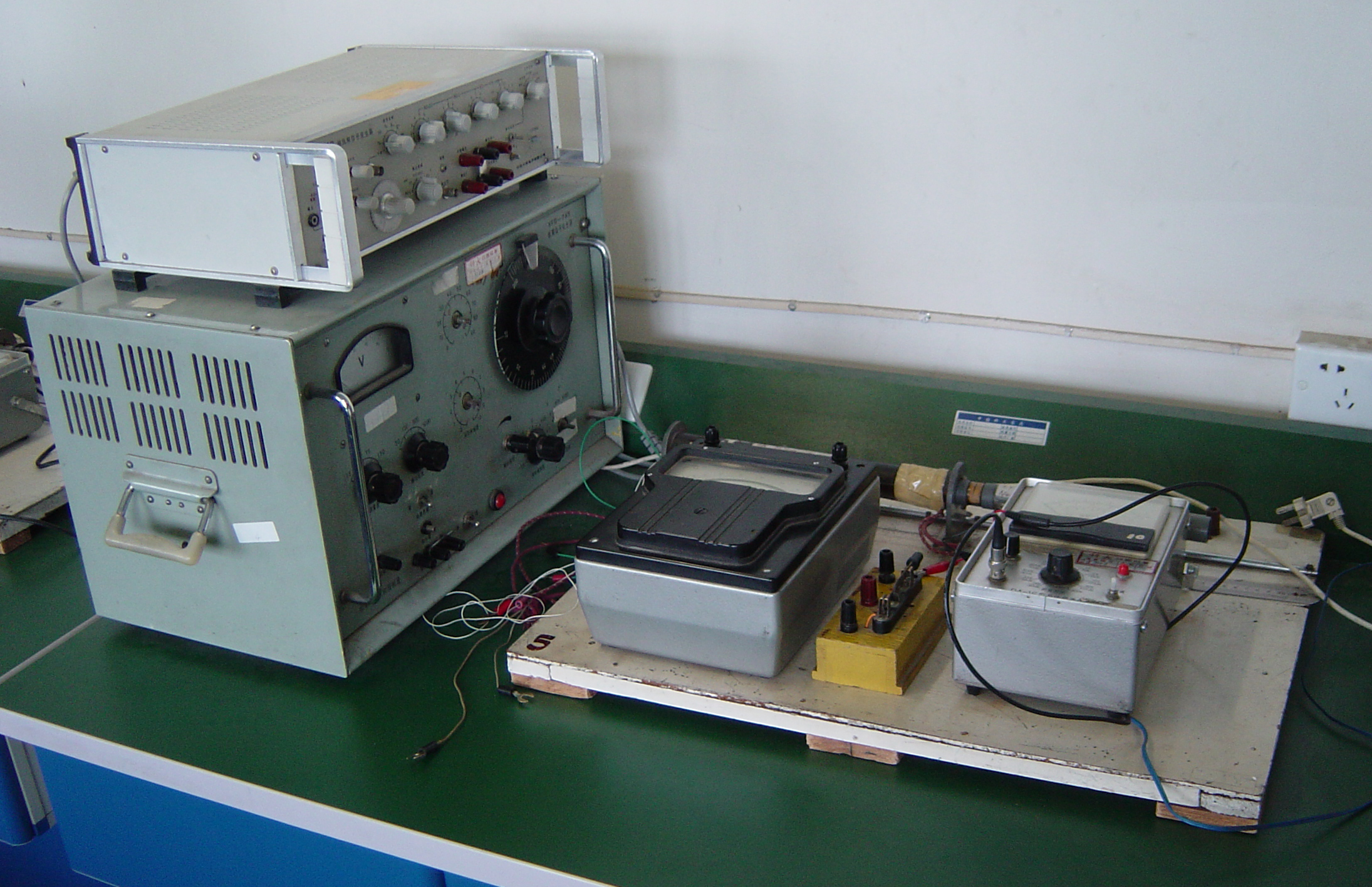

图 1 : 测量螺线管内磁场装置
本实验装置包括XFD-8B型超低频信号发生器、DA-16型晶体管毫伏表、毫安表及带探测线圈的螺线管组成。

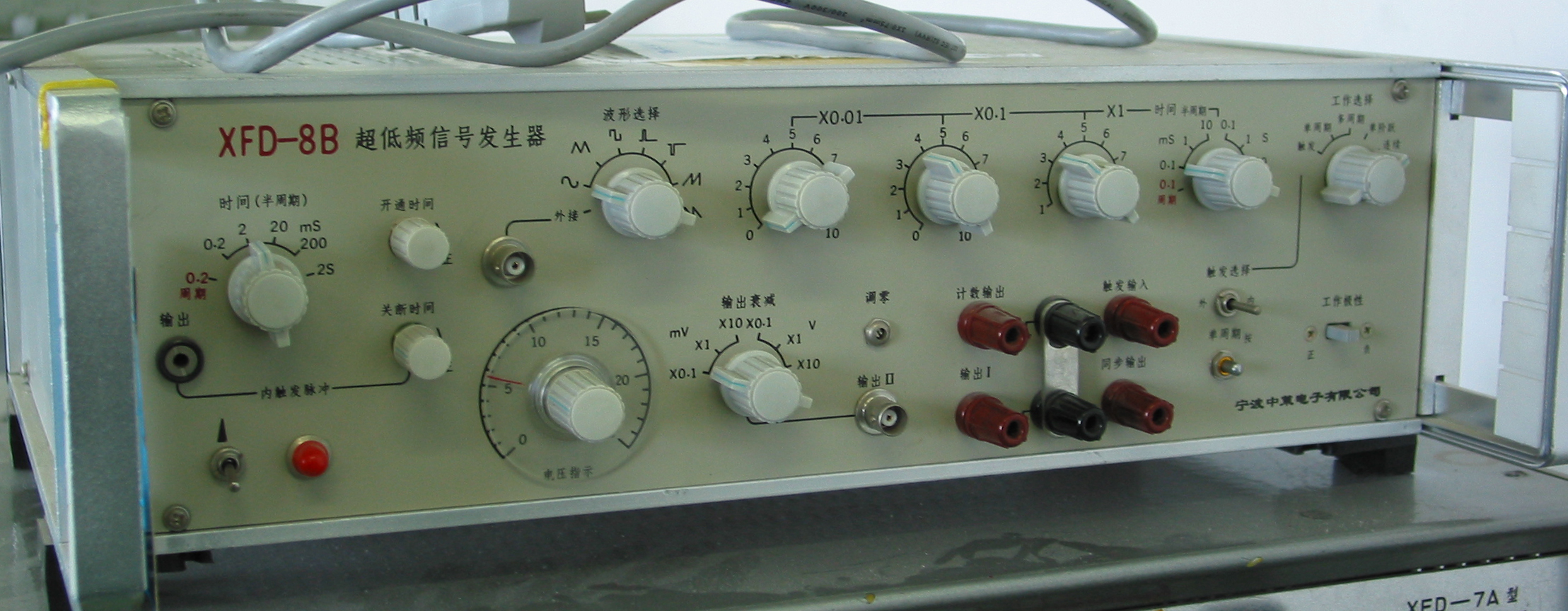

图 2 : XFD-8B型超低频信号发生器
用于输出若干不同电流强度、不同频率值的低频信号，作为通过长直螺线管A中的交流电流，从而在螺线管内产生一个与电流成正比的交变磁场。

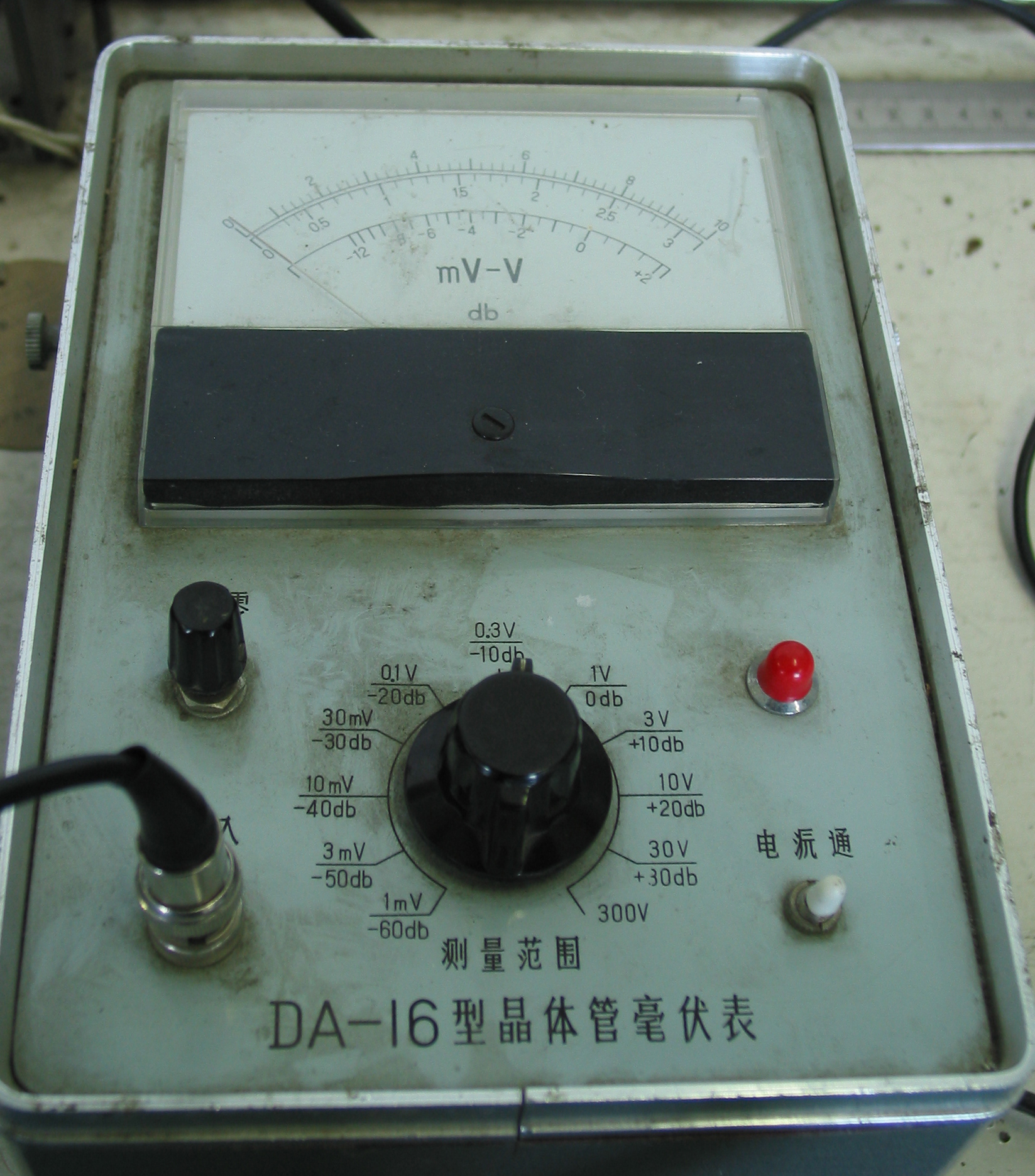

图 3 : DA-16型晶体管毫伏表
用于测量探测线圈中感生电动势的有效值。

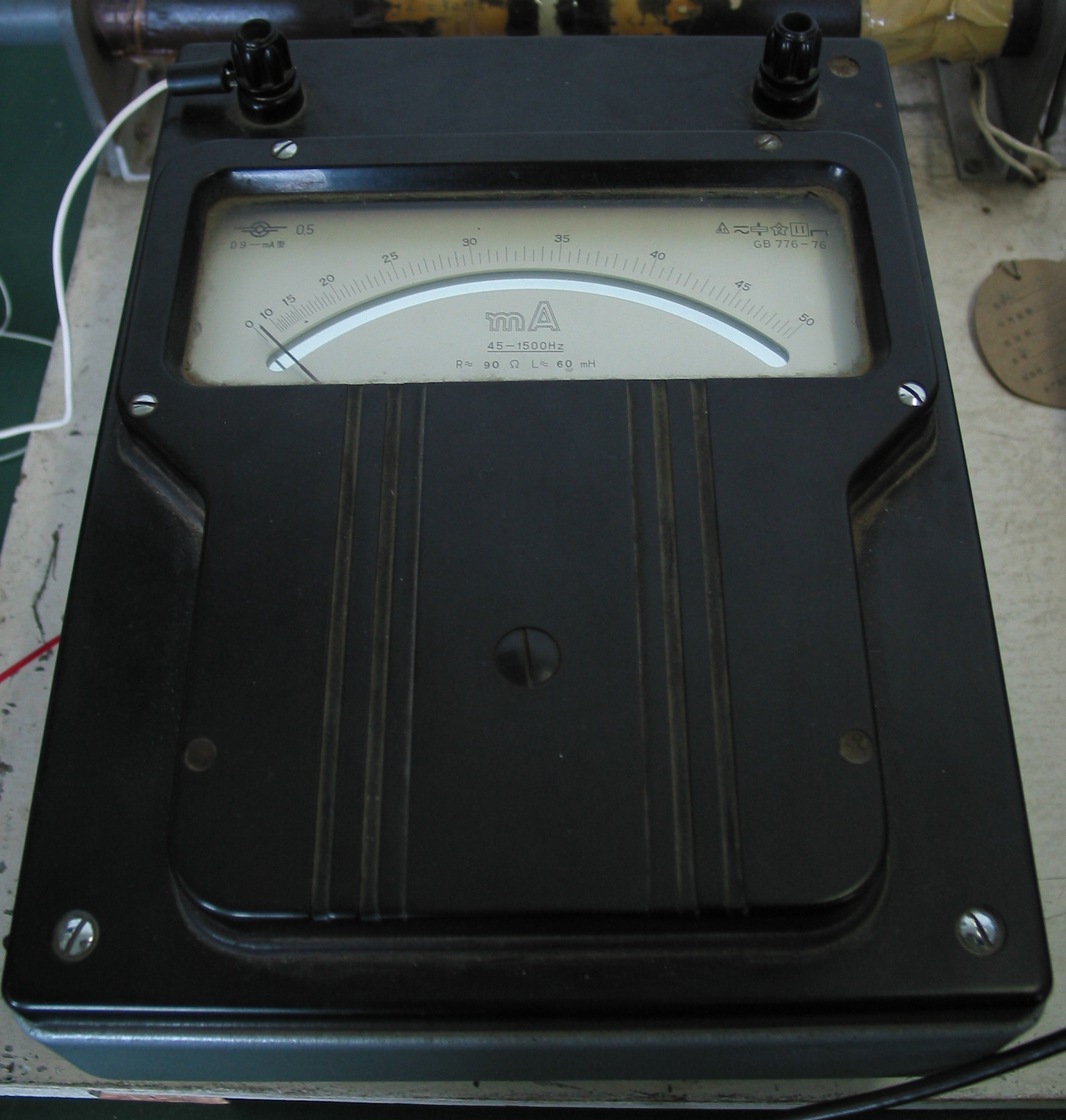

图 4 : 毫安表
用于测量待测螺线管导线中的交变电流的有效值。

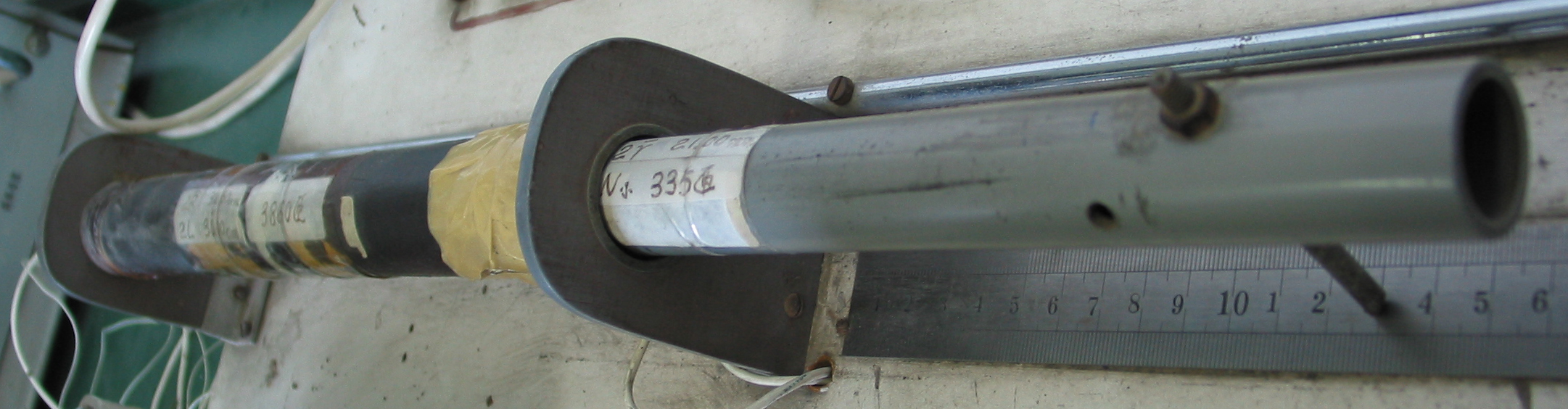

图 5 : 螺线管
实验注意事项：
（1）晶体管毫伏表要随时调零，以消除读数的误差。
（2）线路接线尽可能紧密，否则会引起电流表指示不稳定。
（3）在不清楚待测电压或电流值多大时，一般应先选用仪表的较高量程，以免所测电压或电流值超出仪表量程，打坏表针。
|
