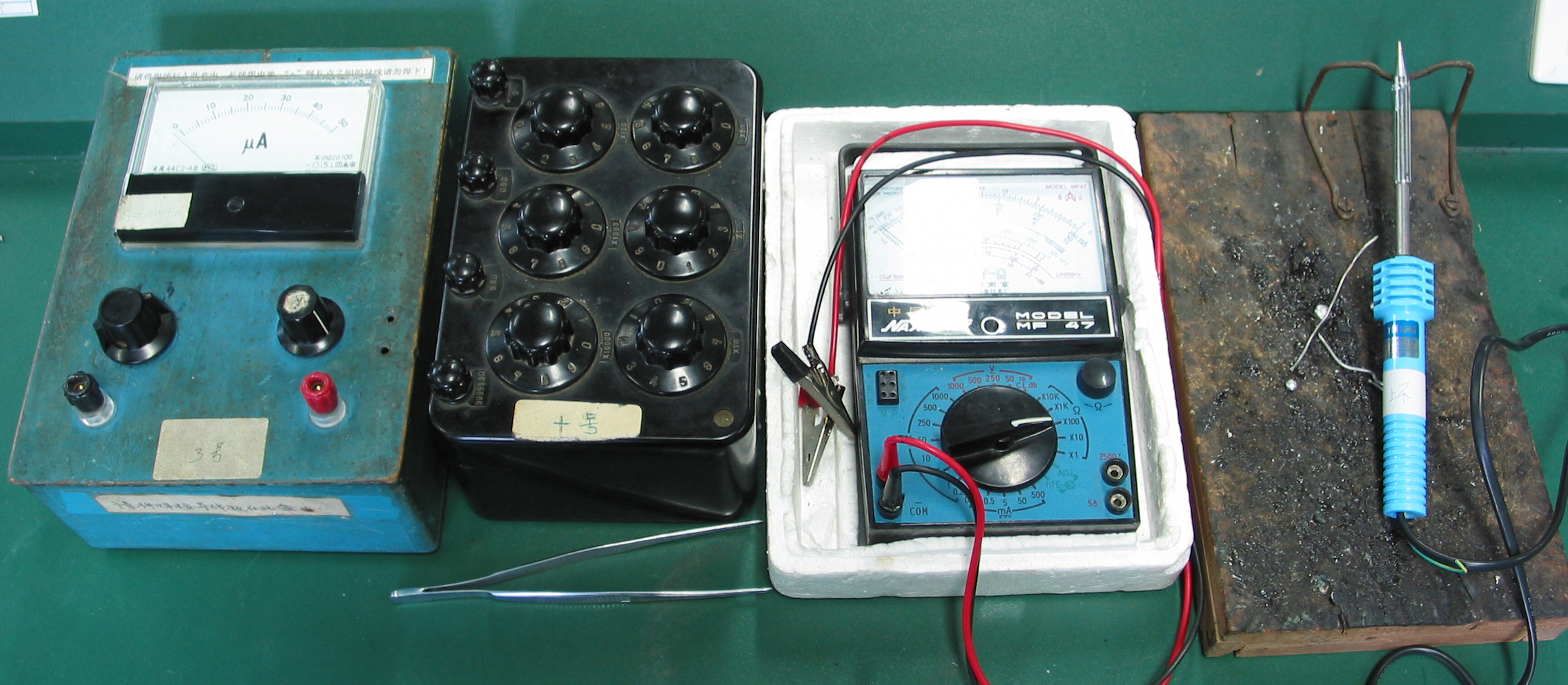

图 1 :     半导体温度计设计与制作实验装置

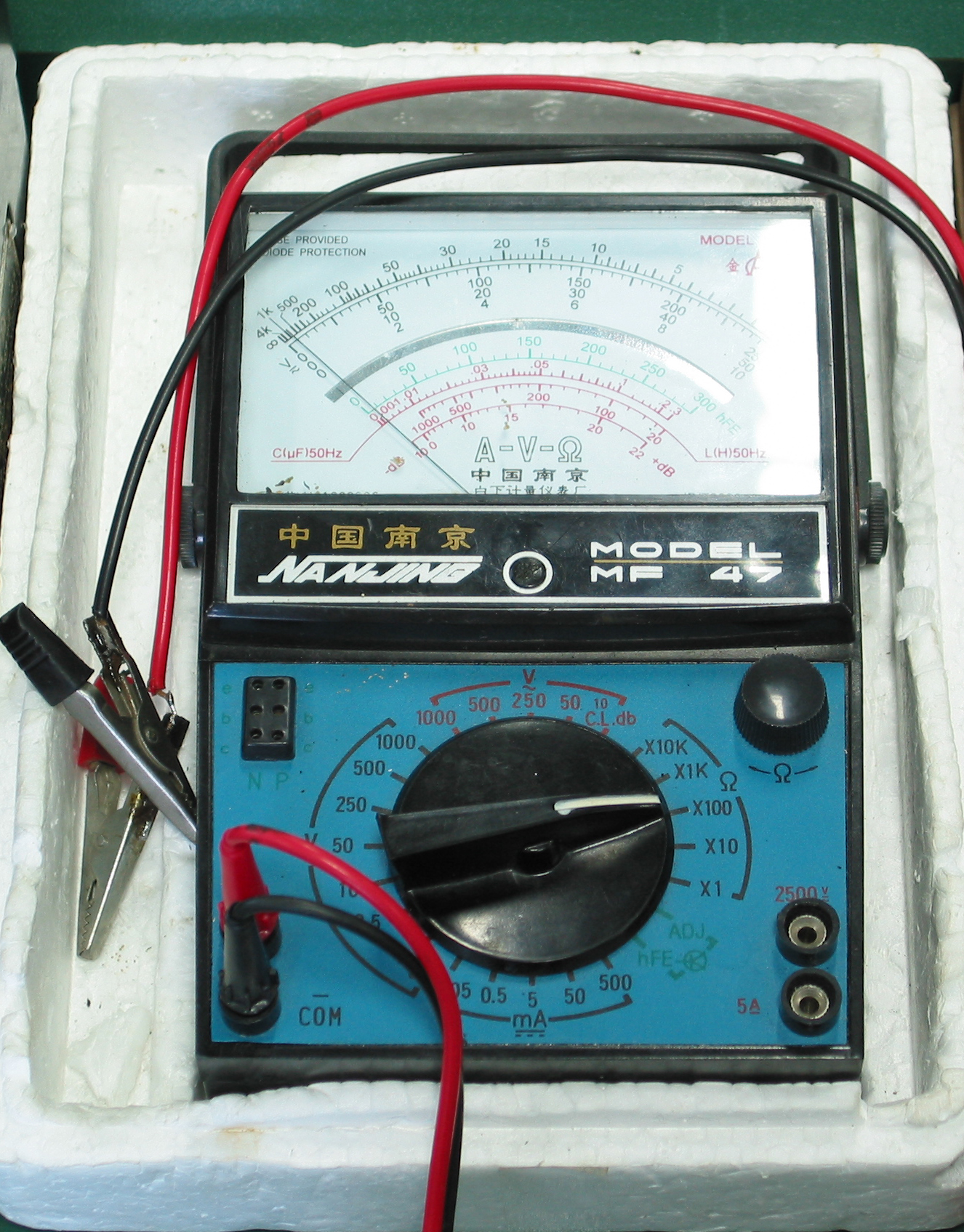

图 2 :     万用表,用来测电阻的阻值

根据实验室提供的数据，计算出所需电阻的阻值，用万用表进行测量，并调节到所计算的值。

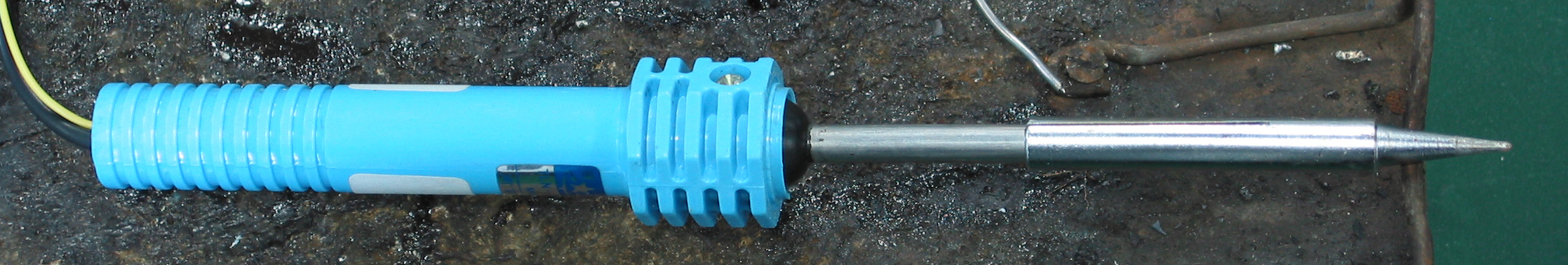

图 3 :     电铬铁

用来焊接导线。



图 4 :     电阻箱

实验过程中代替热敏电阻使用。

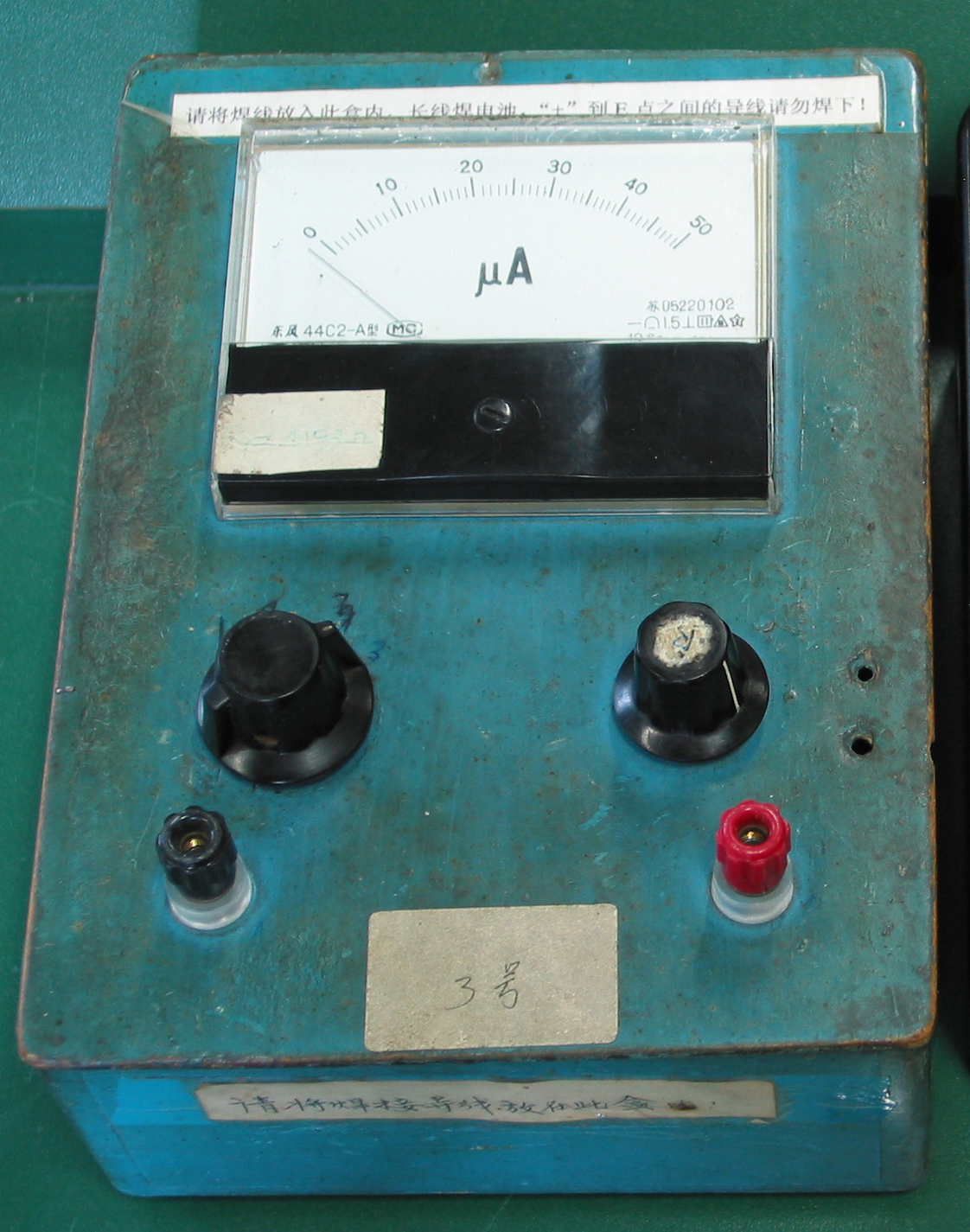

图 5 :     温度计接线盒(正面)

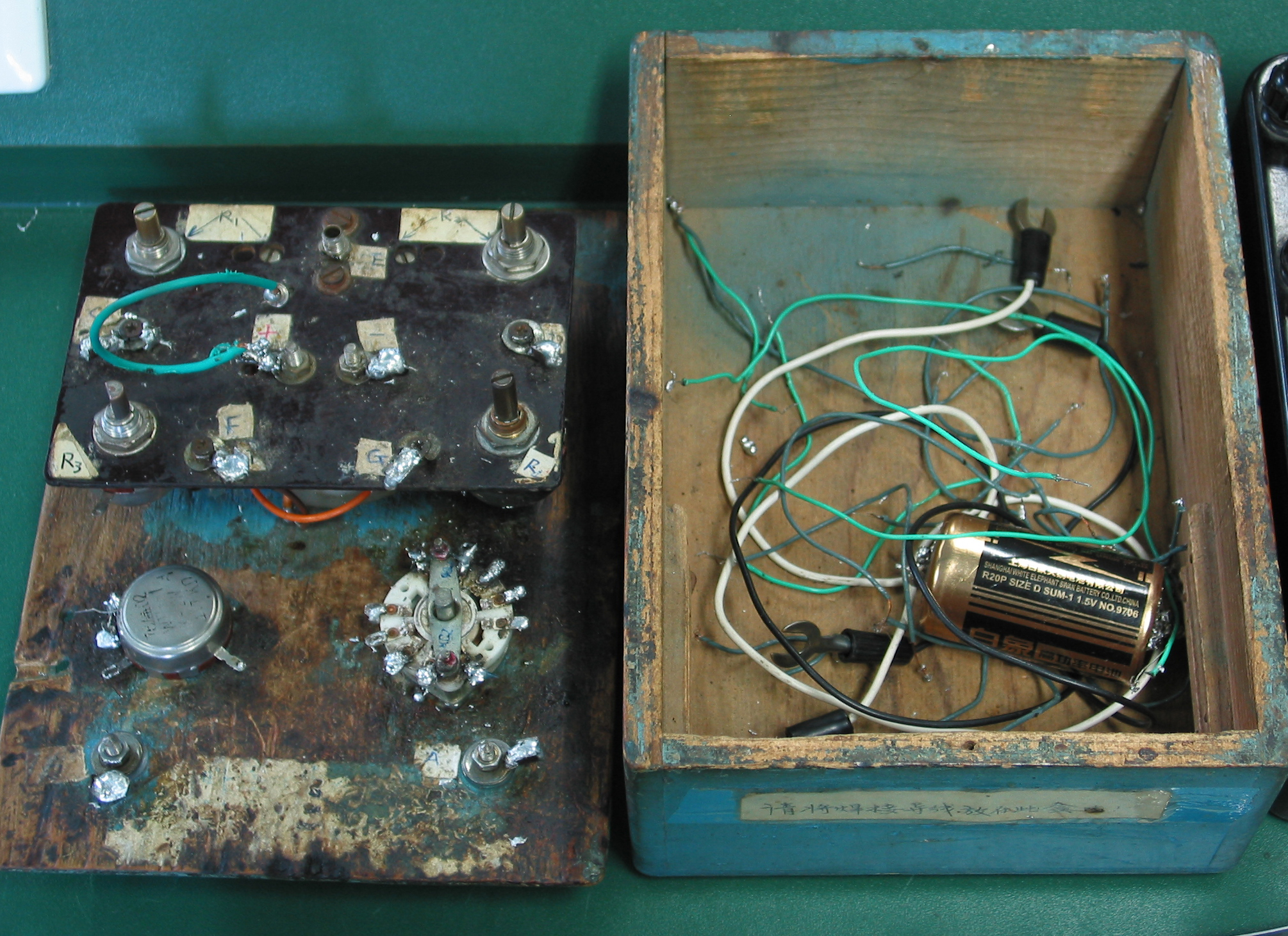

图 6 :     温度计接线盒(内部)

参照实验指导书，将导线正确地焊线到线路板上。
