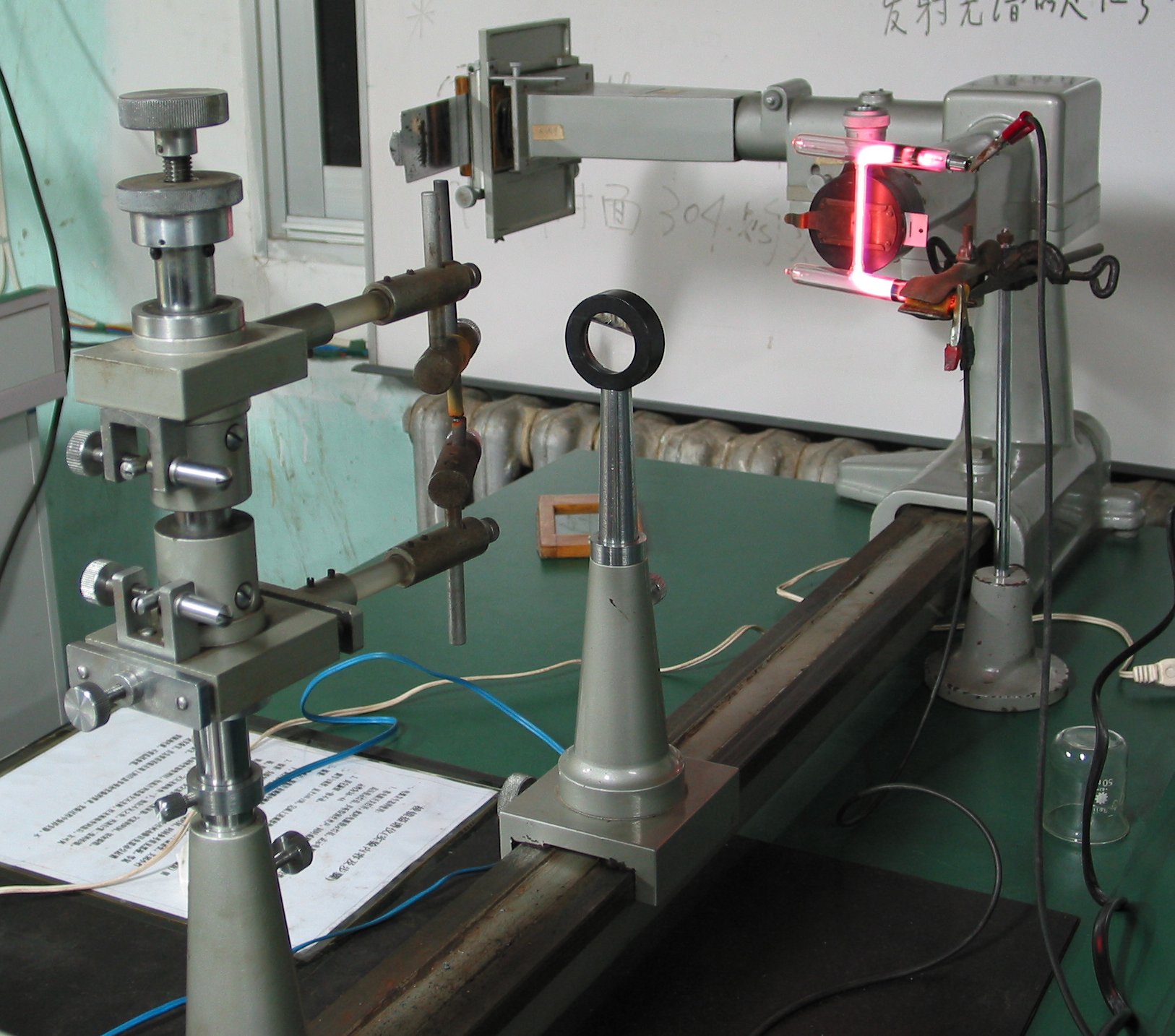

图 1 : 棱镜摄谱仪装置

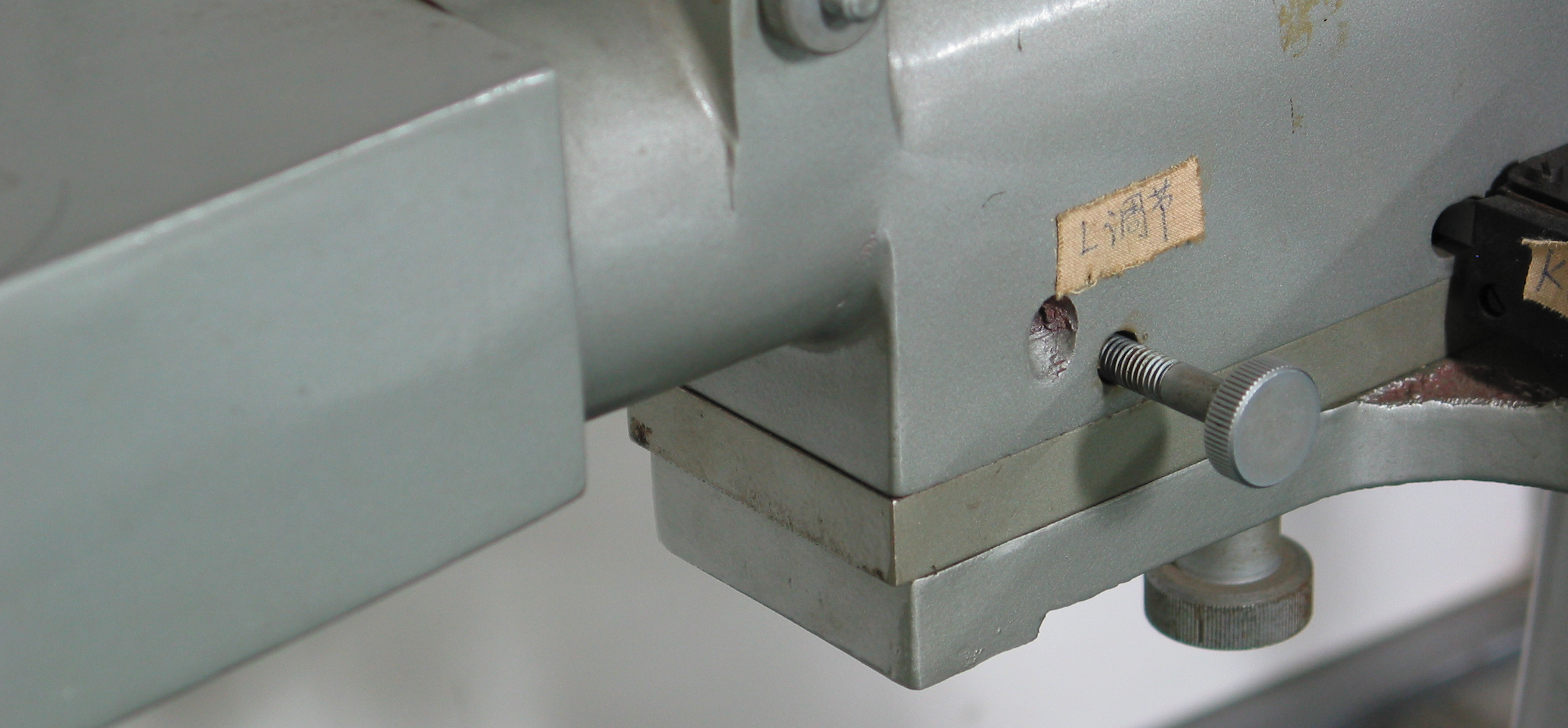

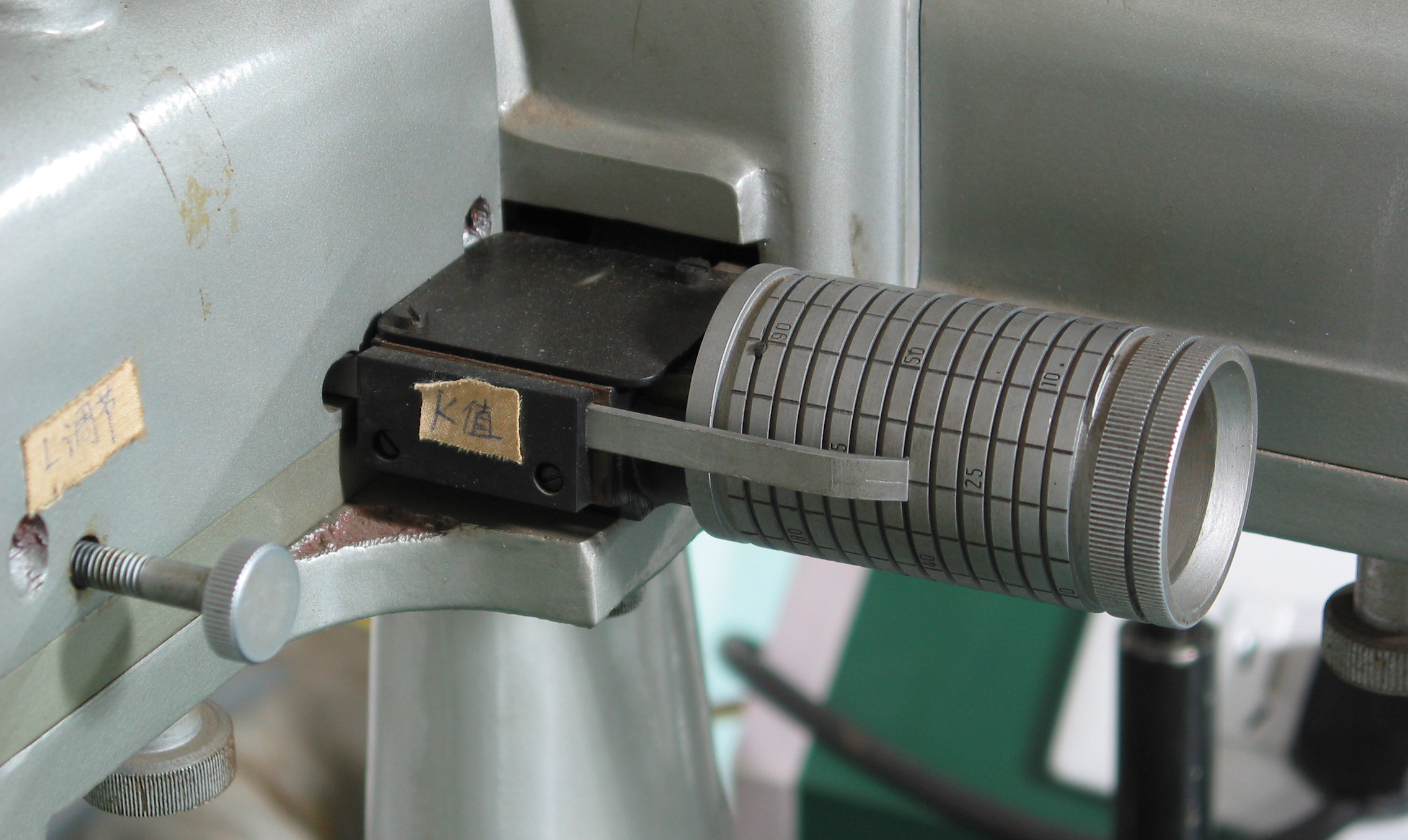

图 2 : 鼓轮
作用：改变光线对棱镜的入射角。
图 3 : 透镜l2的旋钮
作用：使色散后的平行光变为会聚光，起聚焦作用。

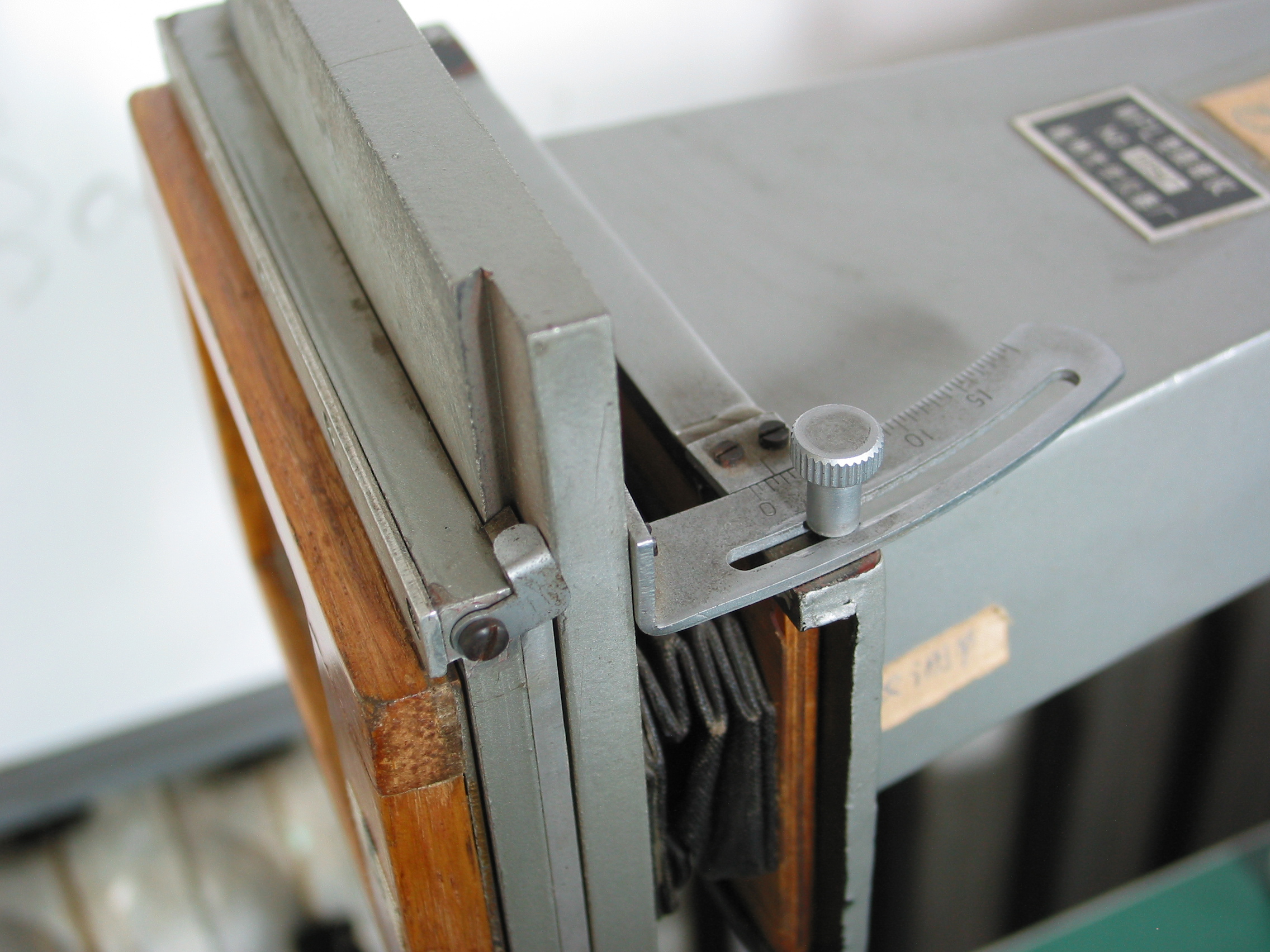

图 4 : 接收部分
θ角控制：右上端，有刻度，可以移动，因不同的谱线频率不同，焦距不同，为使各色光均能在底片上清晰成像，必须倾斜一个角度。
底片盒：拍摄时使用。

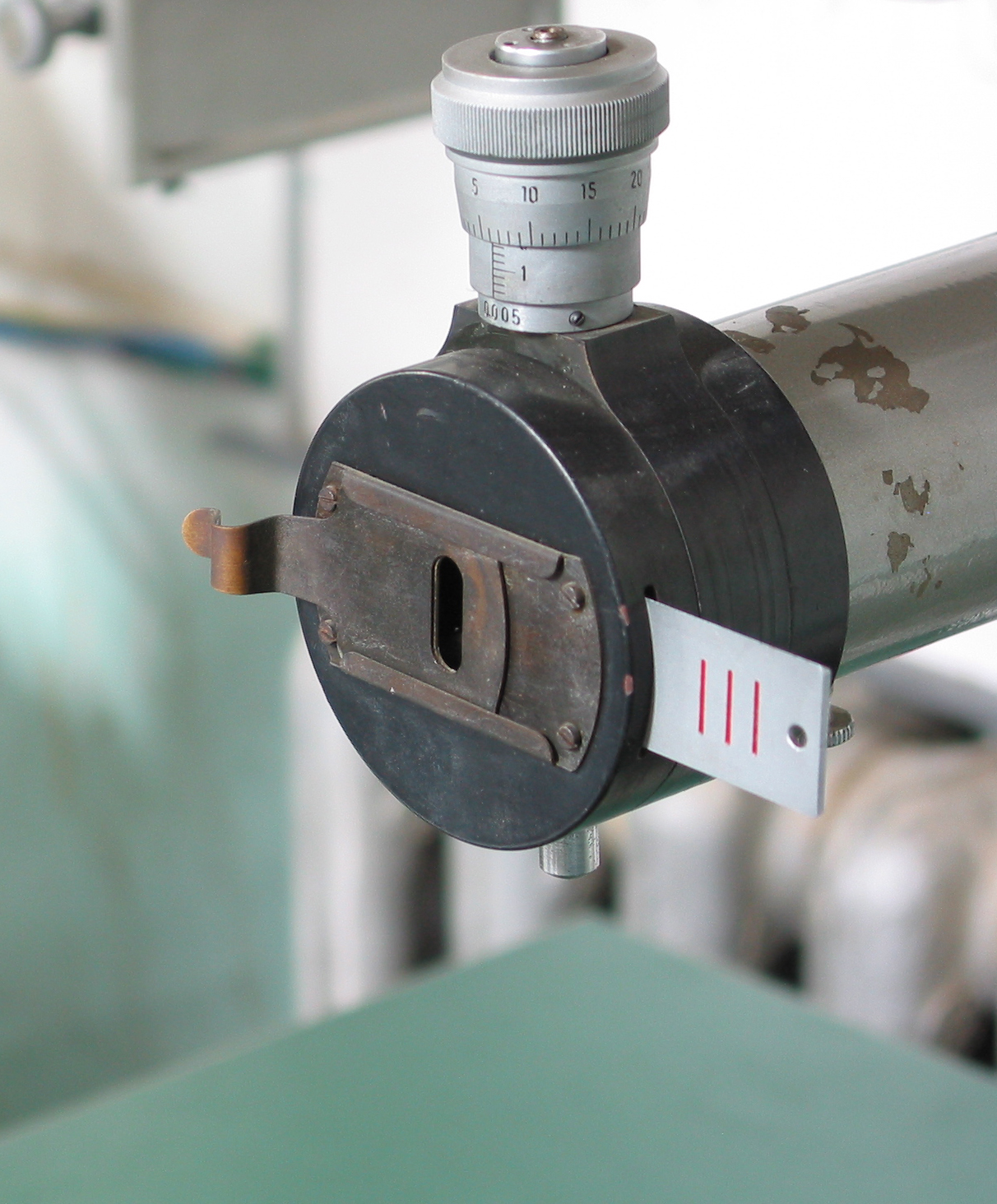

图 5 : 狭缝
狭缝的作用：控制入射光的宽度；狭缝前有光阑（哈德曼光阑），以调节狭缝透光部分的高度；狭缝的左边是小挡板，是控制曝光时间。

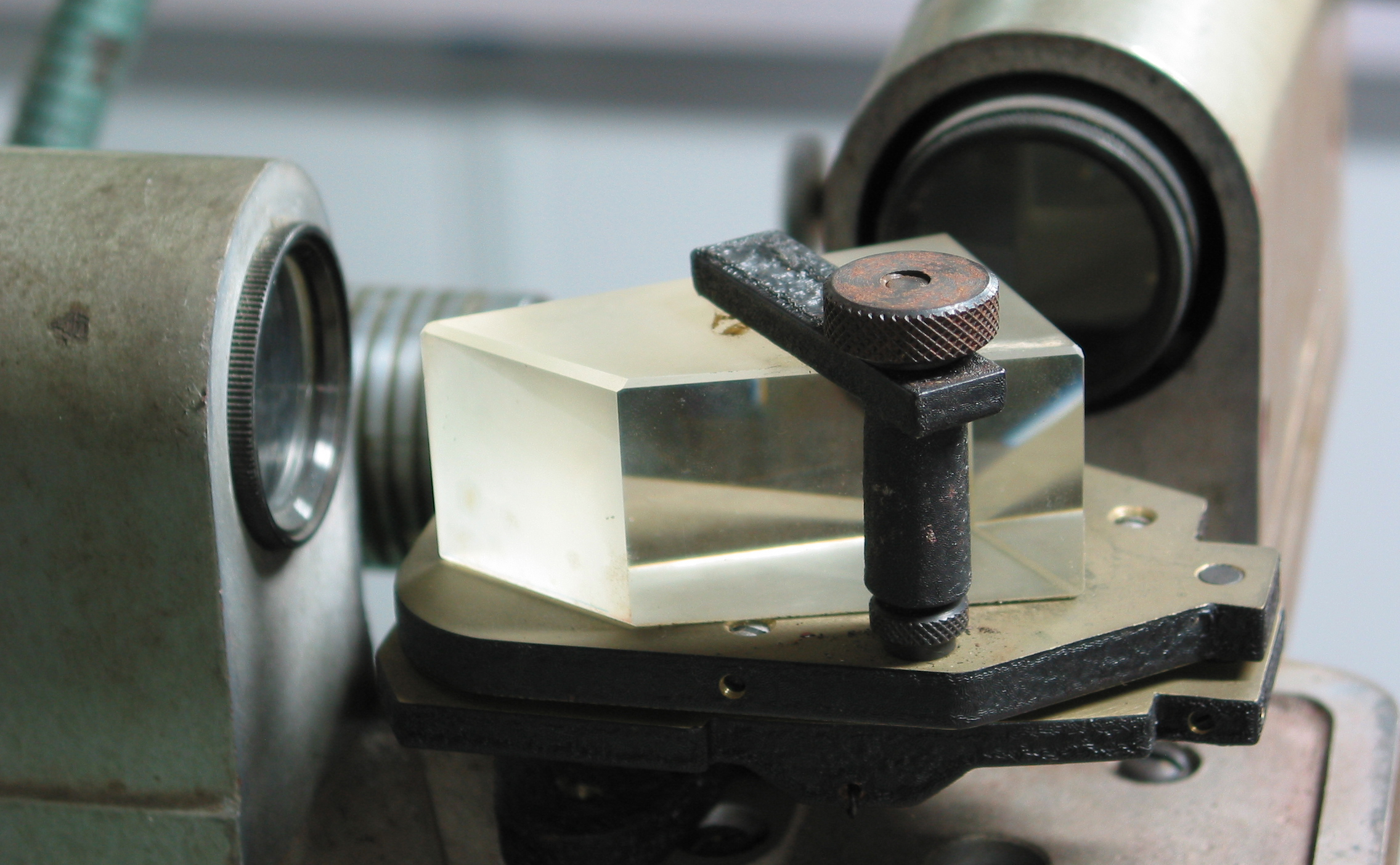

图 6 : 三棱镜
由两块30°顶角的色散棱镜和一块45°顶角的全反镜胶合而成，可以改变平行的非单色光线在棱镜面上的入射角。

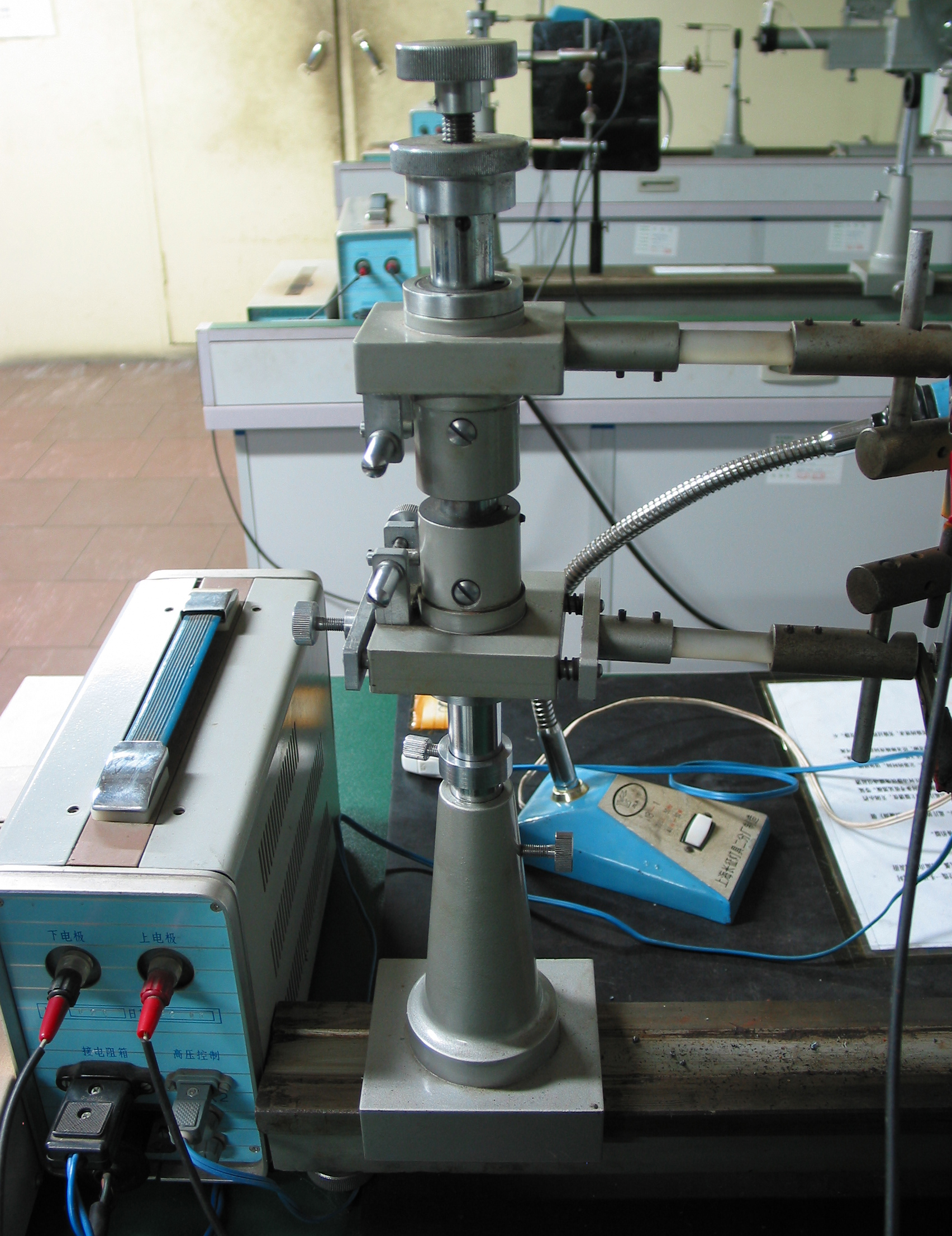

图 7 : 电极支架和火花发生器
支架作用：调节支架左右、前后、上下及两极间的距离。

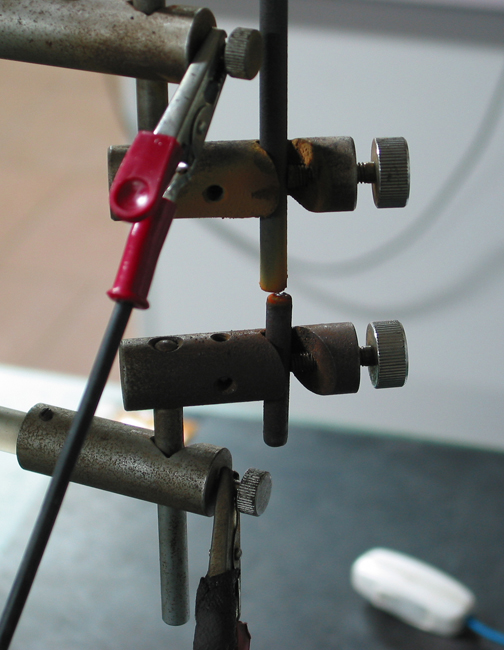

图 8 : 电极
上极为碳棒，下极为铁棒。作用：通过火花发生器（高压），使两极打出电弧，摄取铁光谱。

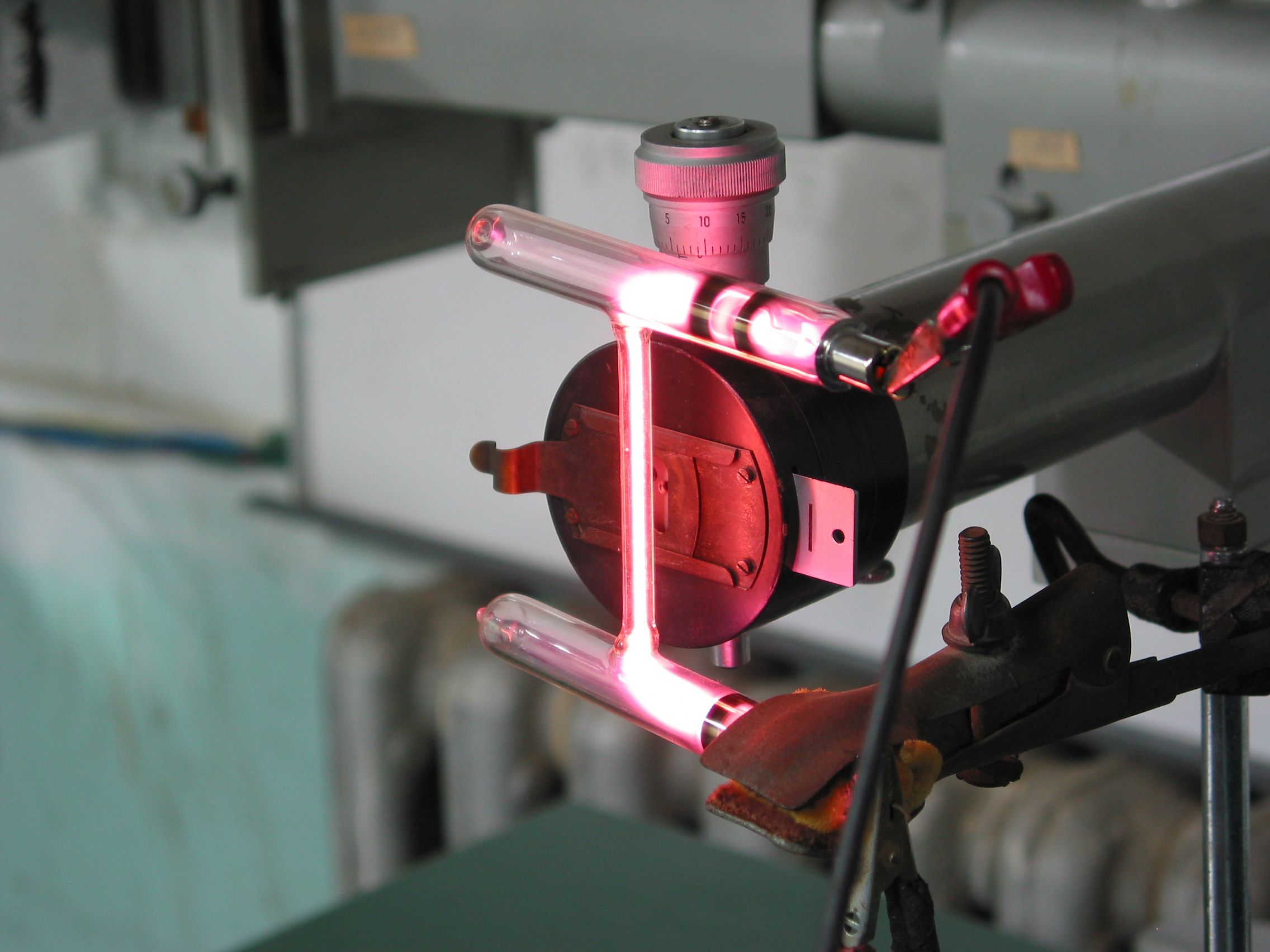

图 9 : 氦光管
正在拍摄氦光谱。中间发光区是氦光管，应对准狭缝，哈德曼光阑取中孔
实验注意事项：
（1）不要将鼓轮拧过头，否则会脱位。
（2）狭缝不允许随意调节，因刀口锋利，使用不当，易损狭缝。
（3）拍摄时，注意哈德曼光阑换孔。
（4）平时不要打开三棱镜盖。会导致三棱镜移位，影响拍摄效果。
（5）高压操作，注意安全，通电时不能用手触摸电极。
（6）两电极间距保持2mm左右，小心短路。
|
