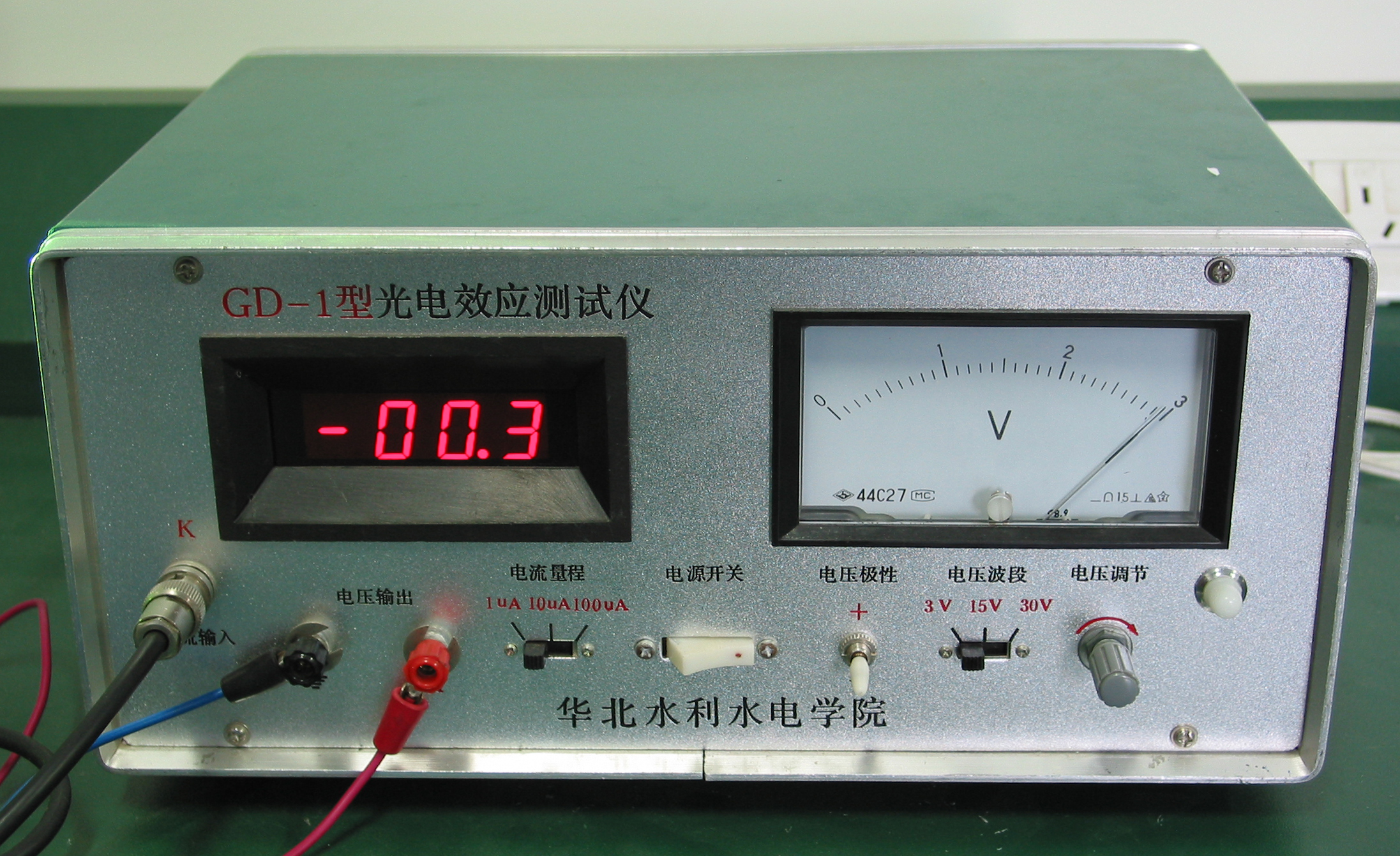

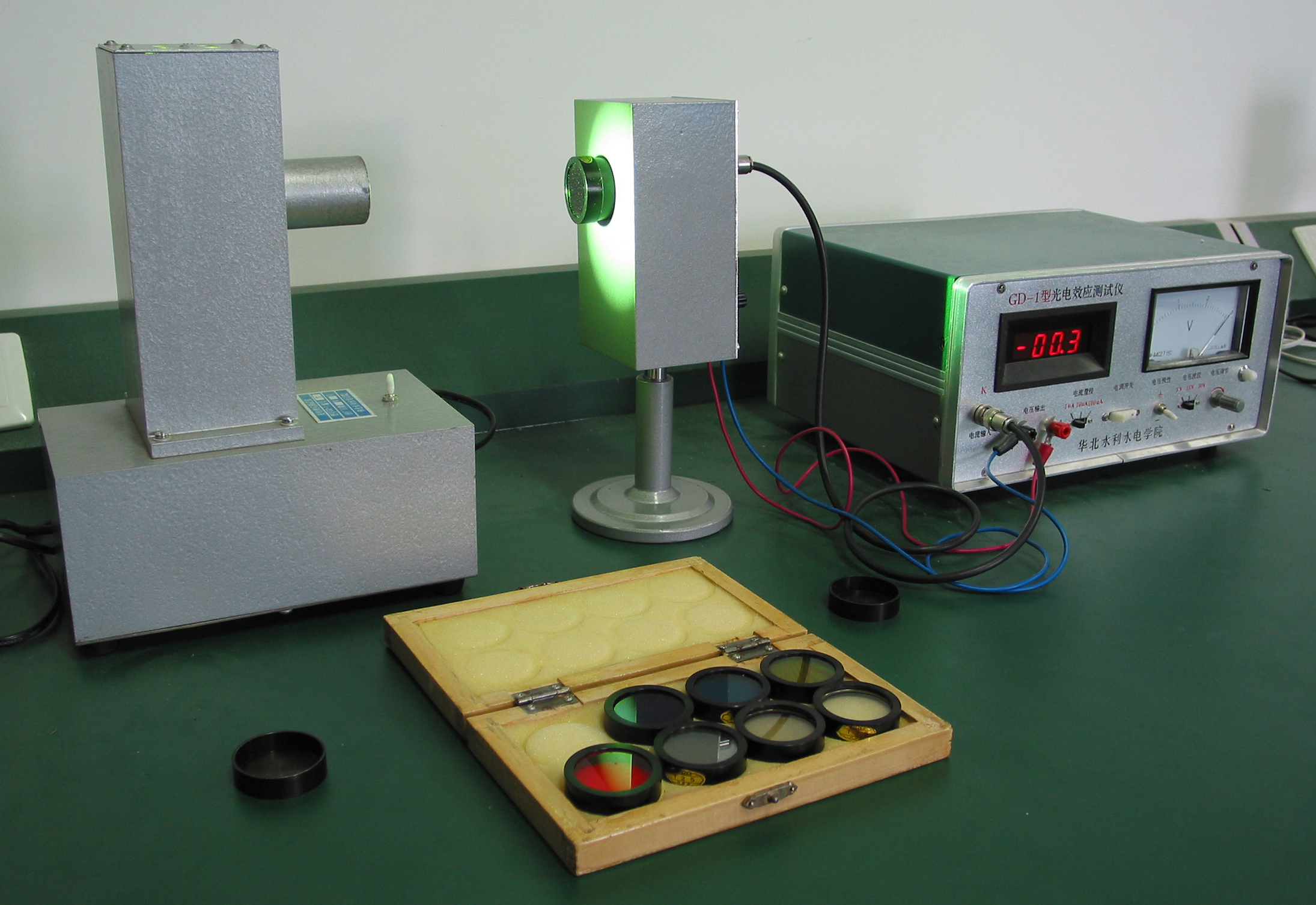

图 1 :     光电效应实验装置：GD-1型光电效应测试仪



图 2 :     光源

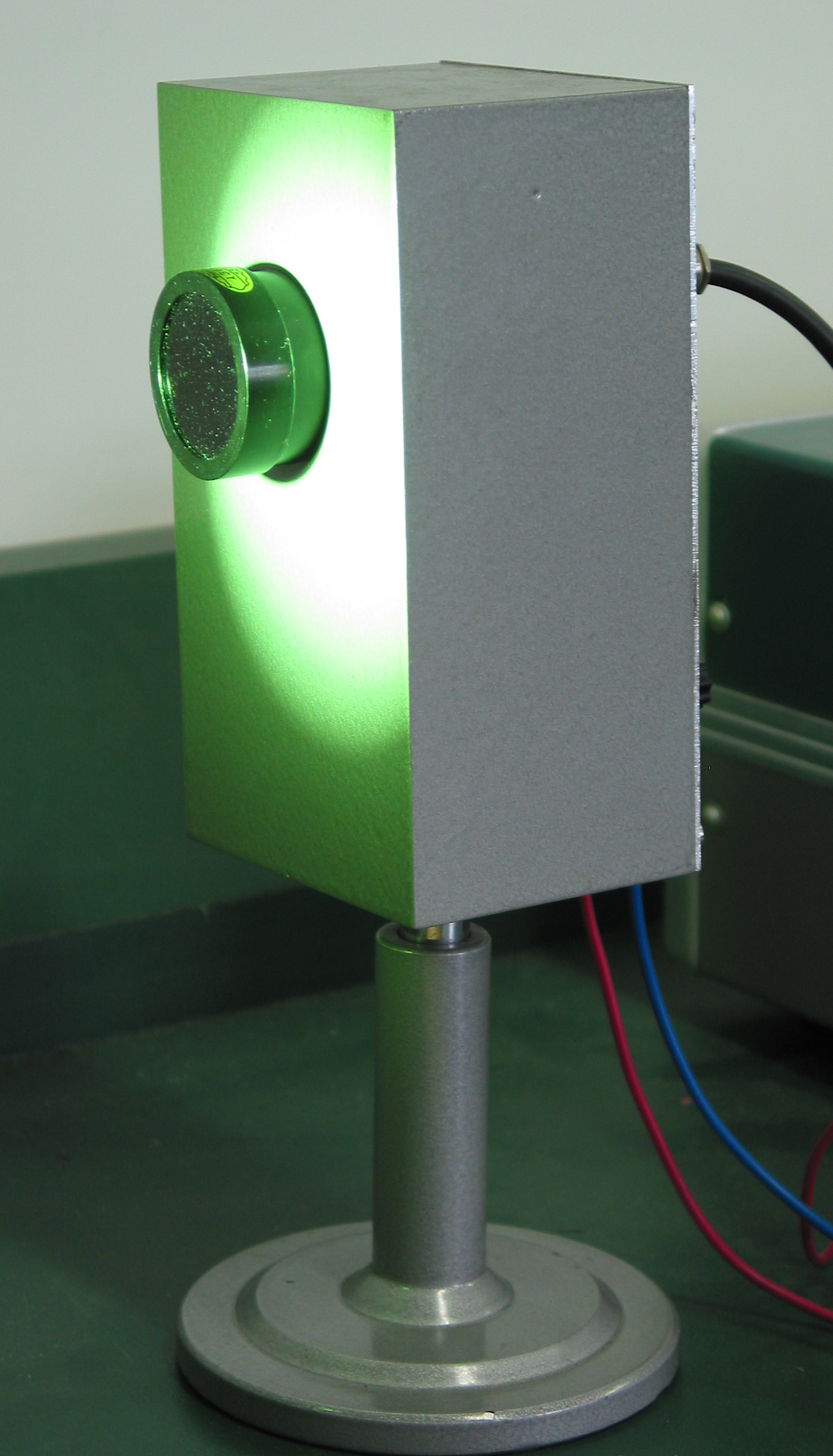

图 3 :     接收器(正面)

光源与接收器之间选择一个合适的距离（电压在－3V，电流－0.3μA，滤波片λ＝365nm。此距离在其后用其它滤波片时不再改变）。

接收器严禁在无遮挡的情况下直接照射！以免损坏光电管。实验中光电接收器的窗口应处在光斑的中心即光强分布较为均匀的地方，以免影响数据的精确度。

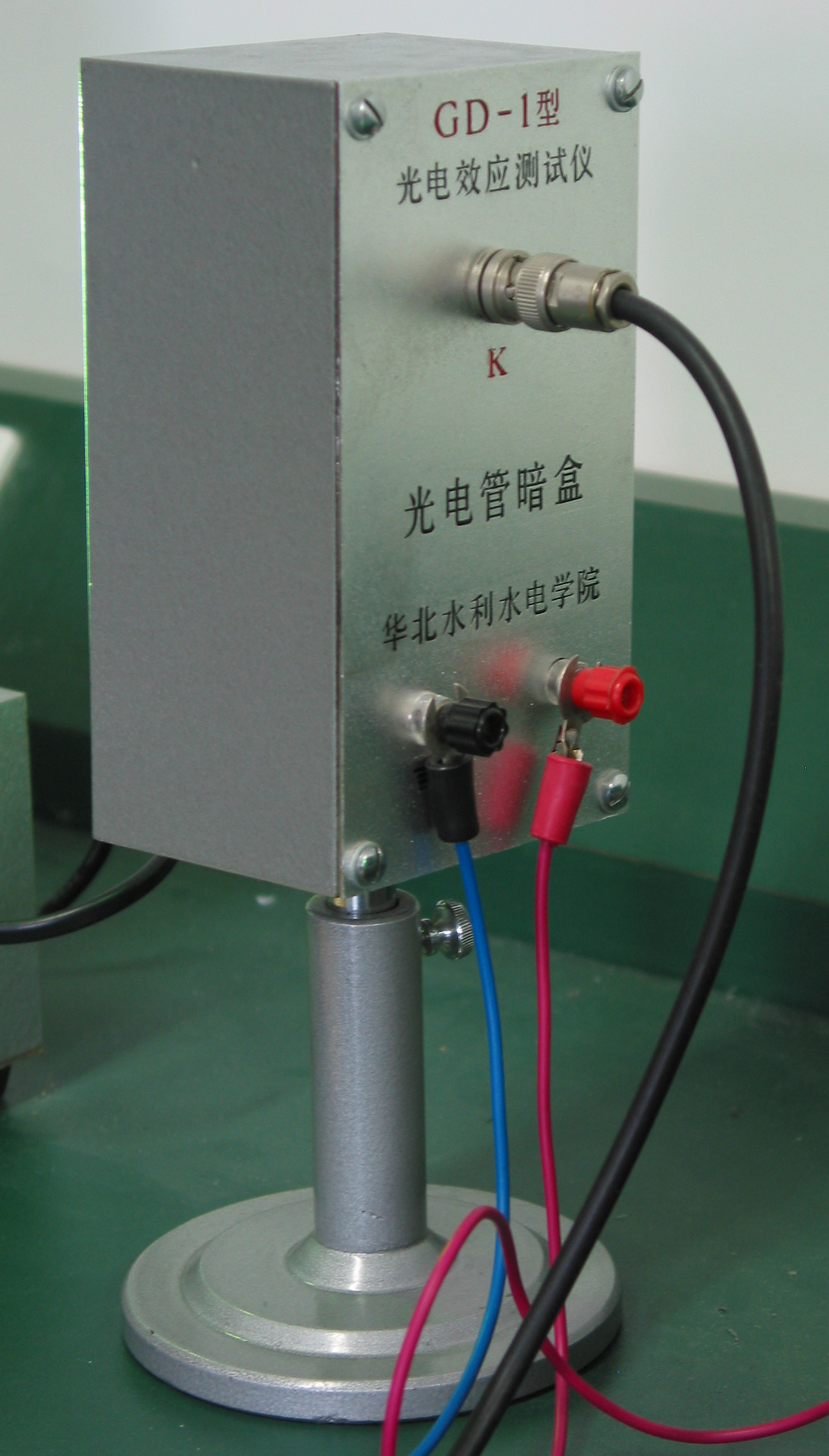

图 4 :     接收器(背面)



图 5 :     电信号接收装置

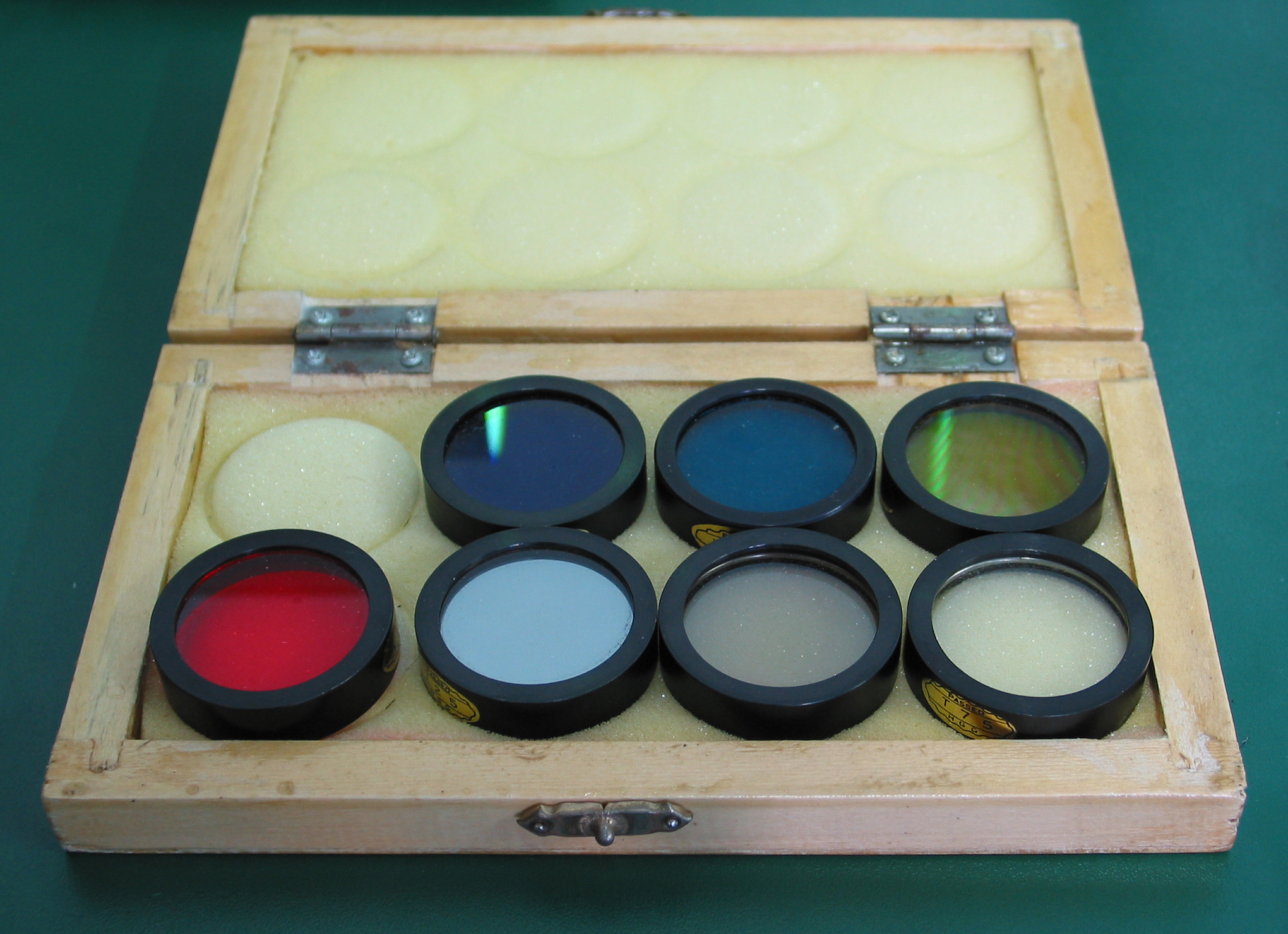

图 6 :     实验用滤光片

注意：实验中不要用手触摸光学元件。
