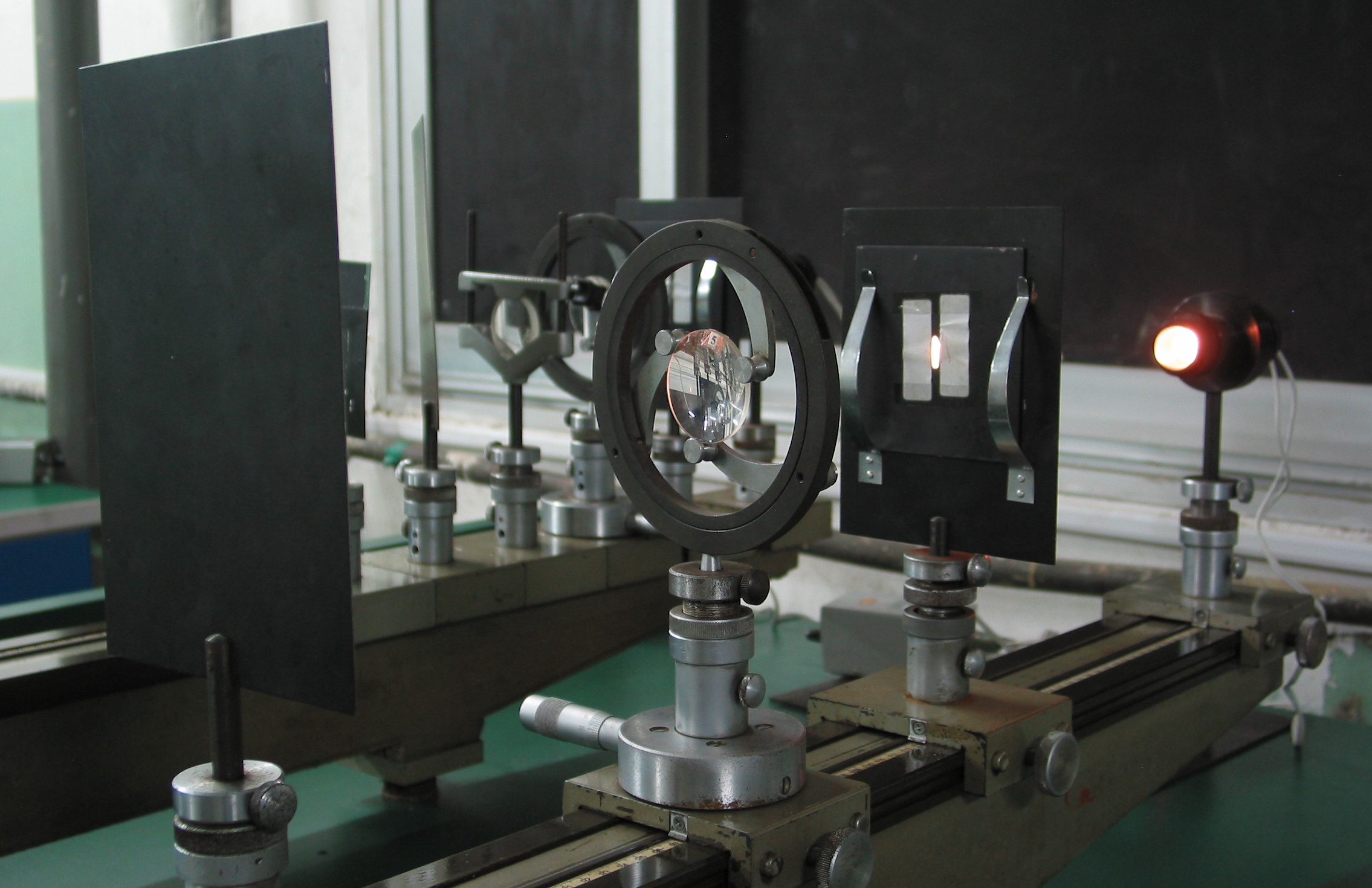

图 1 :     透镜参数的测量实验整套装置

包括：光具座、光源、物屏、凸透镜、凹透镜、平面镜、像屏。

光具座上有表尺，最小刻度为1mm。每个支架的一侧均有刀口，读数以它为准。光源与物屏要求远一些，因为光源是发散的，远一些光斑大，可以将物屏上的物照全，成像效果好。整个实验要求调节共轴。

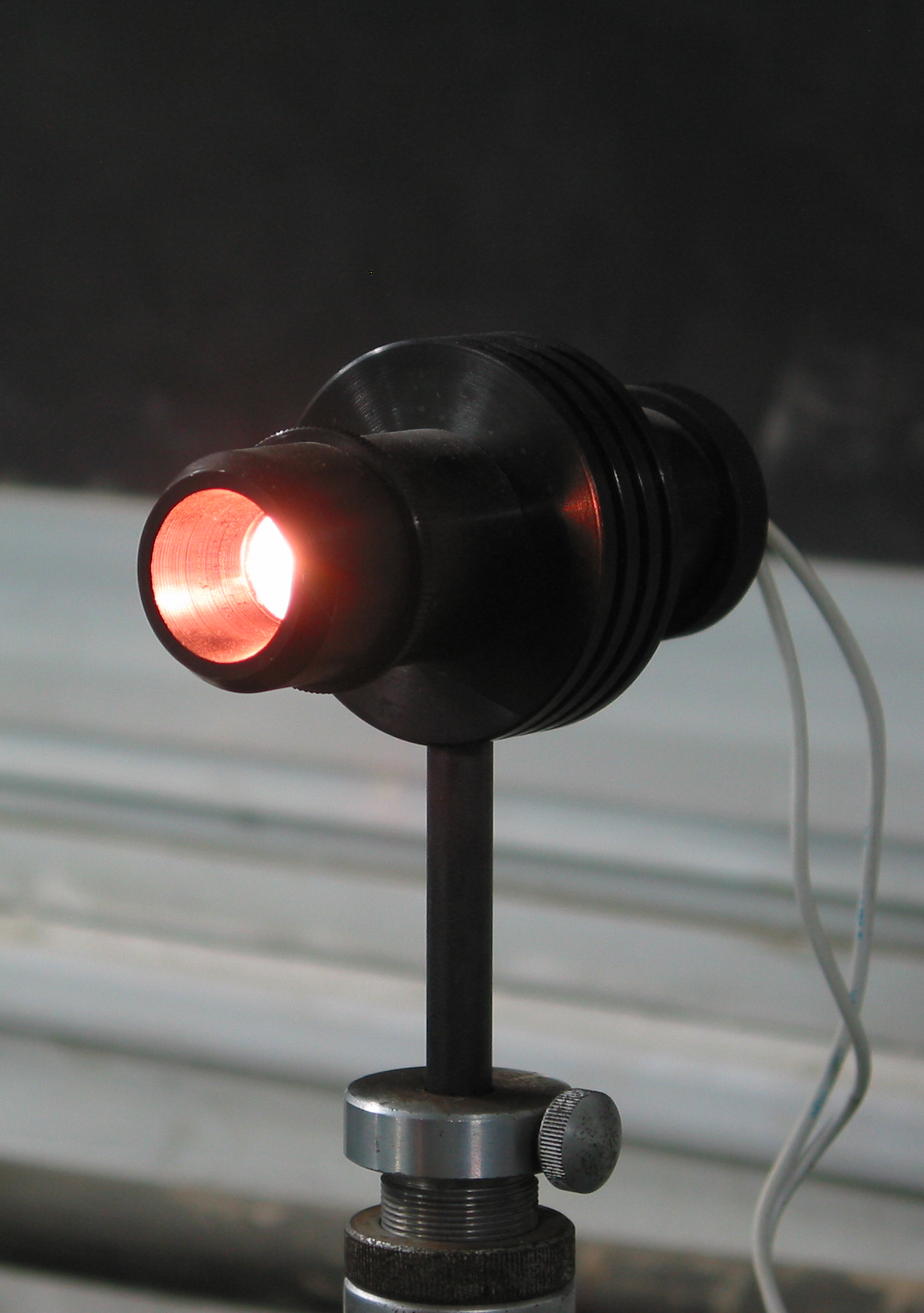

图 2 :     白织灯（6.3V）

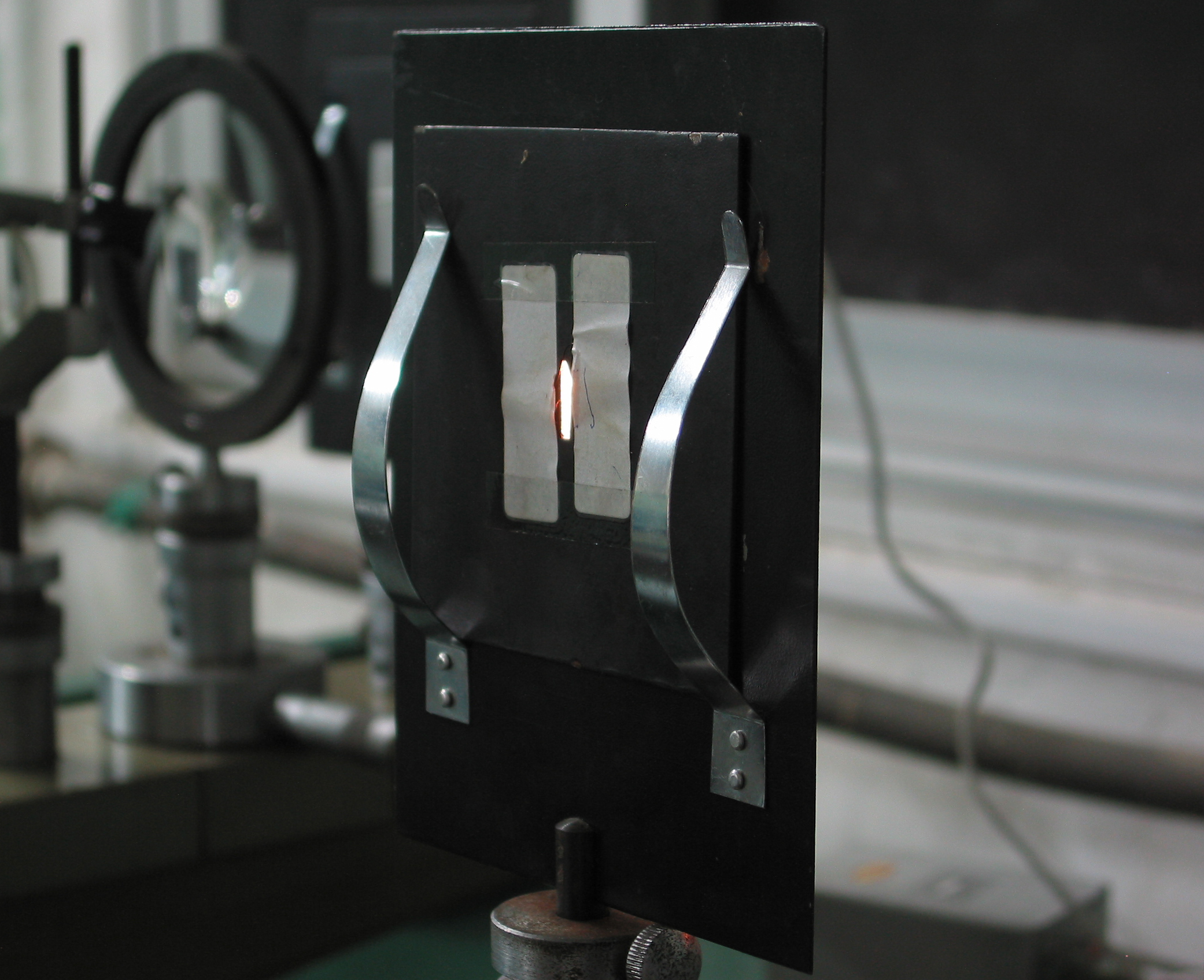

图 3 :     物屏

在“1”后面加一毛玻璃，使光成为漫反射的光，为达到点物成点像的目的。

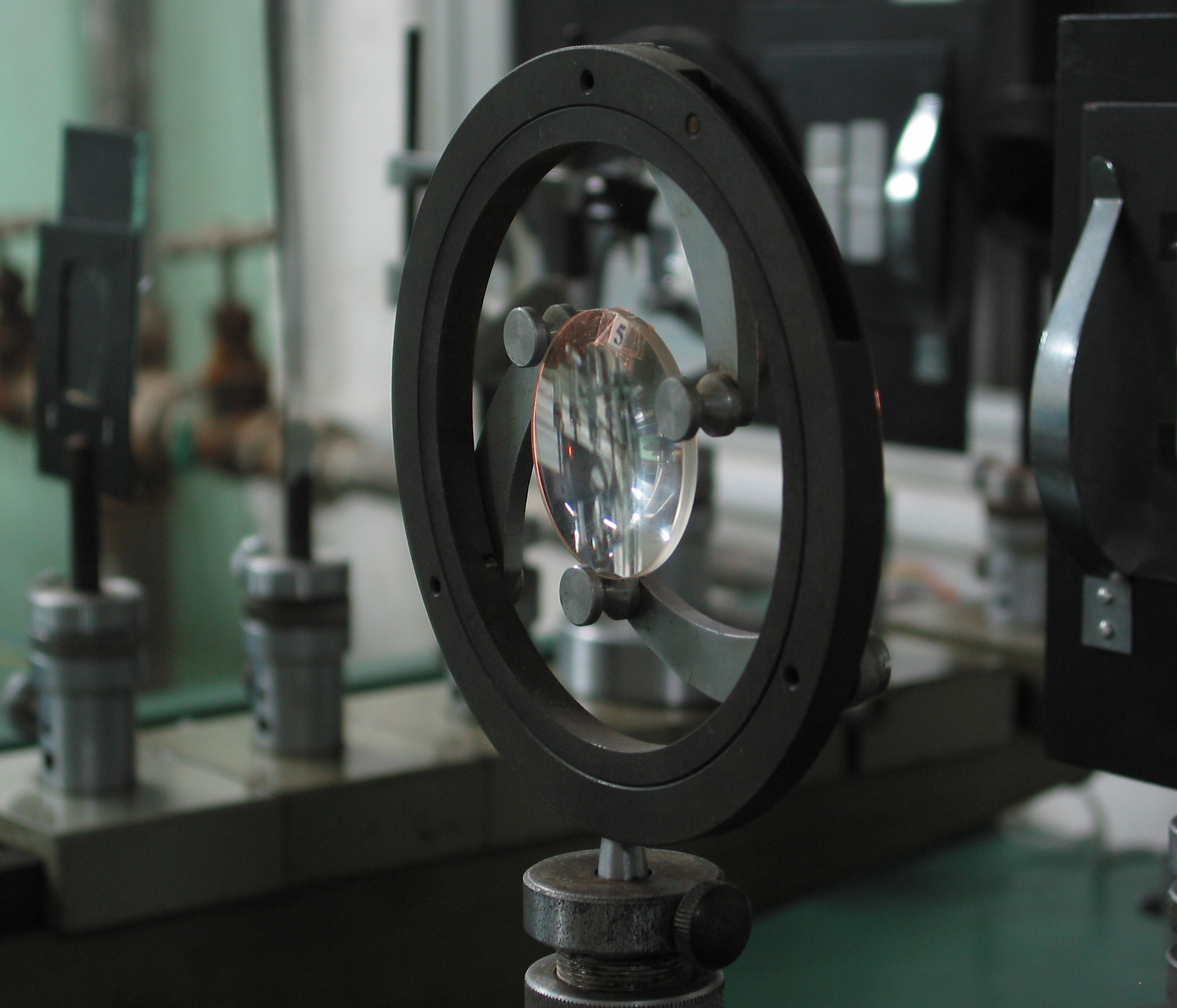

图 4 :     凸透镜

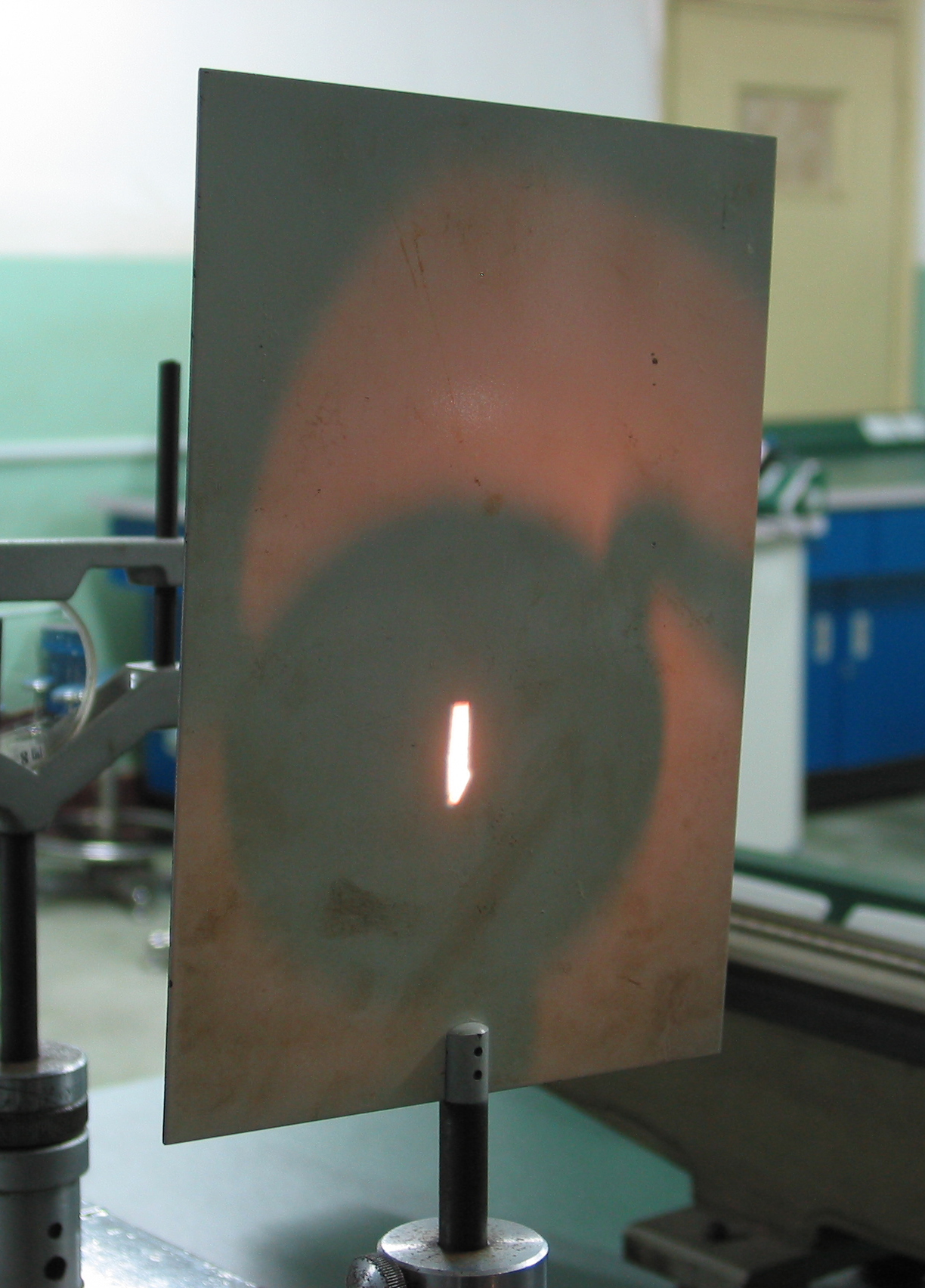

图 5 :     像屏

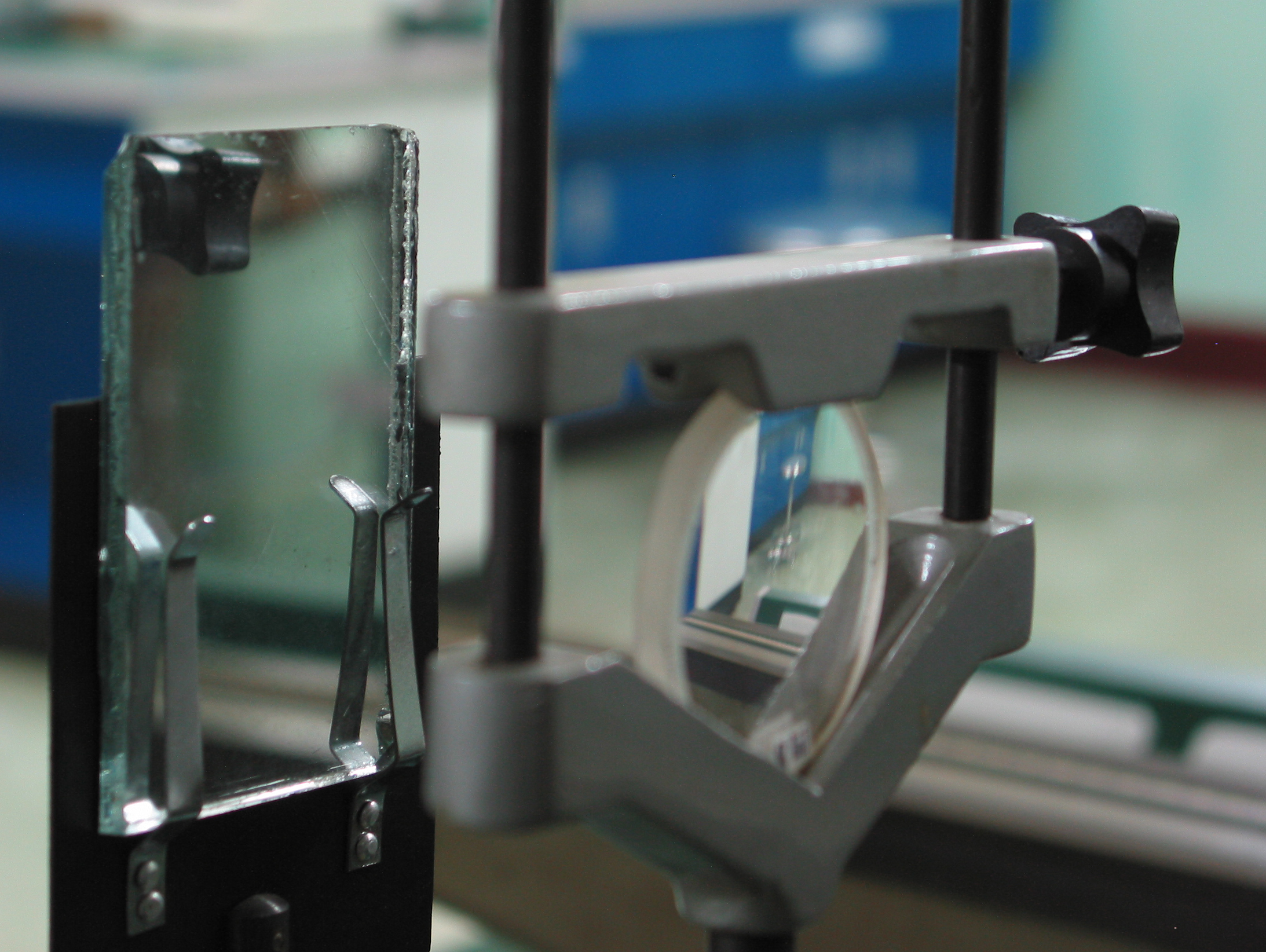

图 6 :     凹透镜、平面镜
