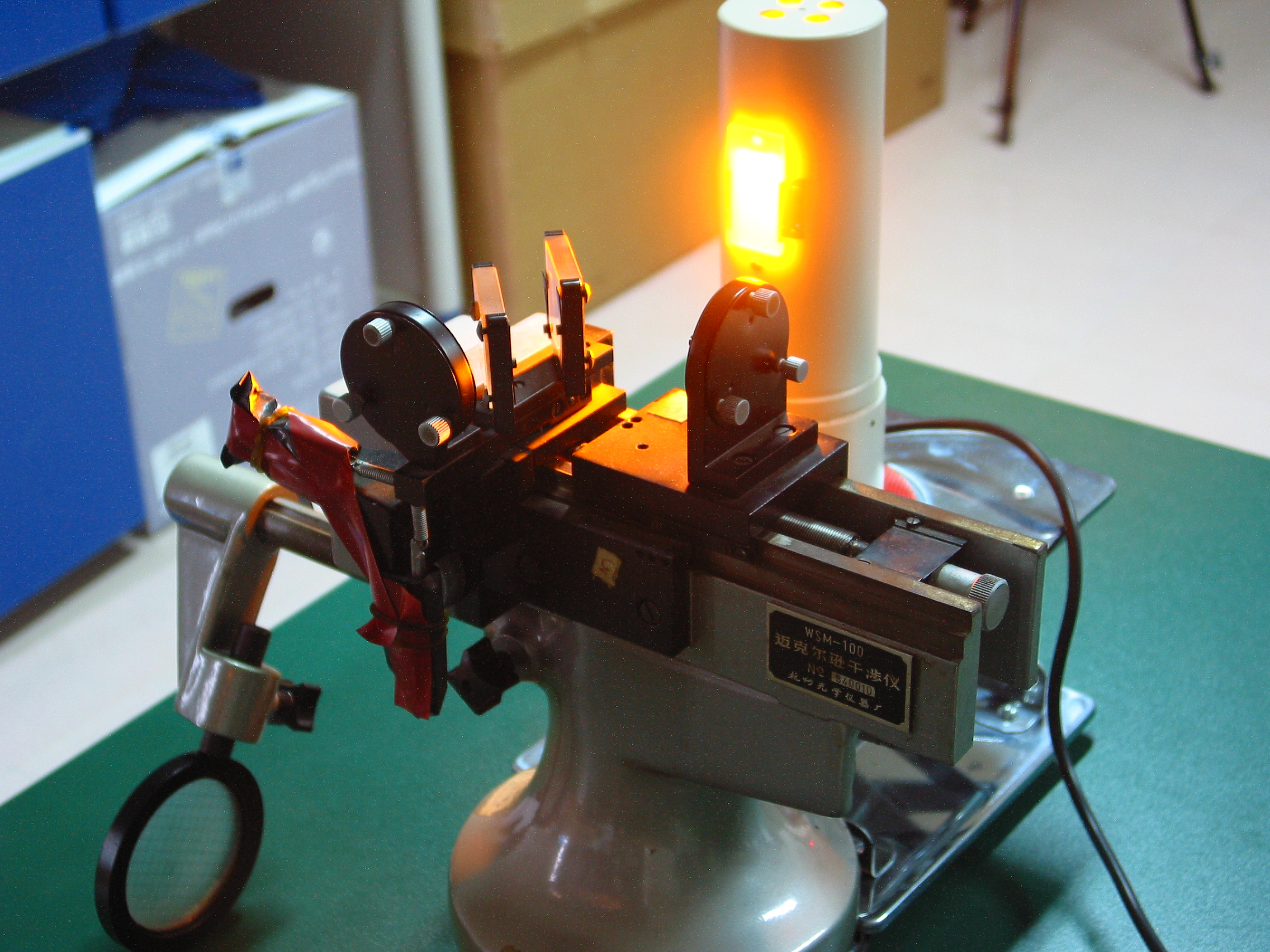

图 1 :     迈克尔逊干涉仪(使用钠光源时)

迈克尔逊最早为了研究光速问题而精心设计了该装置。它是一种分振幅的干涉装置，它将一路光分解成相互垂直的两路相干光，然后通过反射再重新汇聚在另一个方向上。基于其结构原因，它是光源、两个反射镜、接收器（屏或眼睛）四者完全分立，东南西北各据一方，便于光路中安插其它器件。如利用白光测玻璃折射率，测定气体折射率等。迈克尔逊干涉仪可以使等厚干涉、等倾干涉及各种条纹的变动做到非常易于调整，很方便进行各种精密测量。它的设计精巧，用途广泛，在许多科研领域都有它应用的身影。

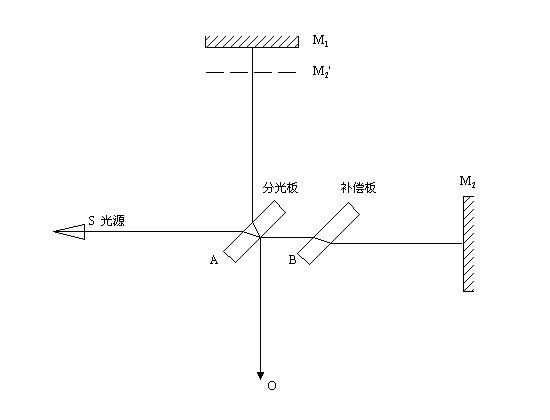

图 2 :     迈克尔逊干涉仪原理图

A,B是分光板和补偿板；M₁,M₂是反射镜；S是光源；O是观察点，可以用观察屏来获得实像，也可以直接观察镜中虚像。

图中的M₂'是等效的M₂位置。M₁可在光线行进方向移动，产生与M₂'的不同光程差。M₁的位置使用粗调和细调旋钮调节，并且移动轨道上设有标尺。

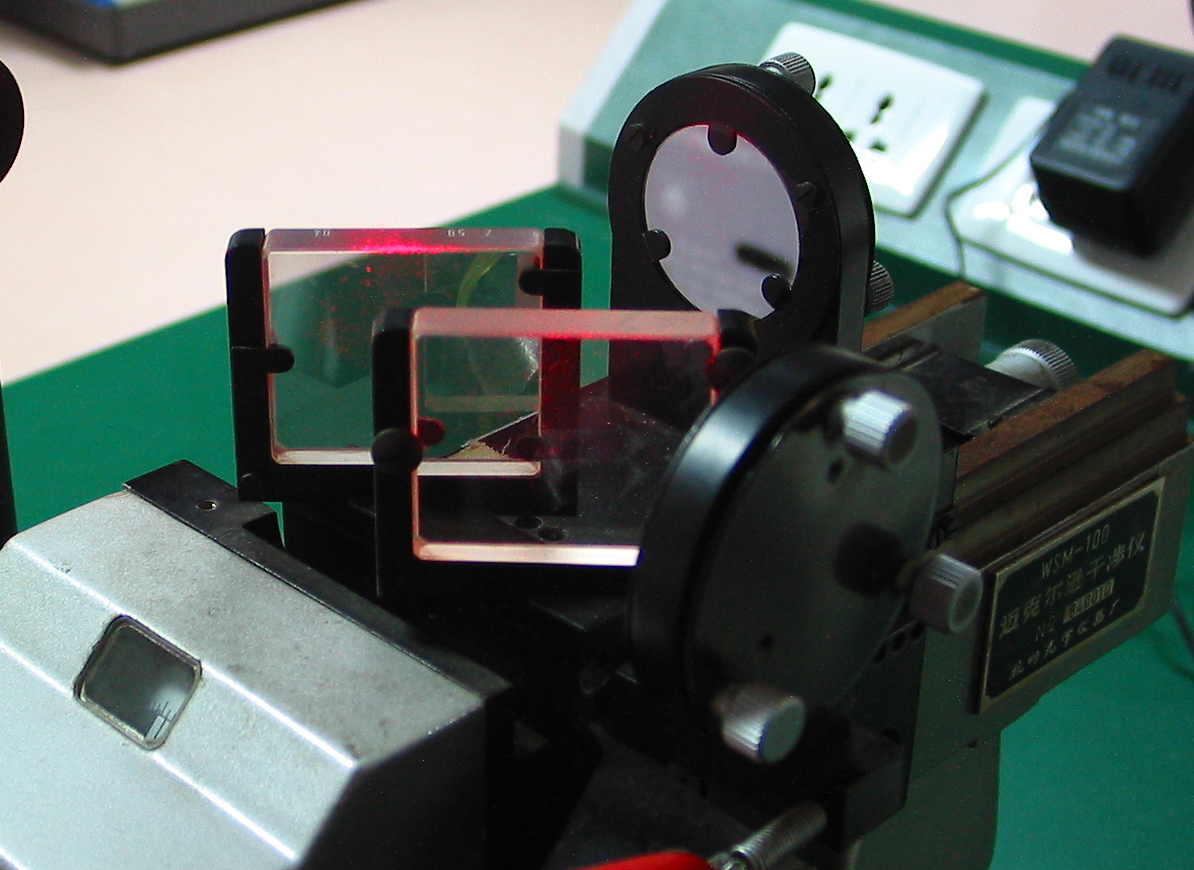

图 3 :     分光板、补偿板和反射镜

A和B是取自同一块玻璃上的厚度和折射率一样的两个玻璃板，其中一块A 的背面镀上半透半反膜，它使光线分成光强大致相等的两束相干光。另一块是补偿板，它的作用是在两个反射镜在等臂时光程相等；因为若没有补偿板，一路反射光通过A三次，而另一路透射光只通过A一次；这对于单色光时没有影响，对于复色光时则影响测量结果。

其背面有三个可调螺钉，在实验中它充当三维角度调整；其中一个镜子的虚像（M₂'）和另一个镜子（M₁）之间形成"空气夹层"。若空气层是绝对的平行，则形成的条纹是等倾干涉圆条纹；若空气层是楔形的，则形成的条纹是等厚干涉直条纹。两个反射镜中一个（M₂）是固定的，另一个（M₁）是可以在导轨上移动的。

[参考]：原理图

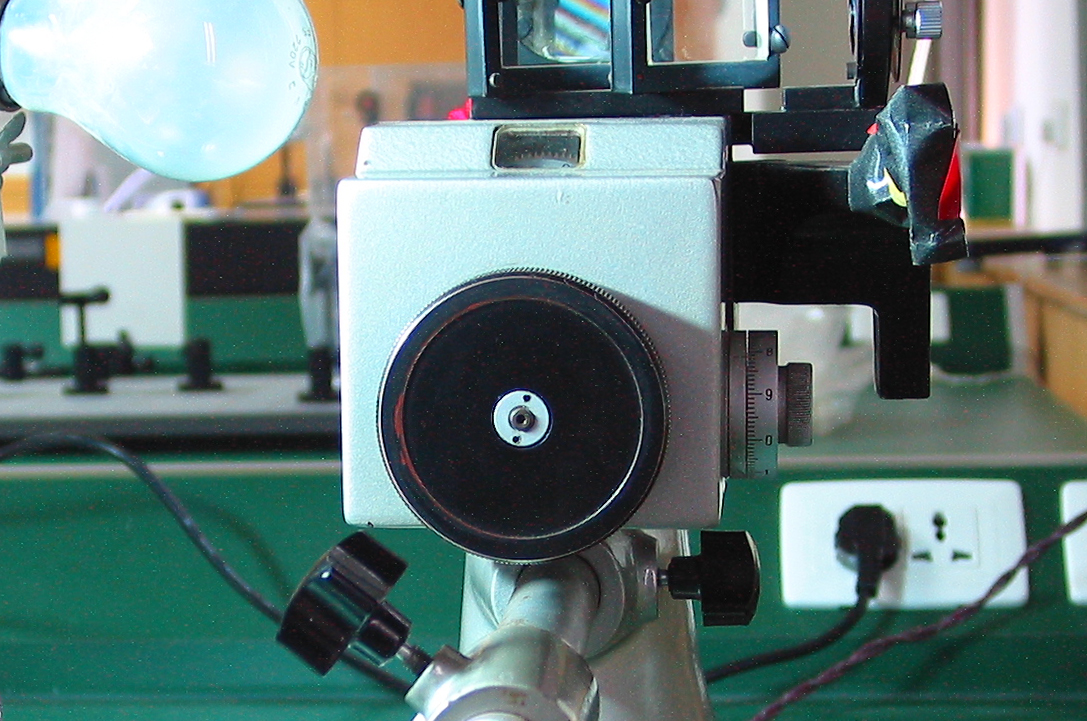

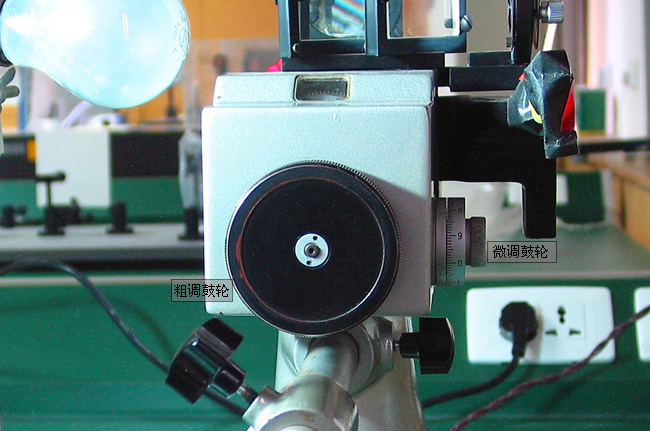

图 4 :     粗调和微调鼓轮

粗调鼓轮，每周为100个均匀刻度，每旋转一周，主尺刻度进动1mm，因此其精度为0.01mm；微调鼓轮，每周为100个均匀刻度，每旋转一周，粗调鼓轮刻度进动一个刻度，因此其精度为0.0001mm .

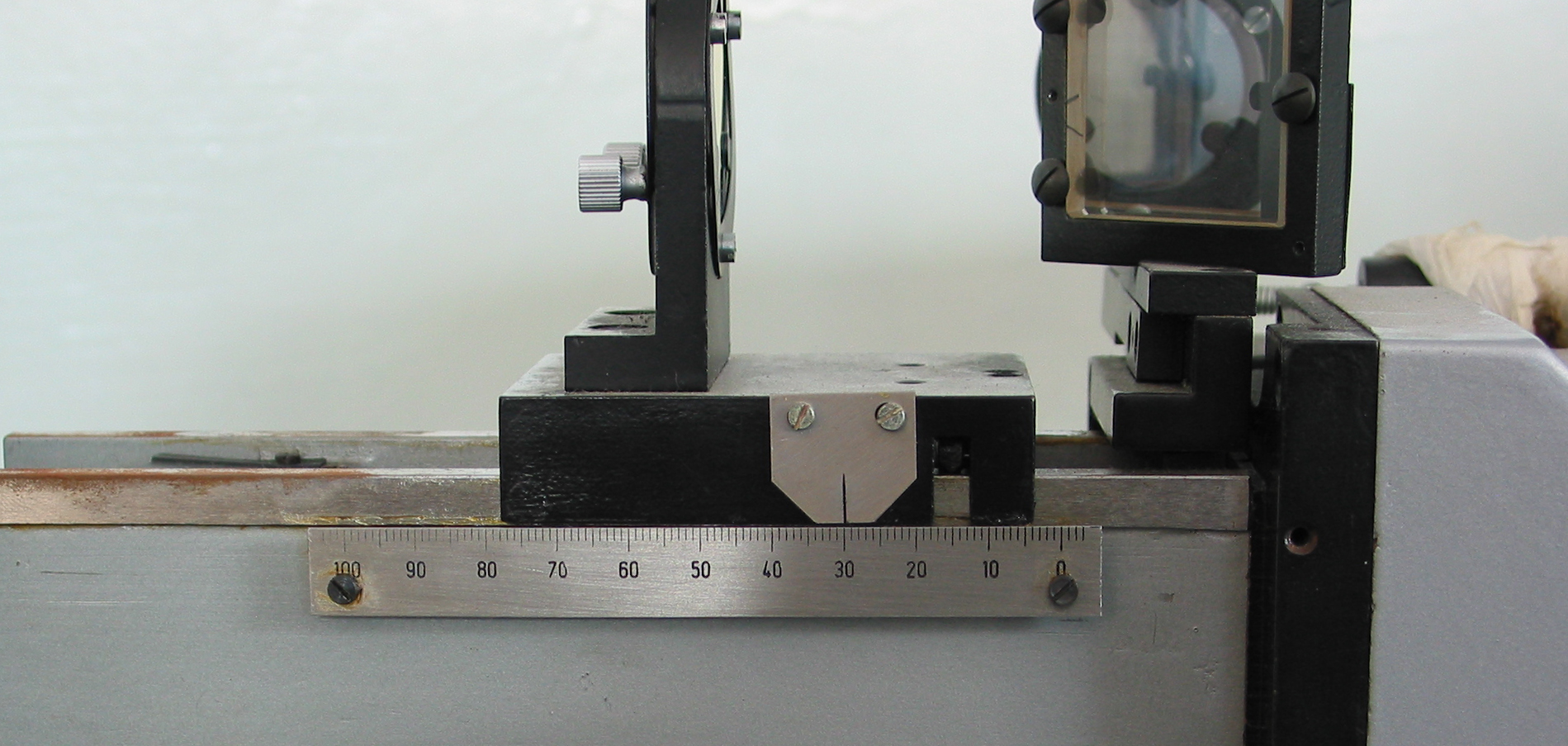

图 5 :     轨道上的标尺

主尺的最小刻度是1mm ,行程0-100mm

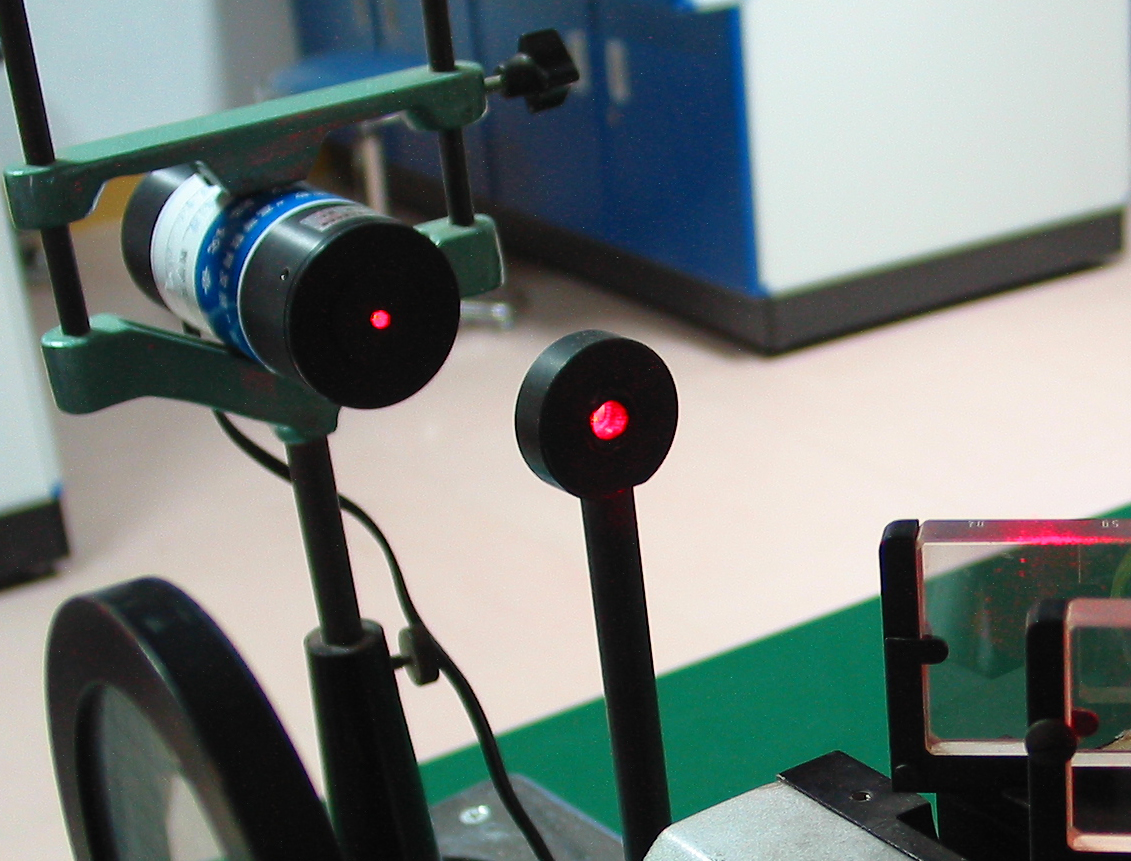

图 6 :     光源1：激光光源和扩束镜

扩束镜的目的是将激光光束扩大照射到分光板上，使得人们在视场可以观察到合适的干涉条纹；同时也大大降低了激光的照度，减小其危害性。

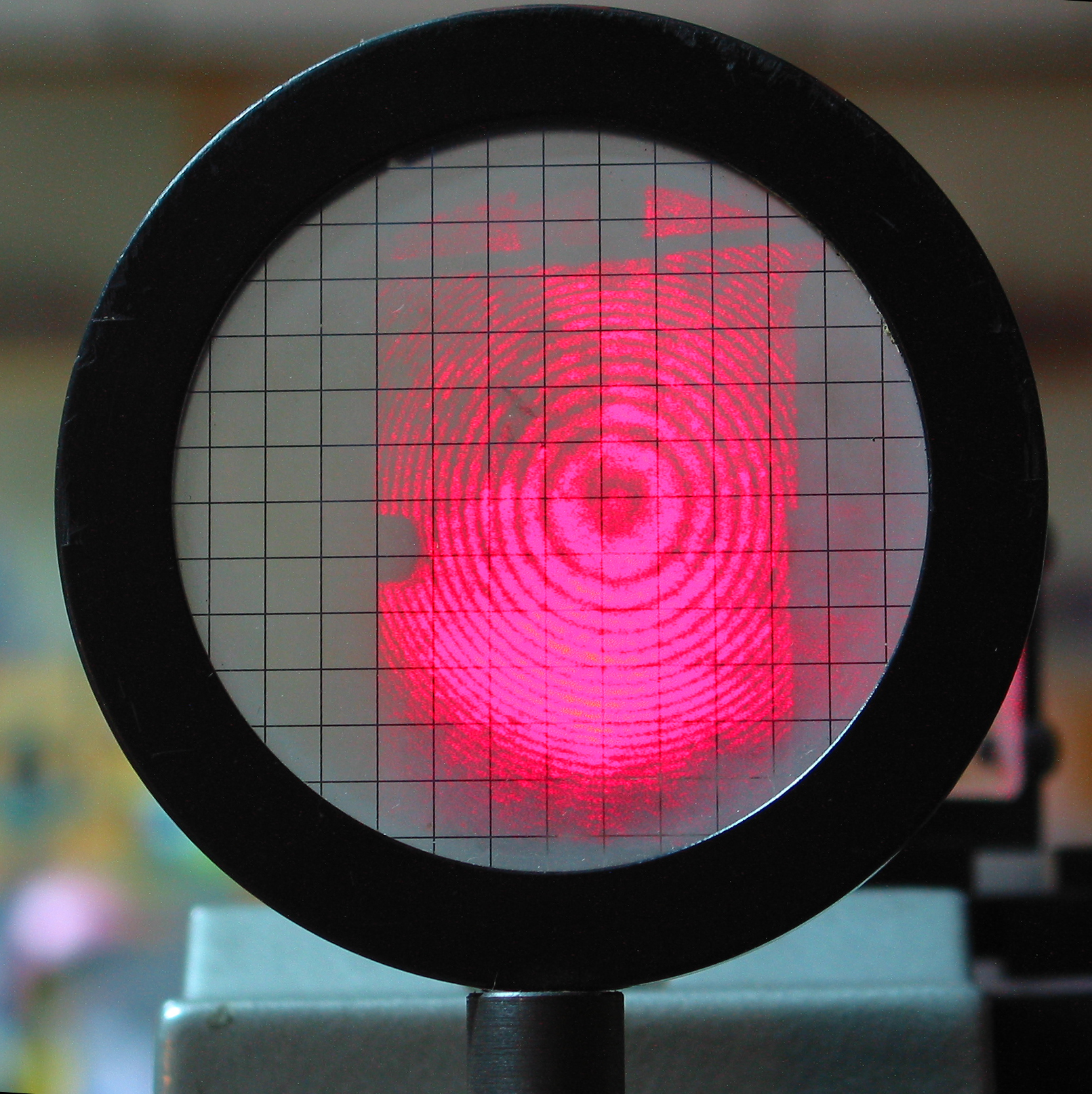

图 7 :     观察屏

激光等倾干涉时的同心圆环干涉条纹，这是在测量激光波长时的实时条纹。

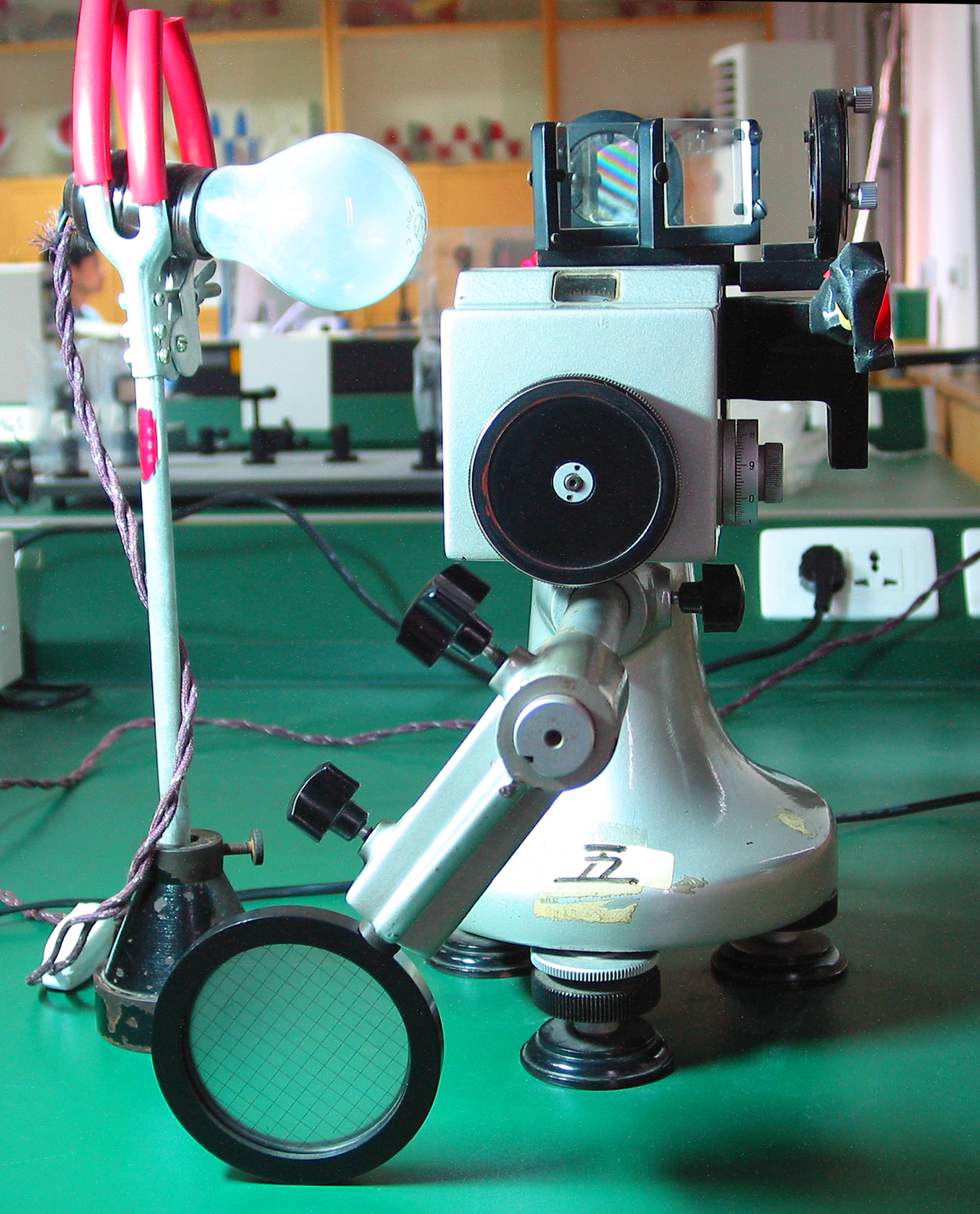

图 8 :     光源2：白光光源

我们在进行介质折射率的测量时，必须先用激光将两臂调节到几乎近似对称的时候，即条纹要非常宽的时候，将白光光源放上后，我们将看到彩色条纹。

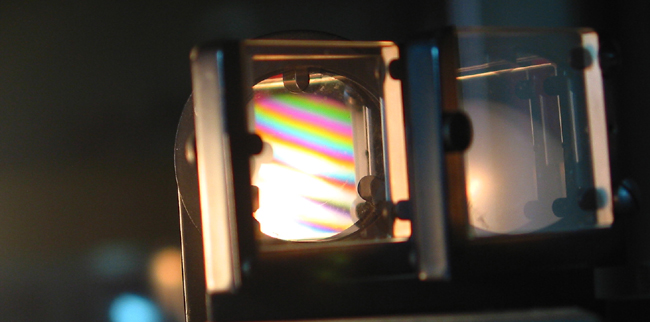

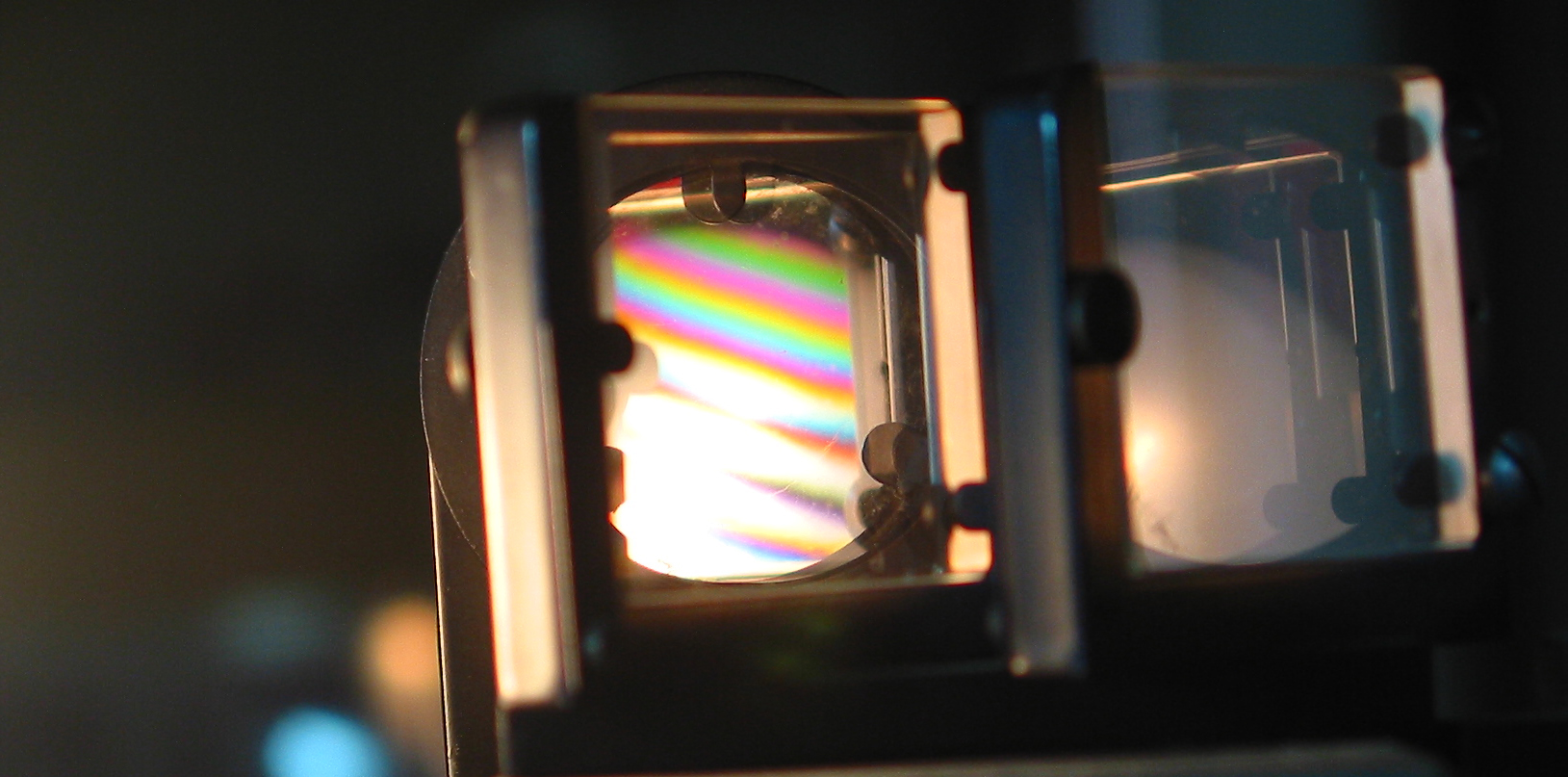

图 9 :     镜中虚像彩色条纹

将待测介质放上后，再重新调节微动旋钮，等到我们在视场中重新看到彩色条纹位于中央为止。两次的位置差即是我们所需要记录数据。
