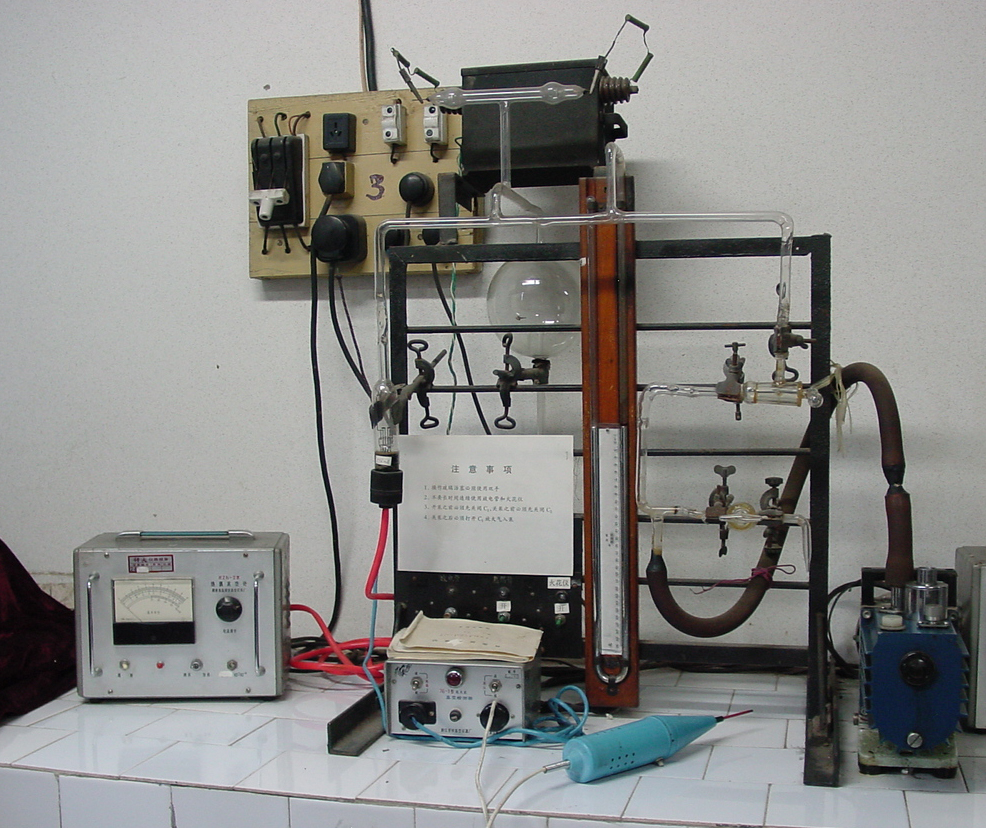

图 1 :     玻璃真空系统

这是一套玻璃低真空系统，用来作为学生实验，方便、直观，一目了然。它由机械泵、橡皮管道、玻璃管道、玻璃活塞、玻璃容器、U型计、放电管、高频电火花真空测定仪、热偶真空计组成。本系统可以用来做真空的获得和测量。

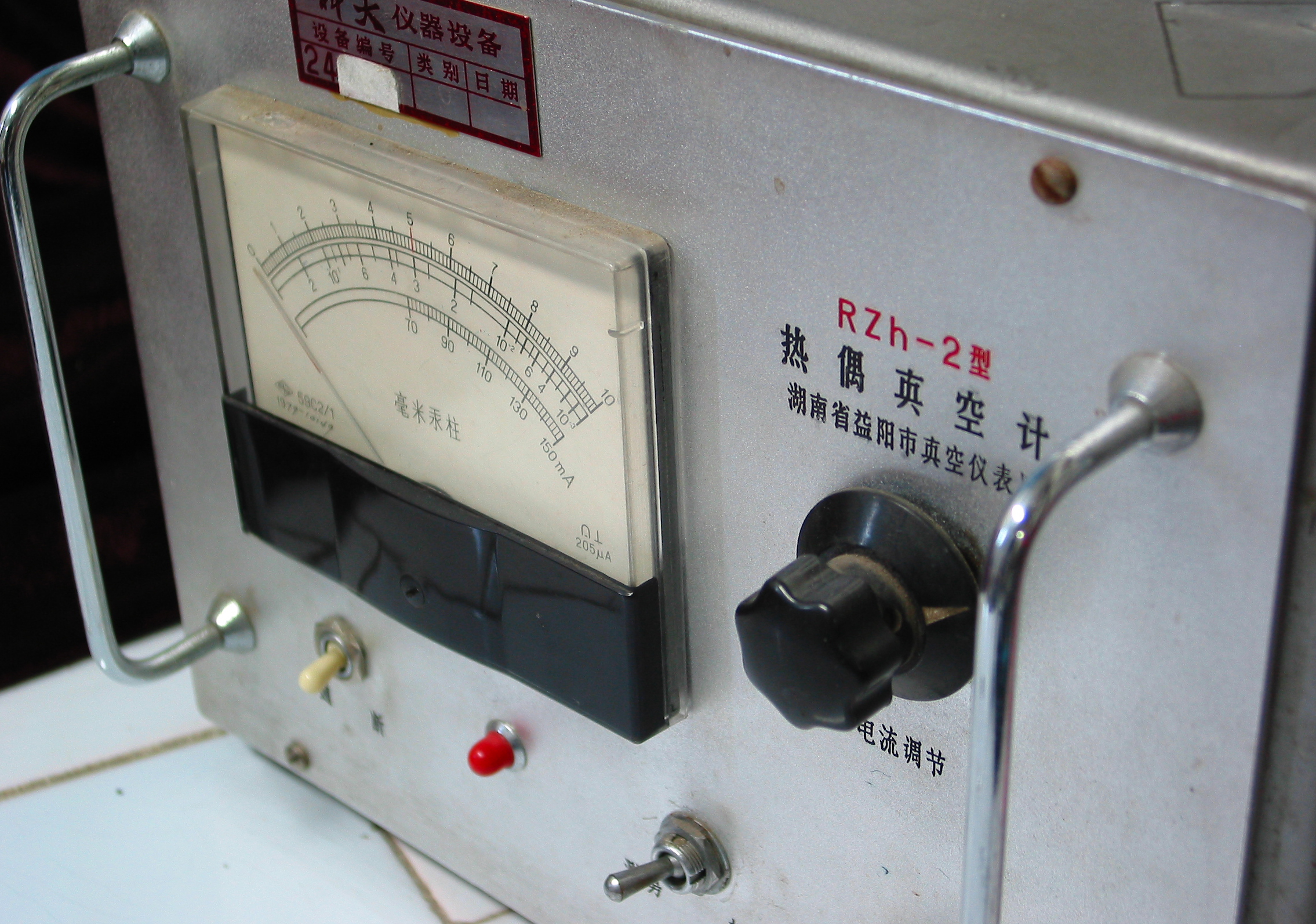

图 2 :     热偶真空计

是一种热传导真空计，利用低气压下气体的热传导与压强间的依赖关系，间接测量真空的仪器，测量范围在100-0.1Pa

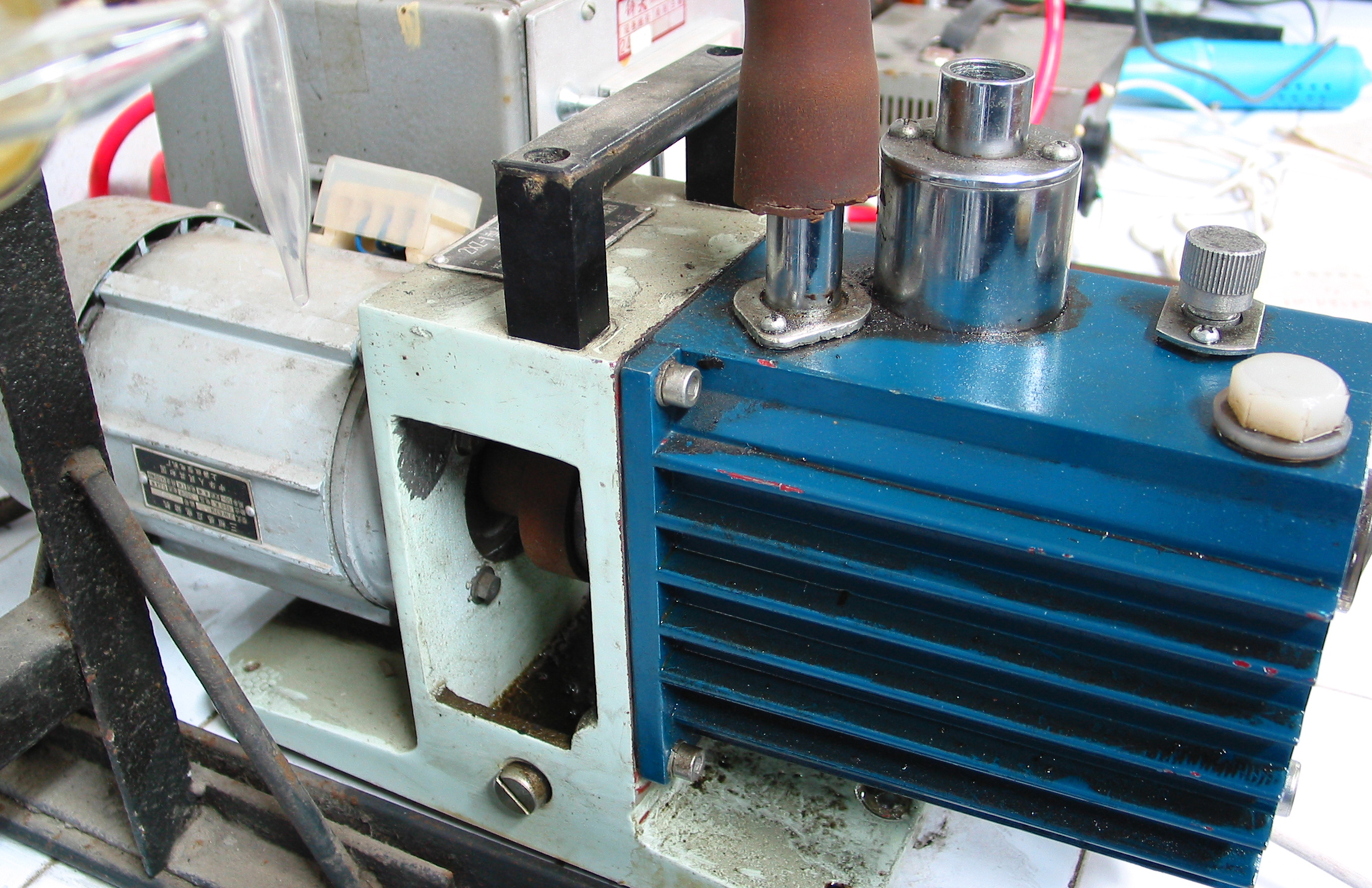

图 3 :     旋片式机械泵

旋片式机械泵是一种气压传输泵，它用油来保持密封并依靠机械方法不断地改变泵内吸气空腔的体积，使被抽容器内气体的体积不断膨胀从而获得真空。它是一种低真空泵，常被作为粗抽泵和前级泵。其性能参数主要有极限压强和抽气速率。

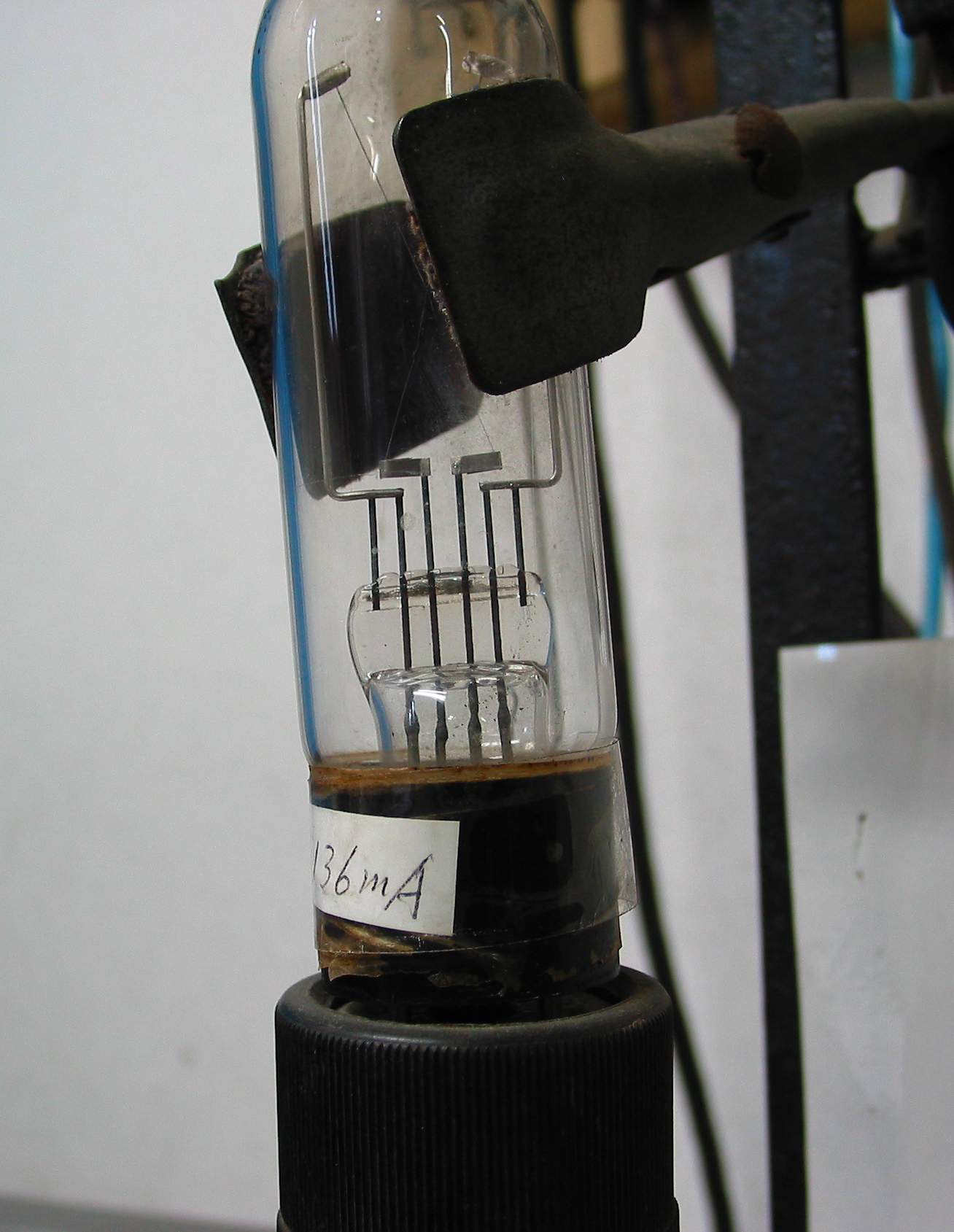

图 4 :     热偶规管

管中封一加热丝，及一热电偶并使二者保持热接触，在热丝上加一恒定电流，在热电偶两端用毫伏表测量热电动势，管中真空度升高，热丝温度升高，热电动势增高，经校准可由热电动势读出真空度。

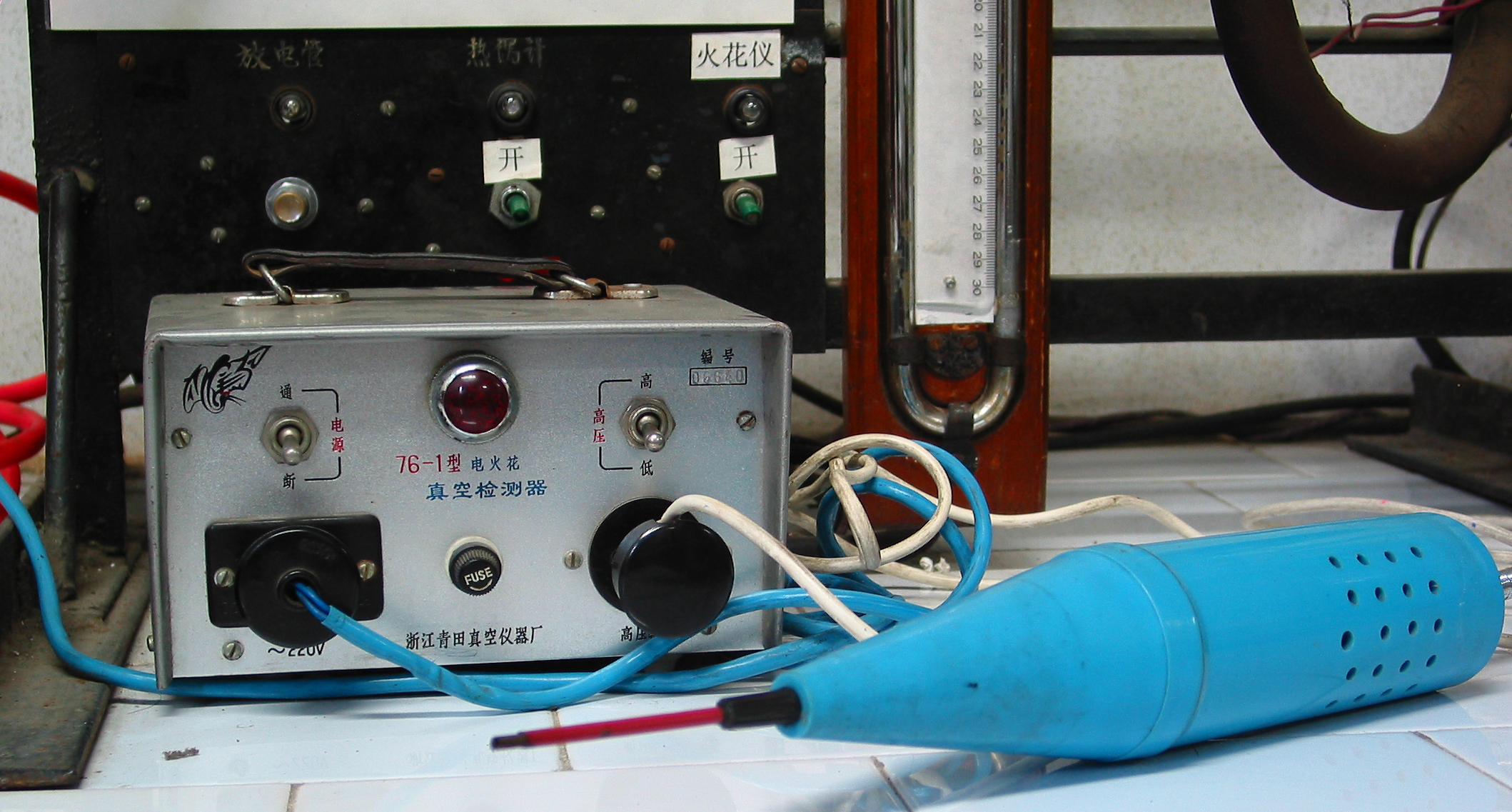

图 5 :     高频电火花真空测定仪

高频电火花真空测定仪对玻璃真空系统，可大概估计真空度的数量级。利用低真空辉光放电现象，其放电颜色与真空系统中气压和气体成分有关，不同的颜色对应于不同的真空度，测量范围在104-10-1Pa 。也可对玻璃真空系统进行捡漏。

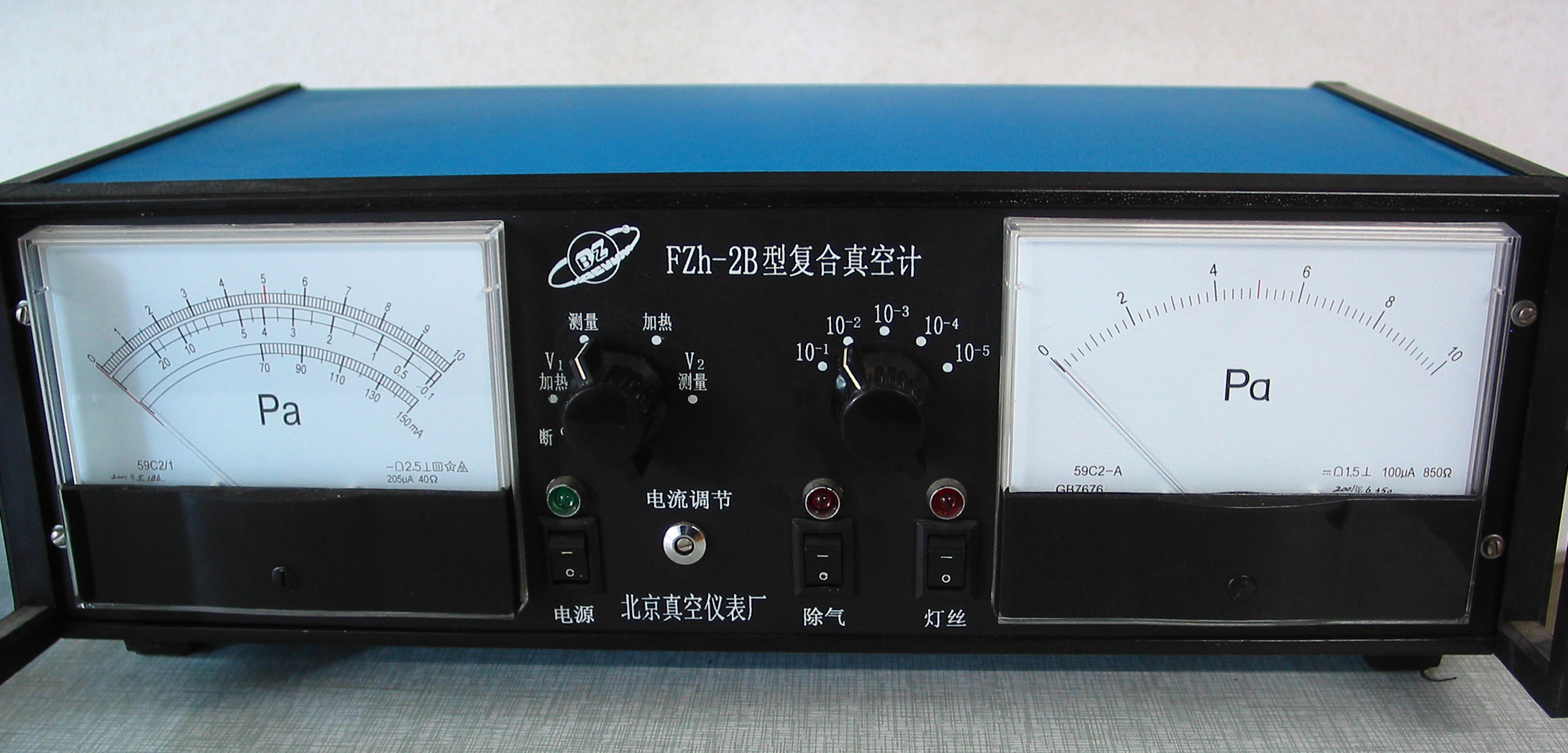

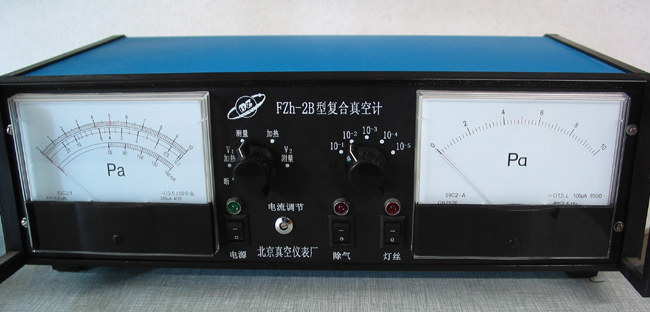

图 6 :     FZh-2B型复合真空计
