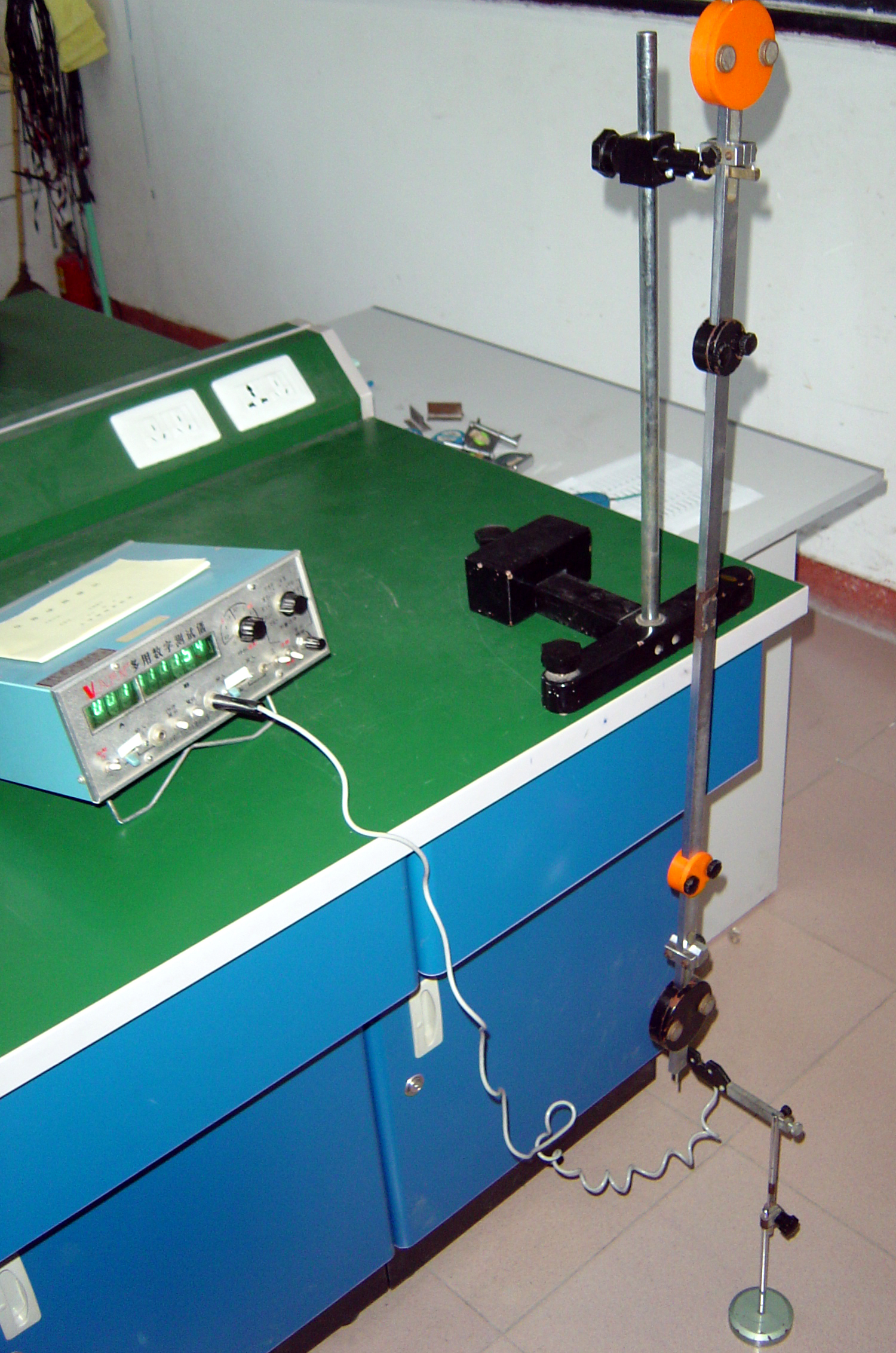

图 1 :     凯特摆测量重力加速度实验仪器

包括凯特摆、光电探头和多用数字测试仪。

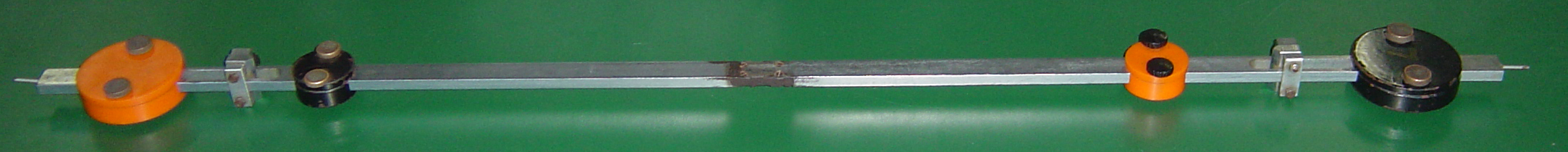

图 2 :     凯特摆

凯特摆的两端共大小4个摆锤，调节摆锤的位置可以改变凯特摆的重心，两端相同的位置各有一个固定刀口。实验之前需要先调节凯特摆的重心位置，重心调节完成的标志是：使用任何一个刀口时，凯特摆的摆动周期相同。

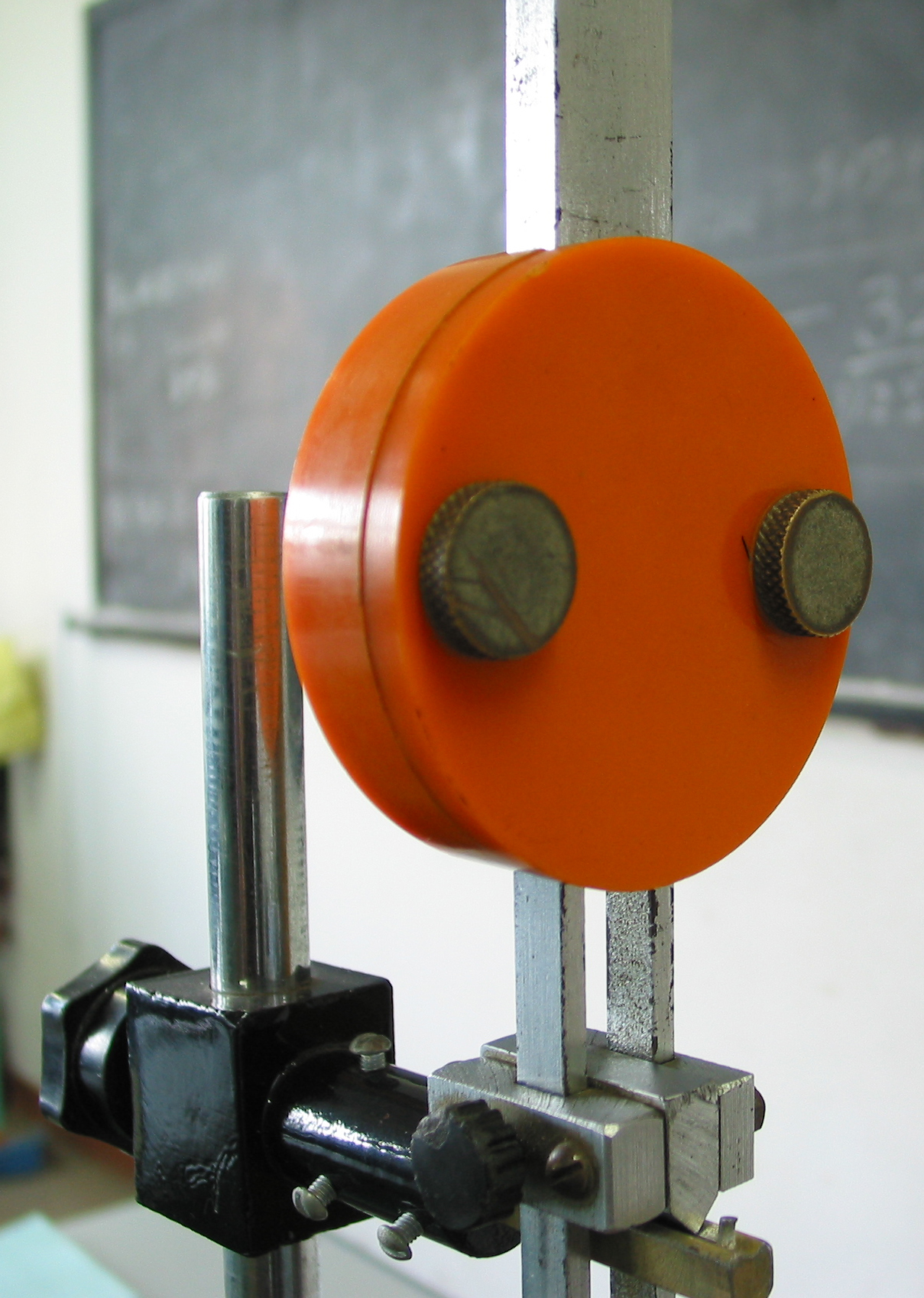

图 3 :     凯特摆的大摆锤

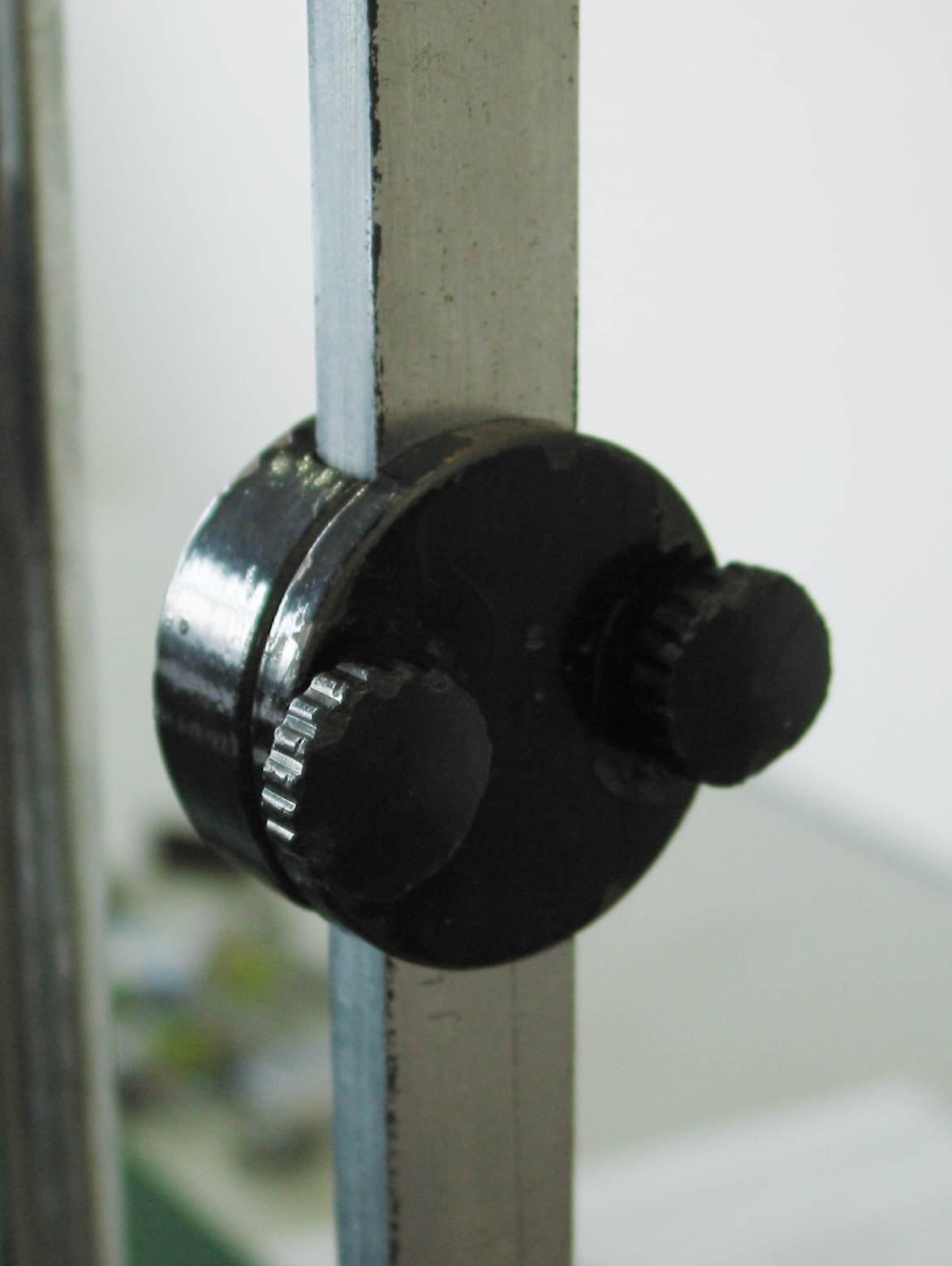

图 4 :     凯特摆的小摆锤

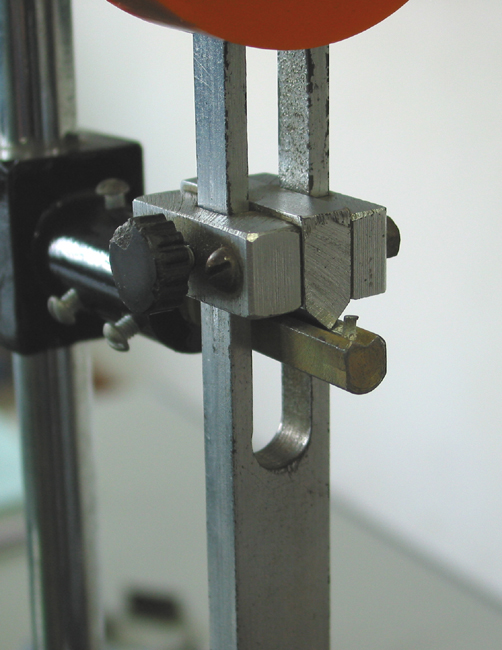

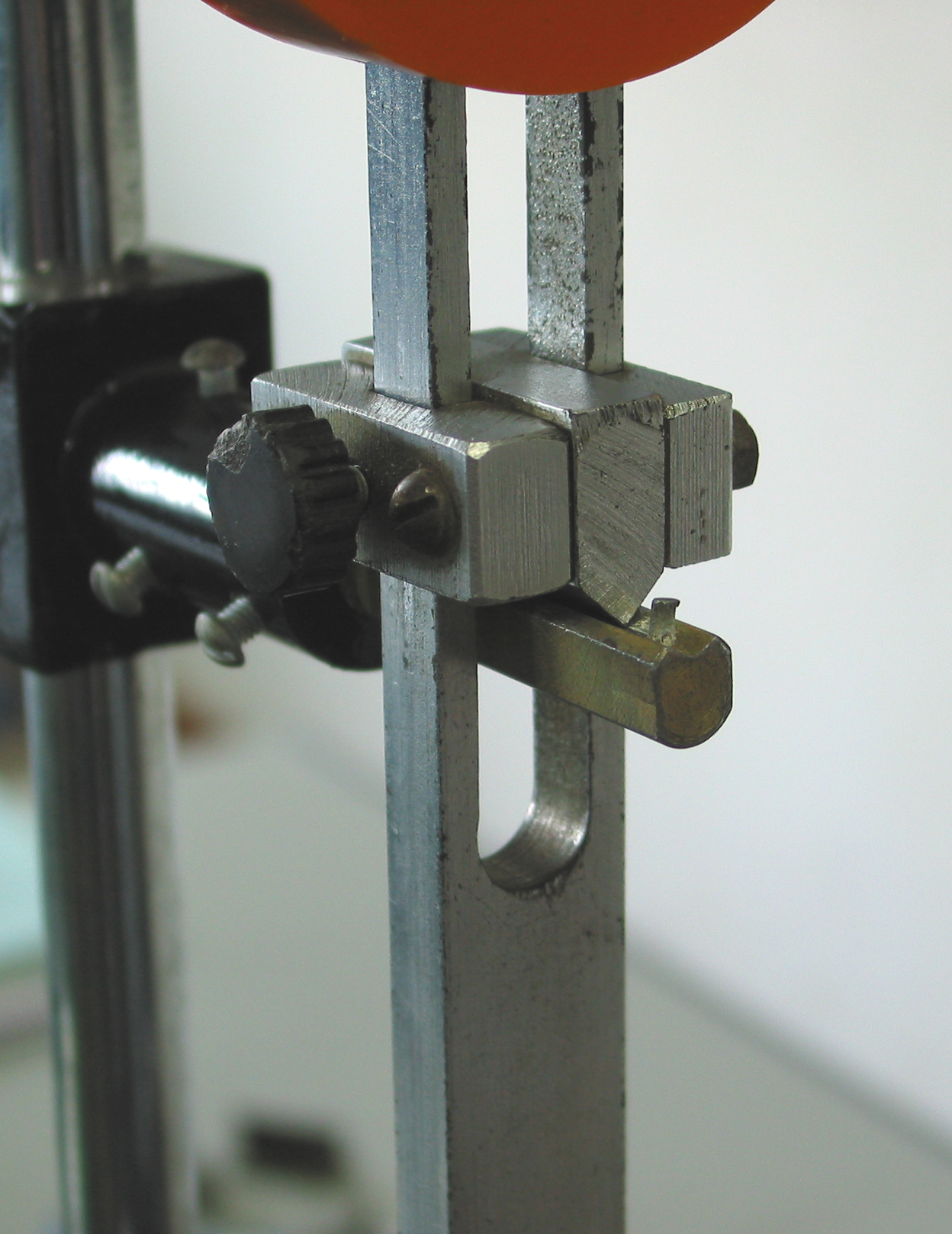

图 5 :     固定刀口和V形刀承

可将摆杆悬挂到支架上，使摆杆能在铅垂面内自由摆动。

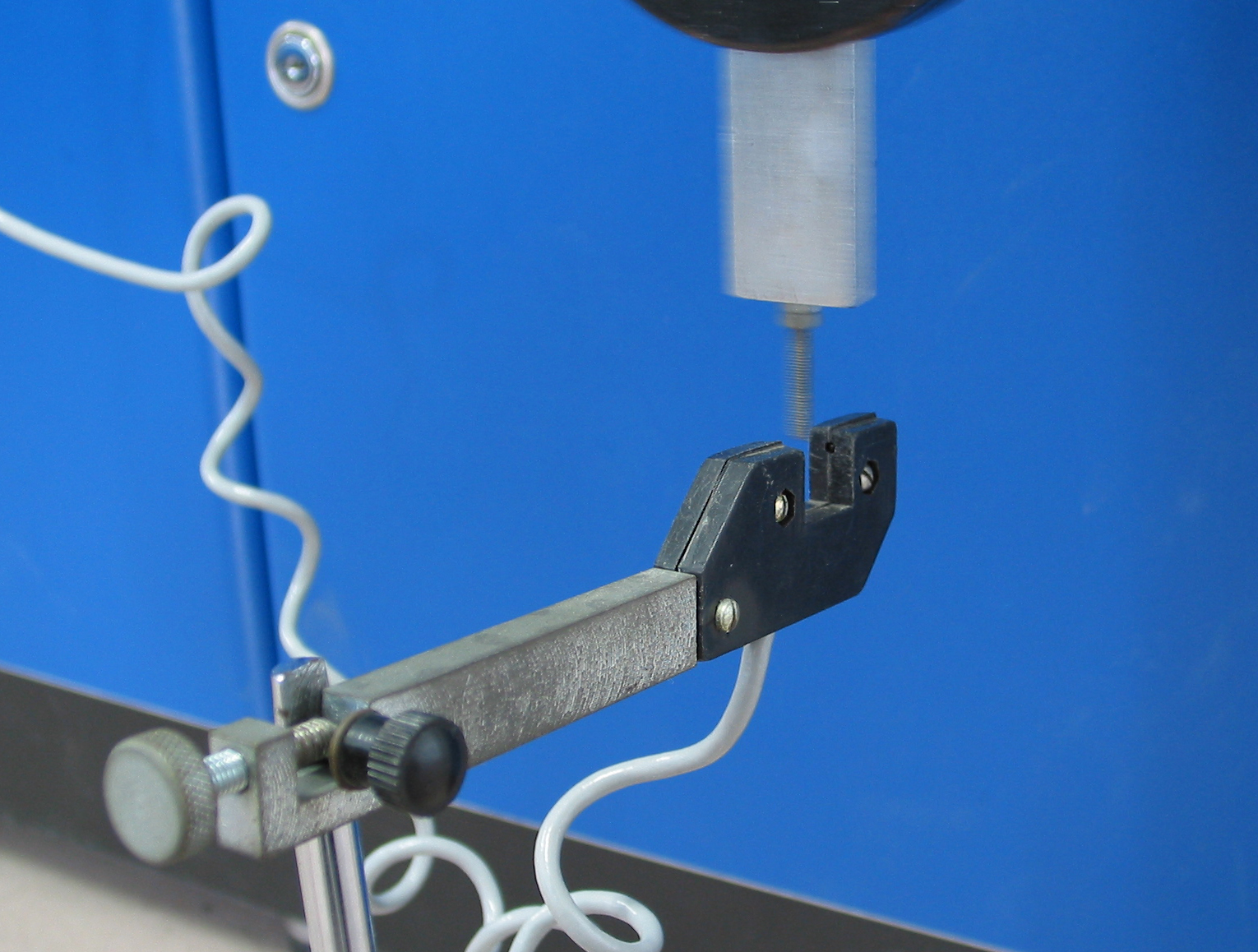

图 6 :     光电探测器（光电门）

摆杆摆动时，摆针须经过光电探测器方可记录摆动周期。光电探测器的另一端接到多用数字测试仪，两次同向经过光电门的时间为摆动周期。

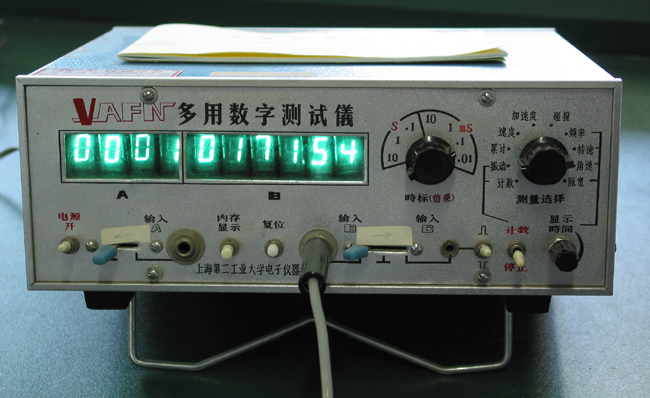

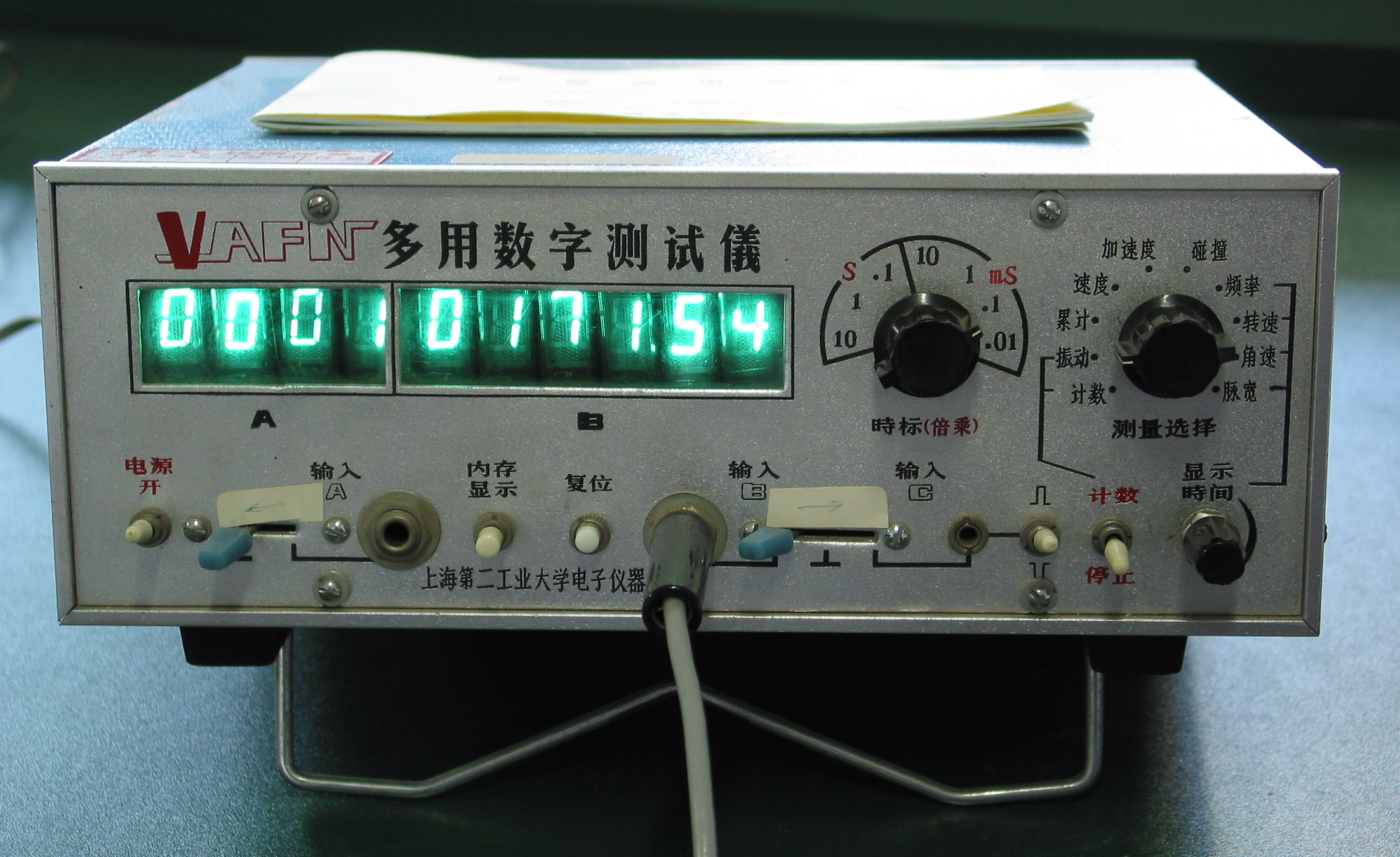

图 7 :     多用数字测试仪

多用数字测试仪可测速度、加速度、频率等。本实验中主要用来测周期，可记录一个或多个周期的时间。
