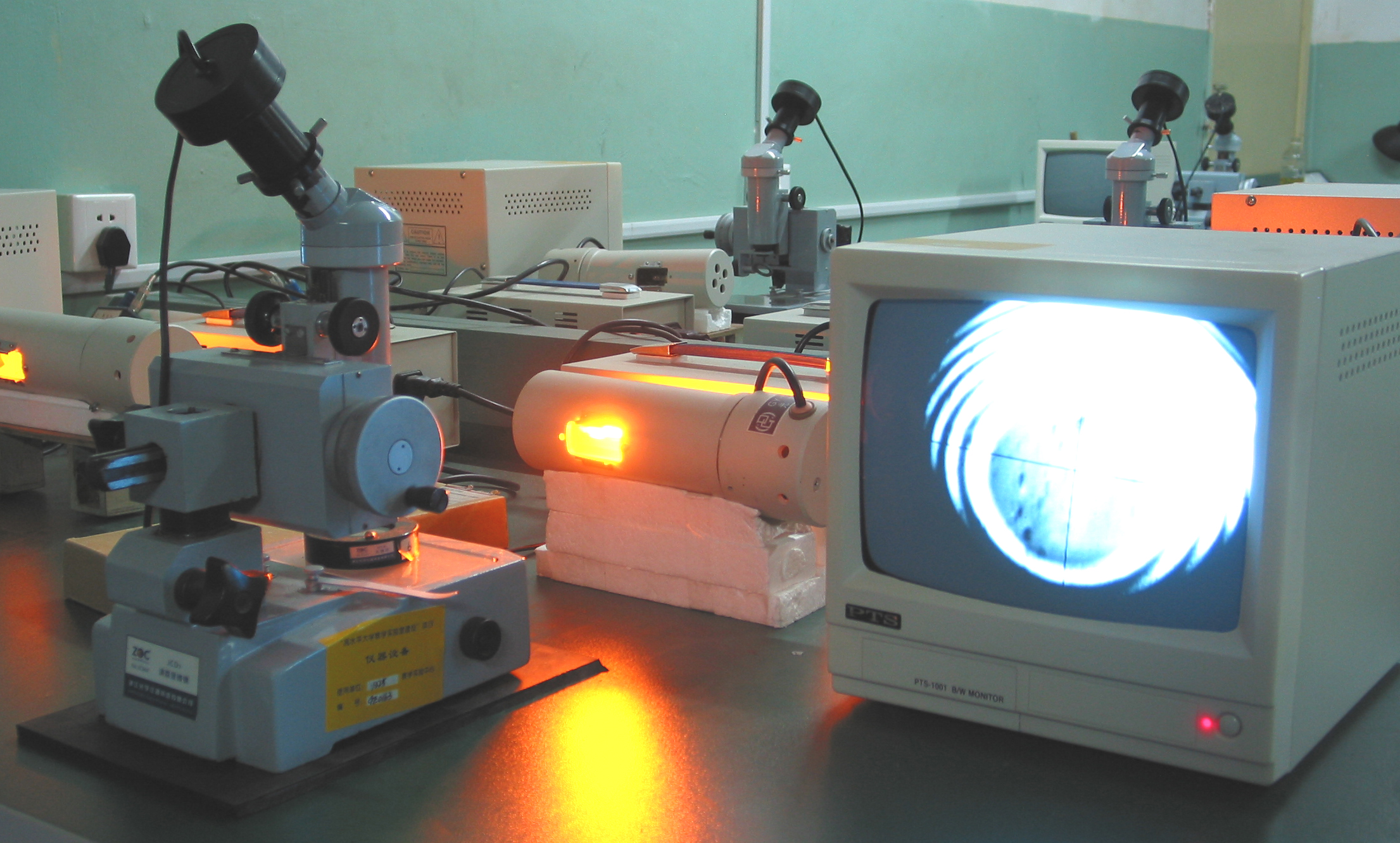

图 1 :     干涉法测微小量实验整套装置

读数显微镜、钠光电源及钠光灯、牛顿环、劈尖、摄像头和显示器。

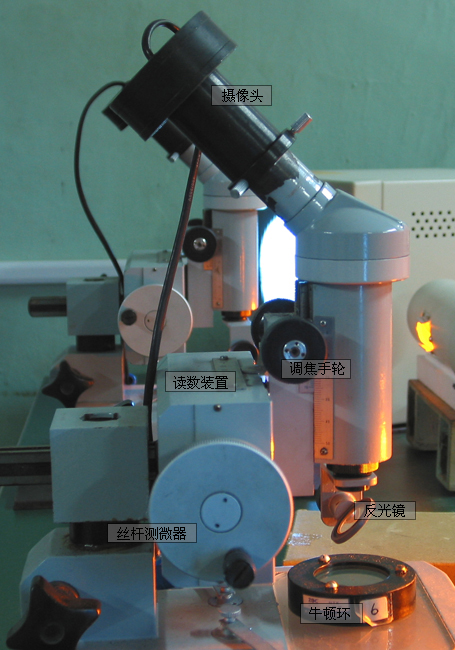

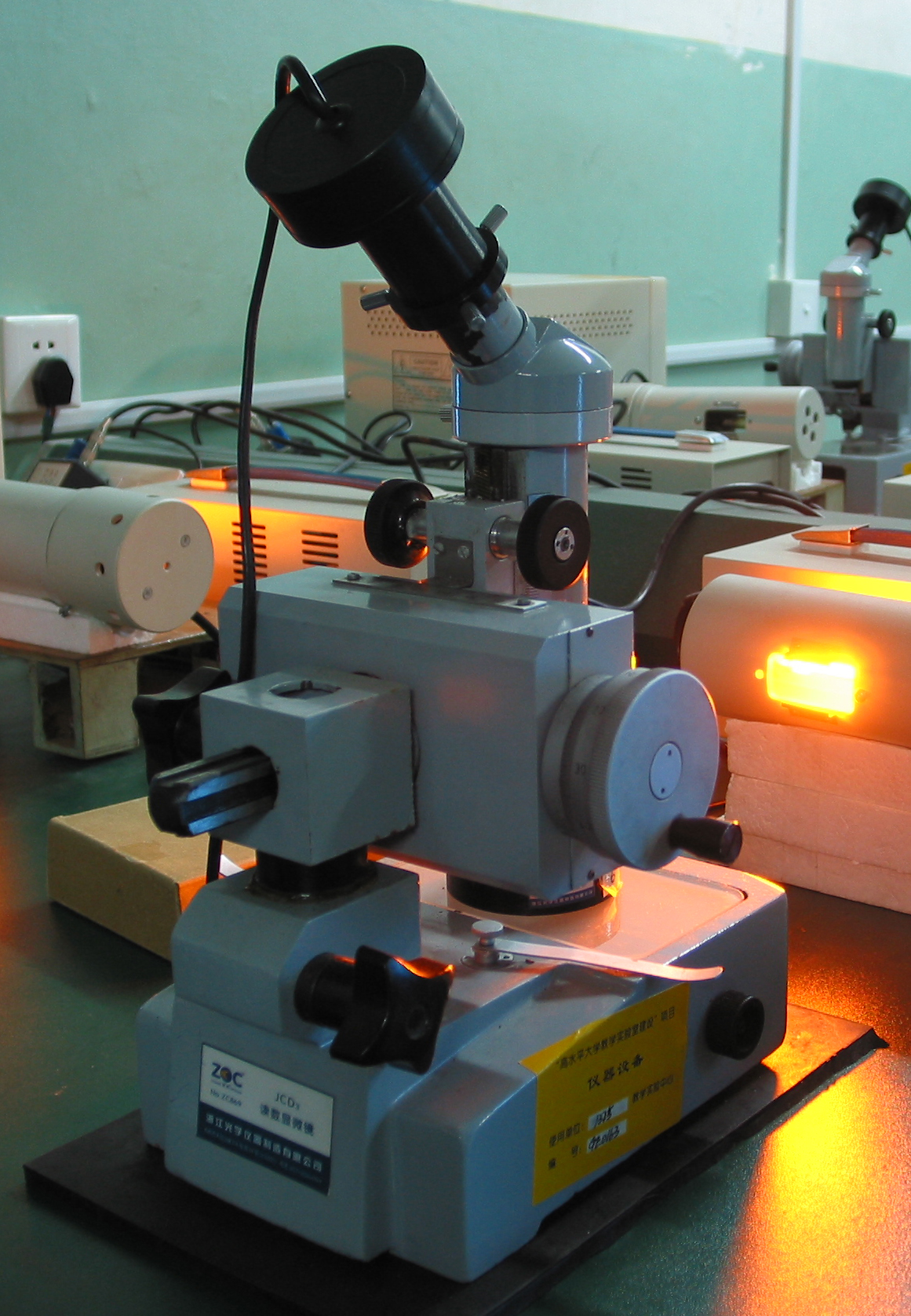

图 2 :     读数显微镜

读数显微镜是测量微小长度的一种精密仪器，它由读数装置、载物台和镜筒（目镜、物镜和调焦装置）组成。

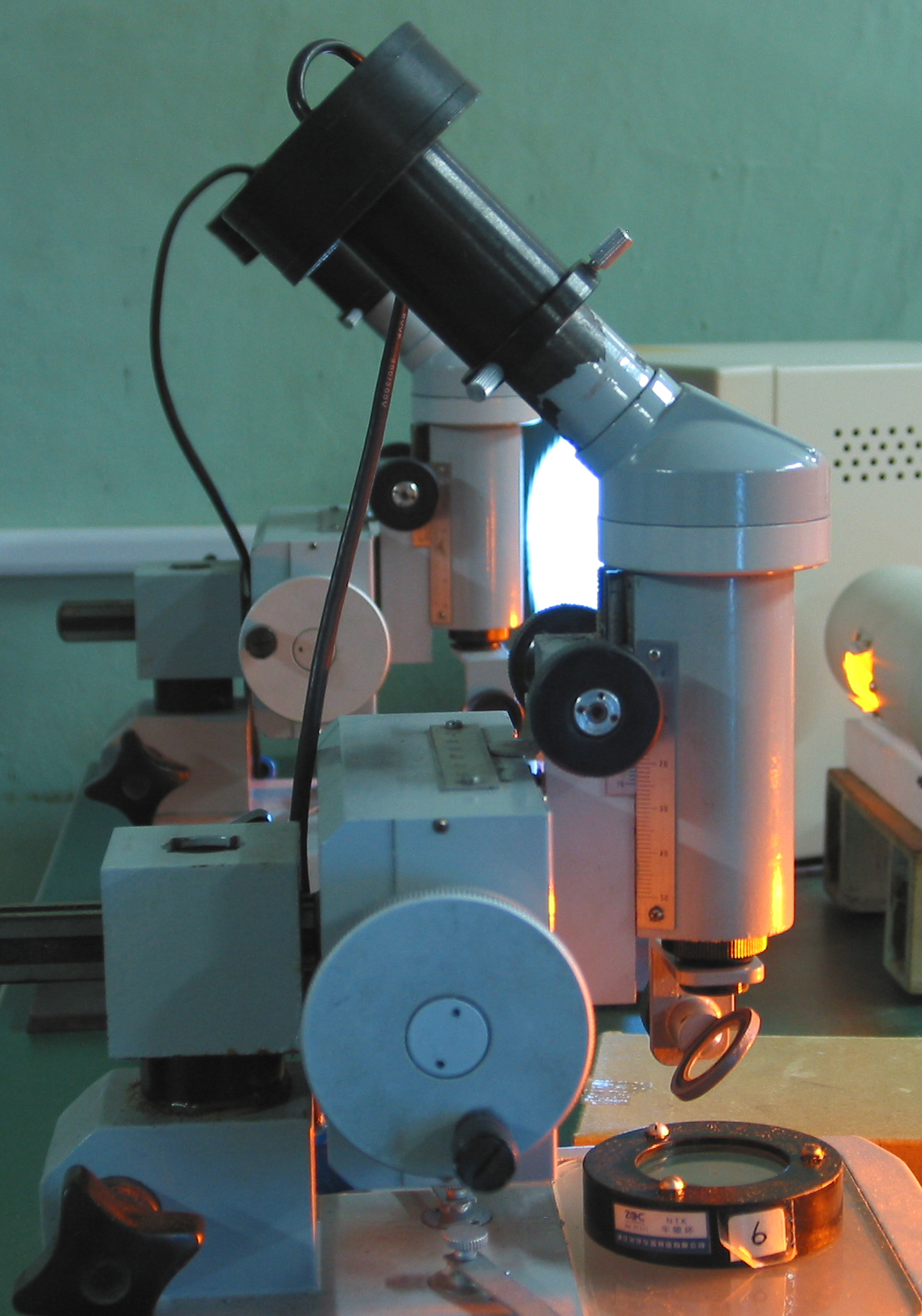

图 3 :     读数显微镜局部

反光镜：钠光通过反光镜（放置 ），垂直照射牛顿环，调节反光镜使视场最亮。

牛顿环放在反光镜下（不要颠倒），载物台上。

注意：载物台下的反光镜不能用，应关闭，用物镜下的反光镜。

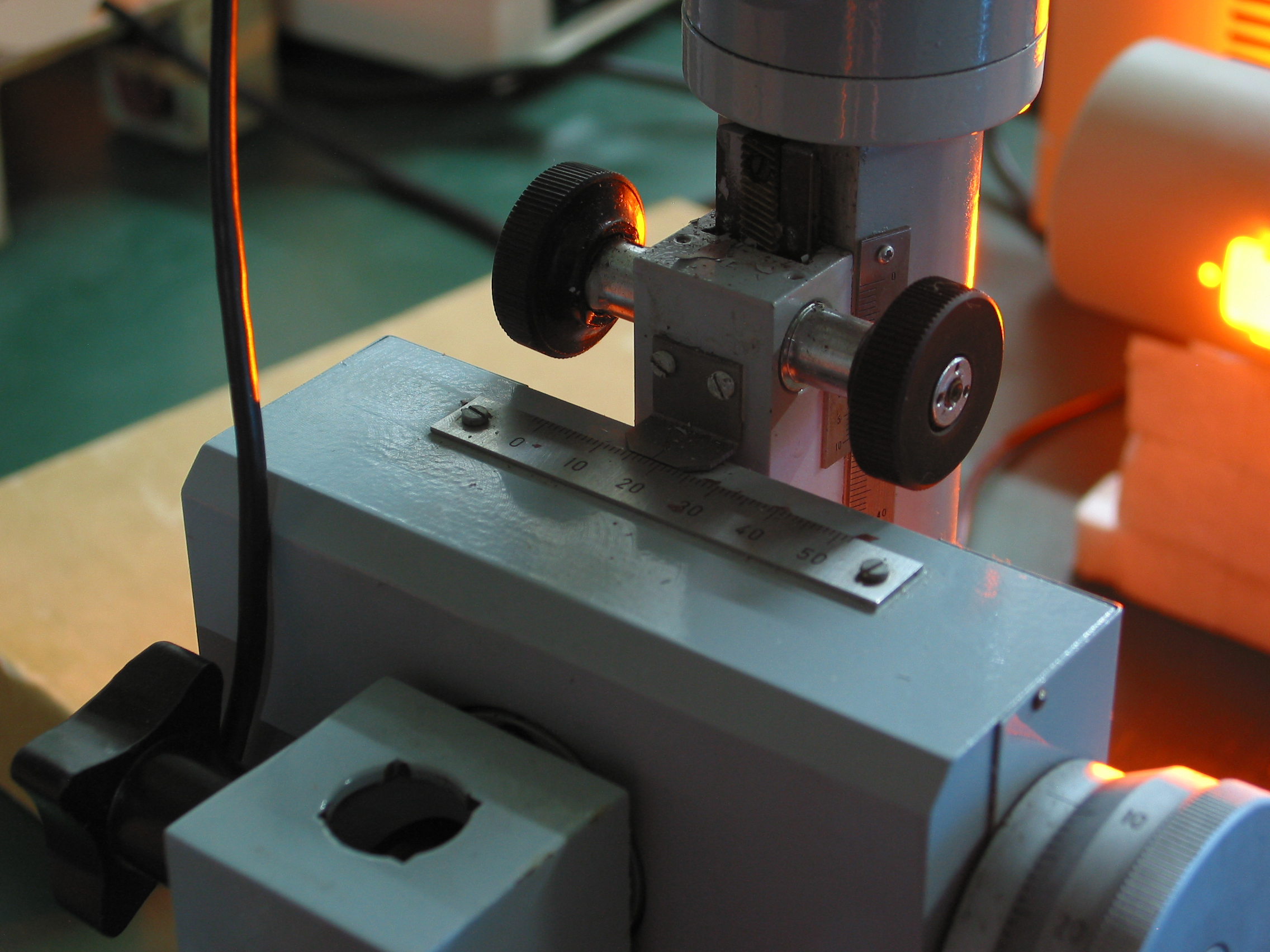

图 4 :     读数显微镜局部

读数装置：镜筒内侧是测微器（长标尺），最小刻度为1mm，不足1mm看右边丝杆测微器（鼓轮），转达一圈为1mm，最小刻度为0.01mm（千分尺）。

调焦手轮：镜筒两侧黑色的旋钮，上下慢慢移动，要耐心，看到环，将牛顿环移至十字叉丝中间，并聚焦，使图象清晰。

注意：丝杆测微器不能拧过劲，易脱位。丝杆测微器（鼓轮）转动时一定要顺一个方向（考虑螺差问题）。

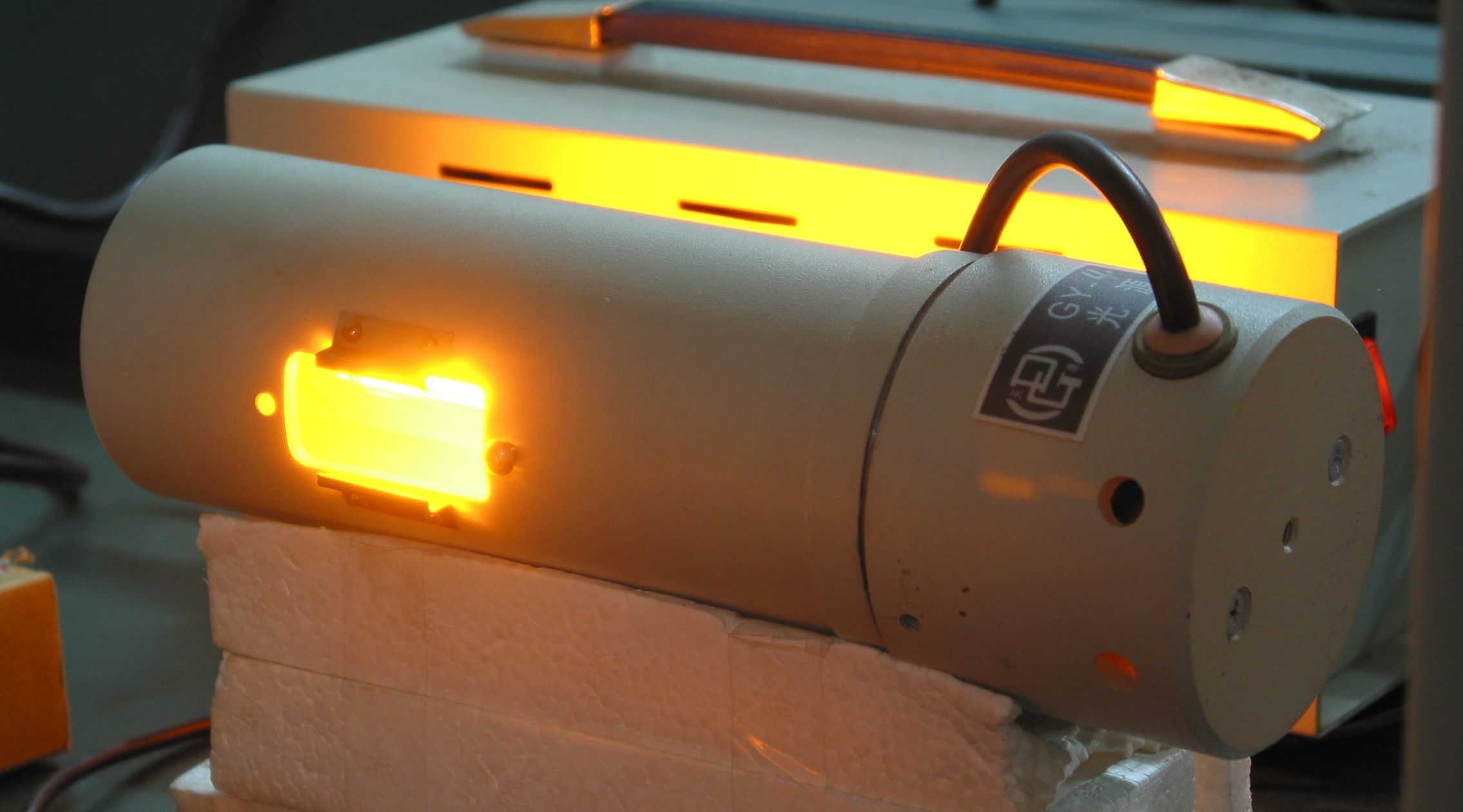

图 5 :     钠光灯

实验中钠光灯打开后，不要随意关闭，经常开、关将影响灯的寿命。

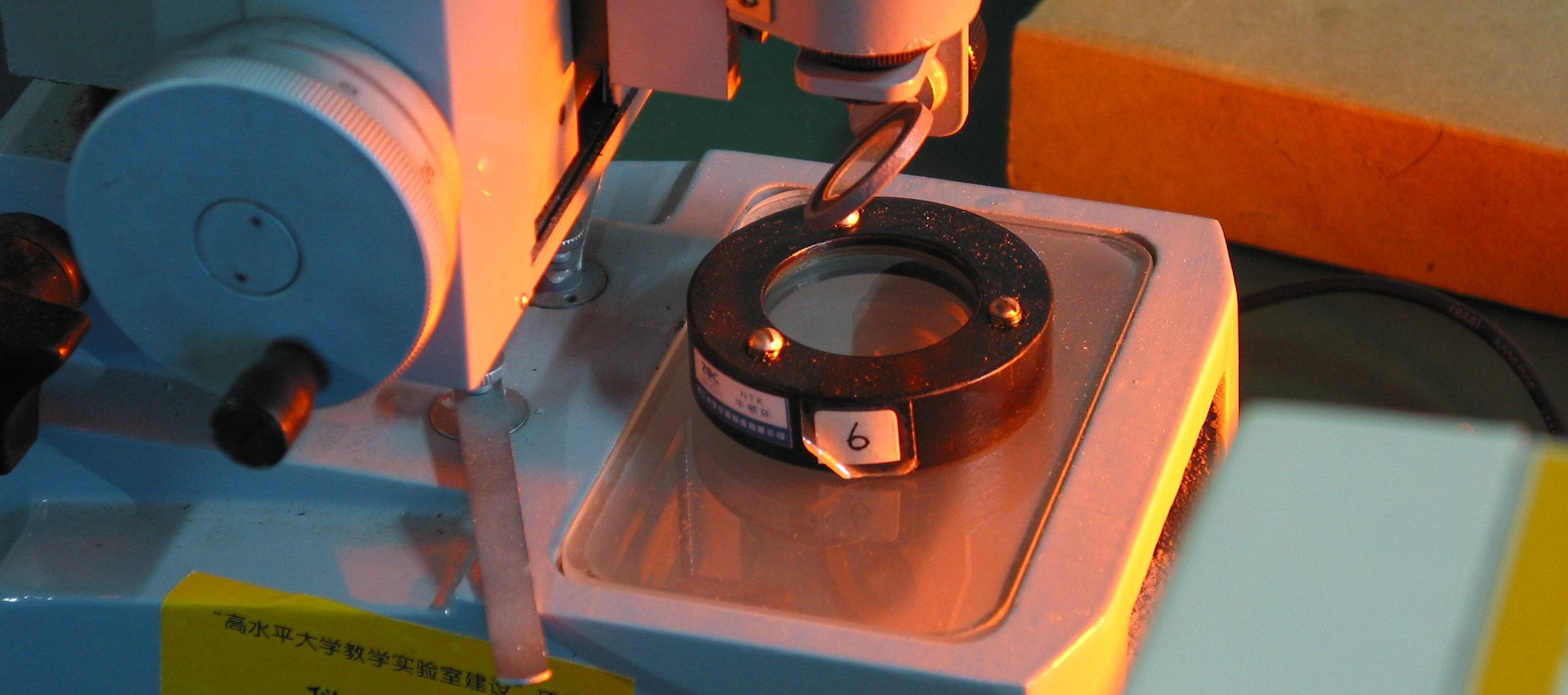

图 6 :     牛顿环



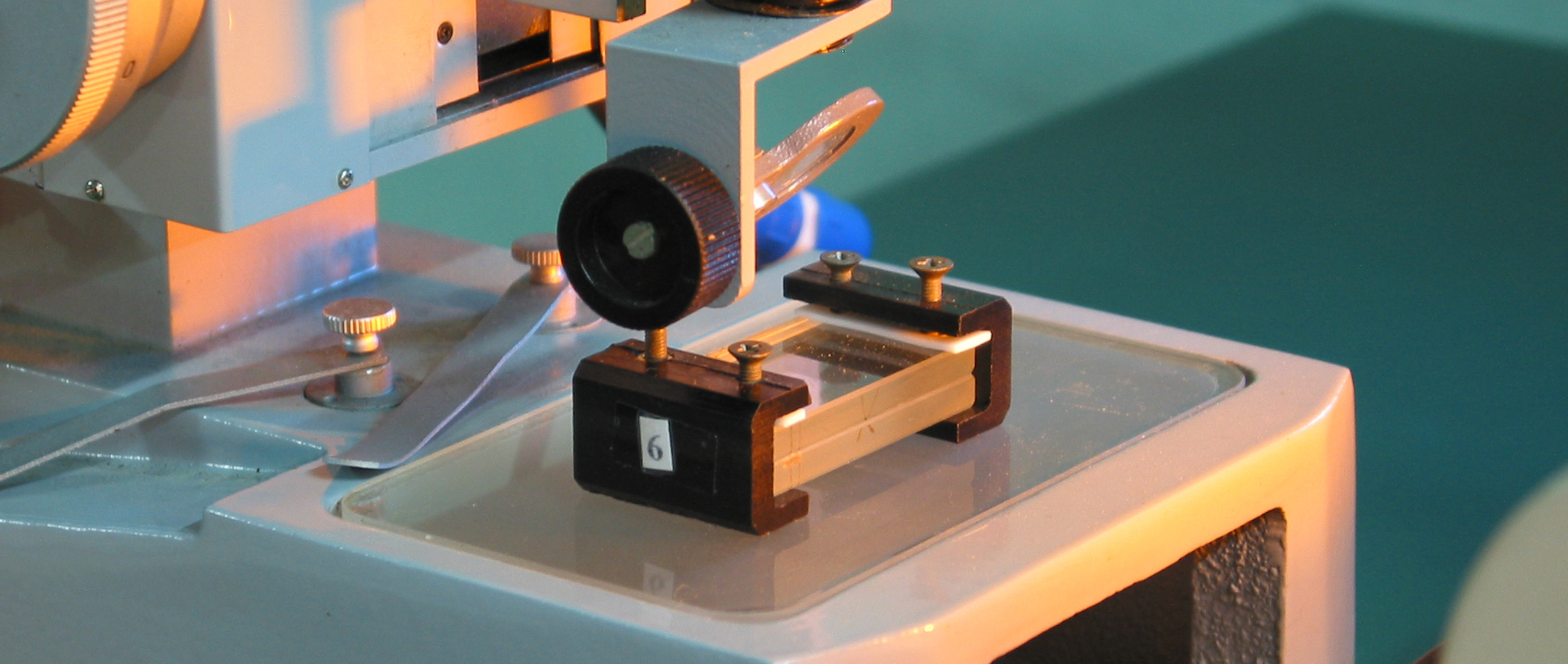

图 7 :     劈尖

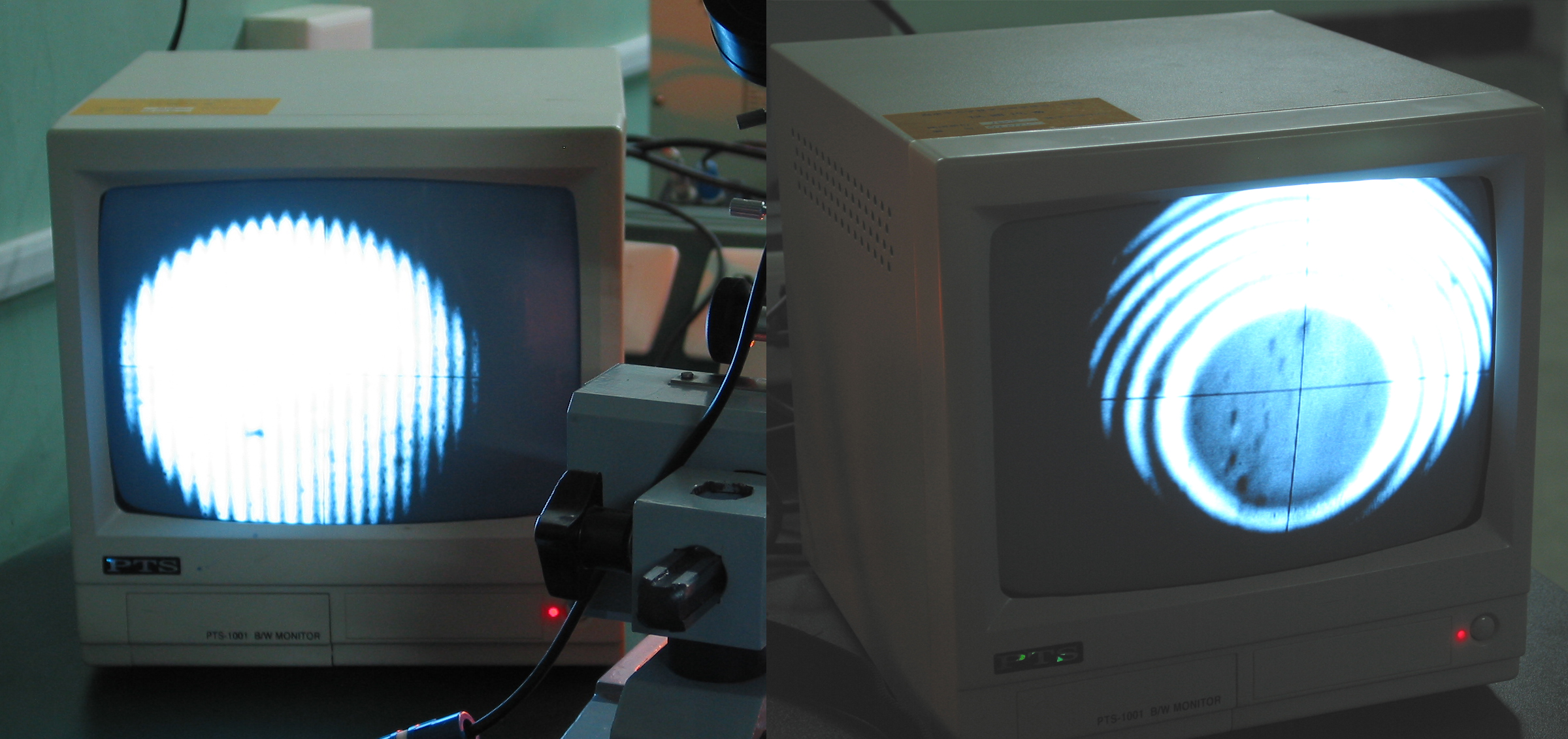

图 8 :     显示器

上图左侧是劈尖图像，右侧是牛顿环图像。显视屏下端有三个小旋钮，调节图象的稳定、对比度。
