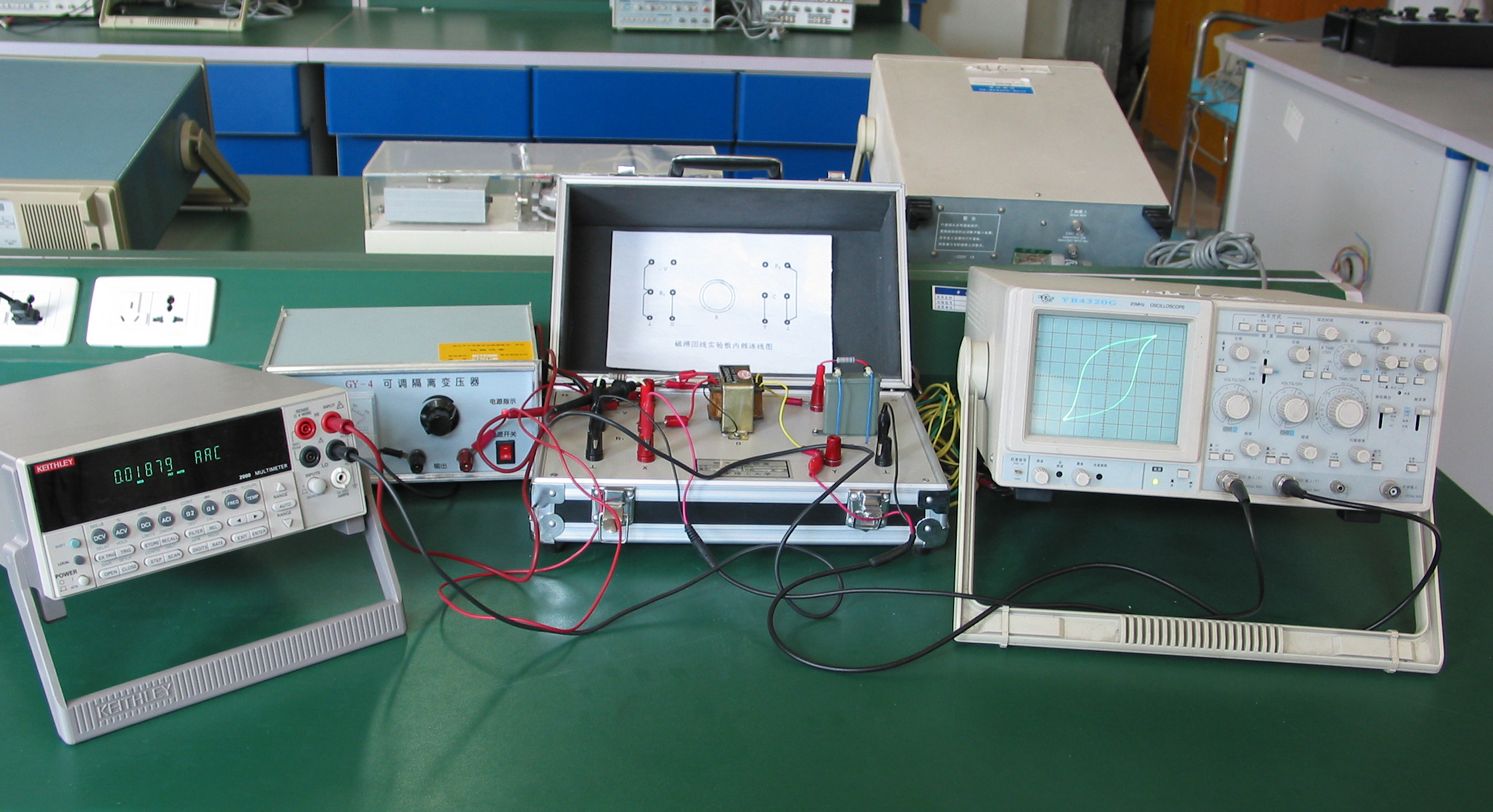

图 1 :     用示波器测动态磁滞回线实验装置

本实验装置主要由YB4320G双踪示波器、GY-4型可调隔离变压器、磁滞回线装置和数字万用表组成。

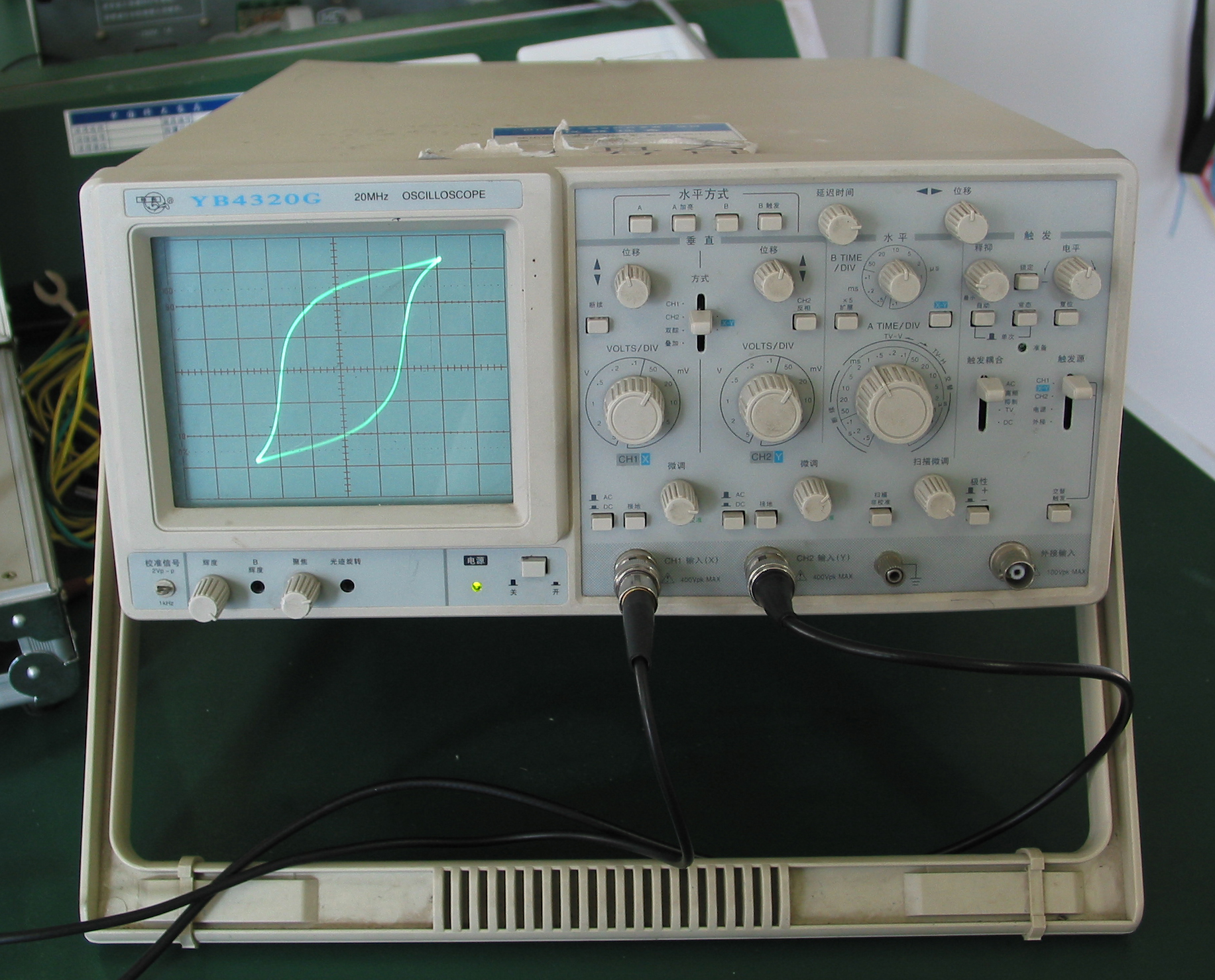

图 2 :     YB4320G双踪示波器

用于观测磁滞回线图形(图中的图形就是磁滞回线图形)。

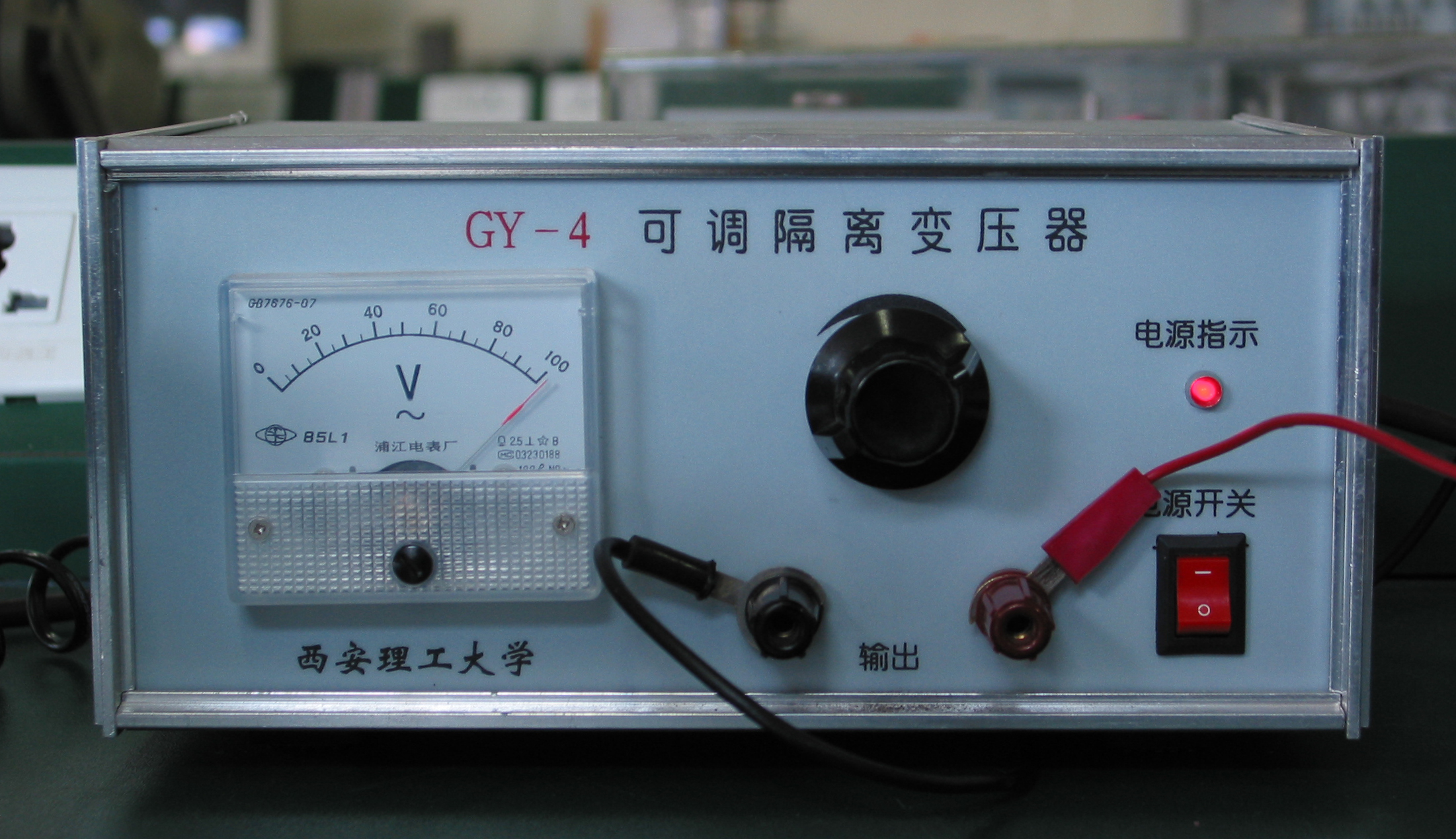

图 3 :     GY-4型可调隔离变压器

给磁化线圈提供输入电压。

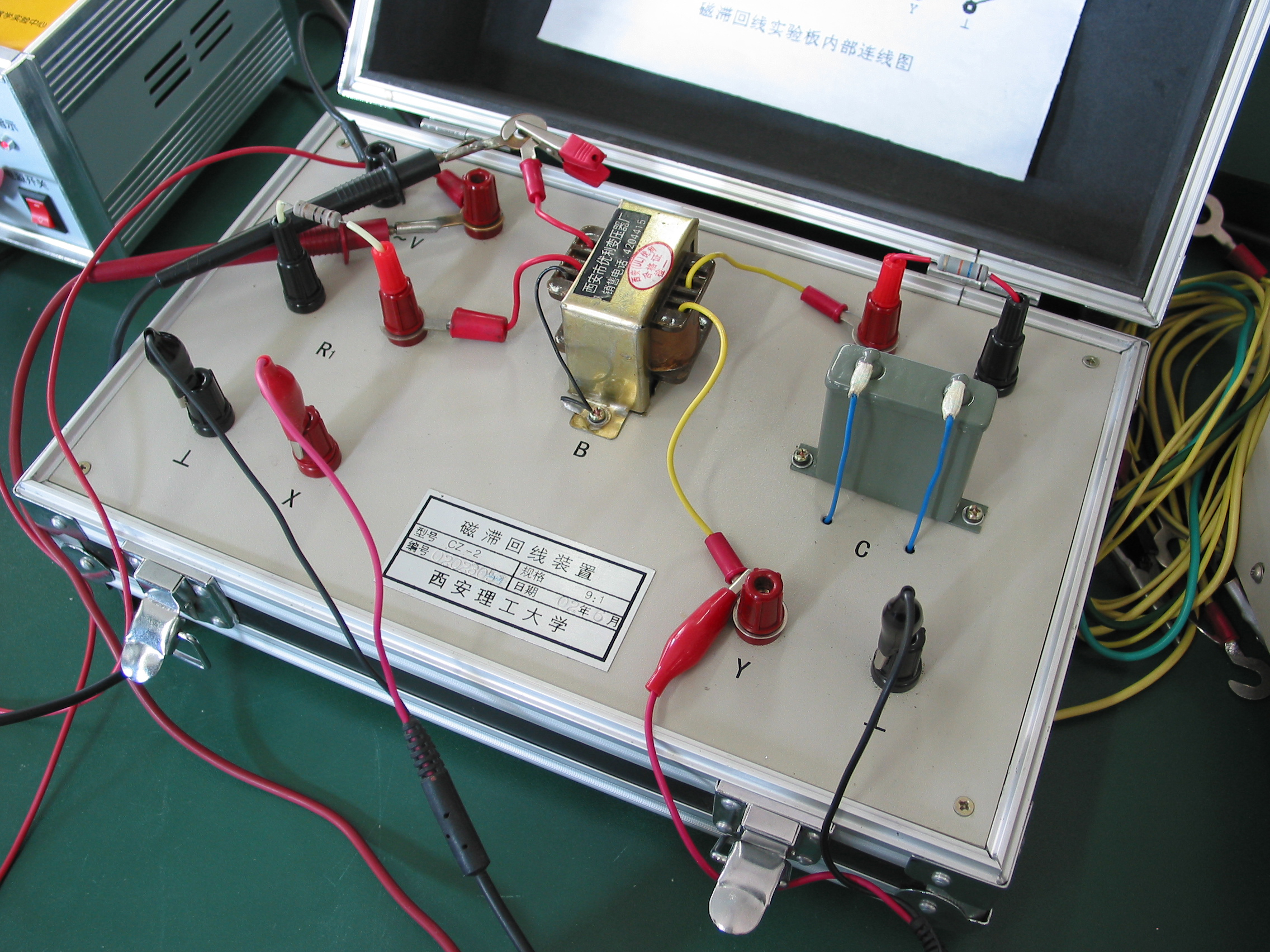

图 4 :     磁滞回线装置

中间变压器即是磁化样品。

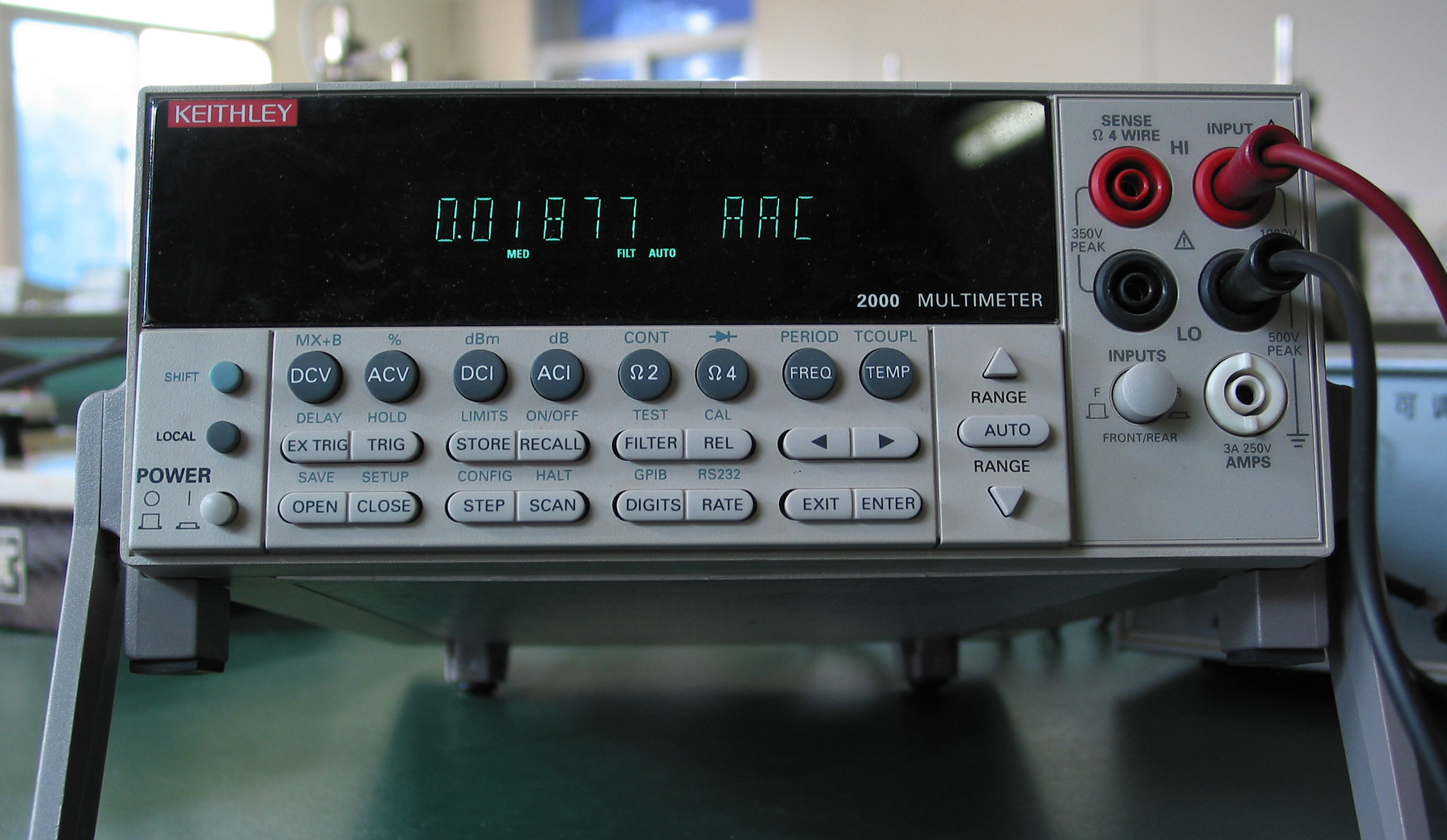

图 5 :     数字万用表

用于测量磁化电流大小。
