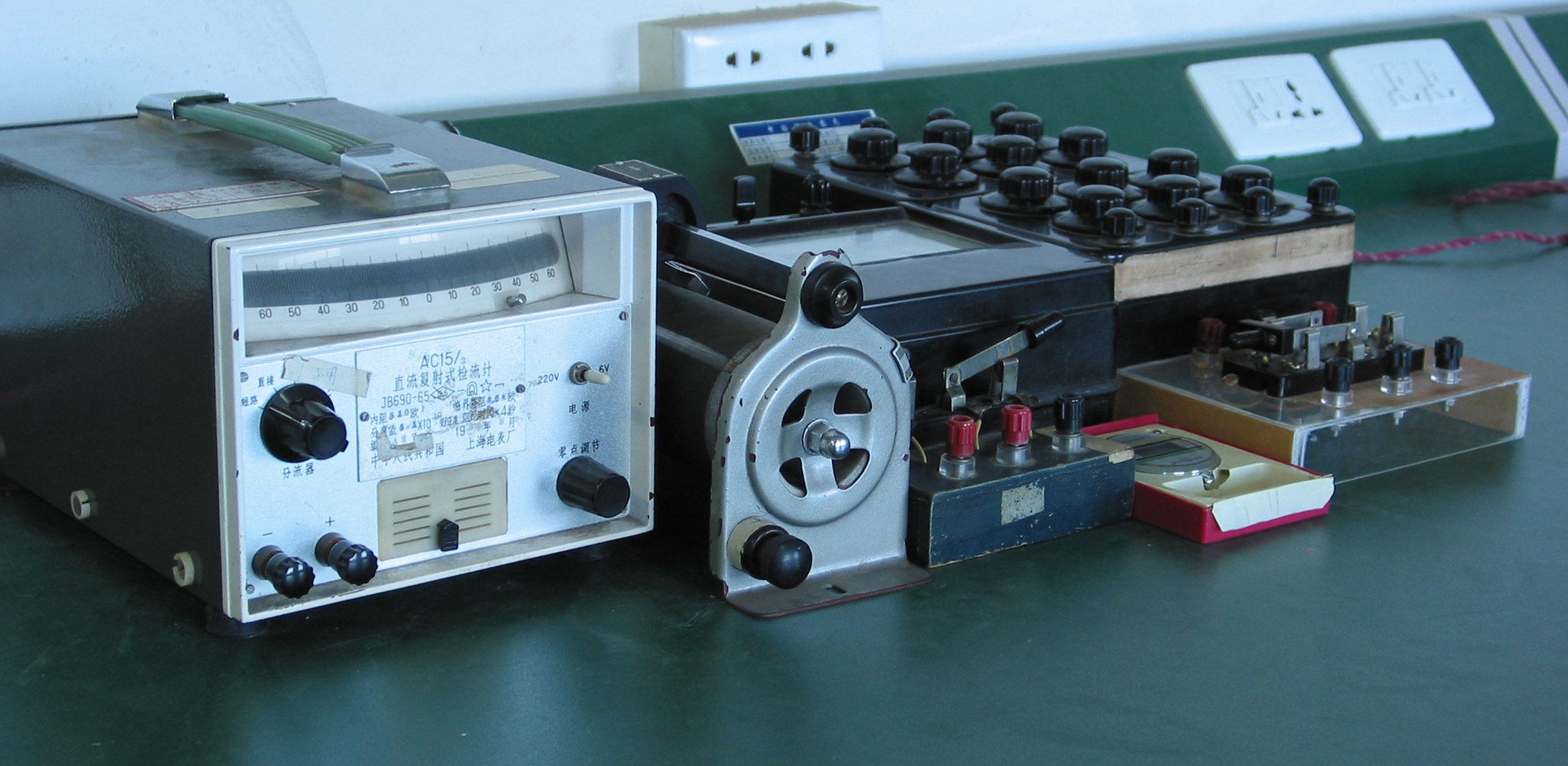

图 1 :     检流计的特性实验装置

包括： AC-15/3-6直流复射式检流计(光点检流计)、滑线电阻、电压表、电阻箱、开关等。

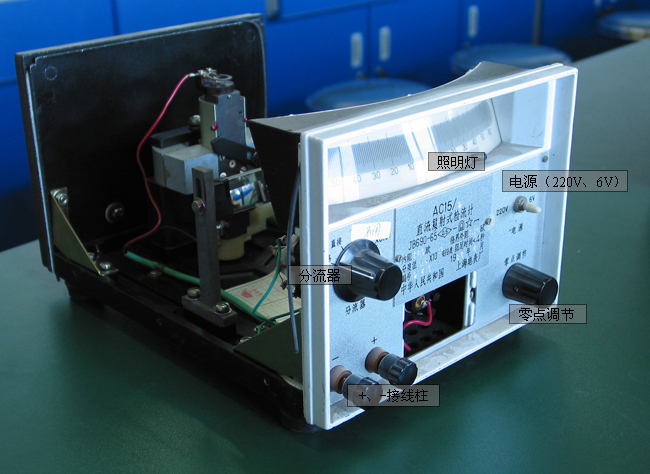

图 2 :     AC-15/3-6直流复射式检流计(光点检流计)面板

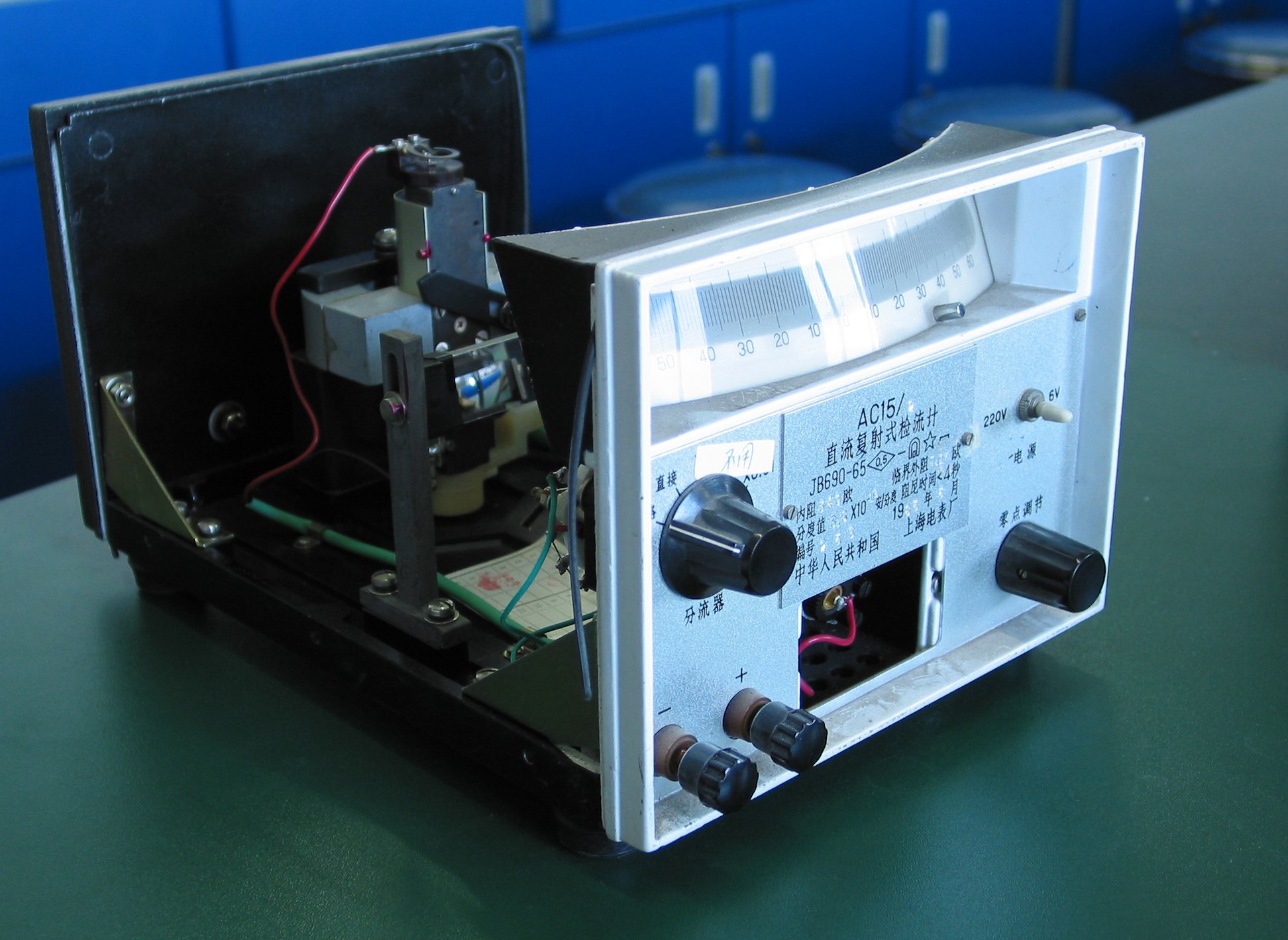

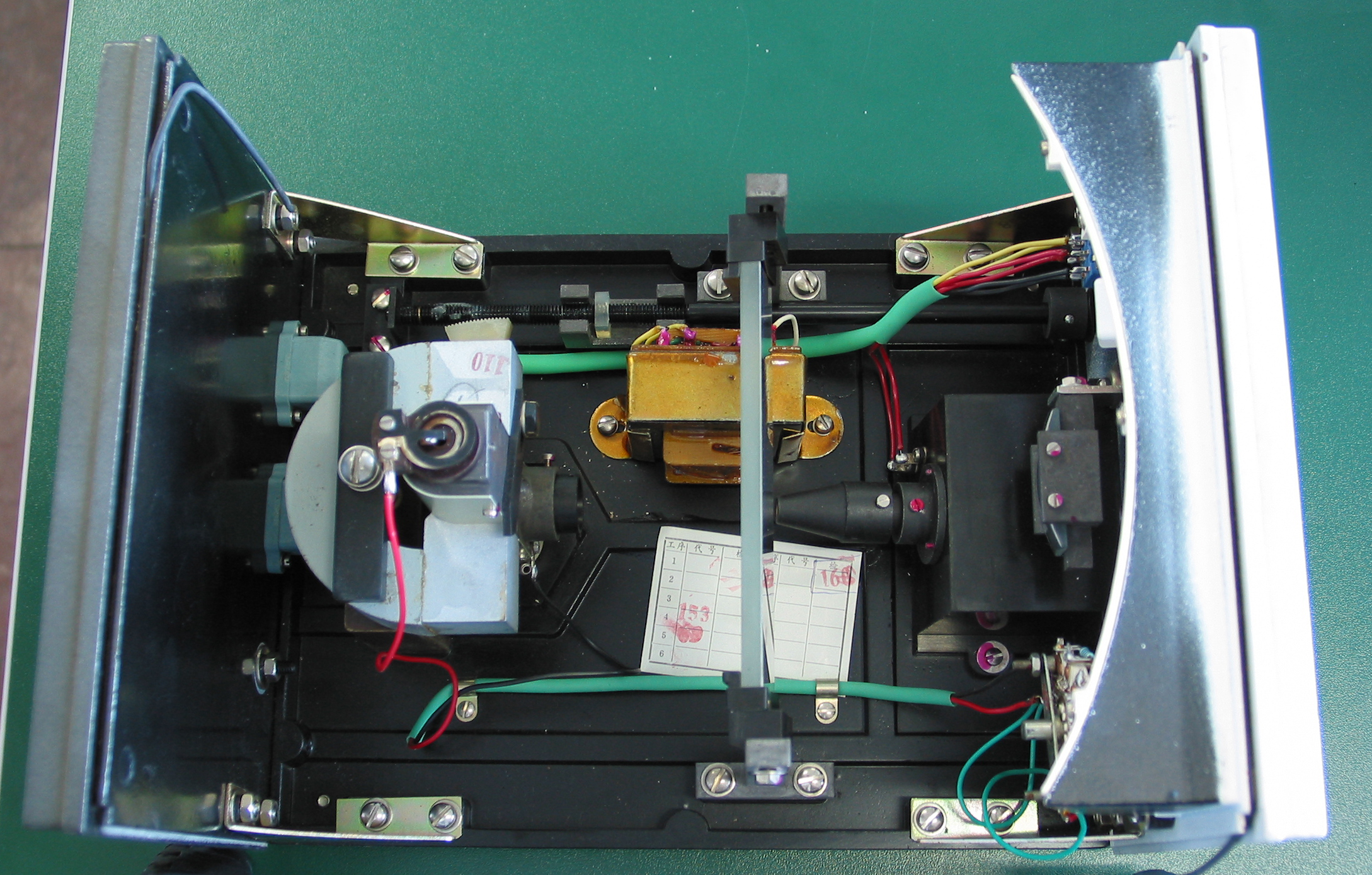

图 3 :     AC-15/3-6直流复射式检流计(光点检流计)内部结构

AC-15/3-6直流检流计是属于便携型磁电式结构。它的测量机构工作原理是基于有电流经过线圈与永久磁铁磁场间的互相作用，活动线圈放置在软铁所制成的铁心及永久磁铁中间，当有电流通过导电游丝，拉丝而经过线圈时，检流计活动部分产生转矩而转动，检流计活动部分偏转的角度依通过线圈的电流值，拉丝及导电游丝的反作用力矩所决定。



图 4 :     检流计工作光路图

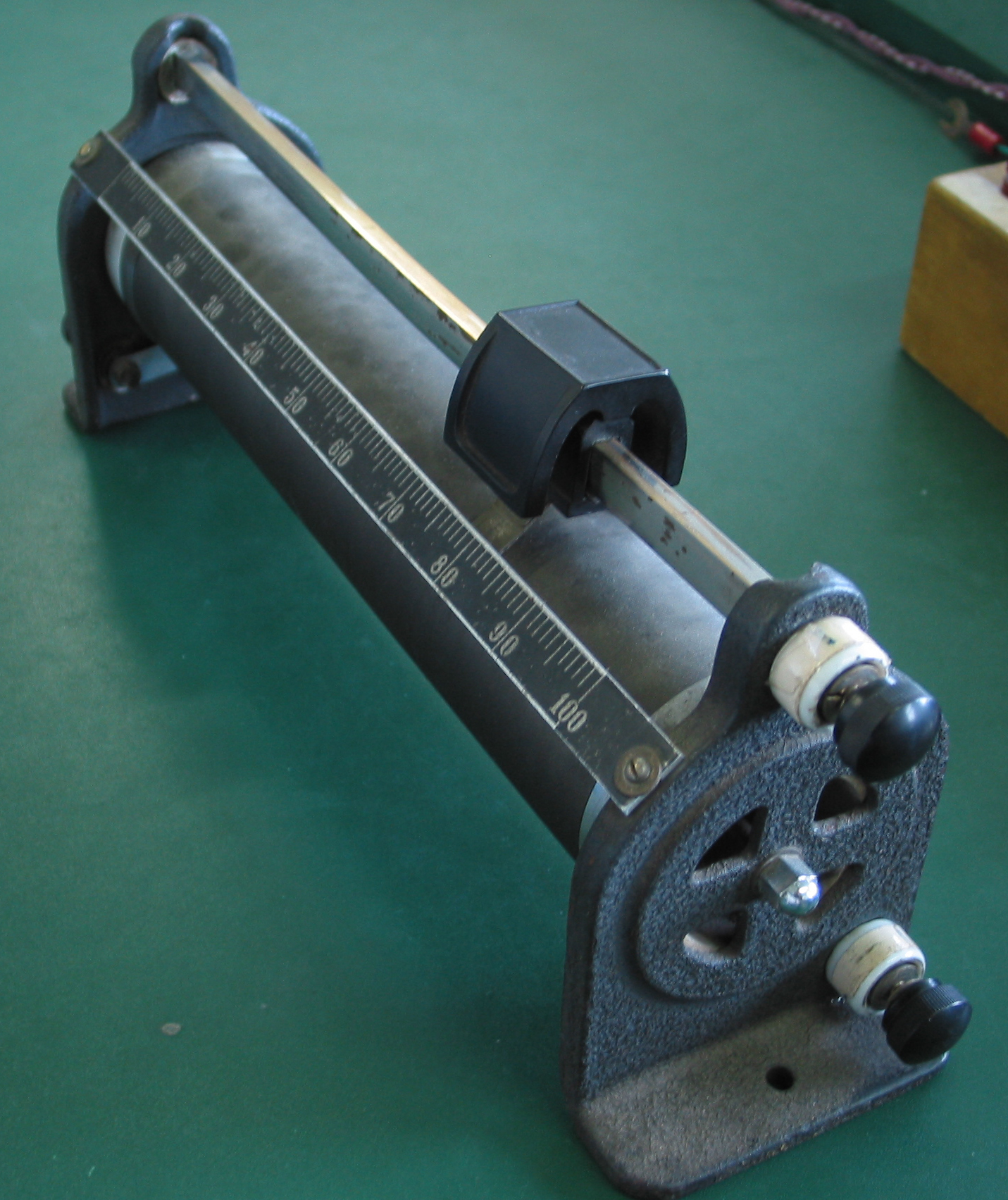

图 5 :     滑线电阻器

由于检流计极其灵敏，一般通过的电流不能超过1μA，否则要损坏检流计，在实际测量电路中，电压经两次分压后得到很小的电压（常小于1μA）才加到检流计电路中去，第一次就用滑线电阻器分压。

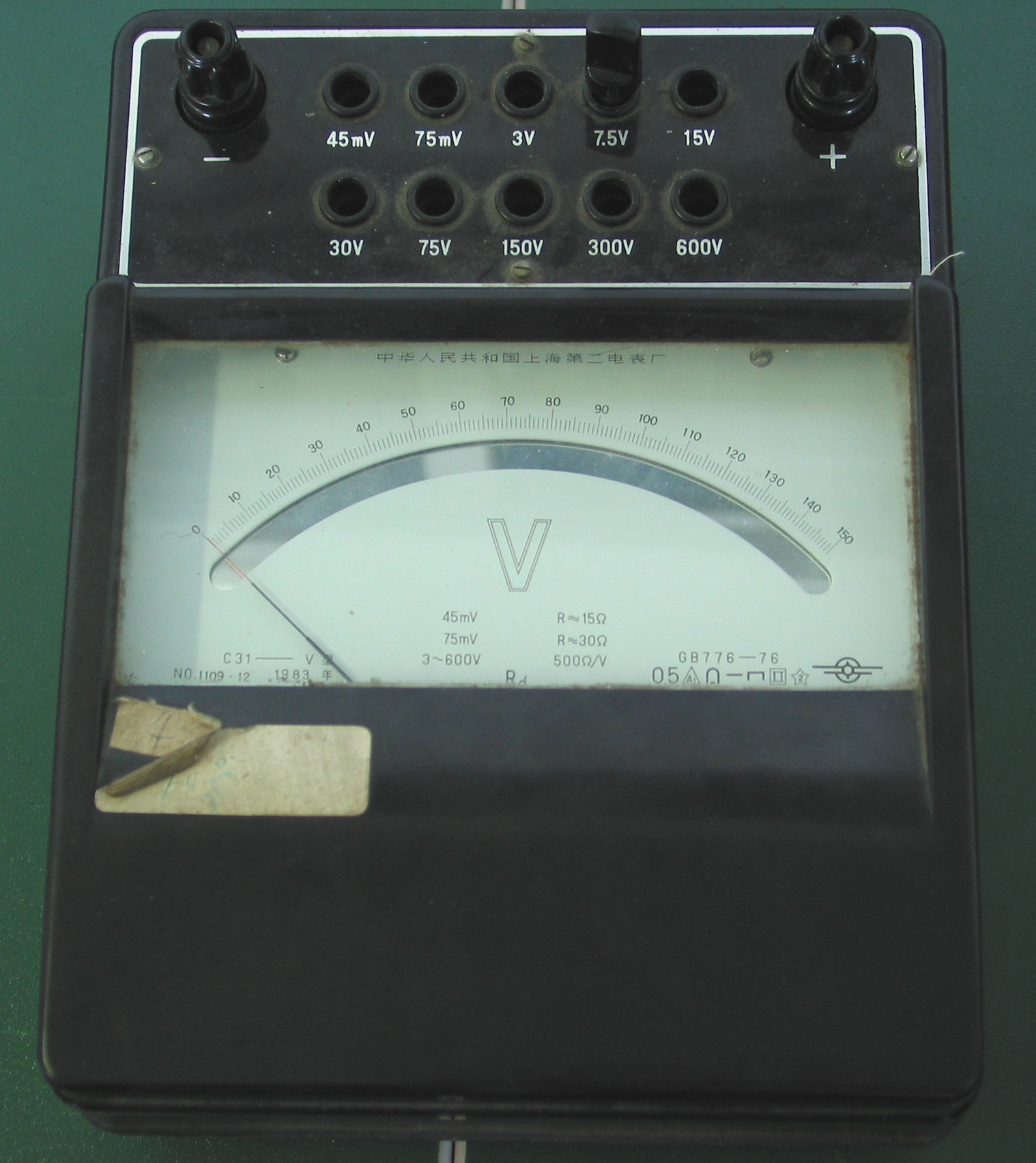

图 6 :     电压表

测电压用。

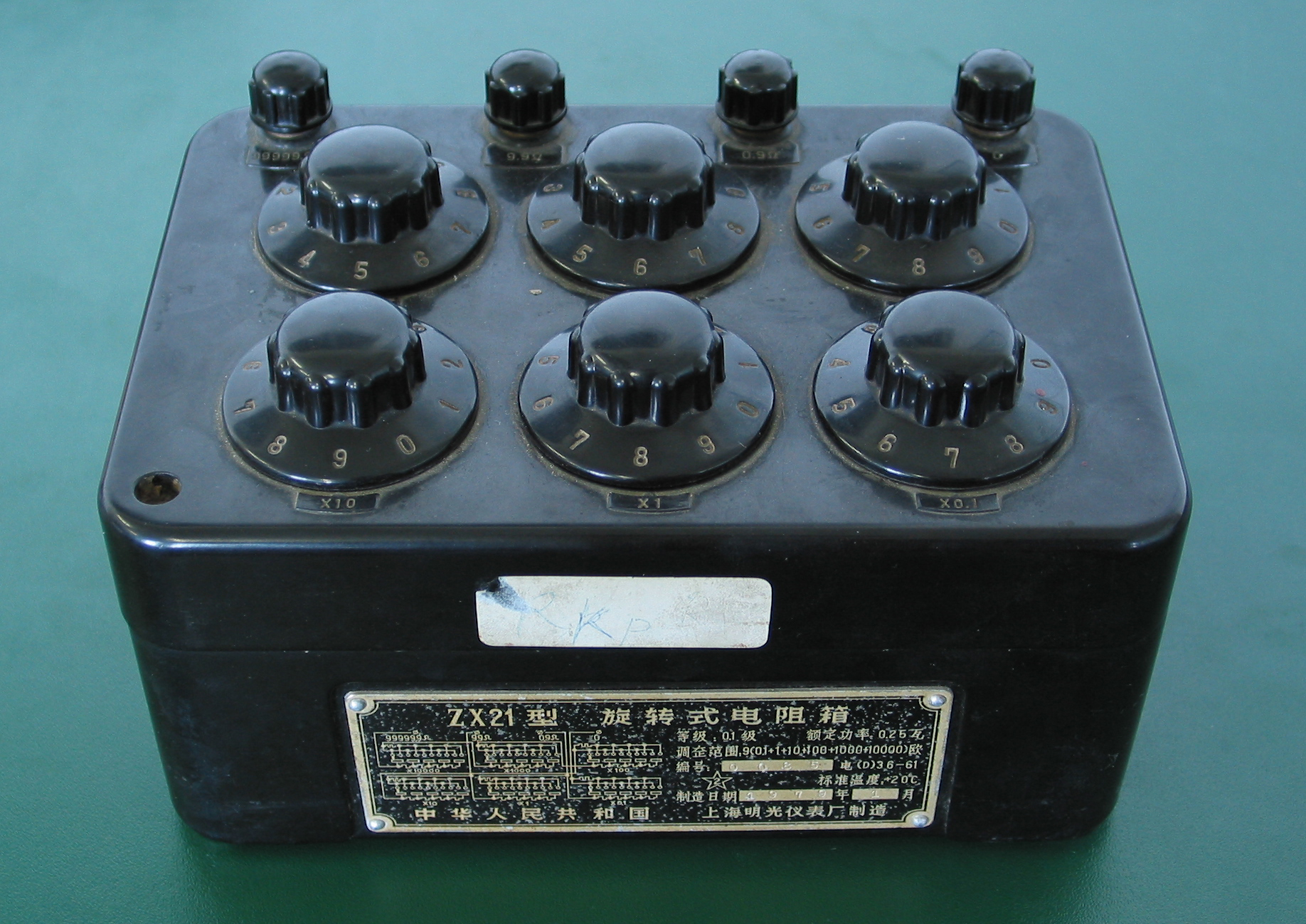

图 7 :     电阻箱

第二次用固定电阻  R₁/R₀ ≈ 10^-3 ~ 10^-4  的数量级分压。
