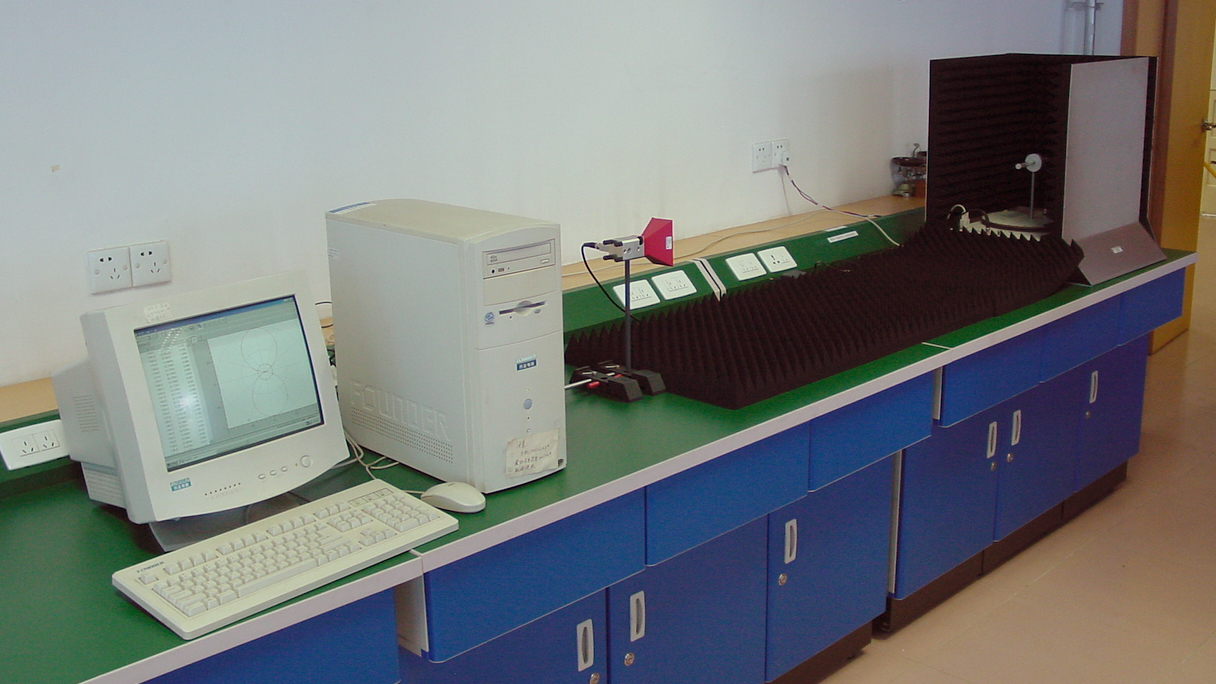

图 1 :     偶极子辐射的方向特性

天线辐射的方向性可由电磁波的接收敏感度来验证。实验中接受天线的基座由电机驱动，在绕轴线转动的同时接受由喇叭形天线发射的电磁波，PC可以记录下在不同转角时测定的信号，并在极坐标中绘出相应图形。

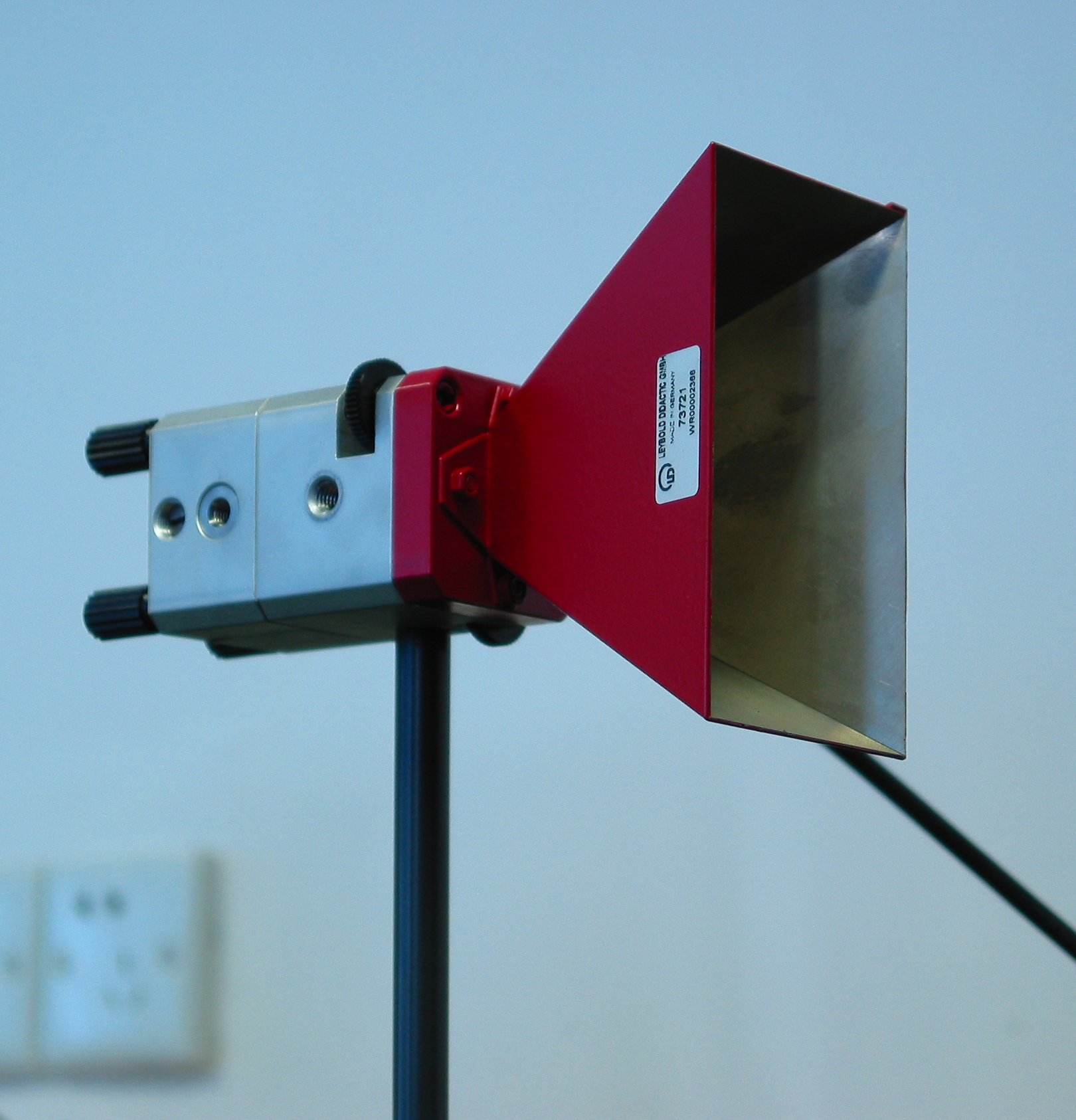

图 2 :     大喇叭形天线

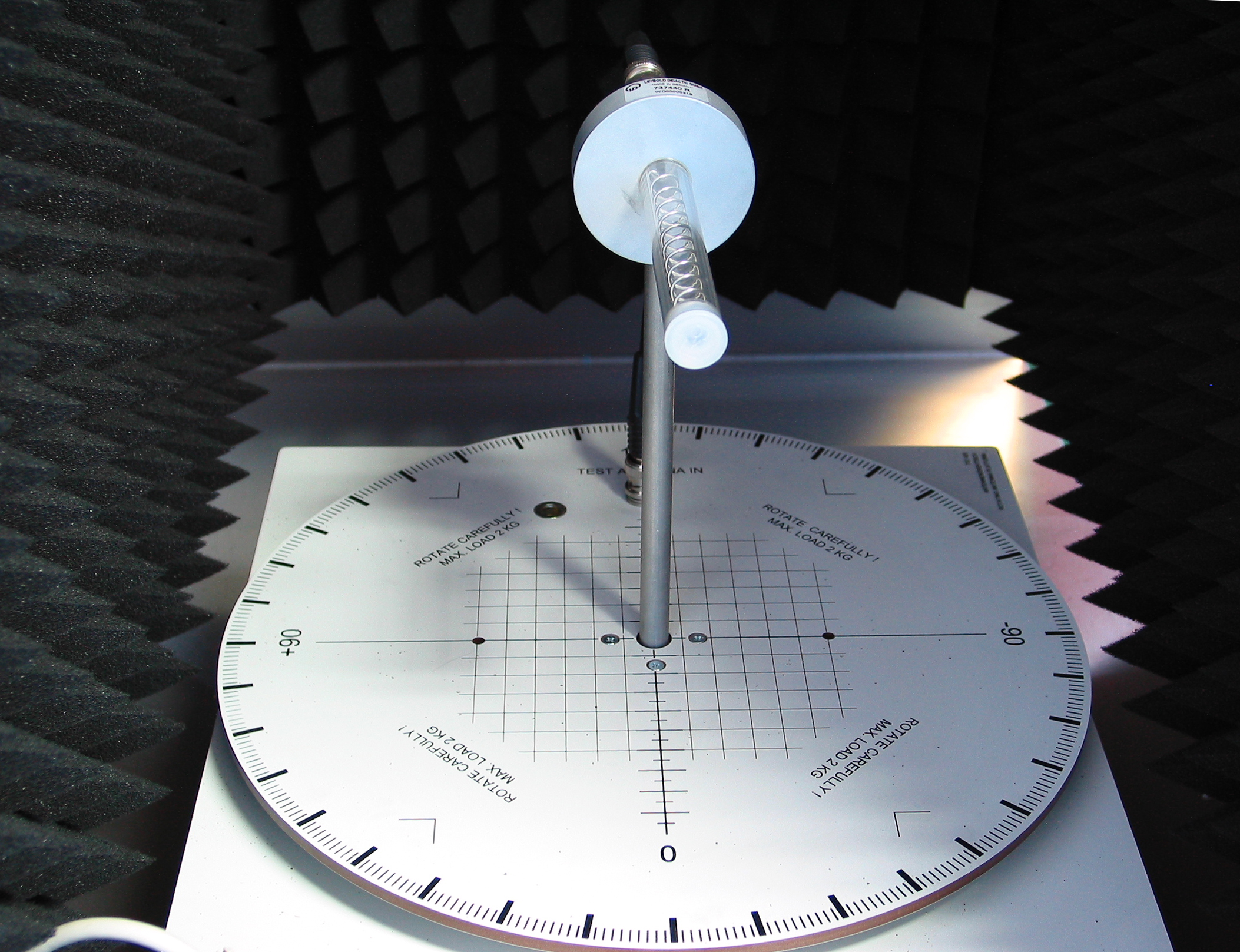

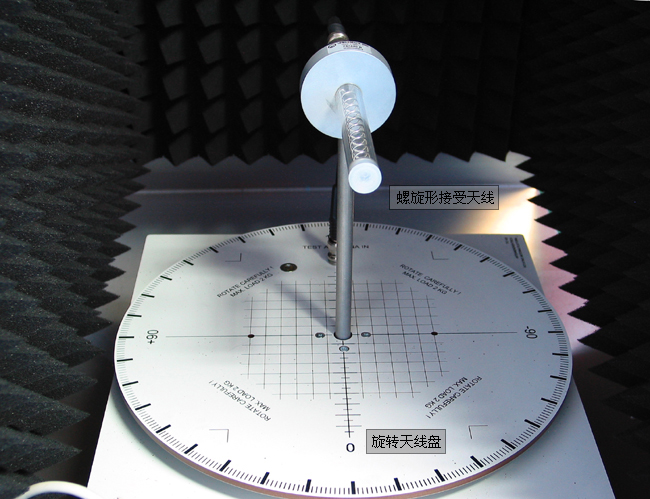

图 3 :     螺旋形接受天线和旋转天线盘

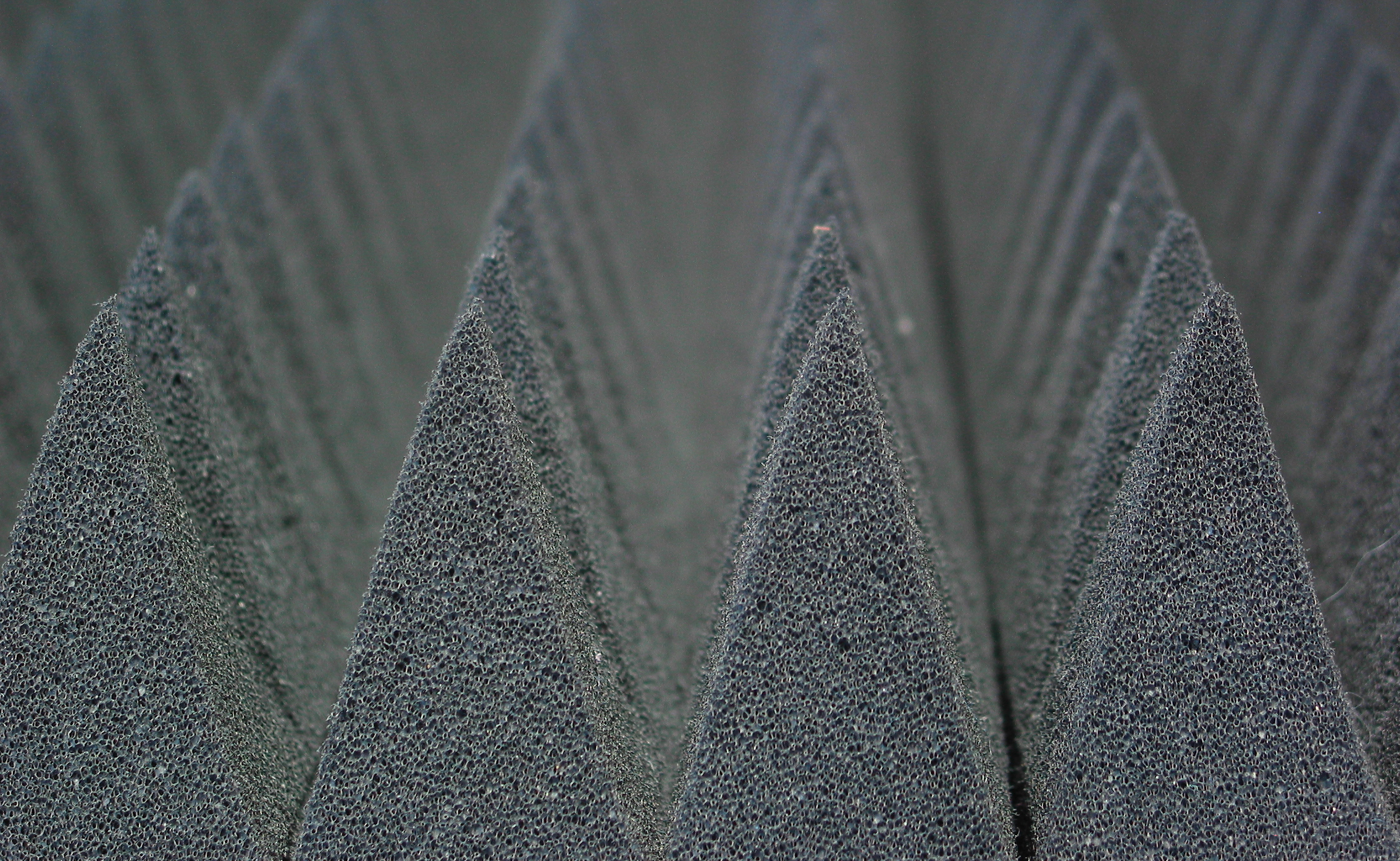

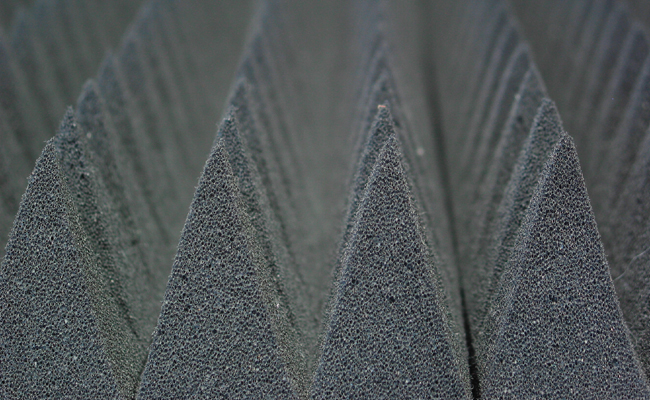

图 4 :     消除反射用的海面壁

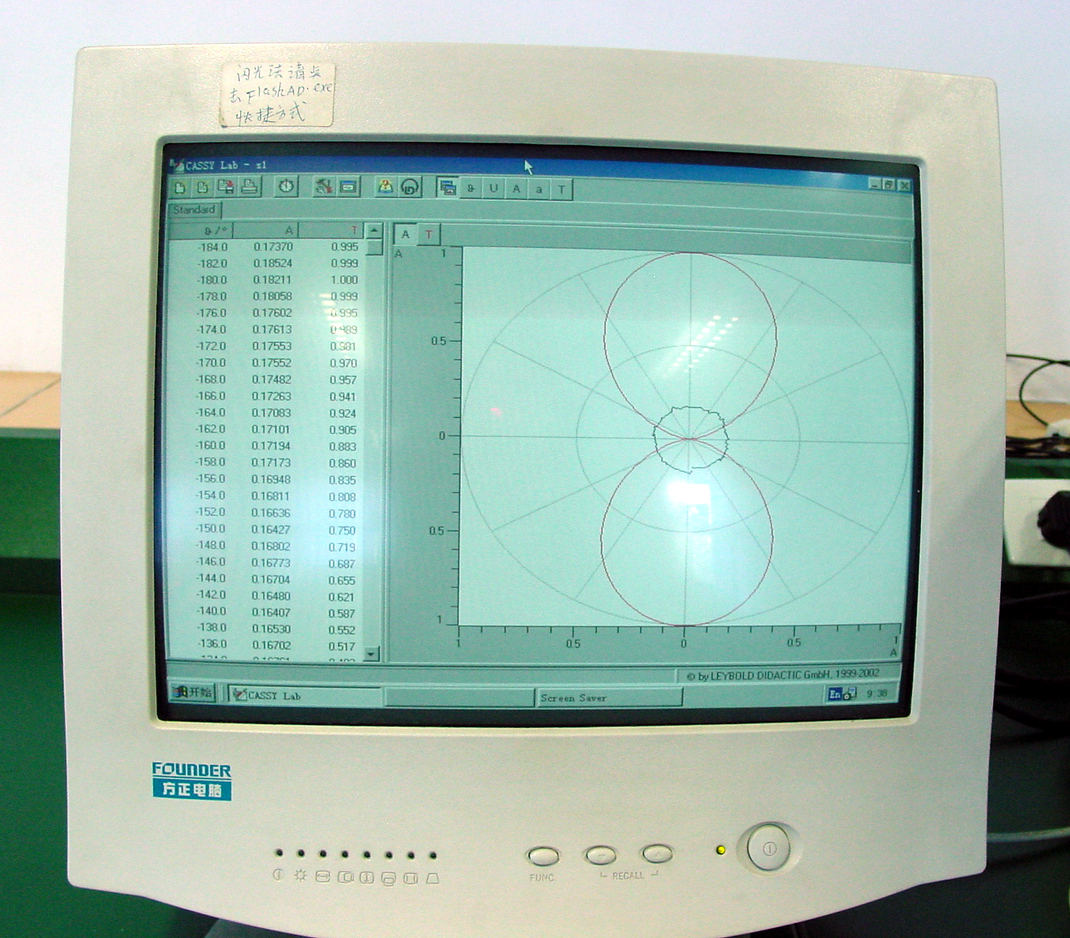

图 5 :     计算机绘制的实验曲线
