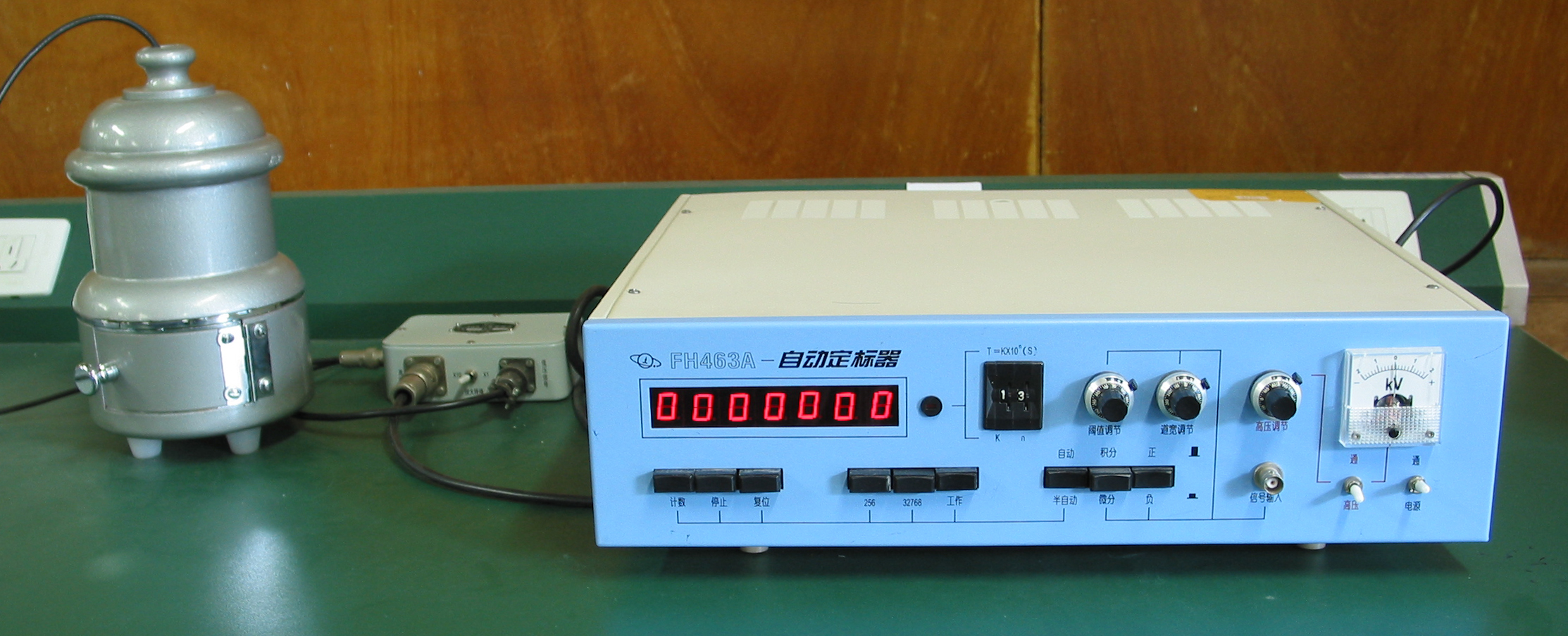

图 1 :     β吸收实验仪器

由G-M计数管、定标器、屏蔽铅室和计数管探头组成。可测量物质对射线吸收的基本规律，由吸收曲线可确定β射线的射程和最大能量。

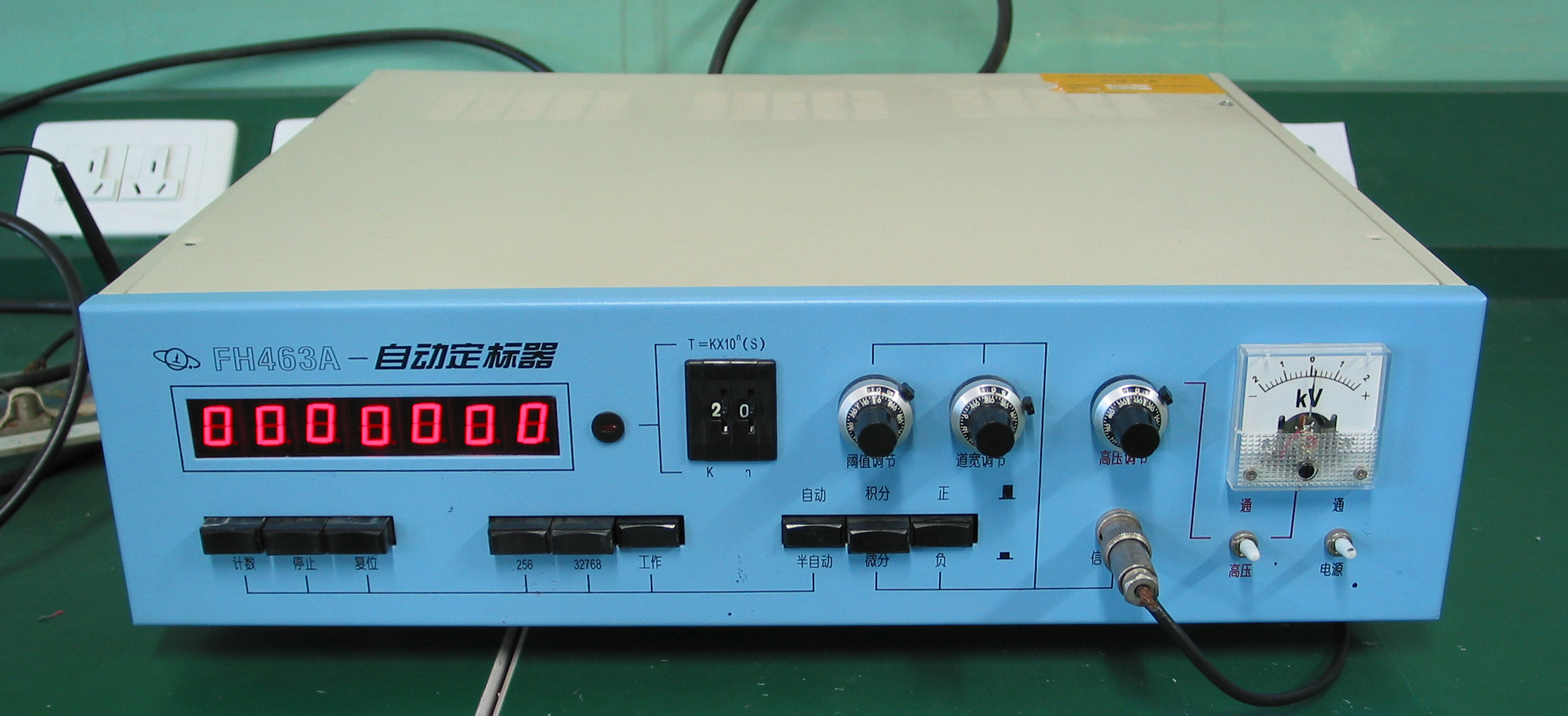

图 2 :     FH-463A型自动定标器

用来记录计数管输出的脉冲信号数目，即可测量粒子数目。定标器由输入电路、定标电路、时控电路、自动显示电路、开机复位电路、高压电源、低压电源组成。

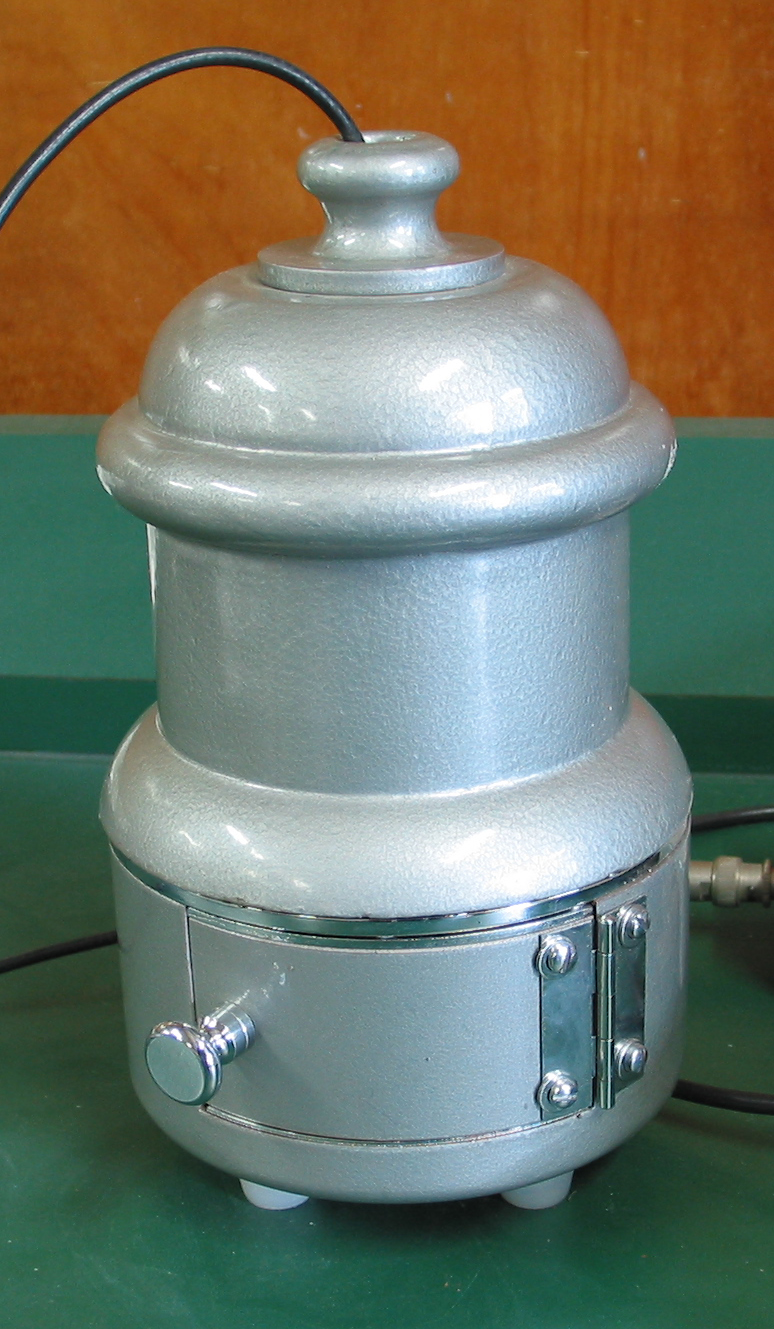

图 3 :     屏蔽铅室

屏蔽铅室内装有钟罩型G-M计数管、放射源和吸收物质铝片。

有关于GM记数管的知识，请参考"G-M计数管特性的研究"

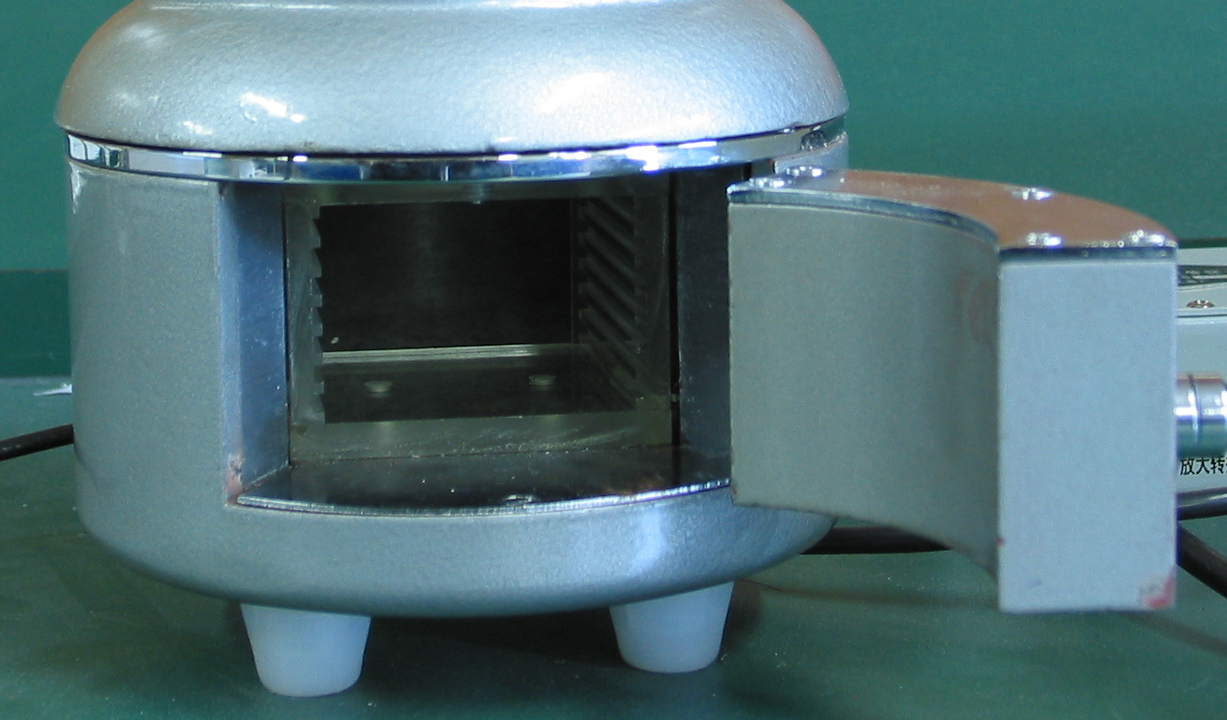

图 4 :     屏蔽铅室内部

从此窗口放入放射源和吸收物质铝片。

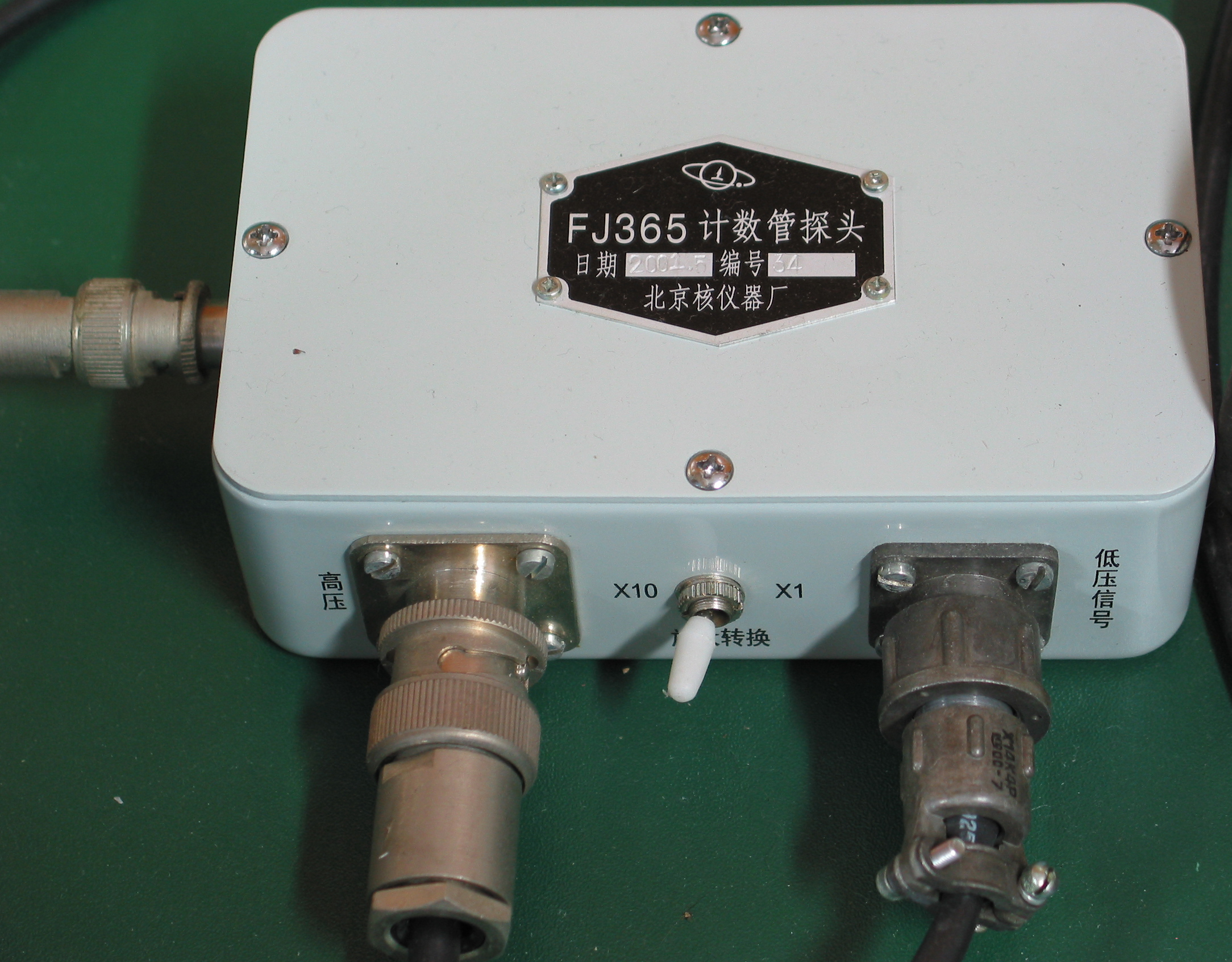

图 5 :     FJ365型计数管探头

由计数管、计数管支架、前置放大器和三条联接电缆组成。它的作用是将计数管输出的脉冲信号经前置放大器送入定标器被记录下来。
