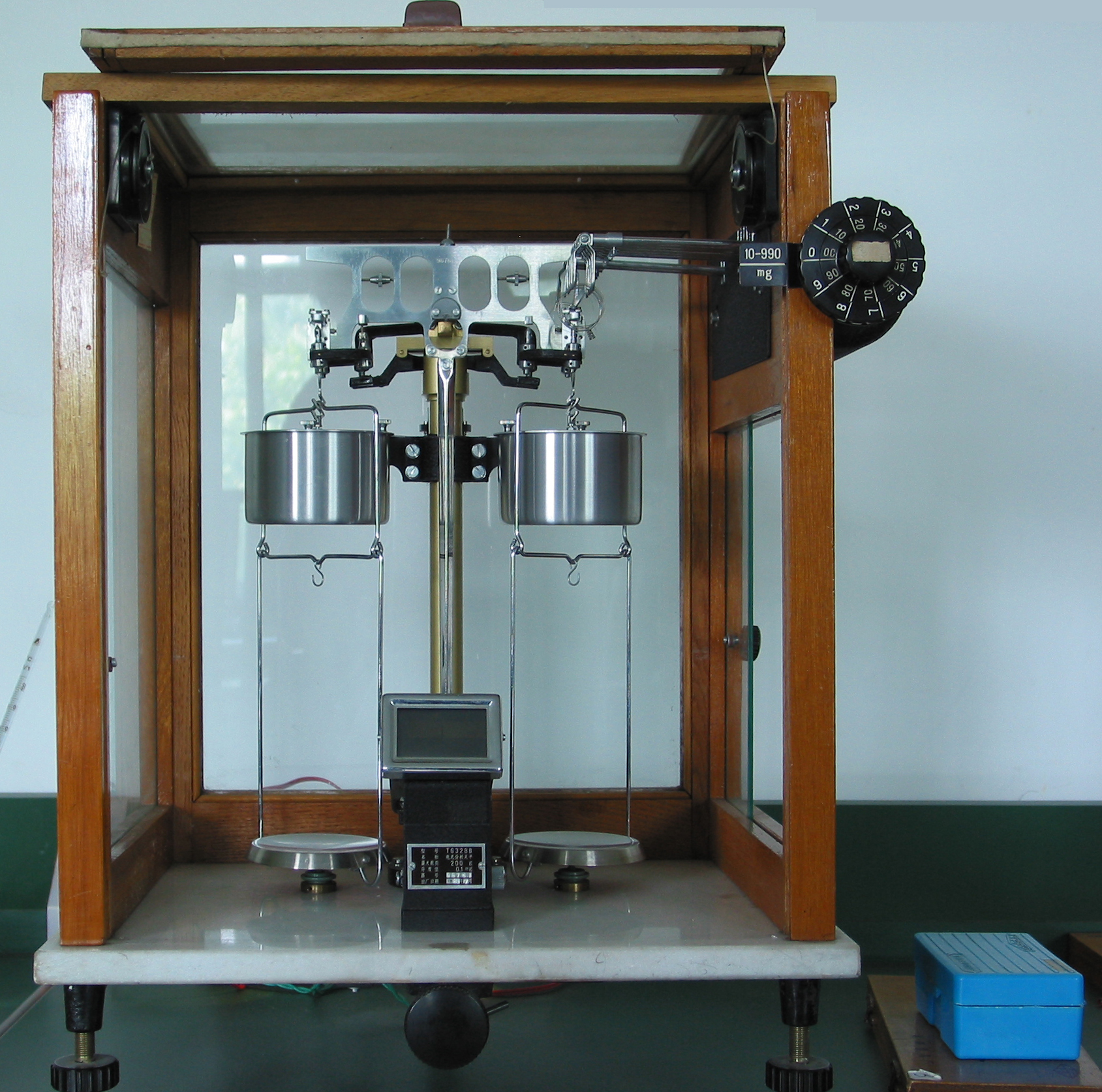

图 1 :     TG328B型分析天平

由横梁、立柱、制动系统、悬挂系统、框罩、读数系统等构成。主要适用于工旷企业、科学研究机构及高等院校的实验室、化验室等作化学分析和物质精密测量。

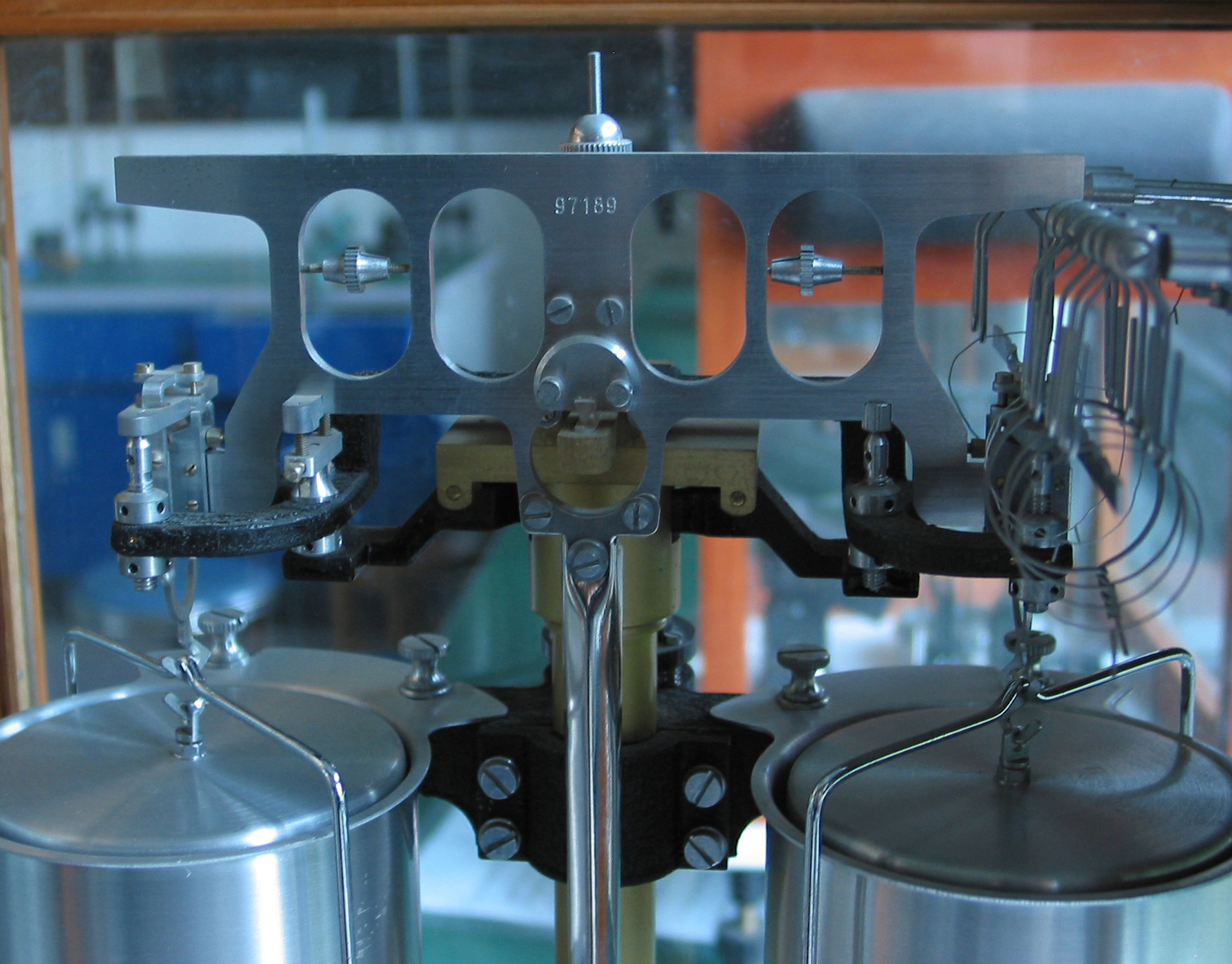

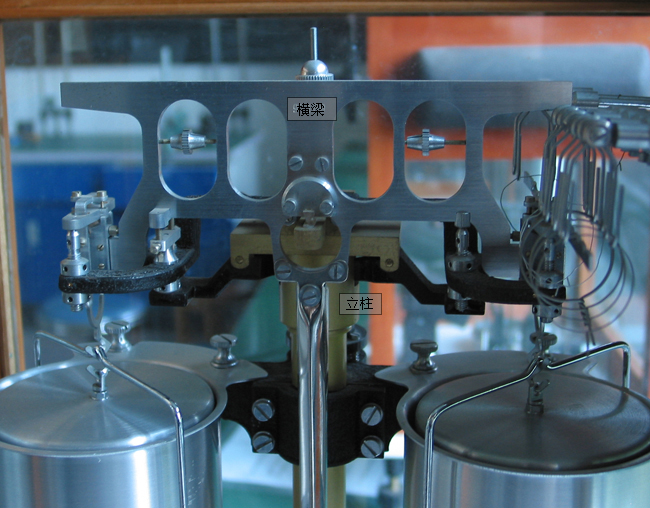

图 2 :     横梁和立柱

横梁是"天平的心脏"，天平通过它的杠杆作用实现称量。

立柱是"天平的脊梁"，作为支撑横梁的骨架，它是一空心金属柱，垂直地固定在底板上，柱内有制动器升降杆，可带动梁托架和托盘翼板上下运动。

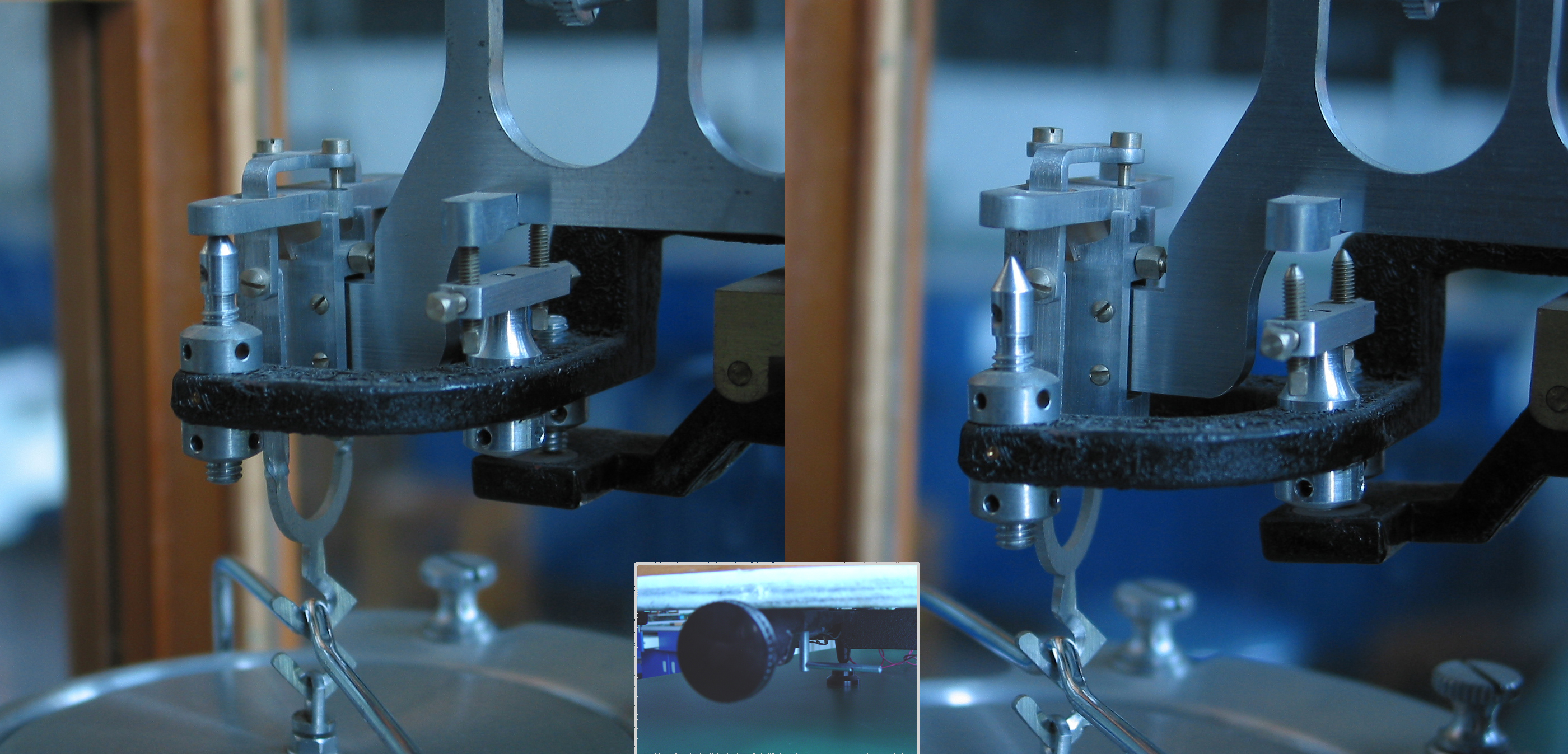

图 3 :     制动系统

制动系统是控制天平工作和制止横梁及悬挂系统摆动的装置，包括开关旋钮、开关轴(底板下)、升降杆(立柱内)、盘托翼(底板下)等部件。旋转开关时，与旋钮相连的开关轴使升降杆上升，带动梁托架和盘托同时下降，此时中刀落在立柱的刀承上，左右耳背落在两只边刀上，称盘可自由摆动，使天平进入工作状态。反之，关闭旋钮时，天平处于休止状态。

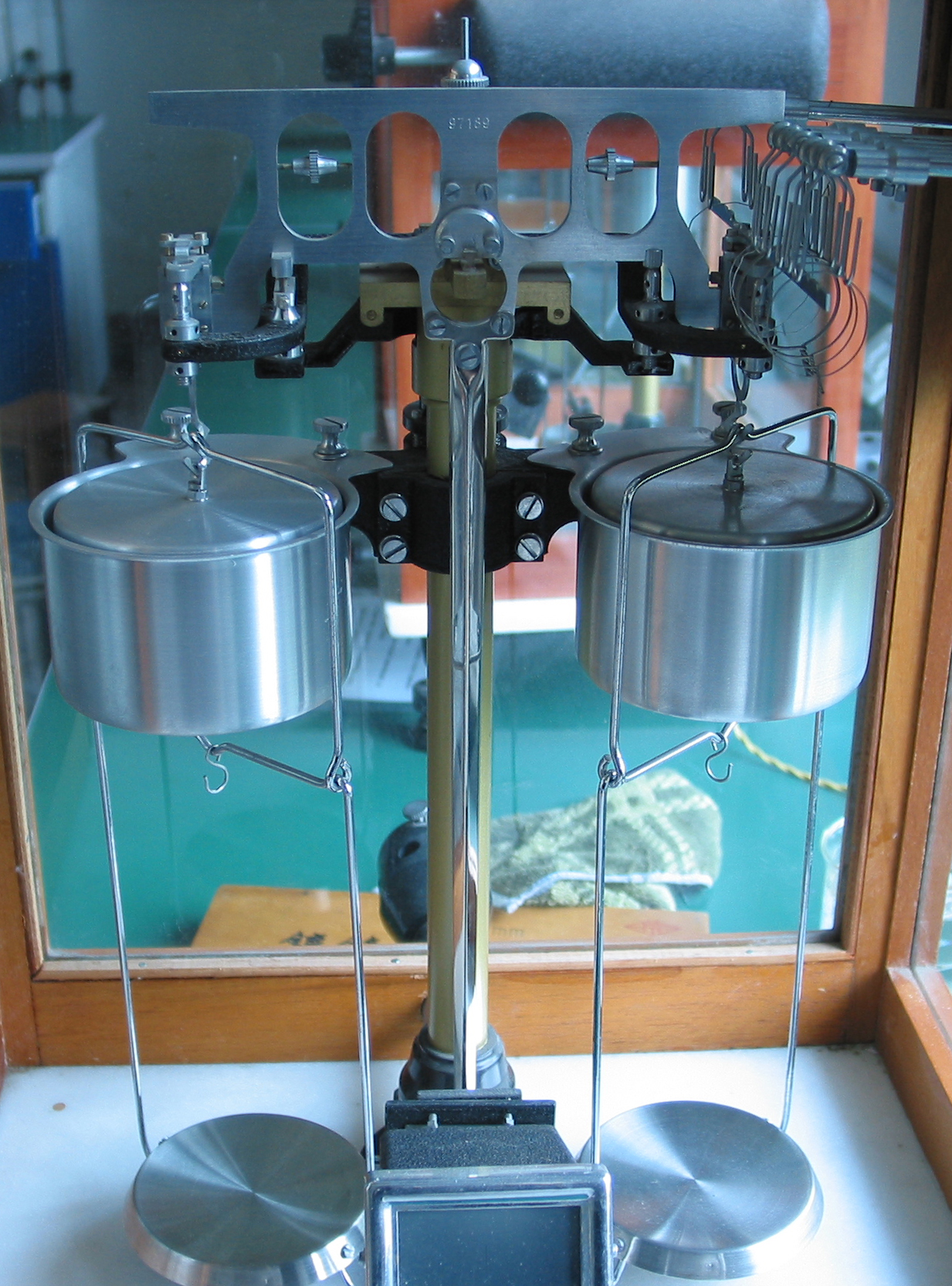

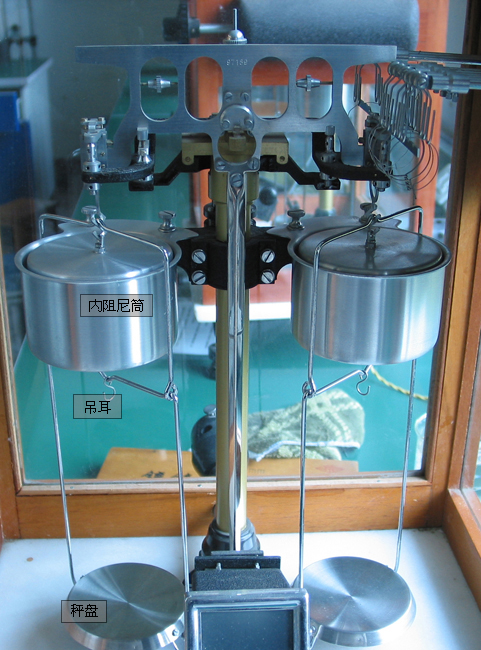

图 4 :     悬挂系统

包括秤盘、吊耳和内阻尼筒等部件。

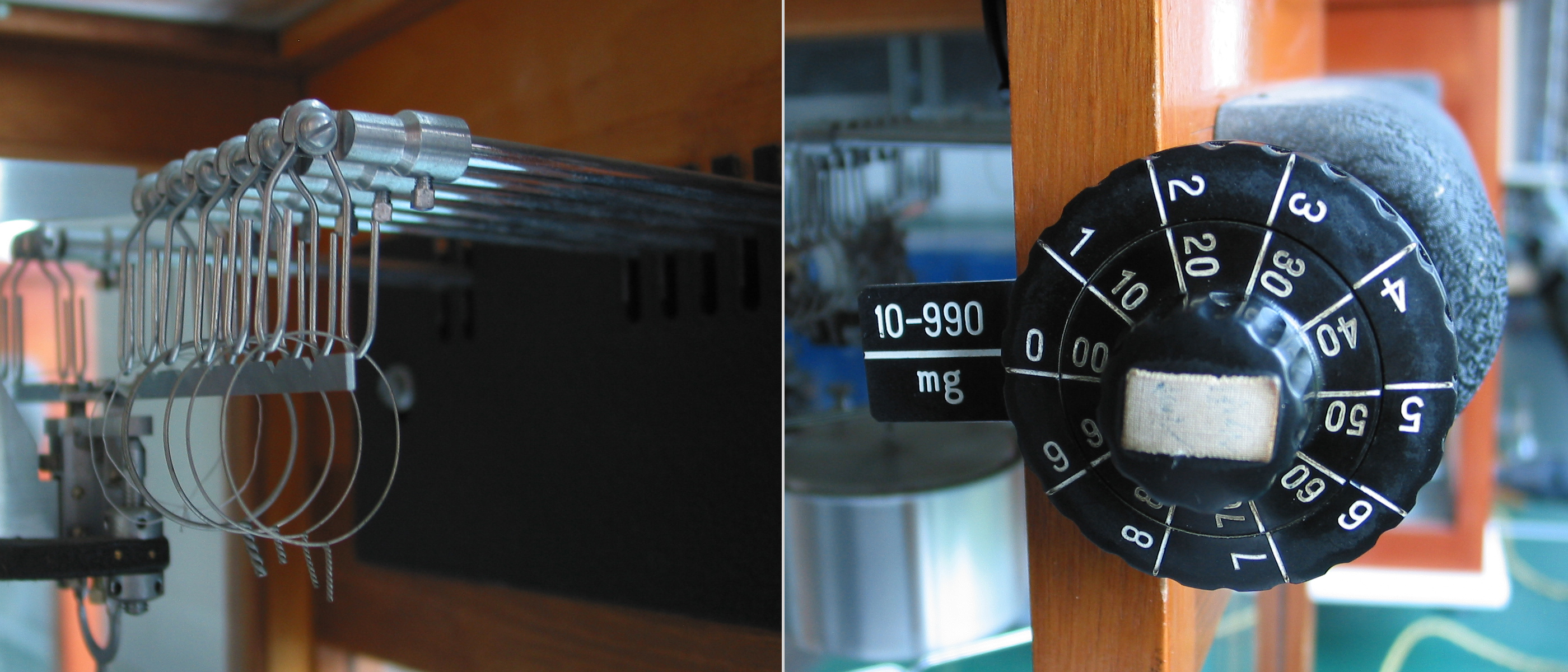

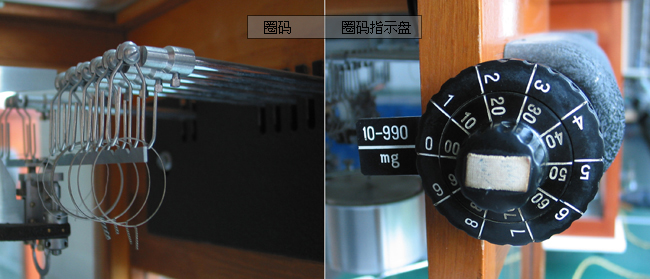

图 5 :     圈码指示盘

砝码的最小质量是1g，对于小于1g的质量需要用圈码来获得。圈码的最小质量为10mg，可以通过圈码指示盘在天平右臂加上10~990mg的质量。

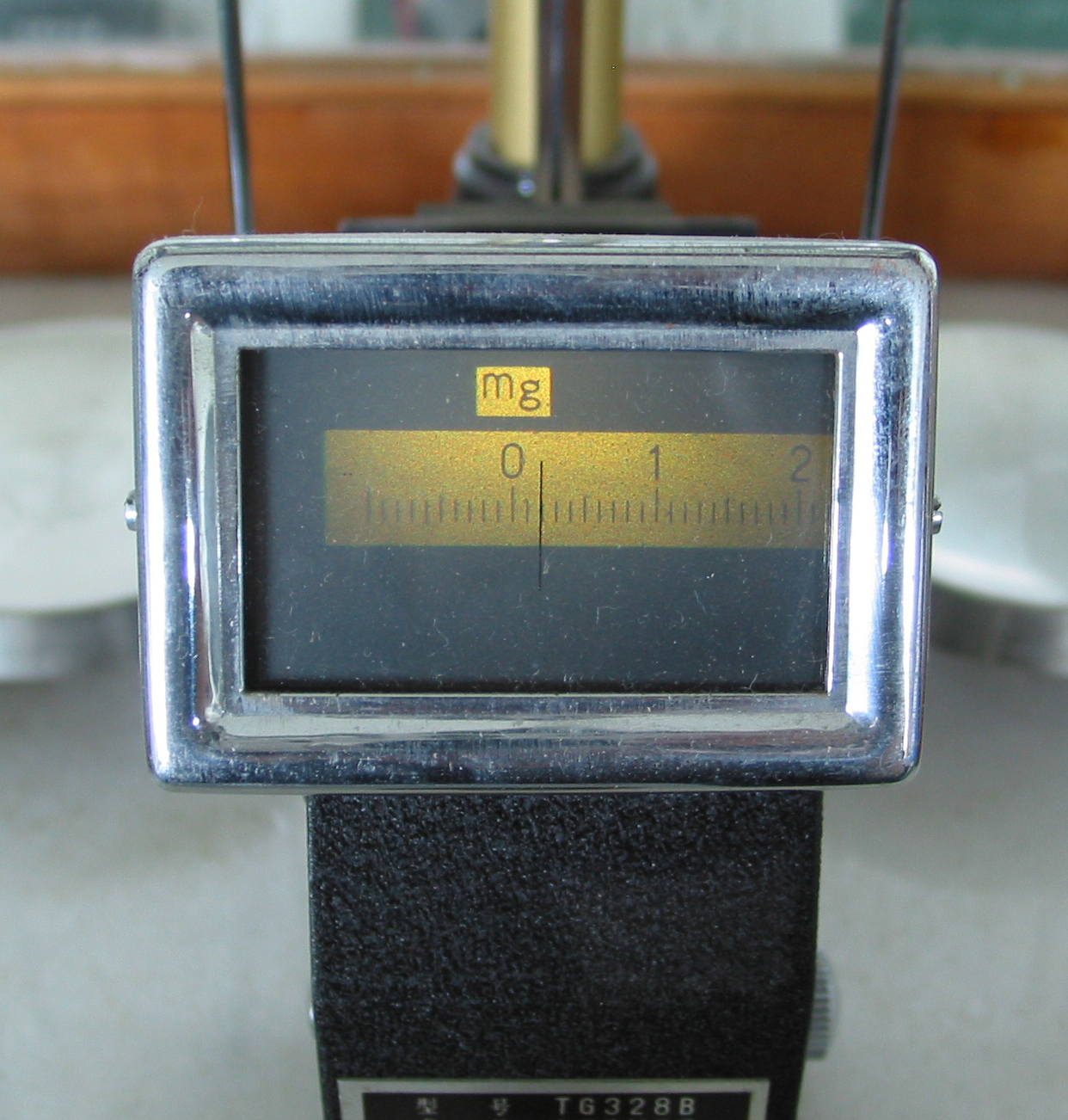

图 6 :     读数系统

读数系统由变压器将220V电源降至6~8V作灯泡电源，灯泡作为读数系统光源通过聚光管将光源发出的光线变为平行光束，通过微分标牌、物镜将微分标牌放大10~20倍，再通过反射镜到投影屏上，屏刻一条标线，可方便读数。

天平读数方法：右盘砝码读数+圈码指示盘读数+投影屏上的读数即可。
