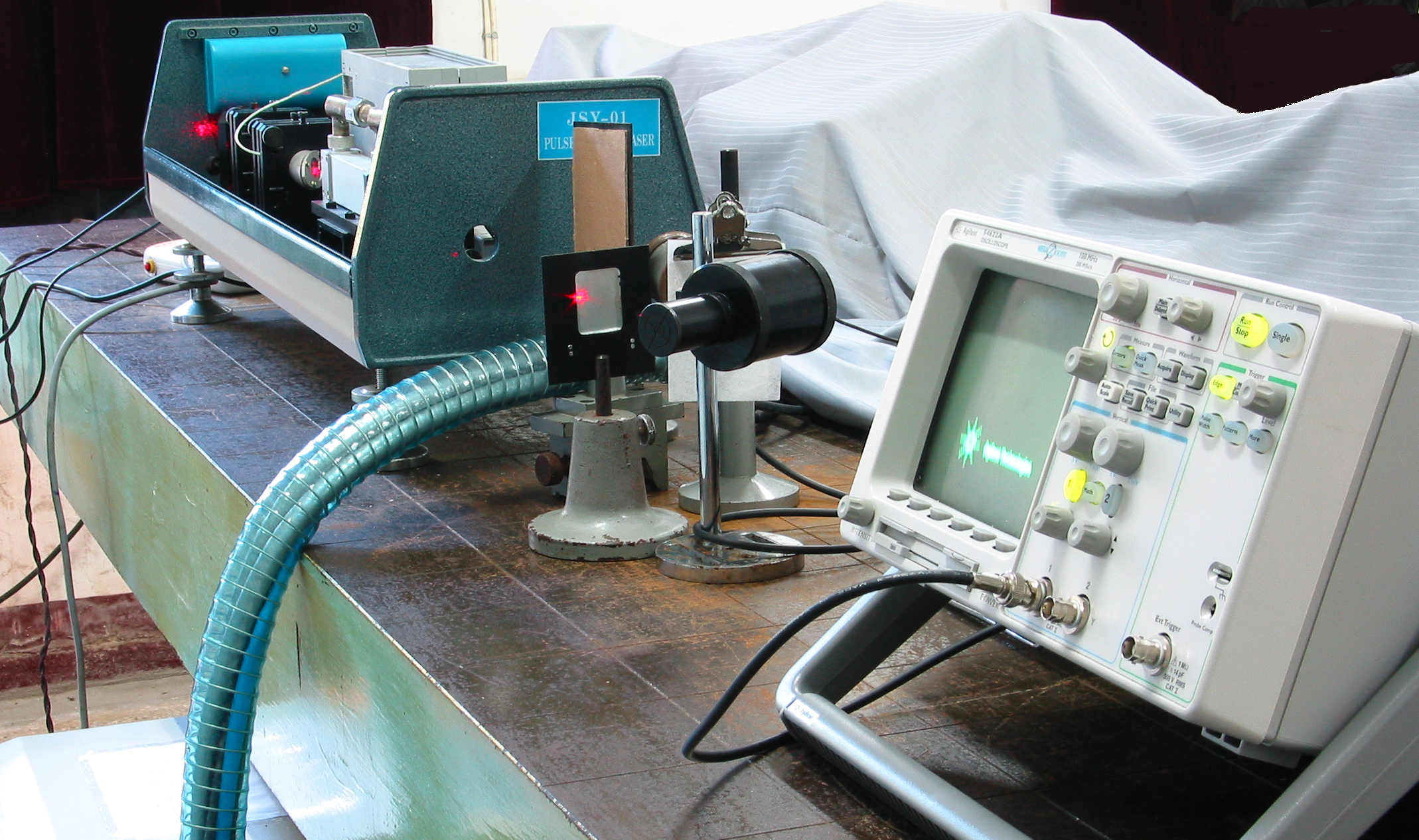

-若需要更大幅图片请点击相应图片-
图 2 : 电源
电源为YAG激光器提供高电压及其它控制电压

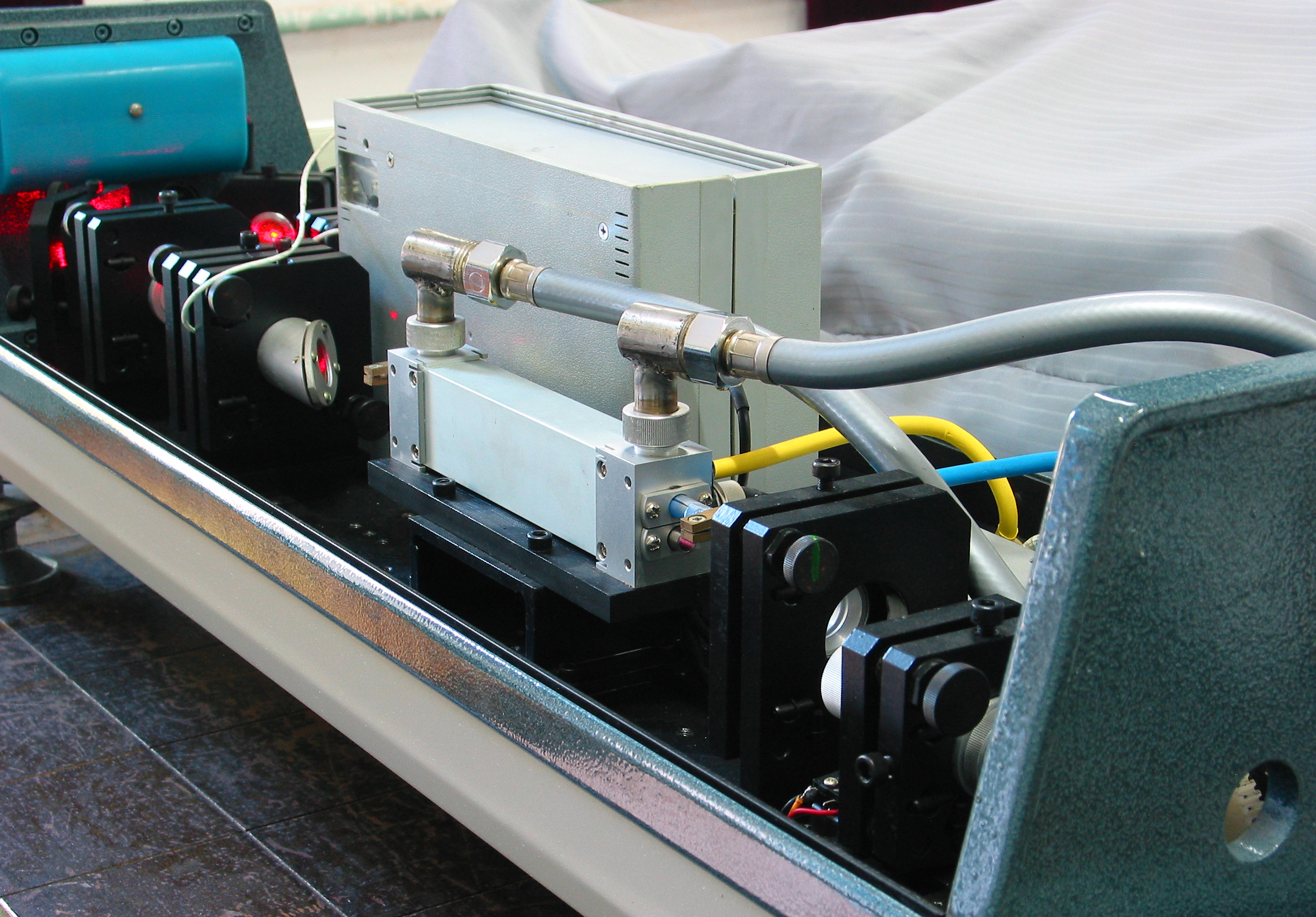

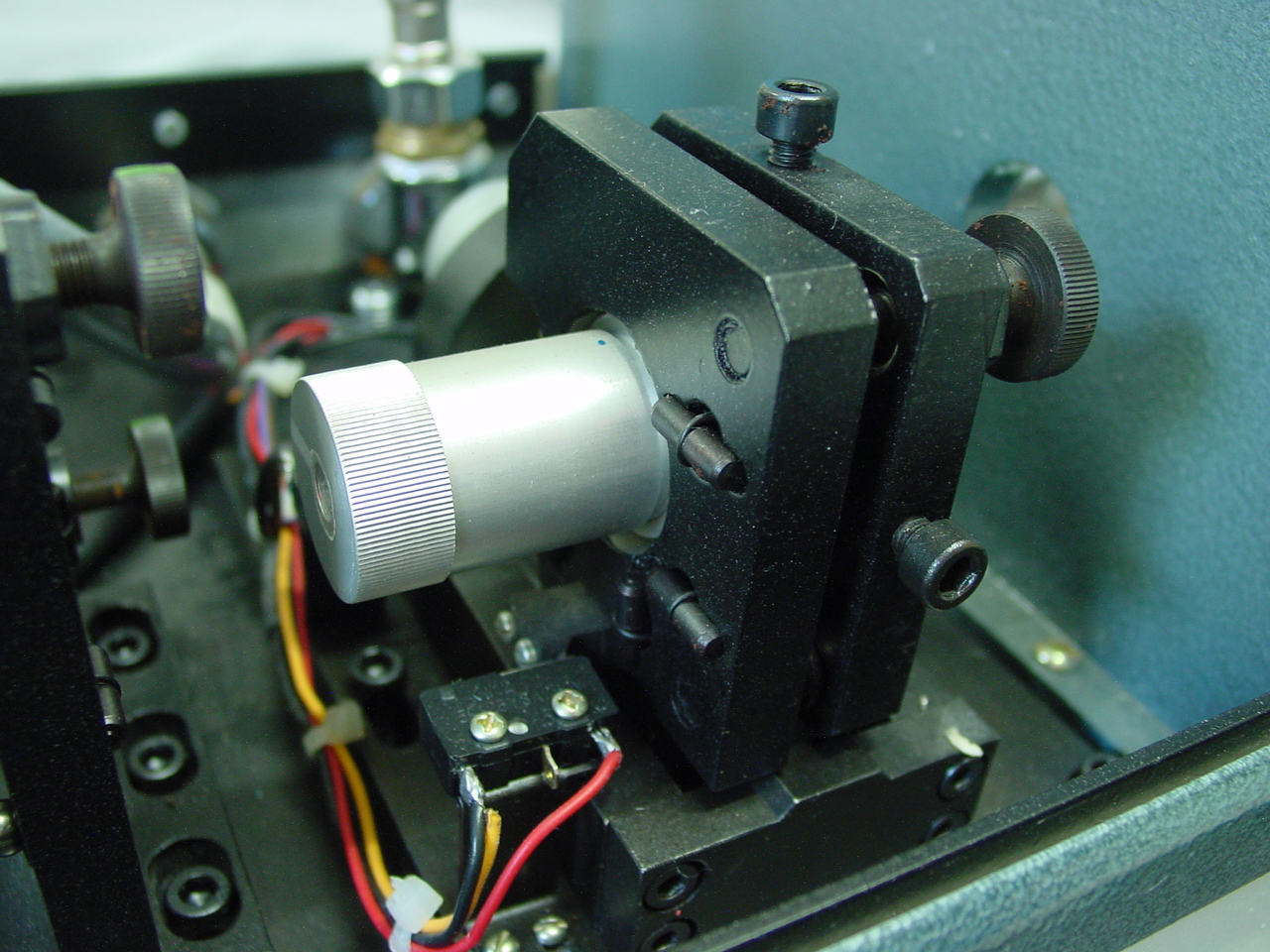

图 3 : 谐振腔
实验中使用的谐振腔是平凹腔，它是提供光学正反馈的必要条件，光子在谐振腔中往返多次被放大，形成受激辐射的光放大――激光。它的两端均是可以调节的，因为很多原因都可以造成谐振腔失谐，比如热膨胀、振动等。若激光器一旦失谐，即光线没有经过足够大就逸出腔外，这时必须借助于其它准直仪器进行调整，以重新找回原来的谐振状态。

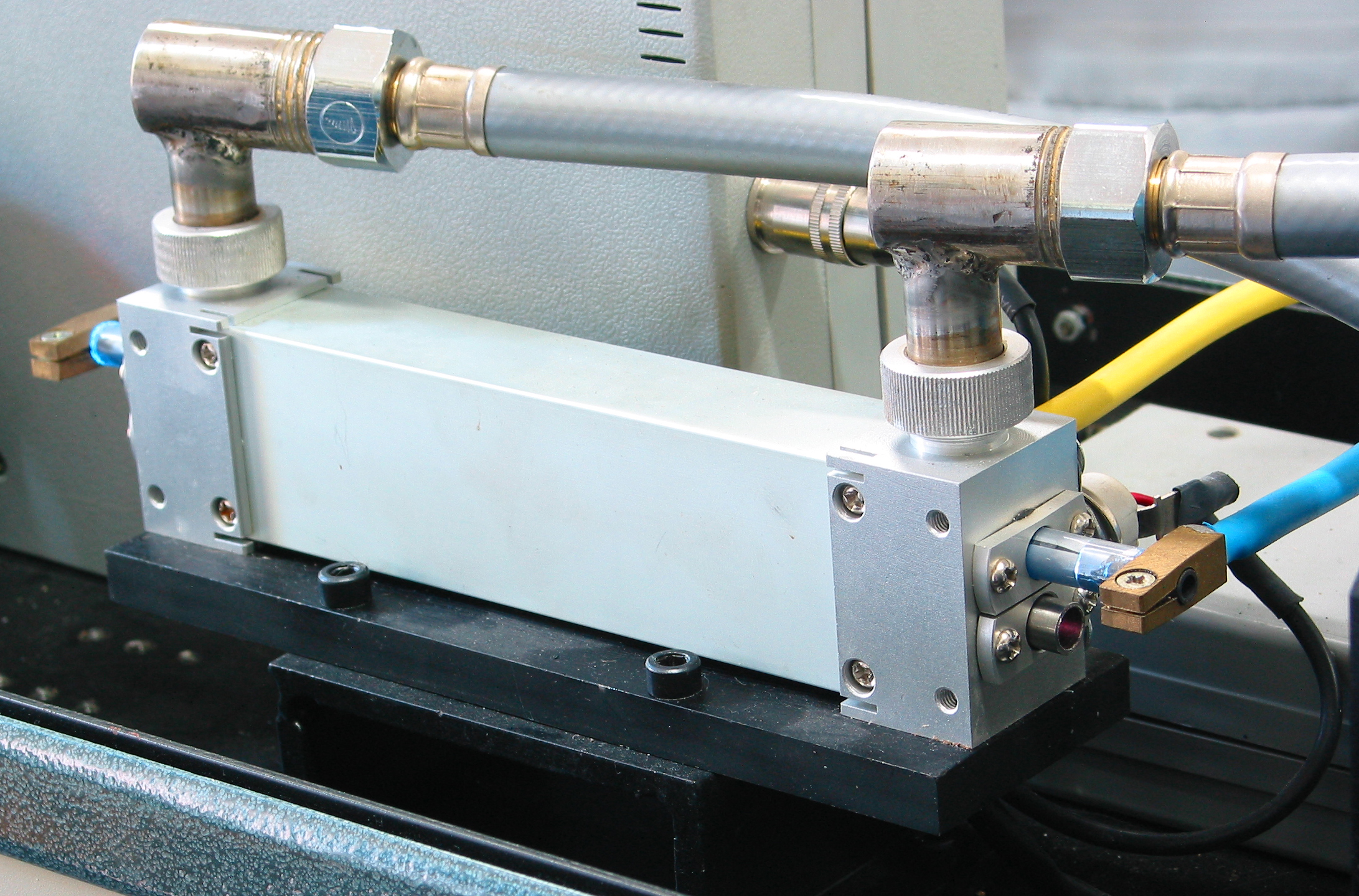

图 4 : 泵浦源和冷却系统
泵浦源的作用是将粒子从低能级E1抽运到激发态E3，E3上的粒子通过无辐射跃迁迅速转移到亚稳态E2，而E2是一个寿命较长的能级，这样不断积累；而E1又不断地减少，从而实现于E2间E1粒子数的反转。实验中采用的是氙灯泵浦，实际的产品是将氙灯和掺钕的钇铝石榴石晶体集成在一起而且密封以防射线向外射出。
掺钕的钇铝石榴石晶体 Y3Al5O12 是激光器中的增益介质，即载体。
冷却系统是为泵中的掺钕的钇铝石榴石晶体提供水冷系统，以保证其正常工作的温度。

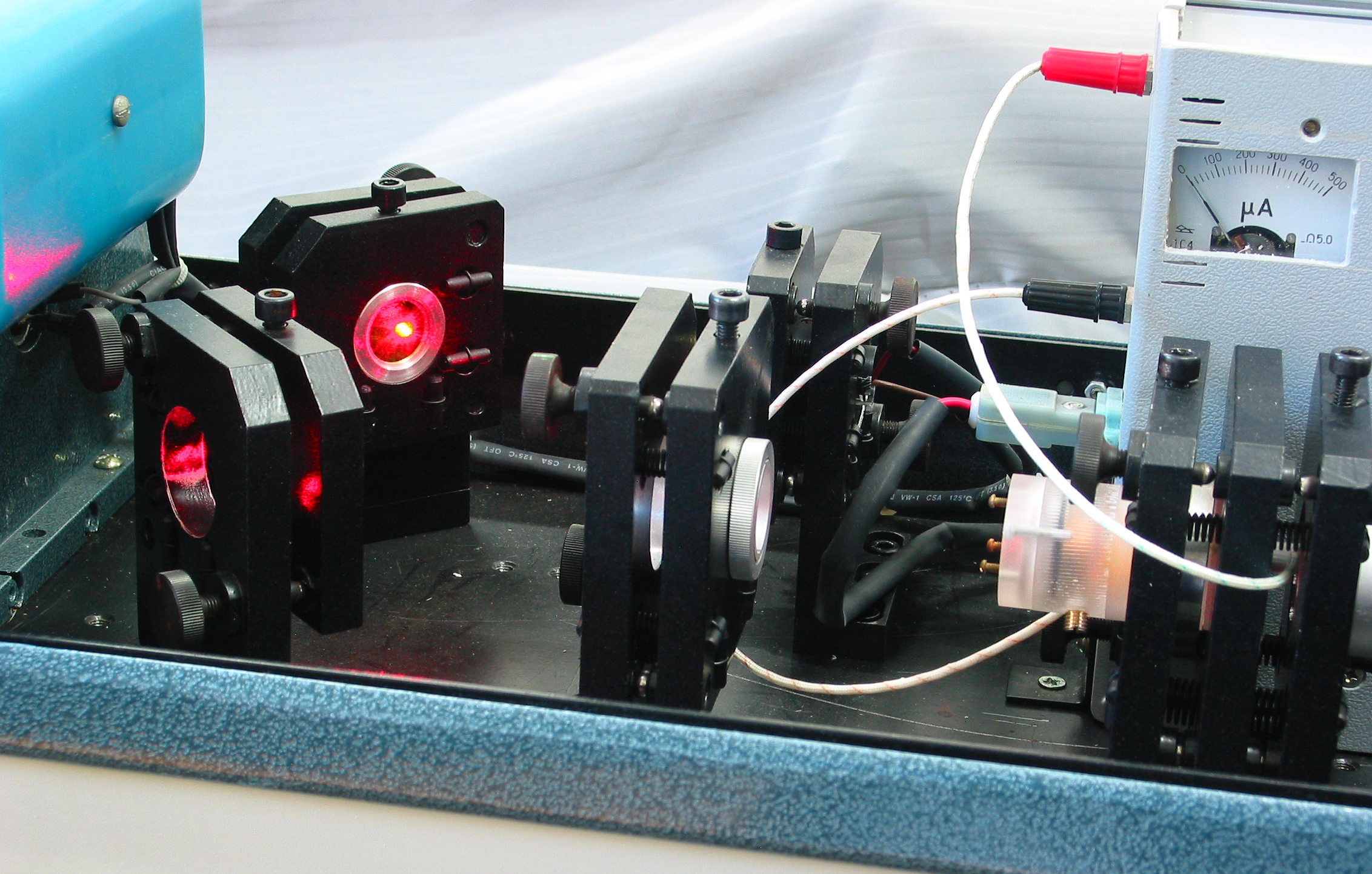

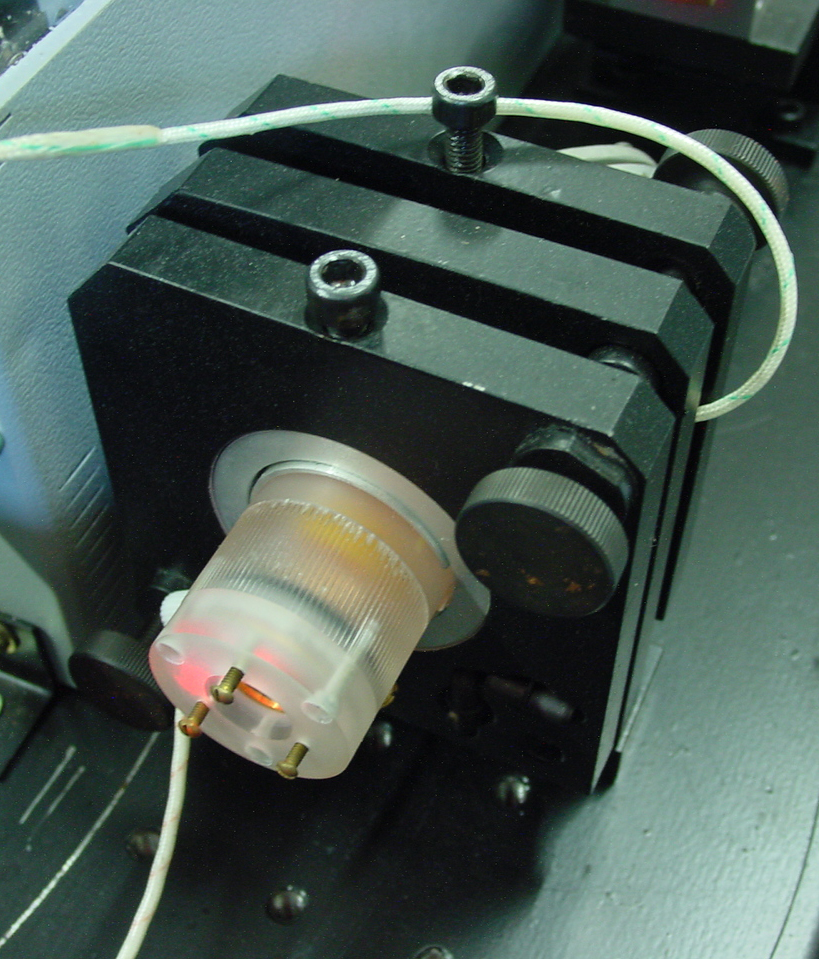

图 5 : 半导体激光器指示光路1
图 6 : 半导体激光器指示光路2

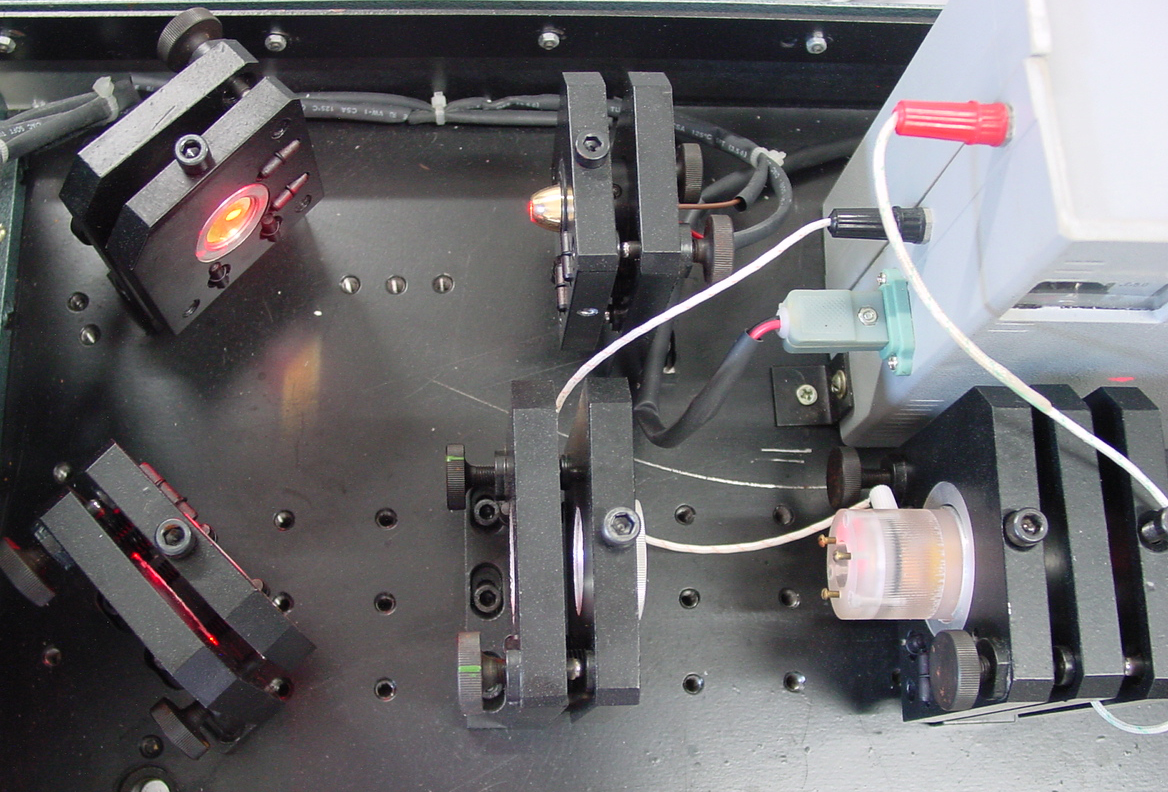

图 7 : 调Q晶体及电源
它是一个电光调制器，是由一个电光晶体、偏振片组成，其中偏振片由于反射的作用，即起到起偏器作用又起到检偏器作用。在加电时，驱动泵浦源，此过程为粒子积累阶段，腔内损耗大，低Q值；在粒子数反转达到最大值时，退除电光晶体上的电压，Q值突然增加，形成巨脉冲。电光晶体的电源采用的是退压式电源。
图 8 : 倍频晶体
它是一个非线形元件，在该实验中可以使YAG输出的1064nm的红外光变成532nm 的可见光段的绿光，使人们在不同激光波长的获取方法上又开辟了新的道路。

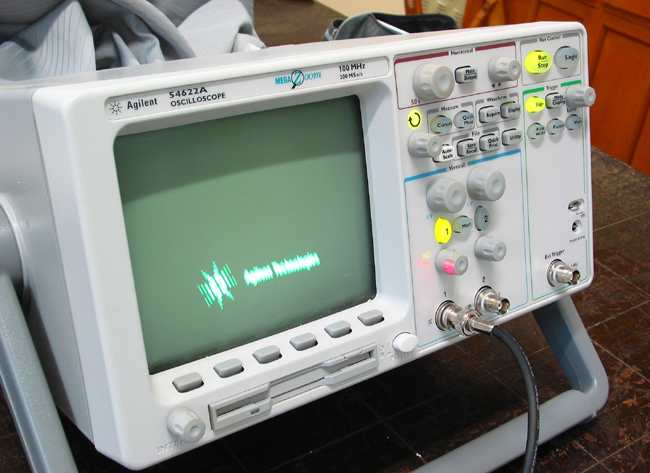

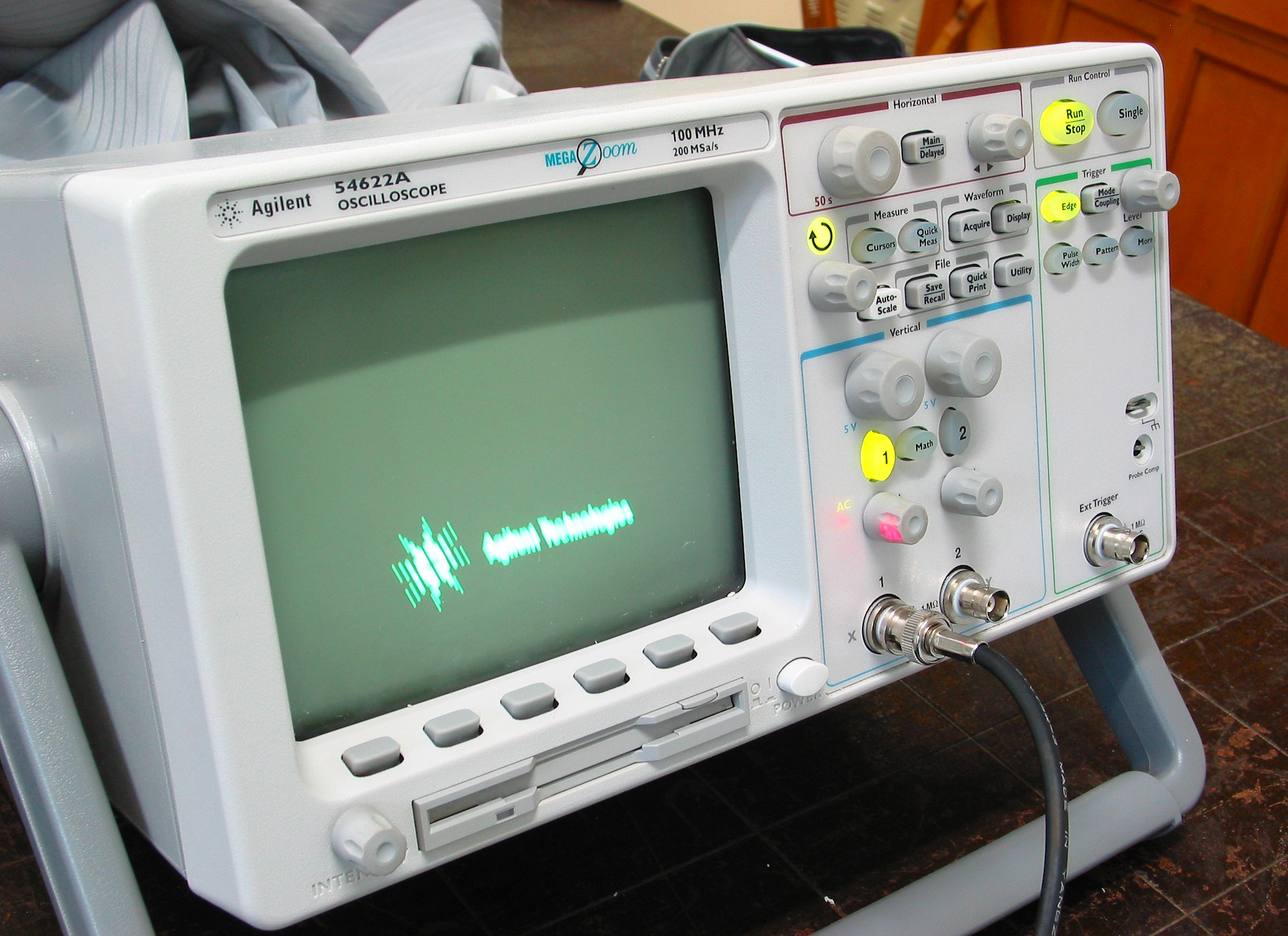

图 9 : 示波器
为了准确地测量脉冲的波形和脉宽，我们采用的光电二极管探头和示波器组合，可以准确地捕捉到自由脉冲和调Q后的波形，该示波器是100M的Agilent 54622A 型，可以让我们计算出自由脉冲的脉宽和调Q时半值宽，加深我们对调Q的进一步的理解。

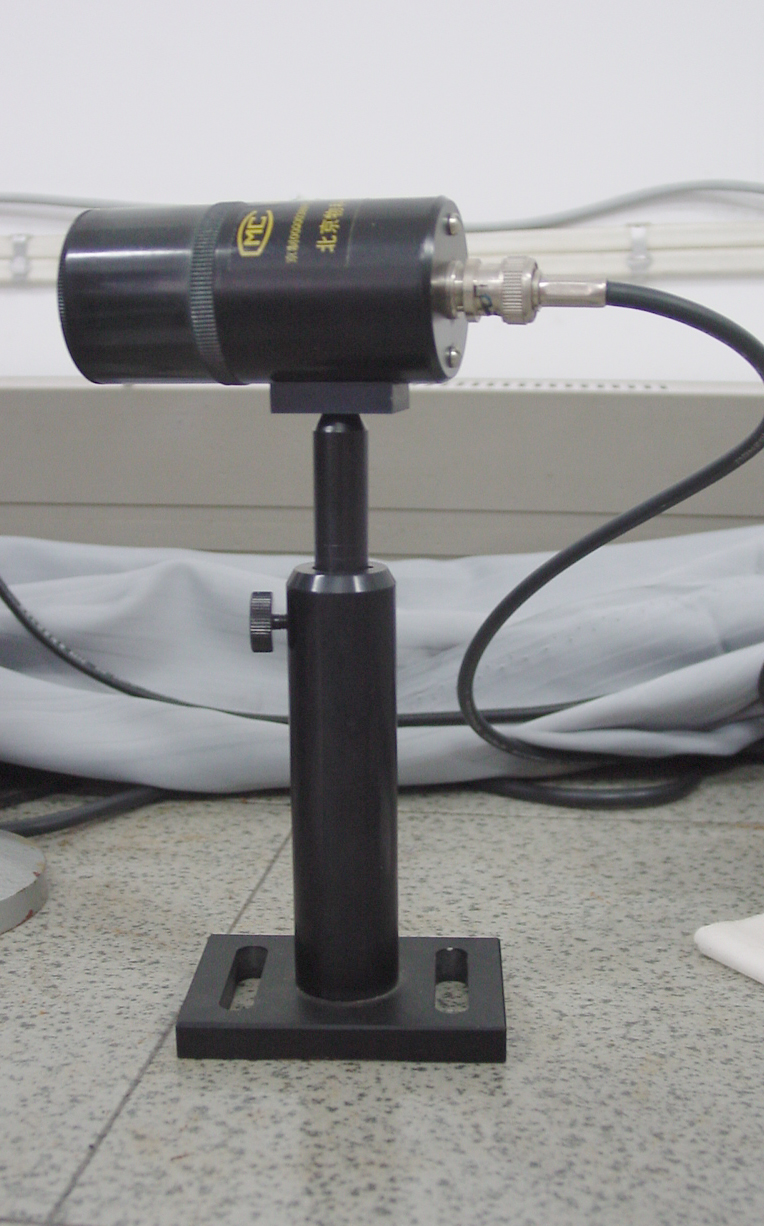

图 10 : 激光能量探头
它是热效应探头。为了有效的保护探头，不致于被强激光烧毁，实际实验中采用的接受反射后的激光能量，这样能量大小就为入射光的4%，这样做就大大地提高了探头的安全系数。

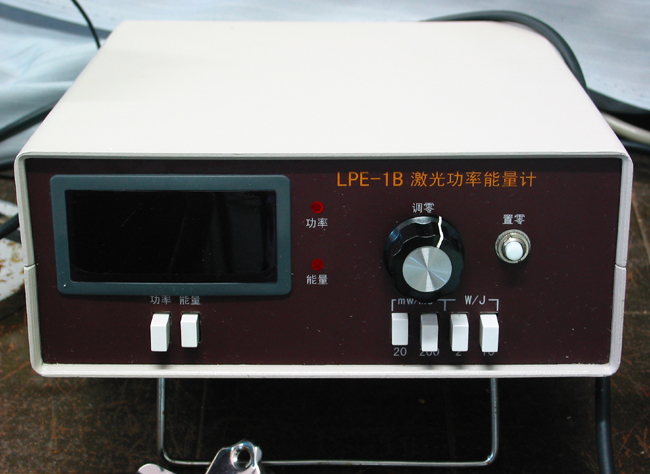

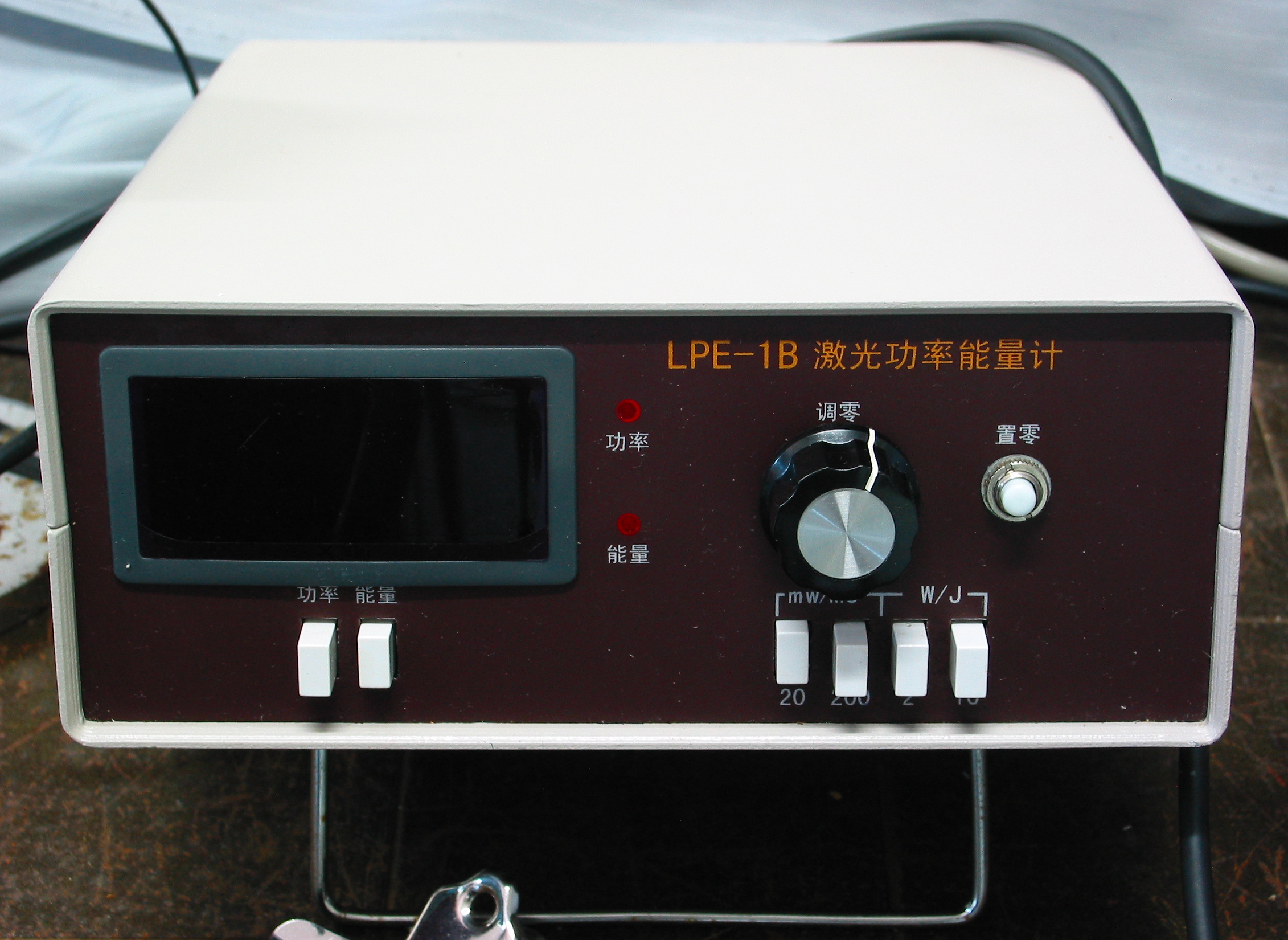

图 11 : 激光功率能量计
用于测量激光能量探头接收到的激光能量。
|
