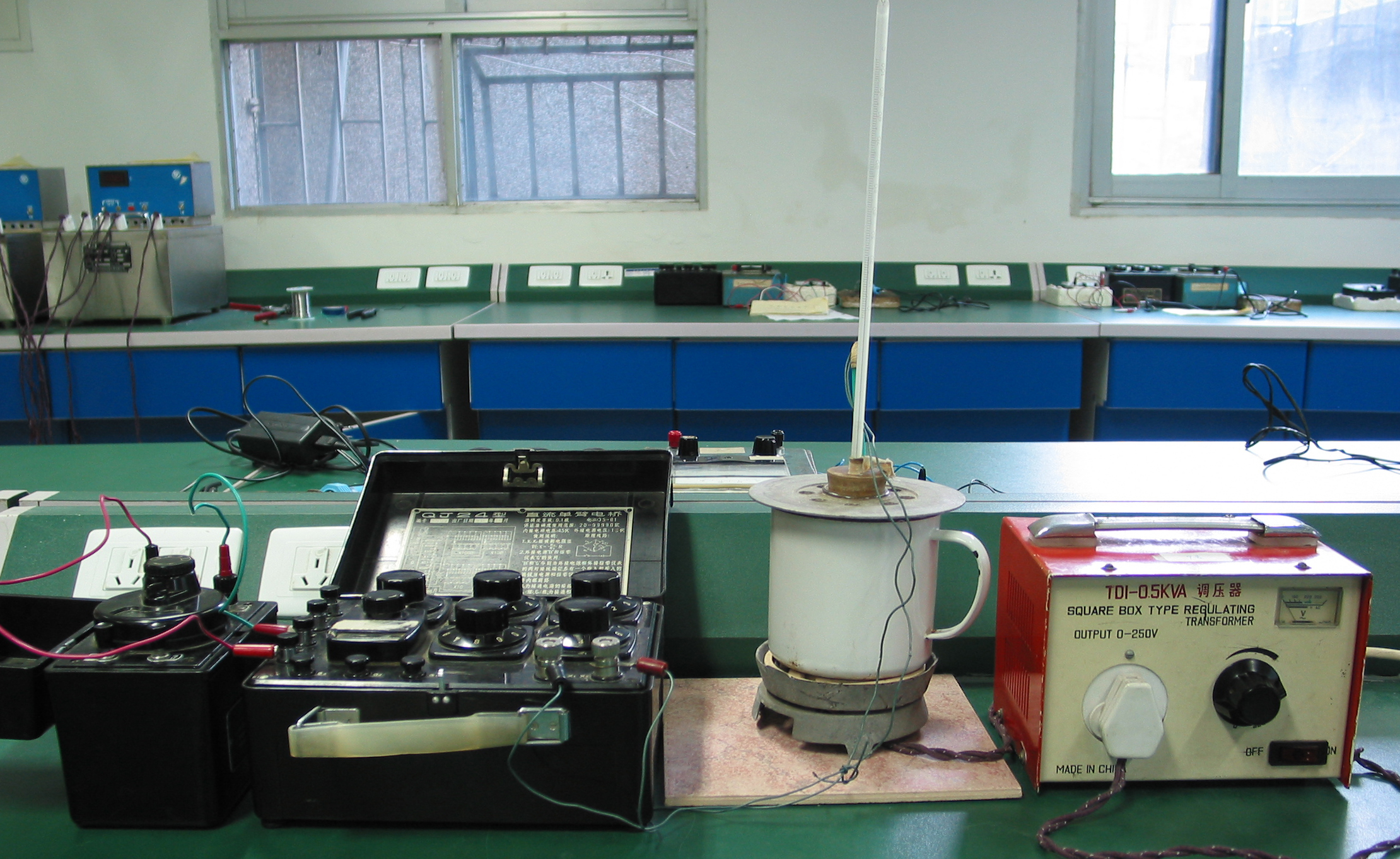

图 1 :     热敏电阻测温实验装置

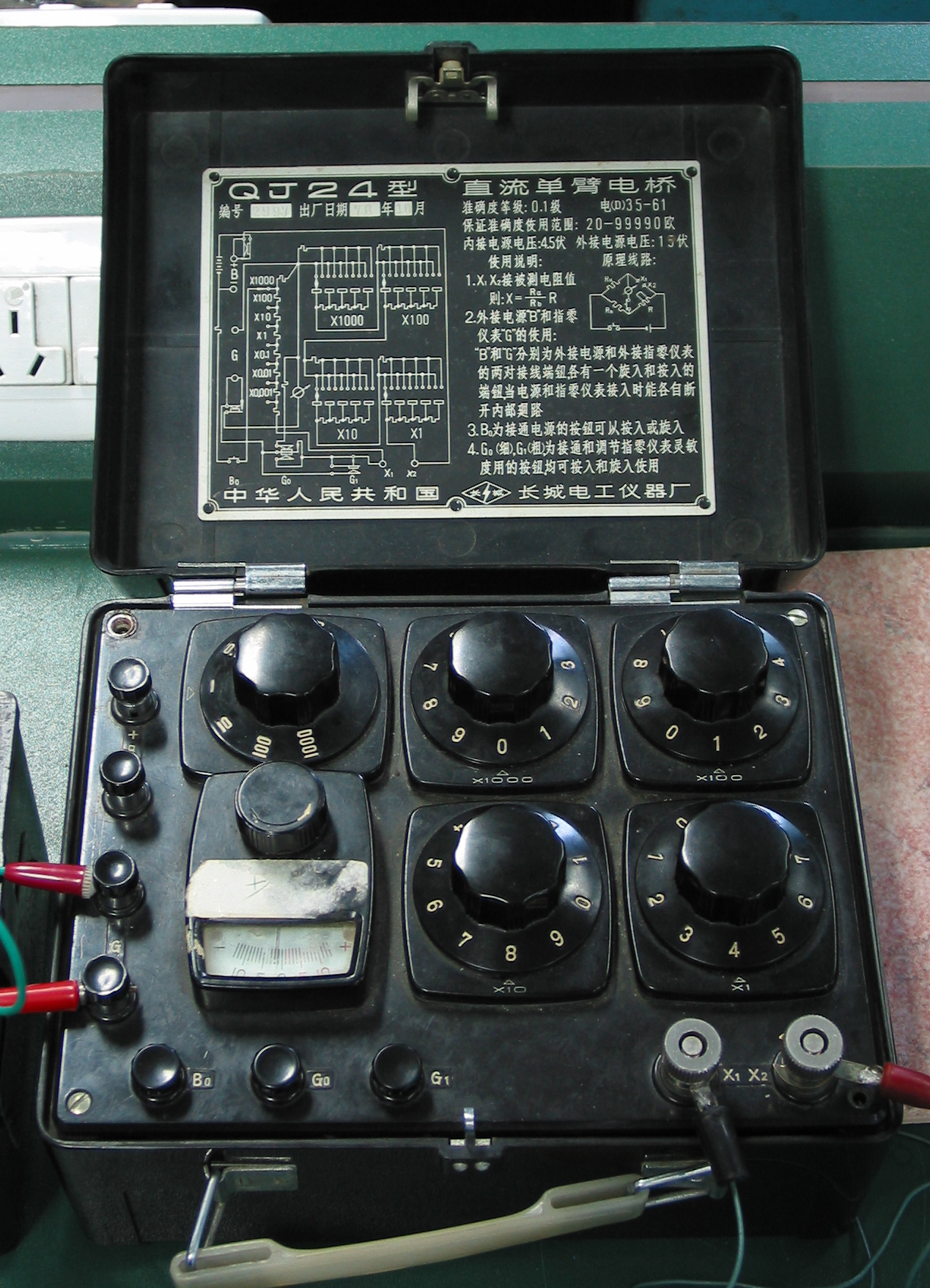

图 2 :     直流单臂电桥

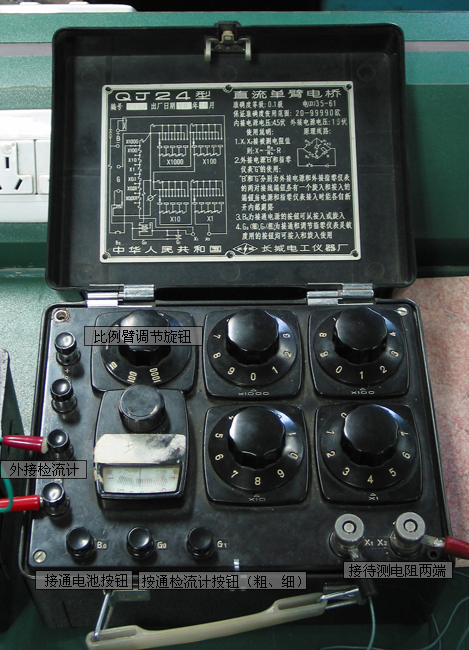

实验过程中要注意电池按钮和接通检流计按钮的使用，检流计按钮先使用粗，然后再使用细，不要两个按钮同时使用。实验完成后，一定要将电池按钮松开。

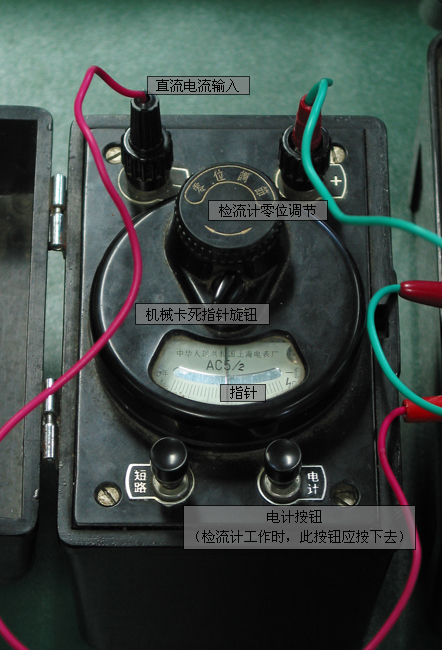

图 3 :     检流计

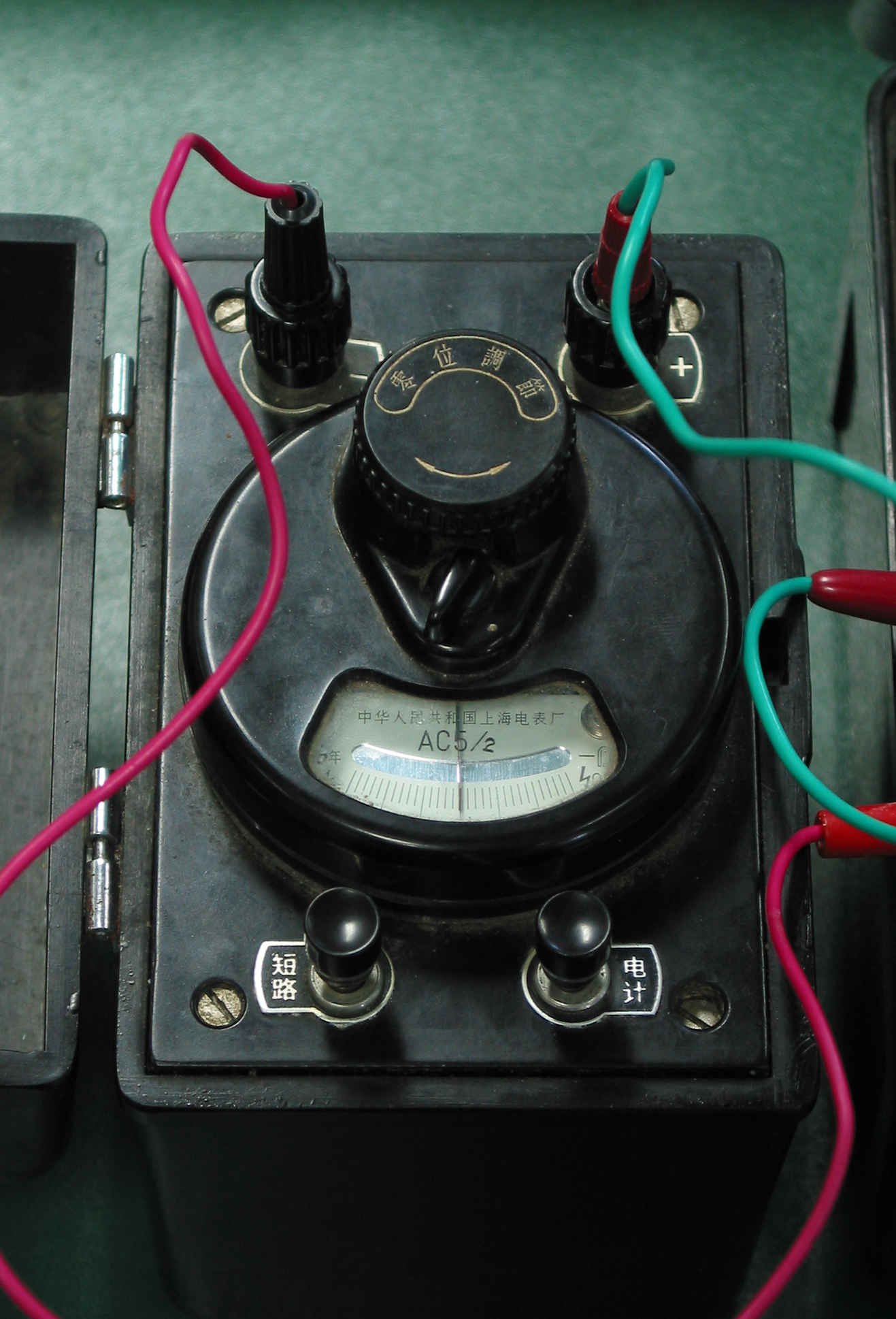

当电桥达到平衡时，检流中电流为零。在使用检流计时，要注意保护检流计，不要让大电流通过检流计，实验中间要用"跃接"。

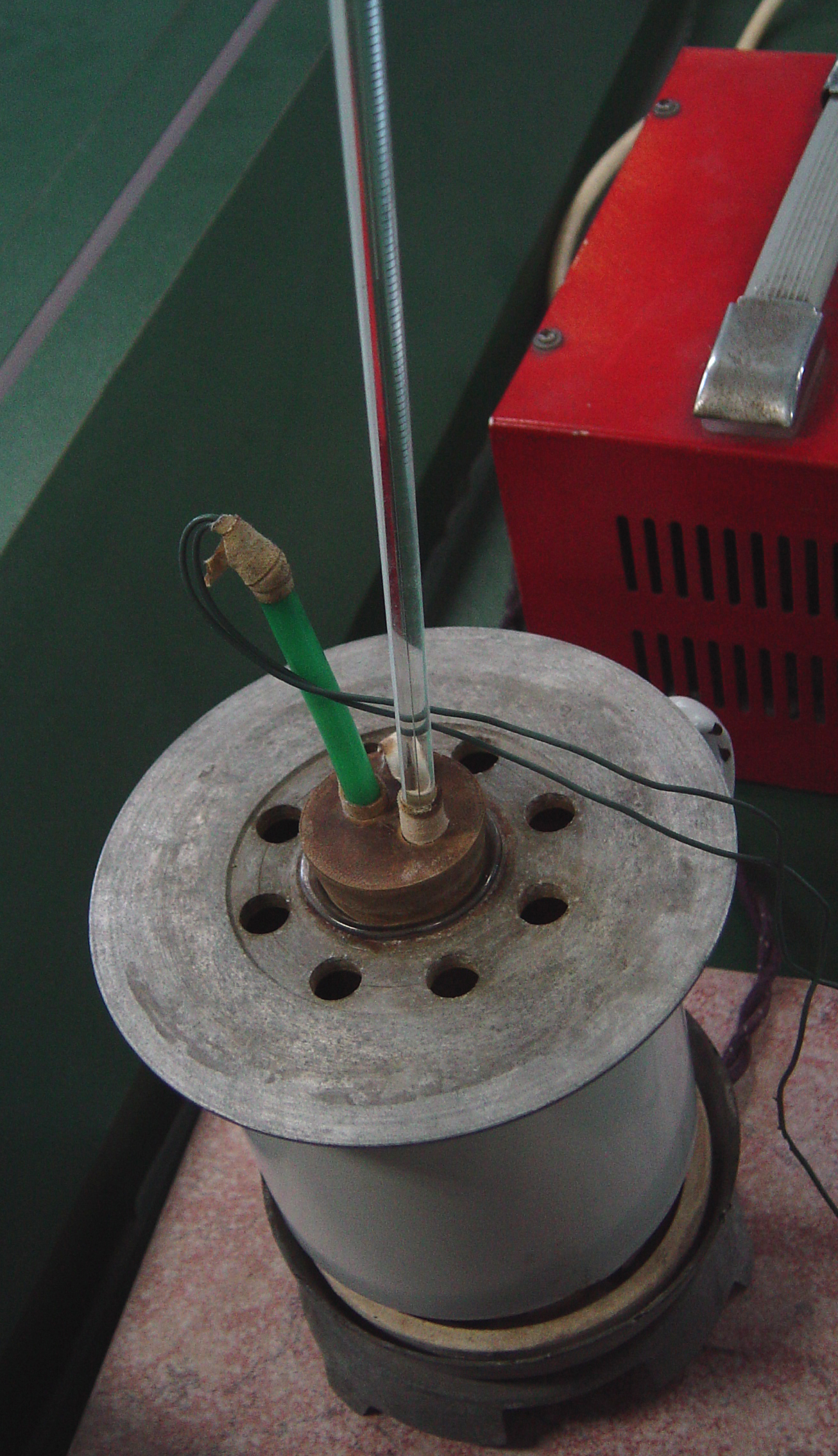

图 4 :     待测热敏电阻和温度计

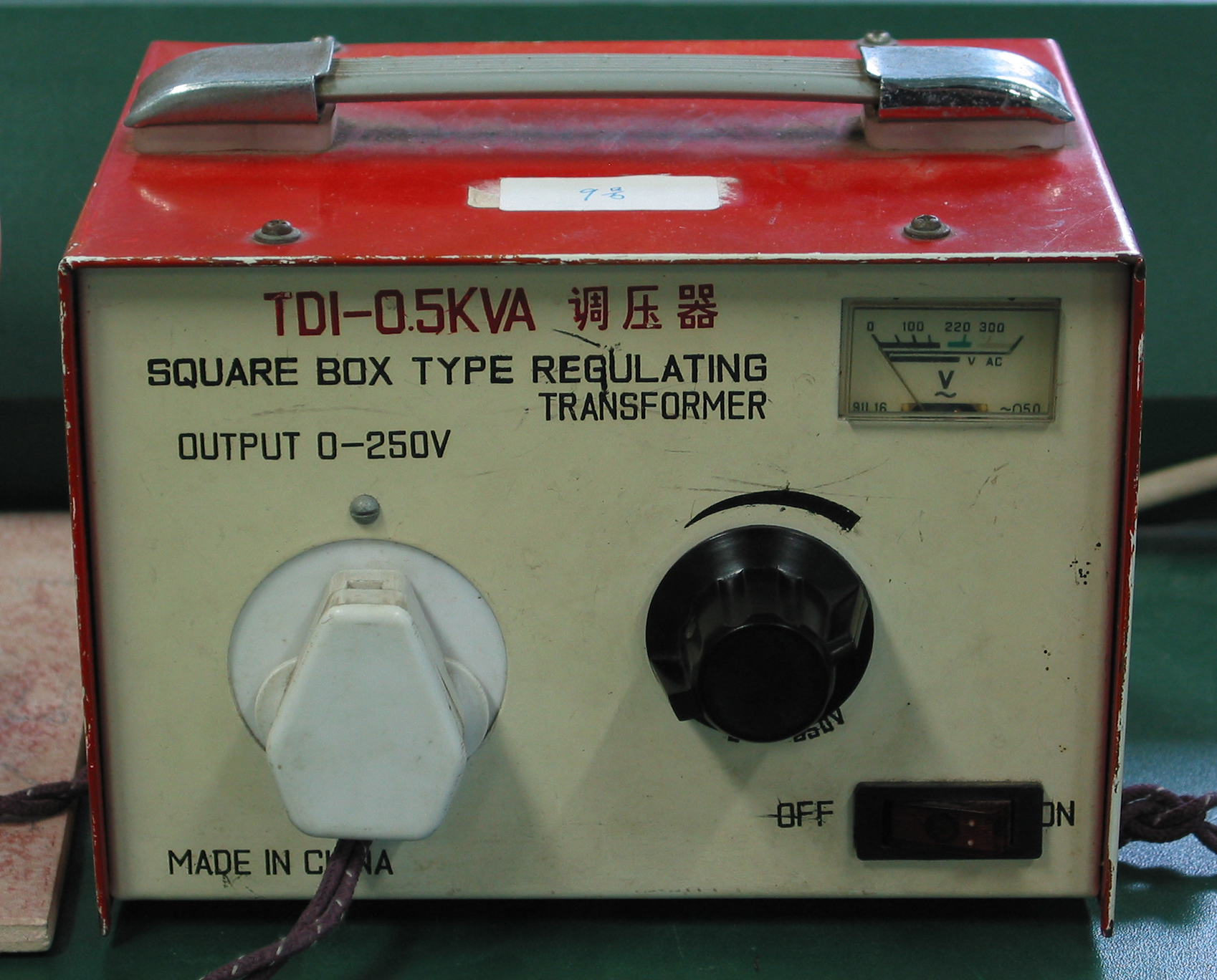

图 5 :     调压器

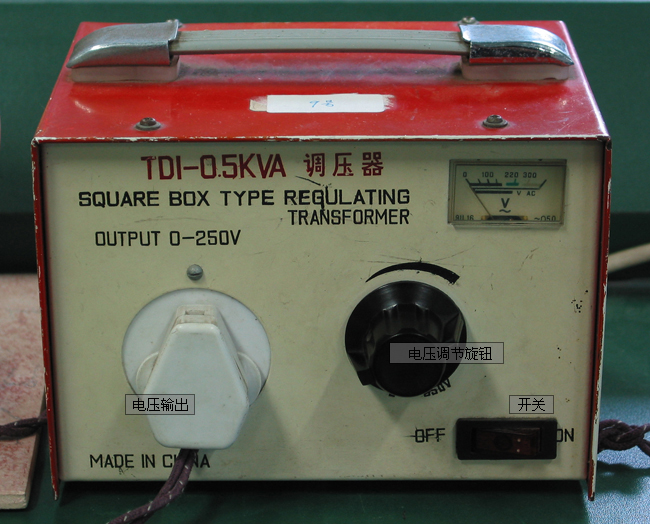

控制加热电炉电压。实验开始时，加热电压不宜太高。因为实验过程中，既要观察温度的变化，又要调节电桥平衡，操作有一定难度。待操作熟练后，可适当加大电压，让温度升高的快些。
