驻波法测频率实验装置包括:

电动音叉
弦线
滑轮
砝码钩、砝码





-若需要更大幅图片请点击相应图片-

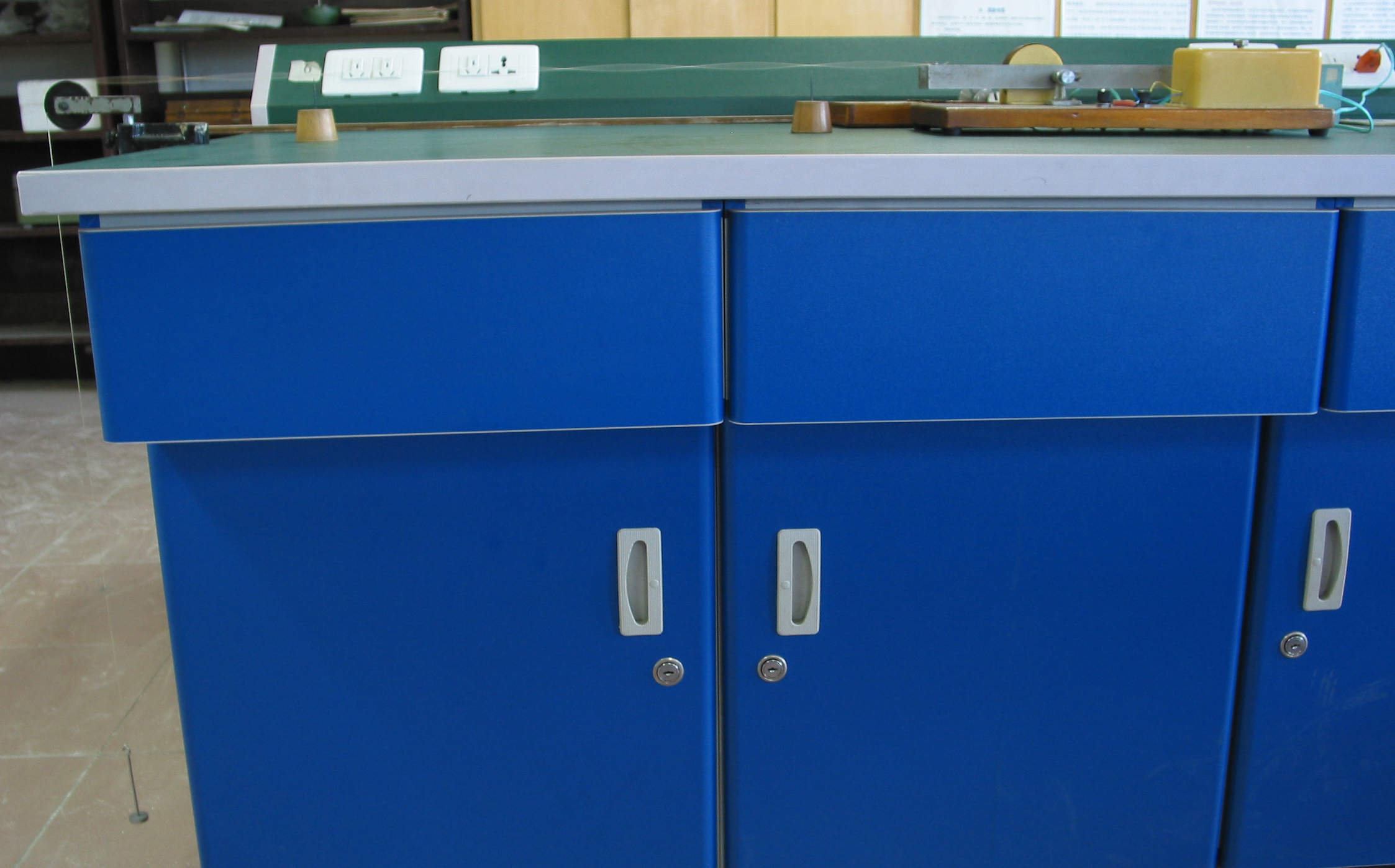

图 1 :     驻波法测频率实验装置

实验仪器有电动音叉、弦线、滑轮、米尺、砝码钩、砝码、调节螺丝、交变电源、磁铁组成。本实验是研究横波的驻波。

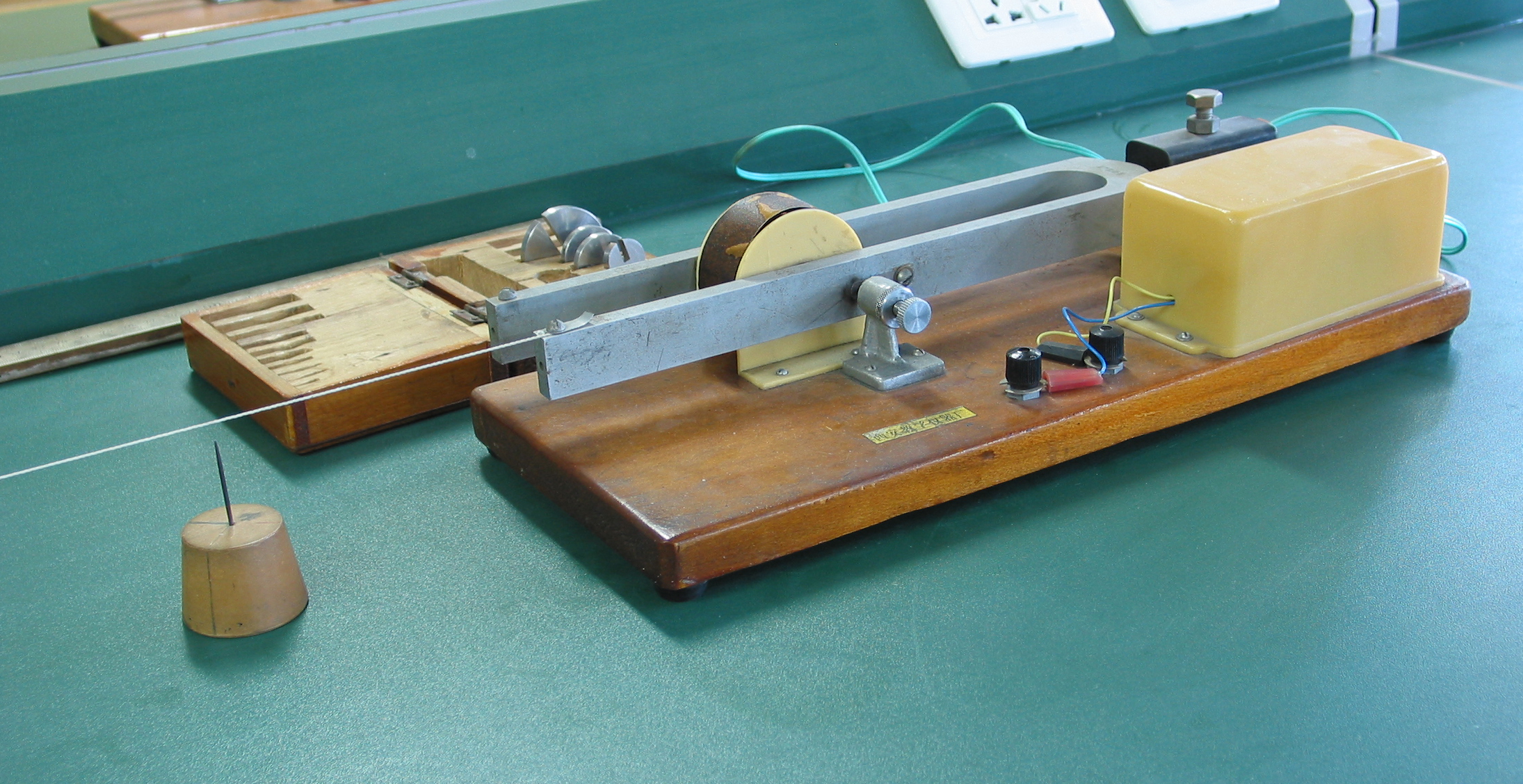

图 2 :     电动音叉

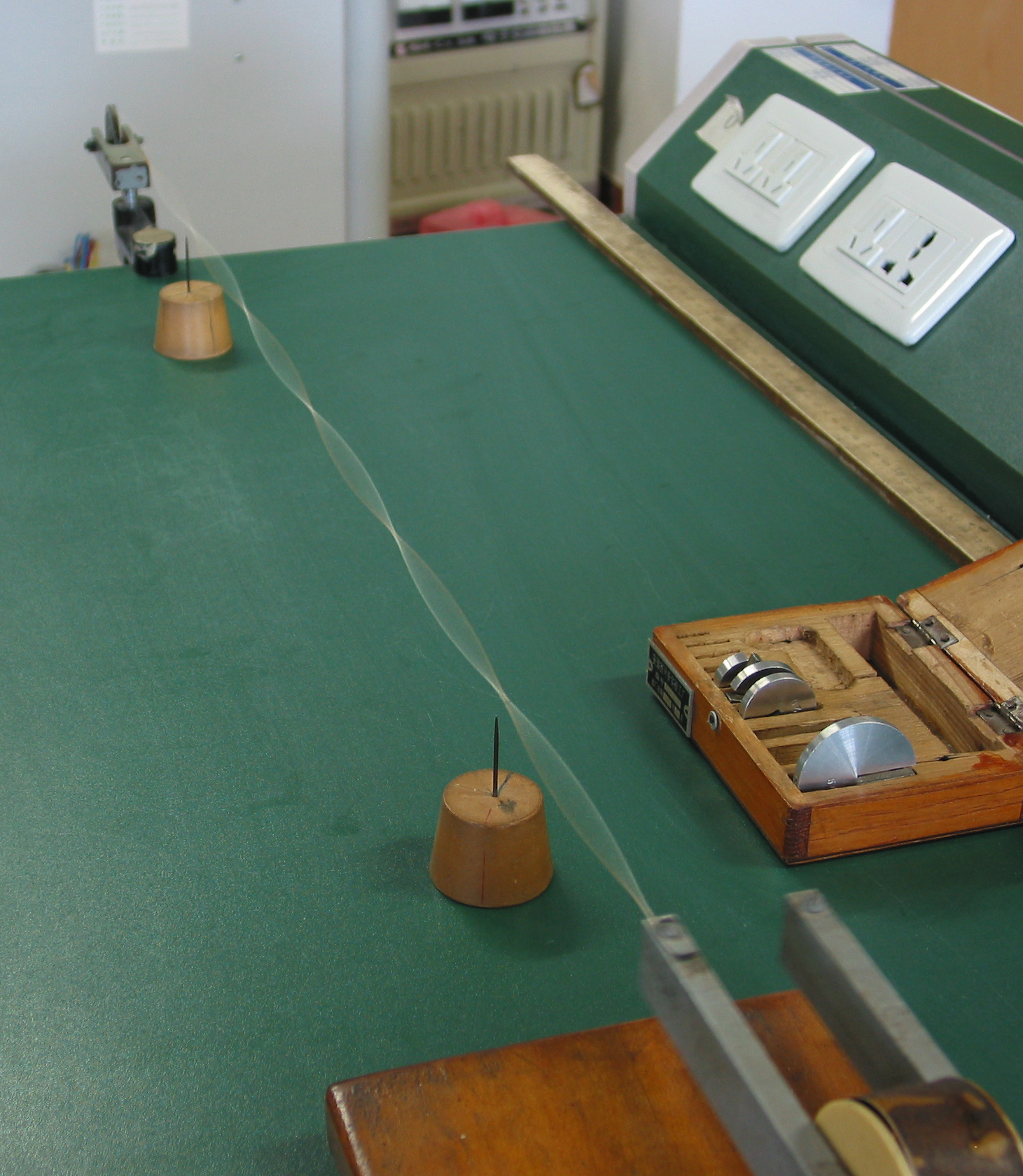

图 3 :     弦线

将弦线的一端固定在电动音叉的一个脚上,另一端跨过滑轮悬一砝码钩,电源的一端通过开关,磁铁的线圈和调节螺丝与音叉相接,则电流导通,电磁铁吸引音叉。音叉一经吸引后,螺丝与音叉脱接,电流中断。电磁铁失去吸引音叉的作用,则音叉又回到原来的位置,(类似于电铃的振动机构),这样反复作用的结果,就会使音叉按其固有频率振动起来,振动沿弦线传播出去。调节张力或弦线长度,使音叉受迫振动,往返波动相干形成稳定的驻波,此时弦线的振动最大。

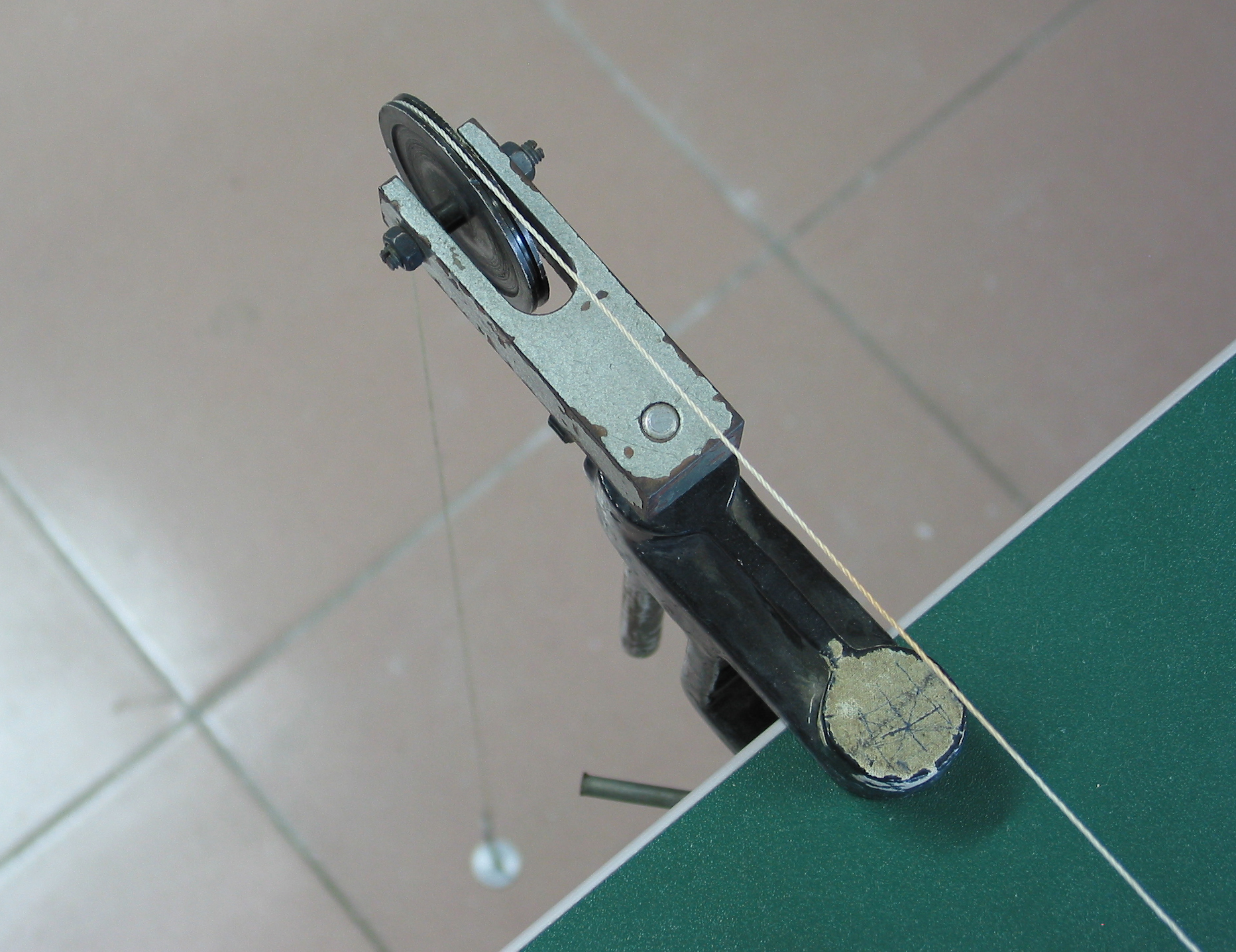

图 4 :     滑轮

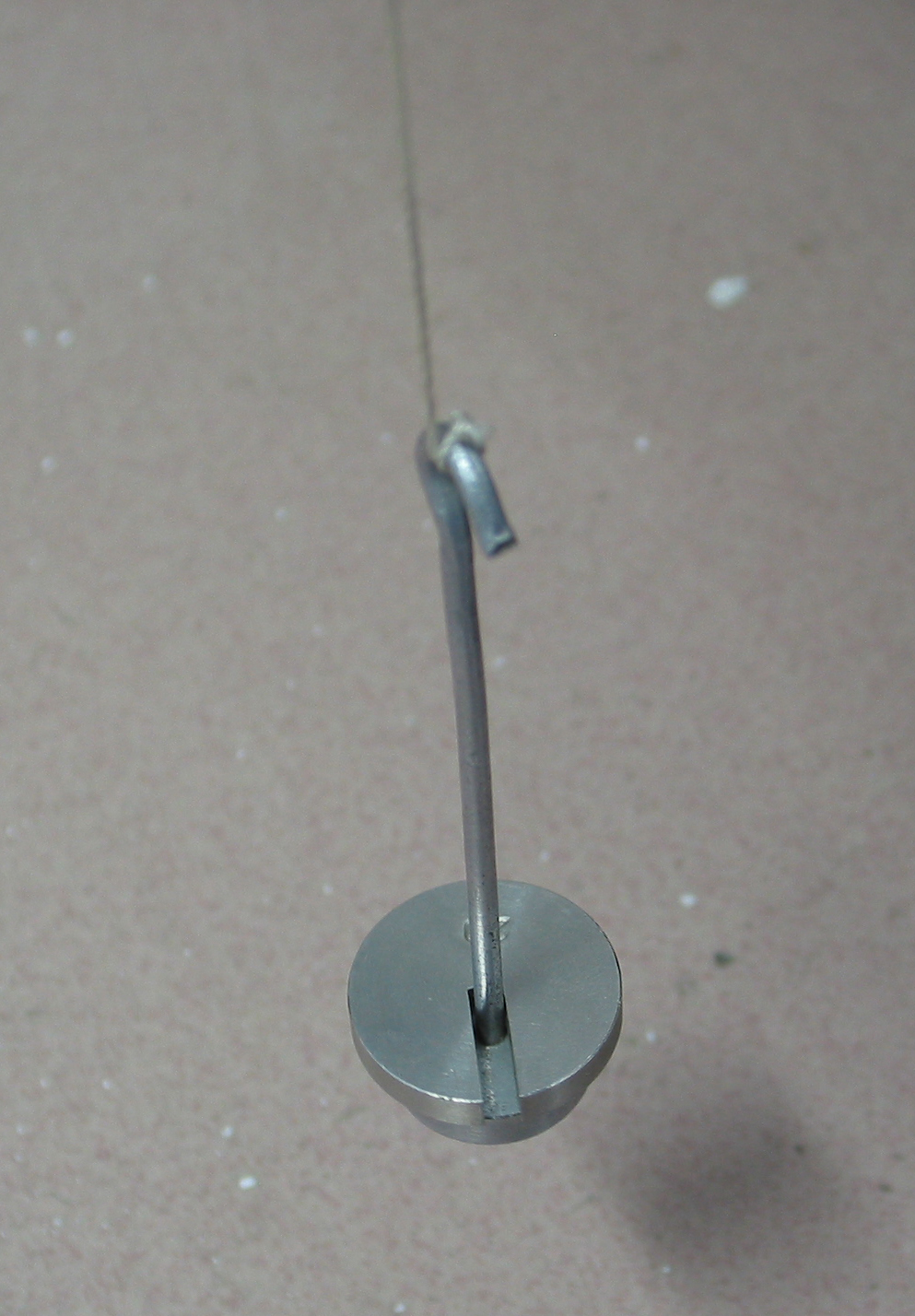

图 5 :     砝码钩和砝码



实验注意事项:

(1)检查滑轮是否转动自如。

(2)若音叉不振动,应立即断电,否则时间过久会烧断电磁铁中线圈。

(3)调节要耐心细致,使驻波明显而稳定,用橡皮座指针准确地定下几个波节间的距离。
