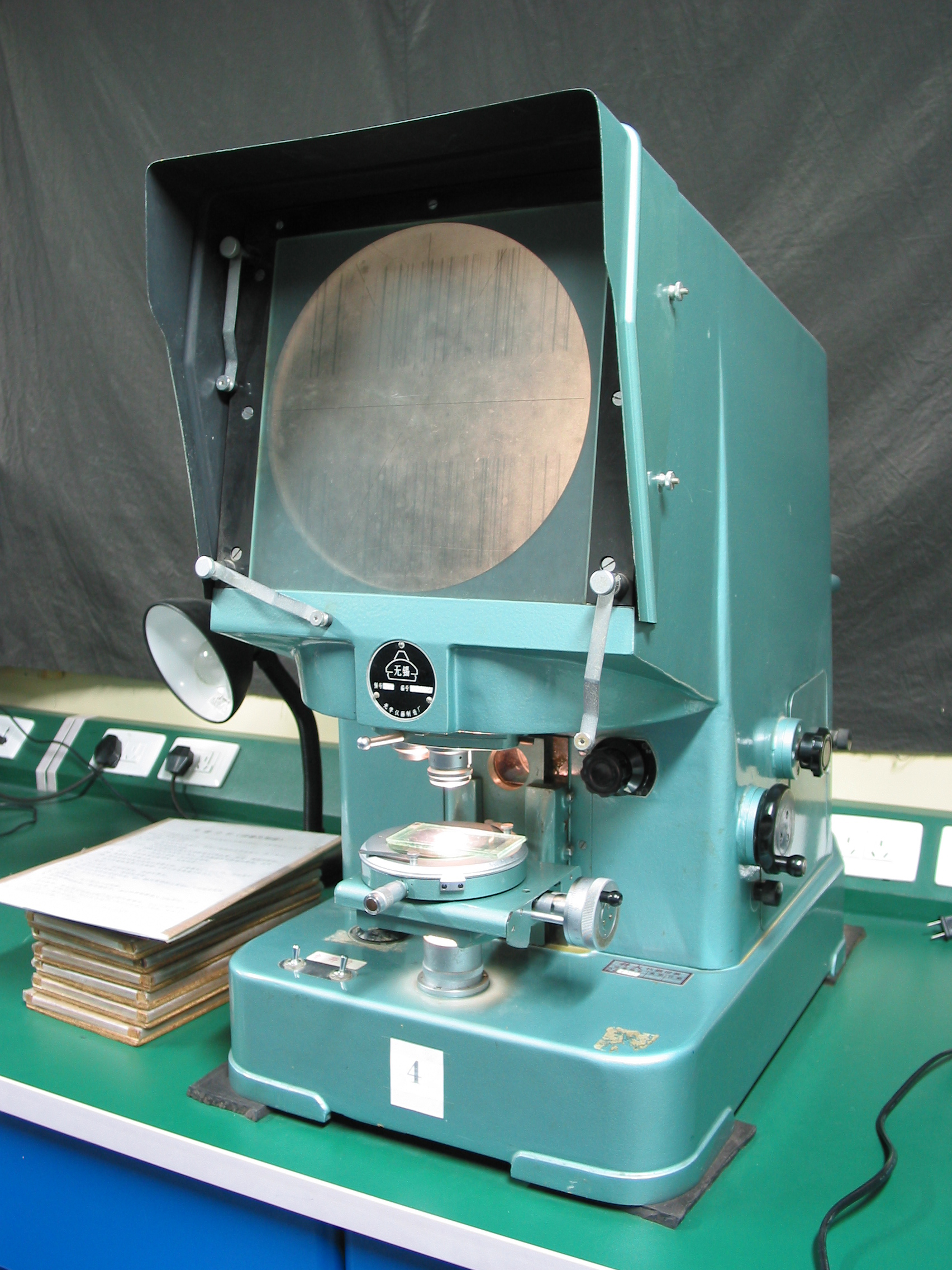

图 1 :     台式投影仪装置

左下角是光源开关和吹风机开关，开关后面是光源调节器，仪器右壁大旋钮是调焦手轮。仪器左侧放着标准铁谱谱板。

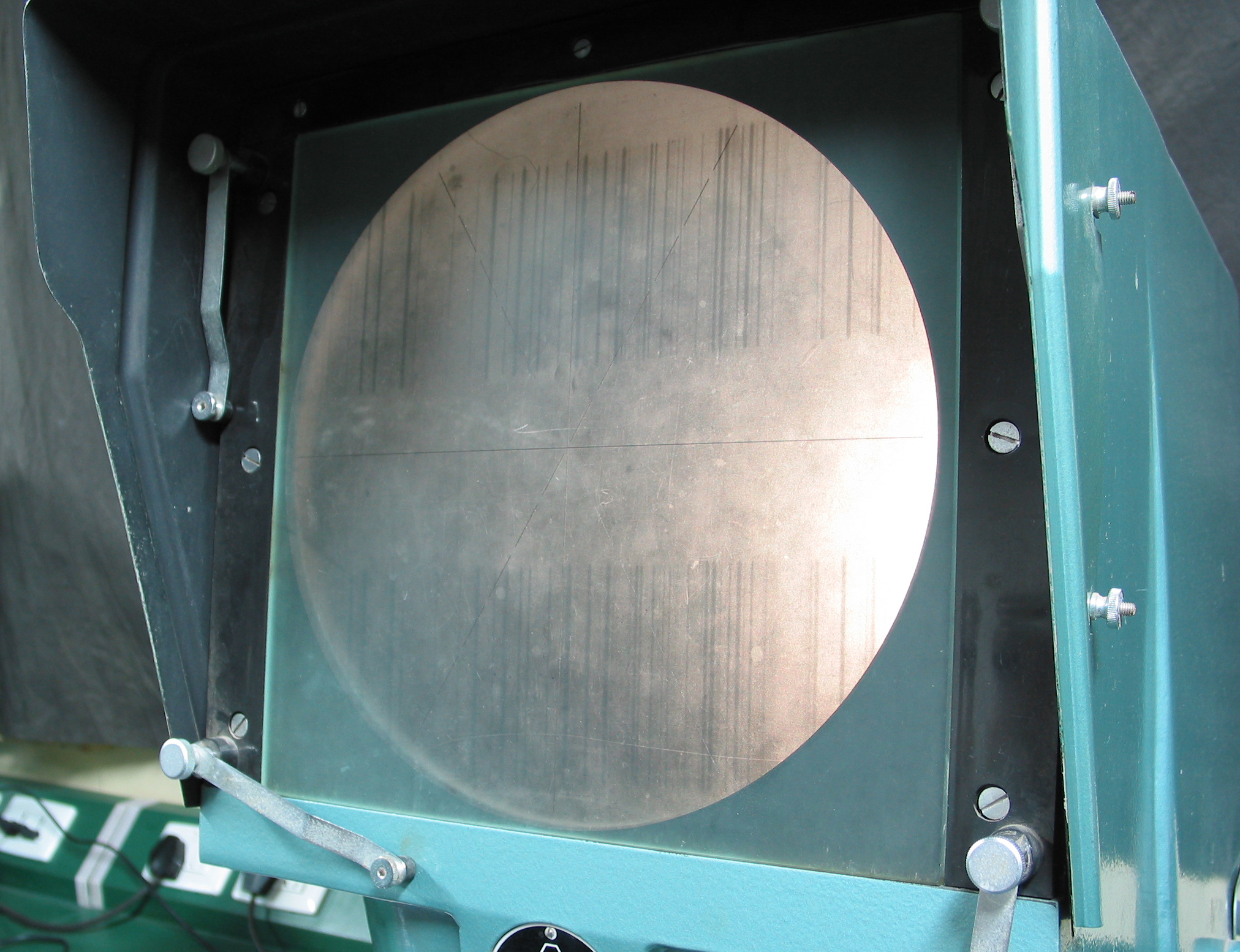

图 2 :     投影屏

光源经过聚光镜，照射在被测物体（拍摄的铁、氦光谱底片），通过投影物镜，放大20倍，在投影屏上显示出来（上下铁谱，中间是待测氦谱）。

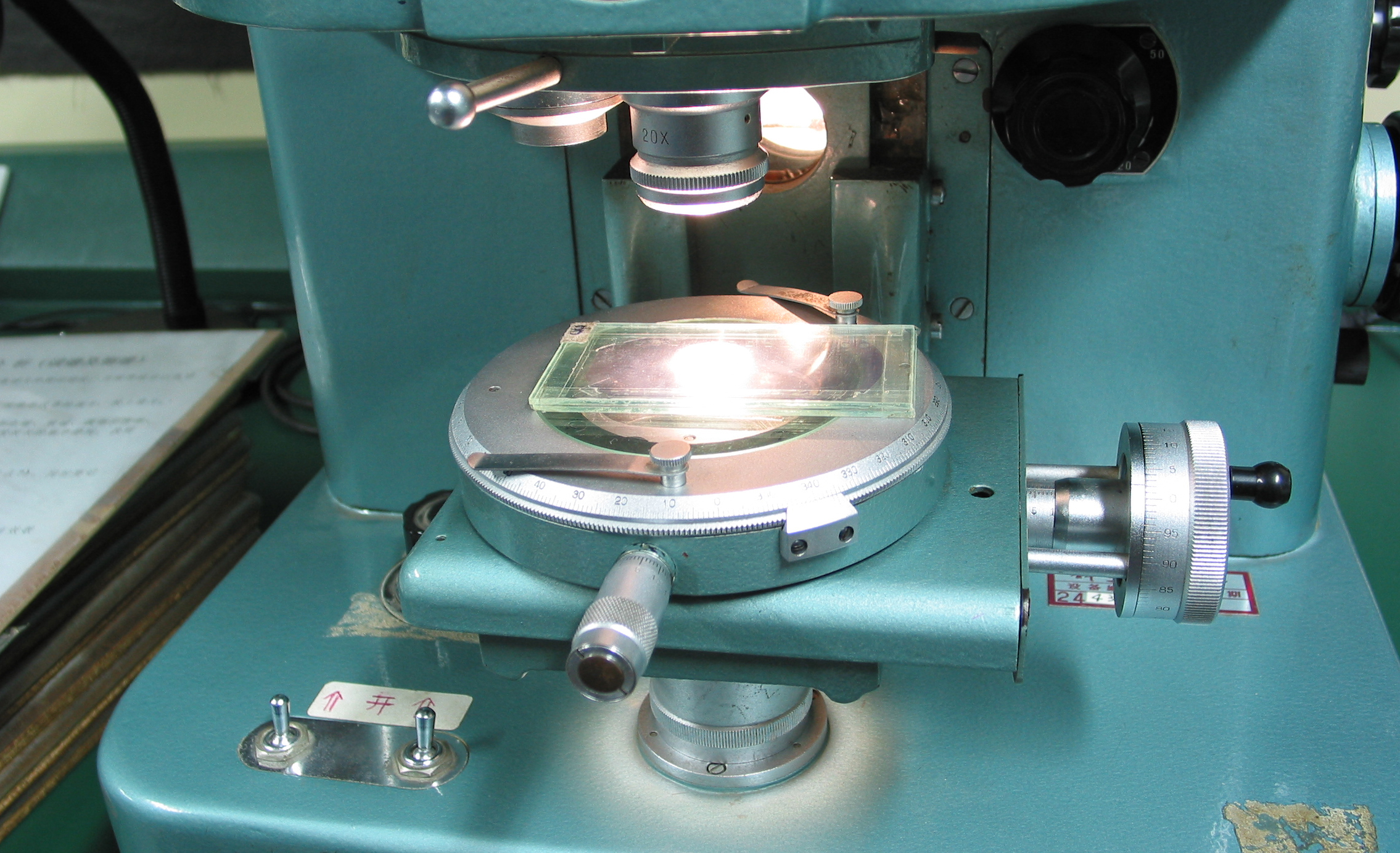

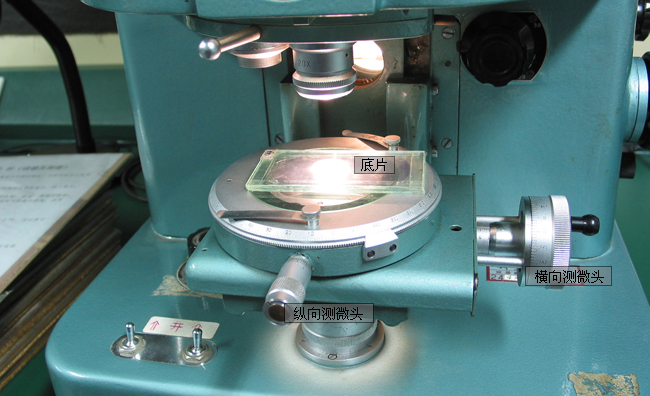

图 3 :     载物台

载物台上放着拍摄好的底片（铁、氦光谱线）。

载物台外侧是纵向测微头，纵标尺最小刻度1mm，不足1mm转动测微头，二圈为1mm，最小刻度10μm。

右侧是横向测微鼓轮，最小刻度1mm，不足1mm转动鼓轮，一圈为1mm，最小刻度10μm。
