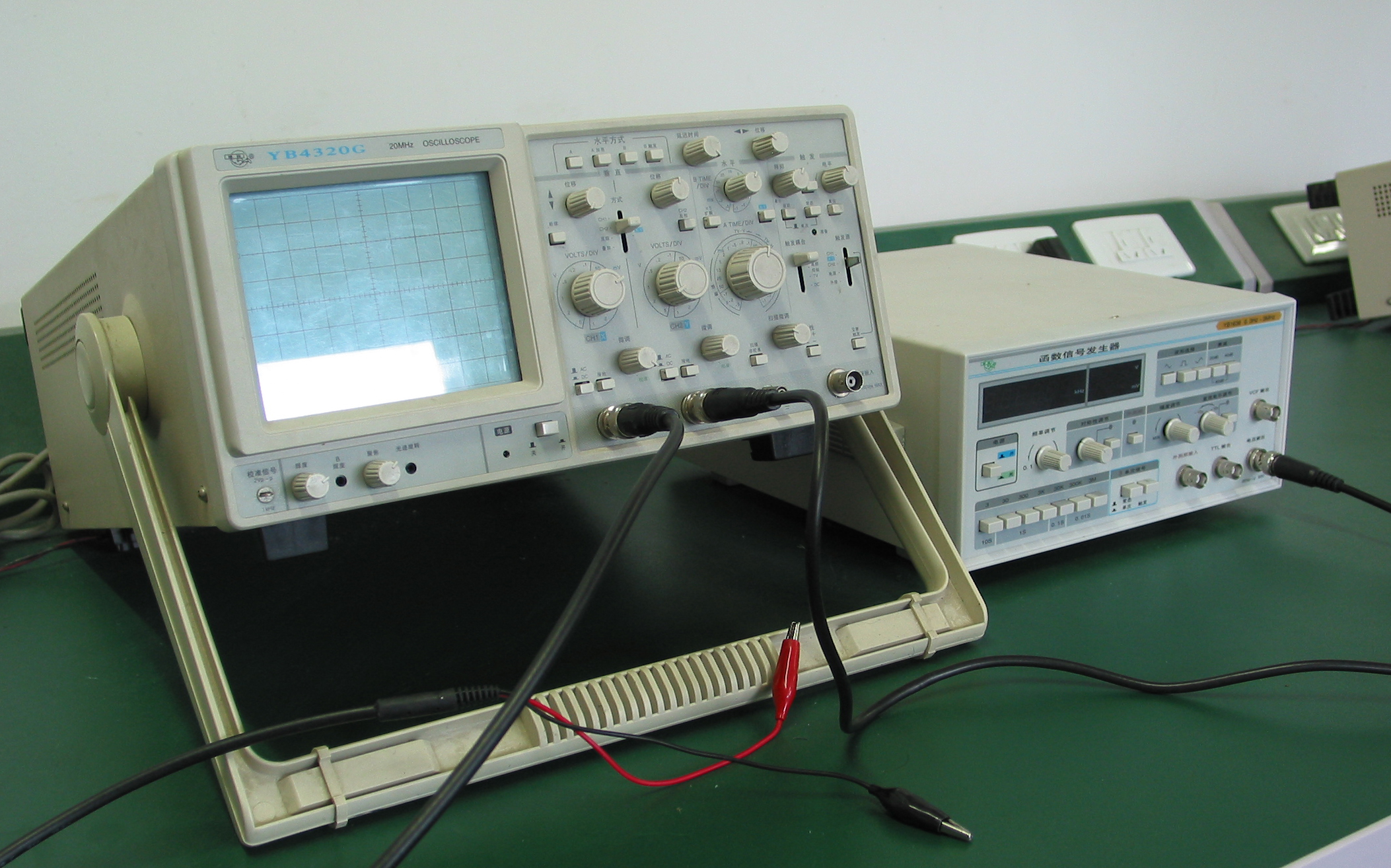

图 1 : 示波器测时间实验装置
本实验仪器由示波器、函数信号发生器和一台公用信号源组成。
图 2 : 示波器
用于观测信号并间接测量出待测信号的时间参数。

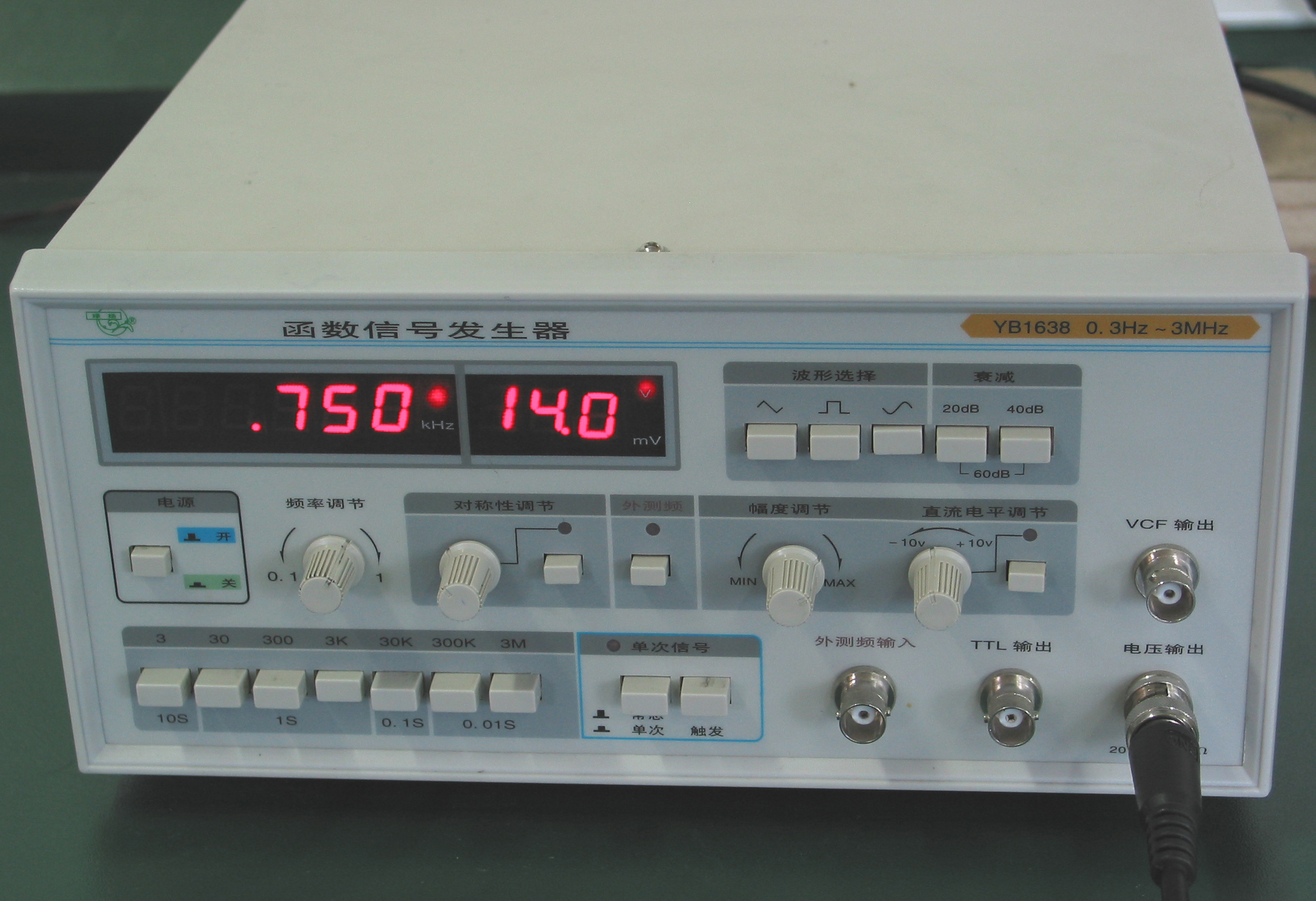

图 3 : YB1638型函数信号发生器
用于产生若干不同频率不同类型的信号，供实验过程中测量其时间参数。
实验注意事项：
（1）信号发生器请使用电压输出，对称性调节旋钮只在测非对称方波的时间参数时使用。
（2）用示波器测量信号的时间参数，一定要把垂直方式开关和触发源开关拨到和实验者所选通道一致，才能从示波器上观测到稳定的信号波形。
|
