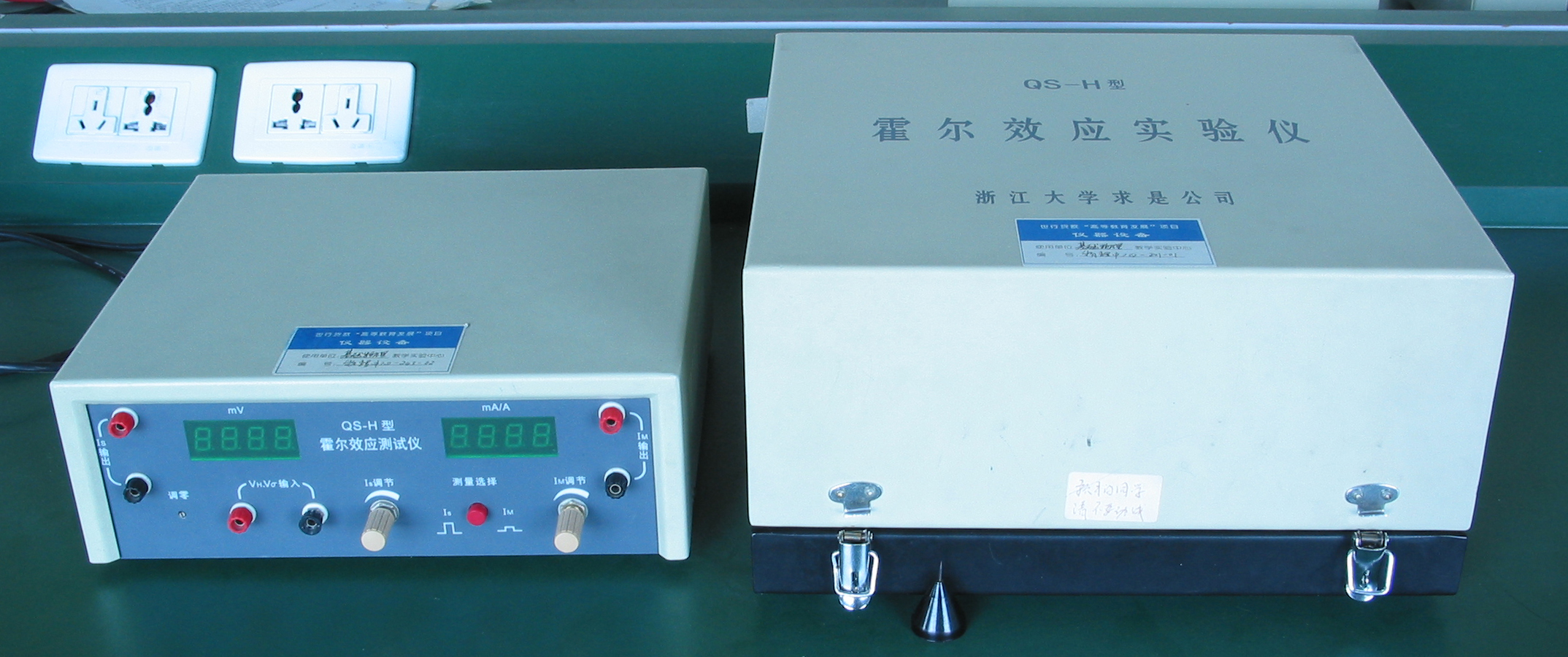

图 1 :     本实验装置由QS-H型霍尔效应实验仪和QS-H型霍尔效应测试仪两大部分组成。

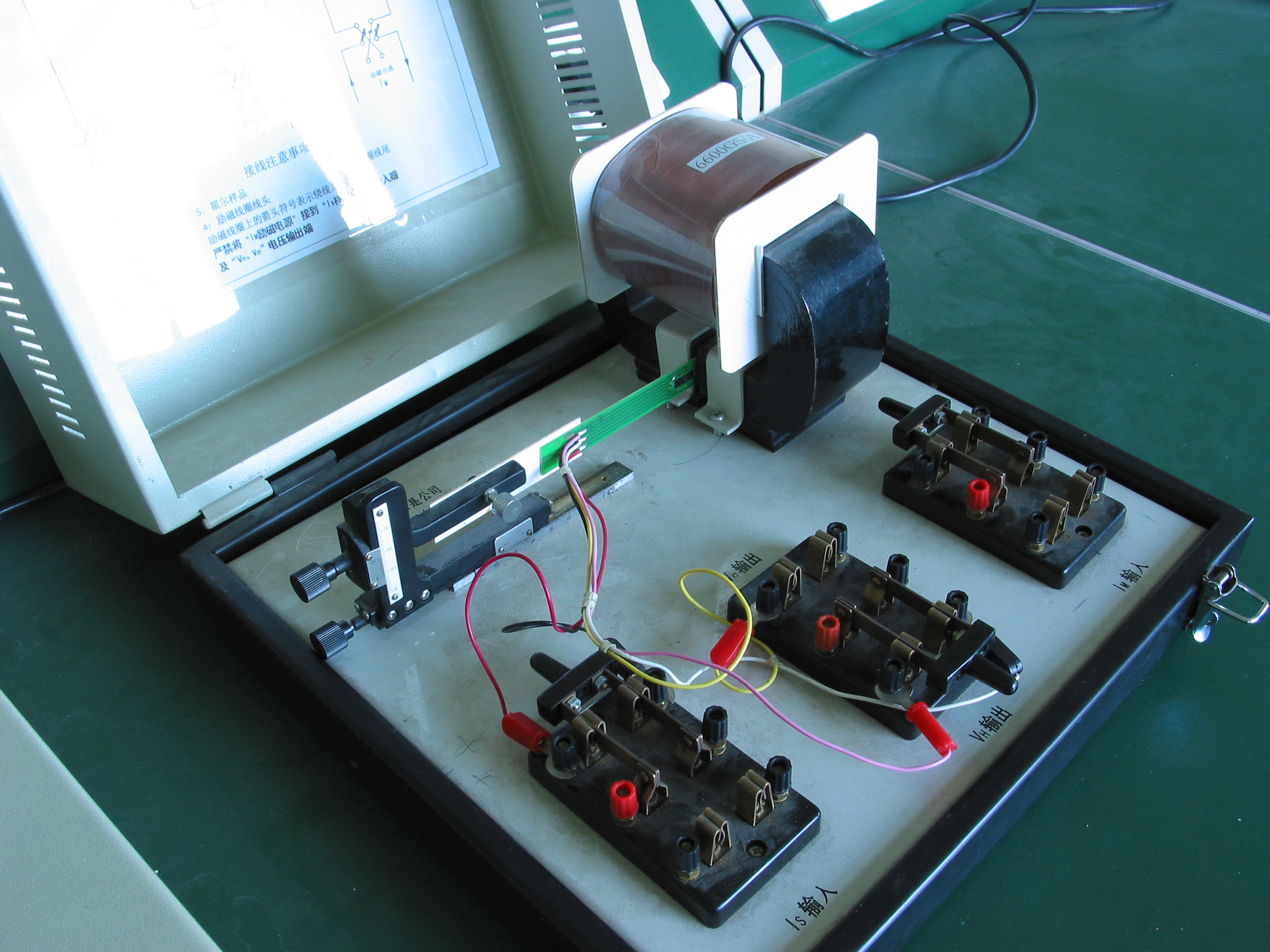

图 2 :     霍尔效应实验仪

此实验仪为一组合仪器。由电磁铁（2500GS/A）、霍尔样品及调节架、双刀双掷开关构成。

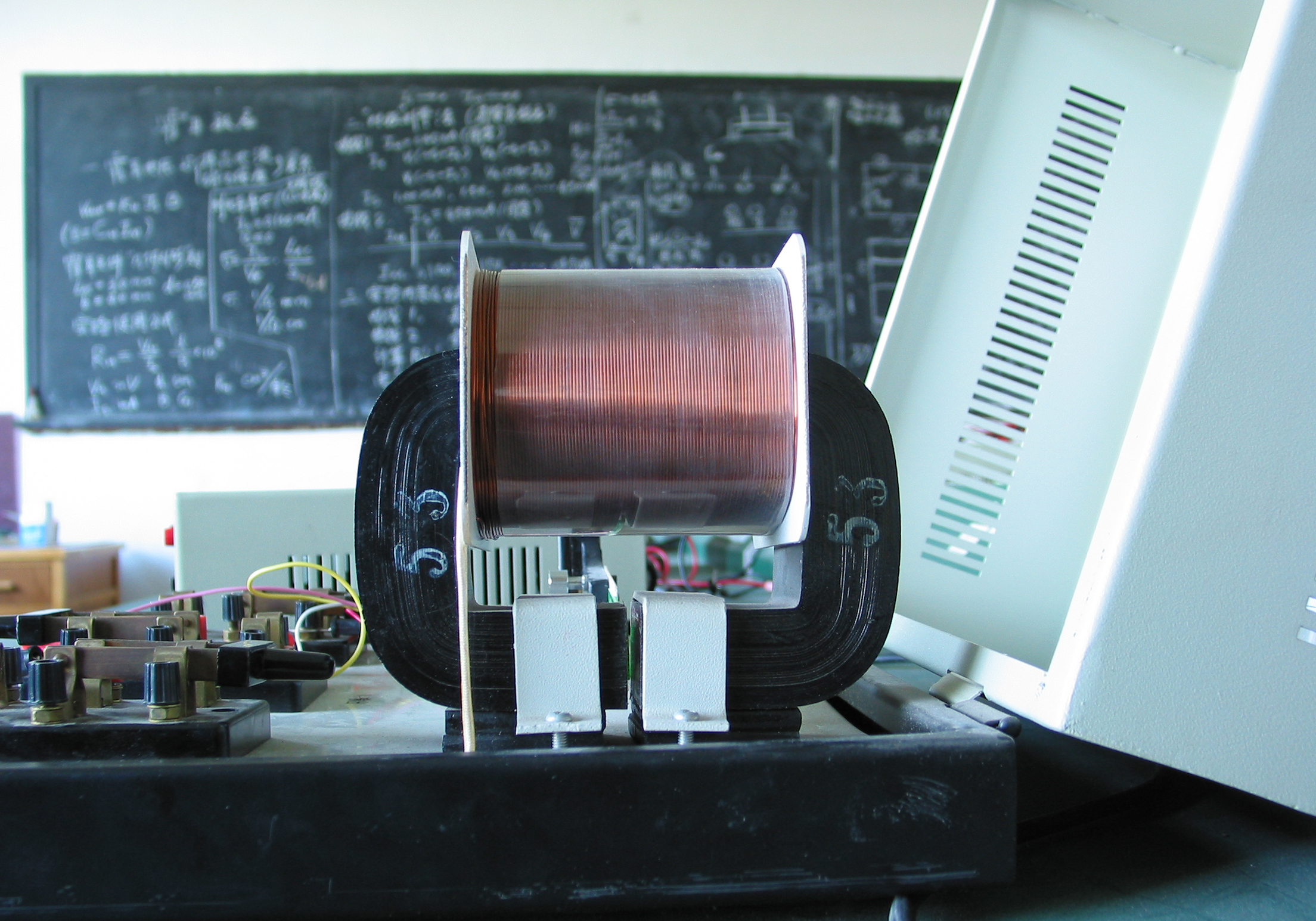

图 3 :     霍尔效应实验仪的部件之一：电磁铁（2500GS/A）

产生一个用霍尔效应来待测的磁场，实验者要保证霍尔样品要放入磁场的中心位置。

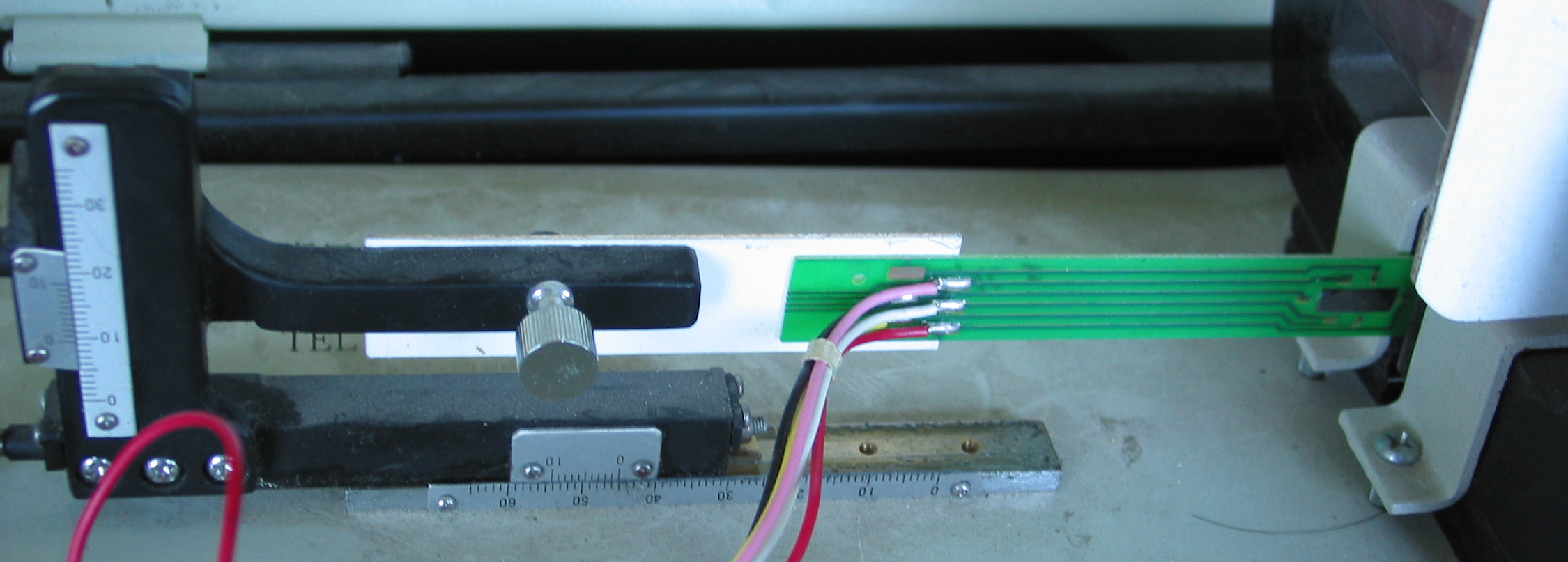

图 4 :     霍尔样品及调节架

样品通过调节架一定要使之处在磁场的中心位置上，否则会影响数据的准确性。霍尔片的水平和垂直位置有刻度可读。

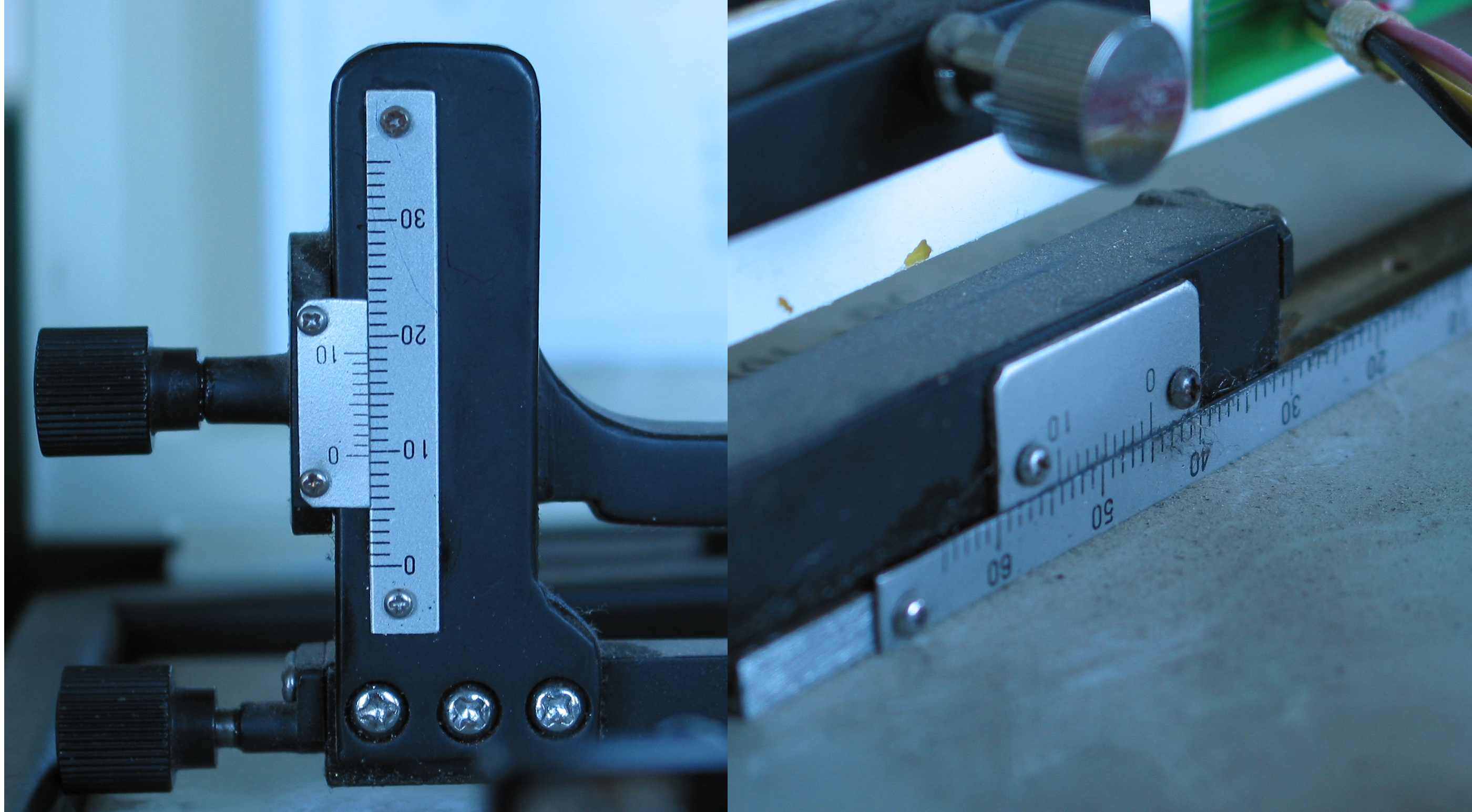

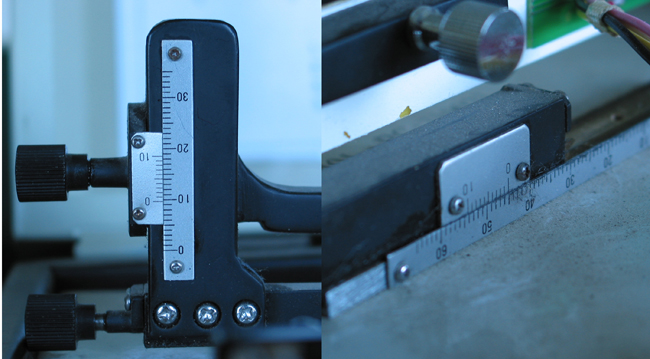

图 5 :     调节架上的水平和垂直刻度

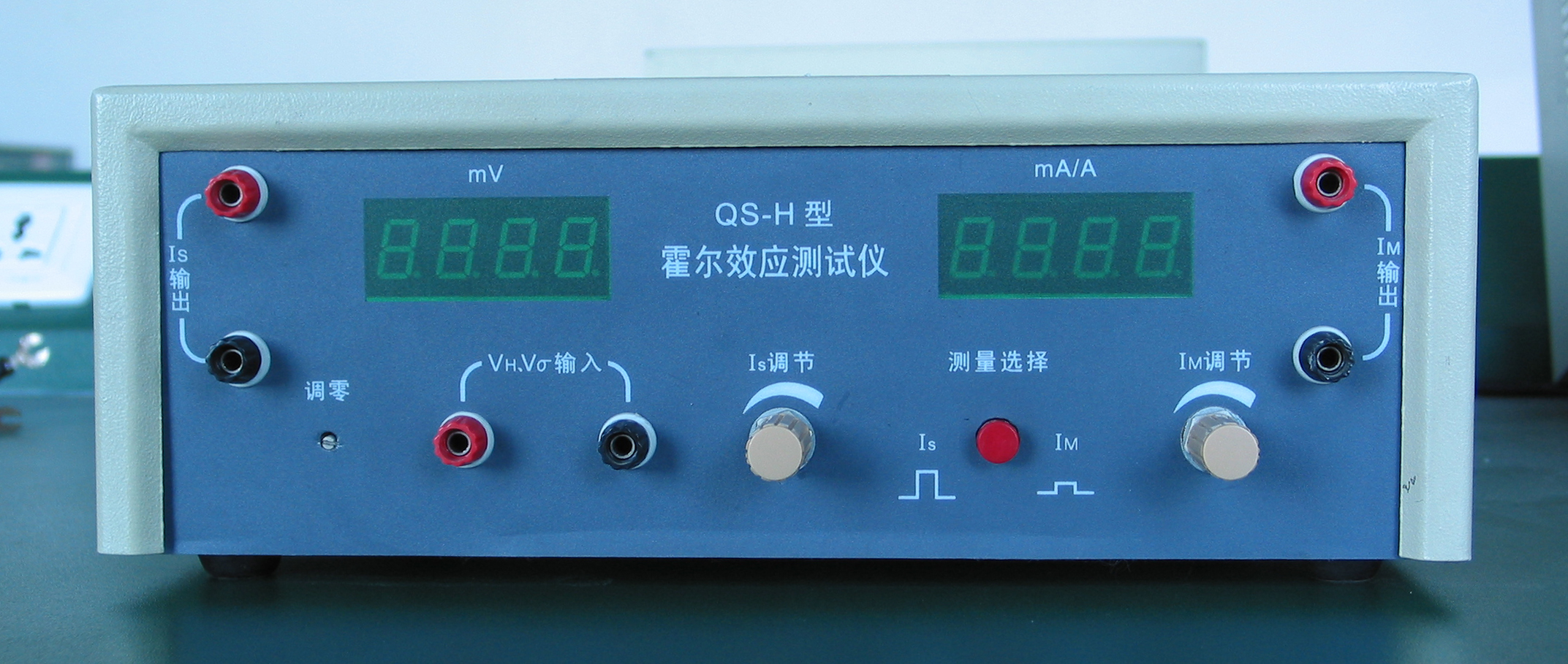

图 6 :     QS-H型霍尔效应测试仪

用它来测量霍尔效应中霍尔电压、样品的不等位电势等参数。它由励磁恒流源、数字电流表、数字毫伏表、样品工作恒流源等构成。由于测试仪上的励磁电流、样品工作电流调节器为两个多圈电位器，容易损坏，在实验过程中调节时应不要太快，旋到尽头时忌继续用力，否则会造成仪器的损坏。
