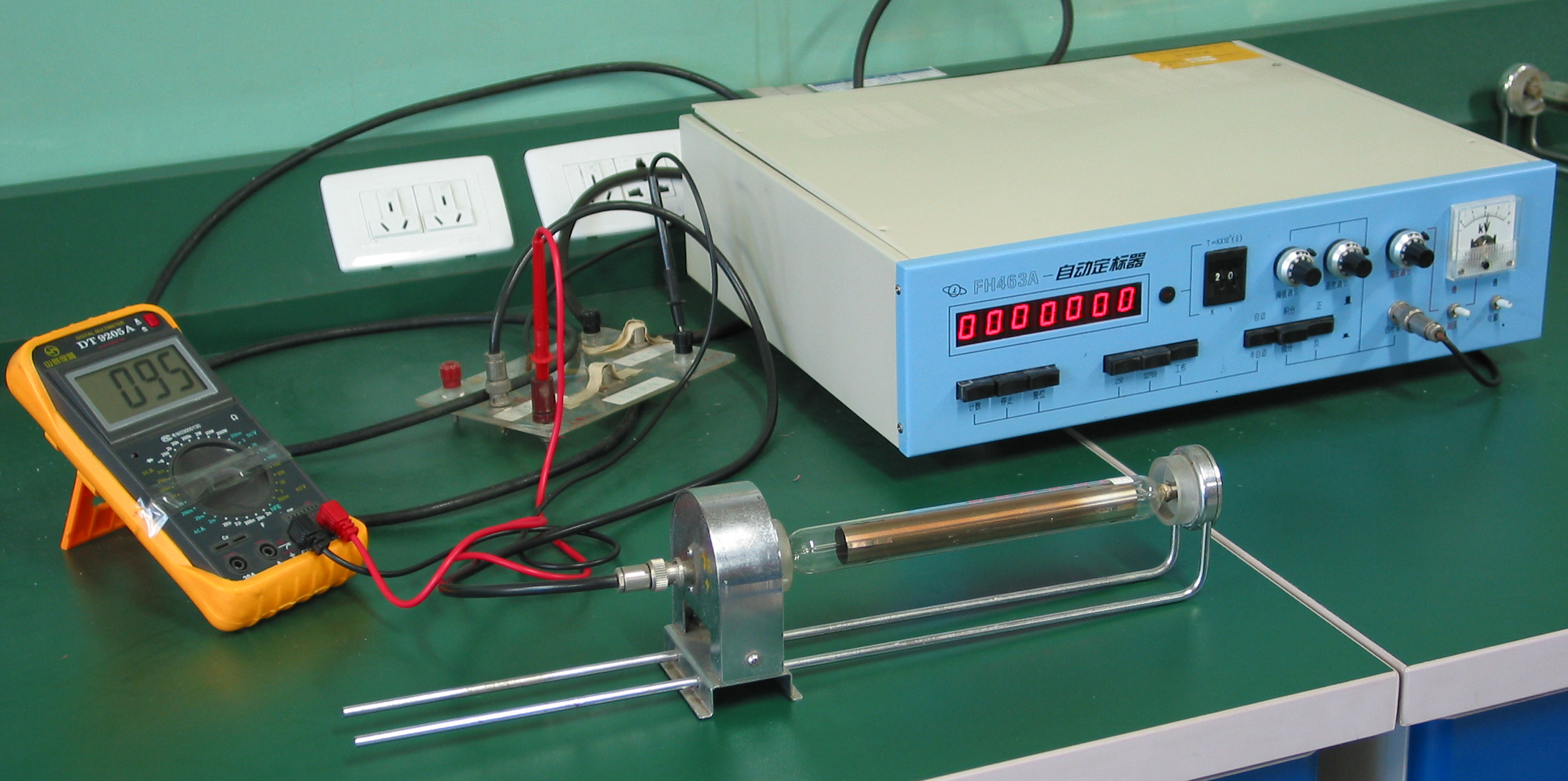

图 1 :     GM计数管实验仪器

G-M计数管试验装置由G-M计数管、定标器、计数管输出电路板和数字电压表组成。可用于测量G-M计数管的坪曲线，验证放射性计数服从统计规律，配以触发扫描示波器可测量计数管的死时间、恢复时间和失效时间。

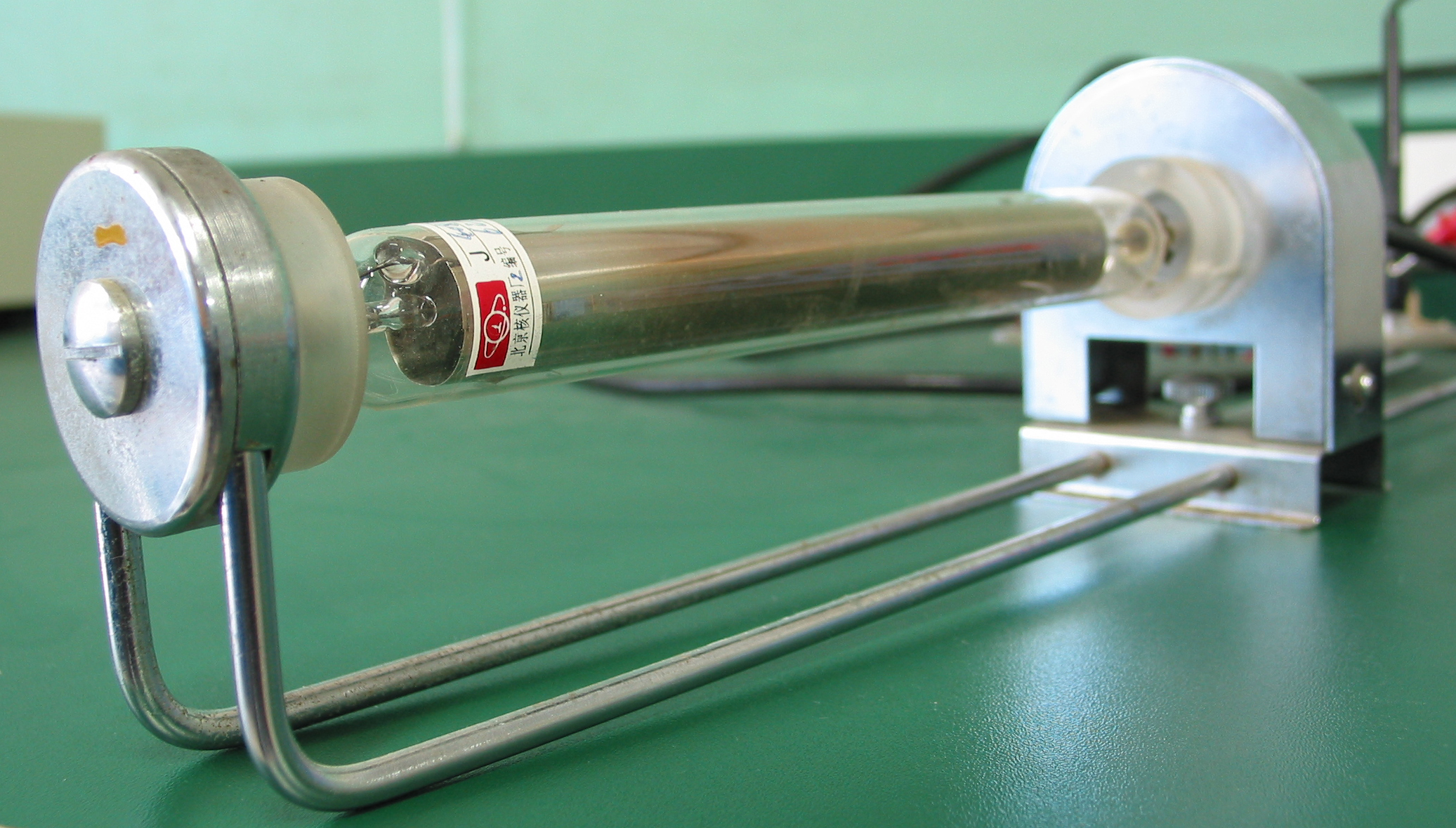

图 2 :     G-M计数管

玻璃圆柱型G-M计数管。中央一根金属丝为阳极，玻璃管内壁装一金属圆筒作为阴极，内部抽真空后充以一定量的惰性气体和少量猝灭气体，可探测β，γ射线。



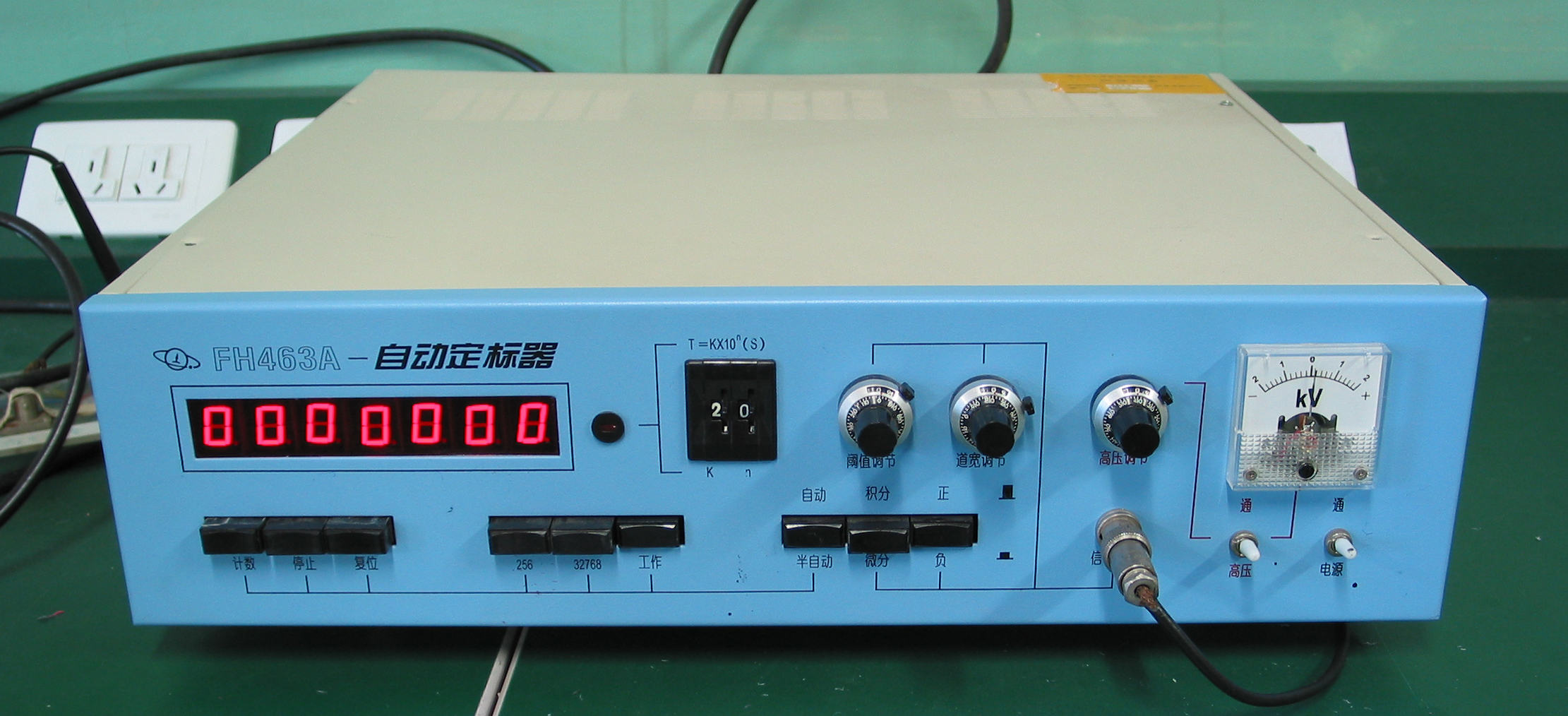

图 3 :     FH-463A型自动定标器

用来记录计数管输出的脉冲信号数目，即可测量粒子数目。定标器由输入电路、定标电路、时控电路、自动显示电路、开机复位电路、高压电源、低压电源组成。

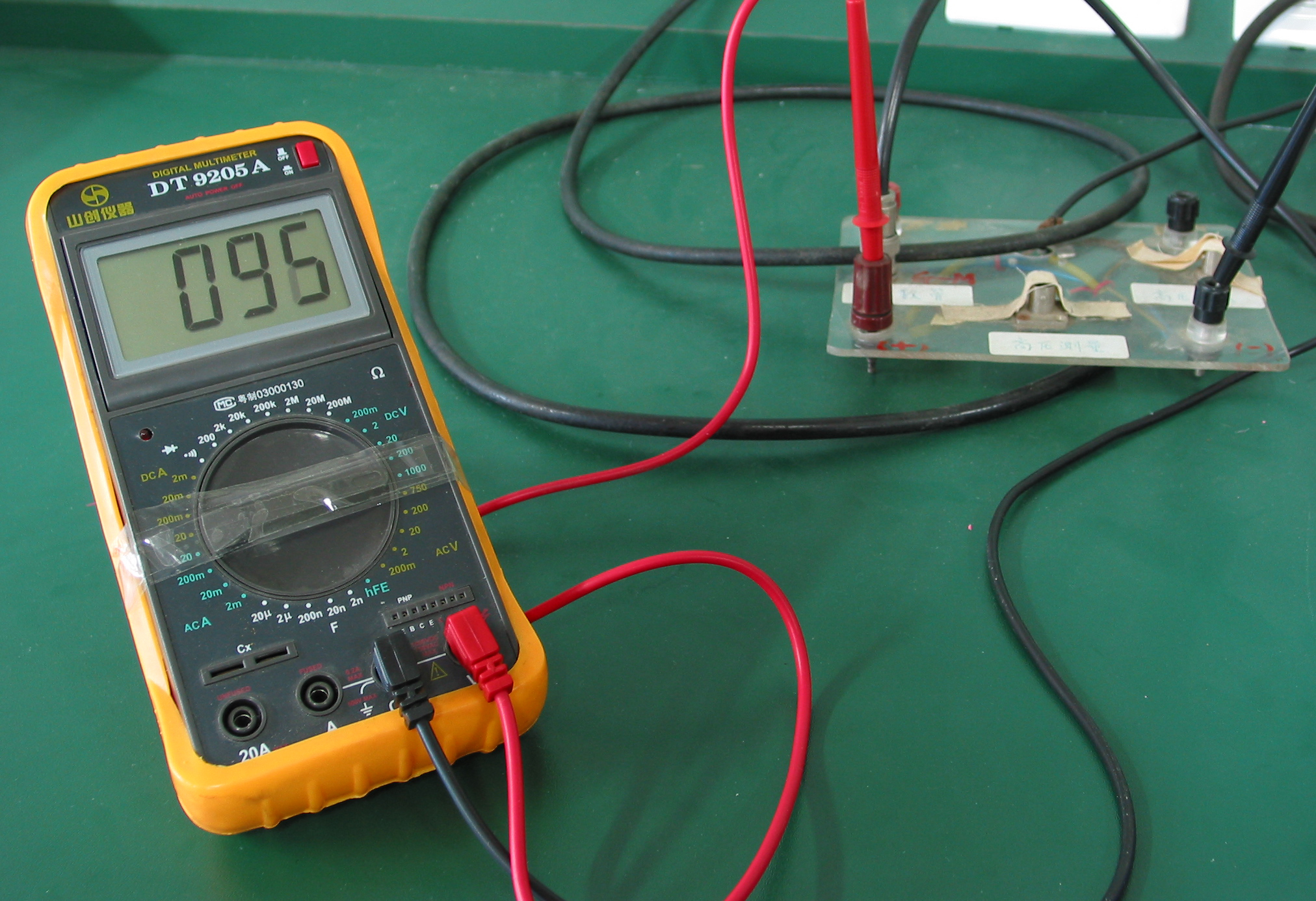

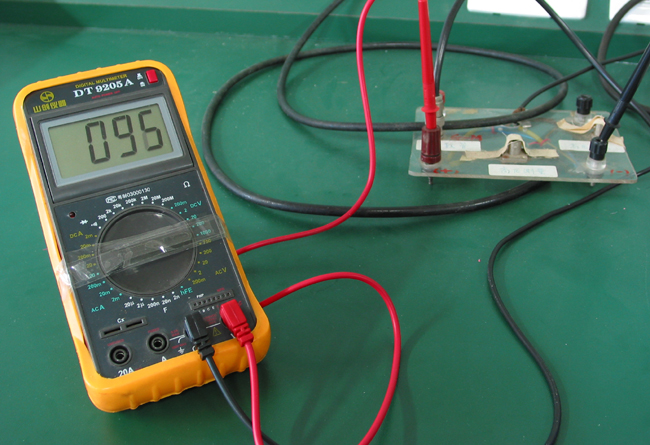

图 4 :     计数管输出电路板和数字电压表

数字电压表用于测量加在计数管两极的电压。（为减小定标器上电压读数误差，用外接万用表读数。）
