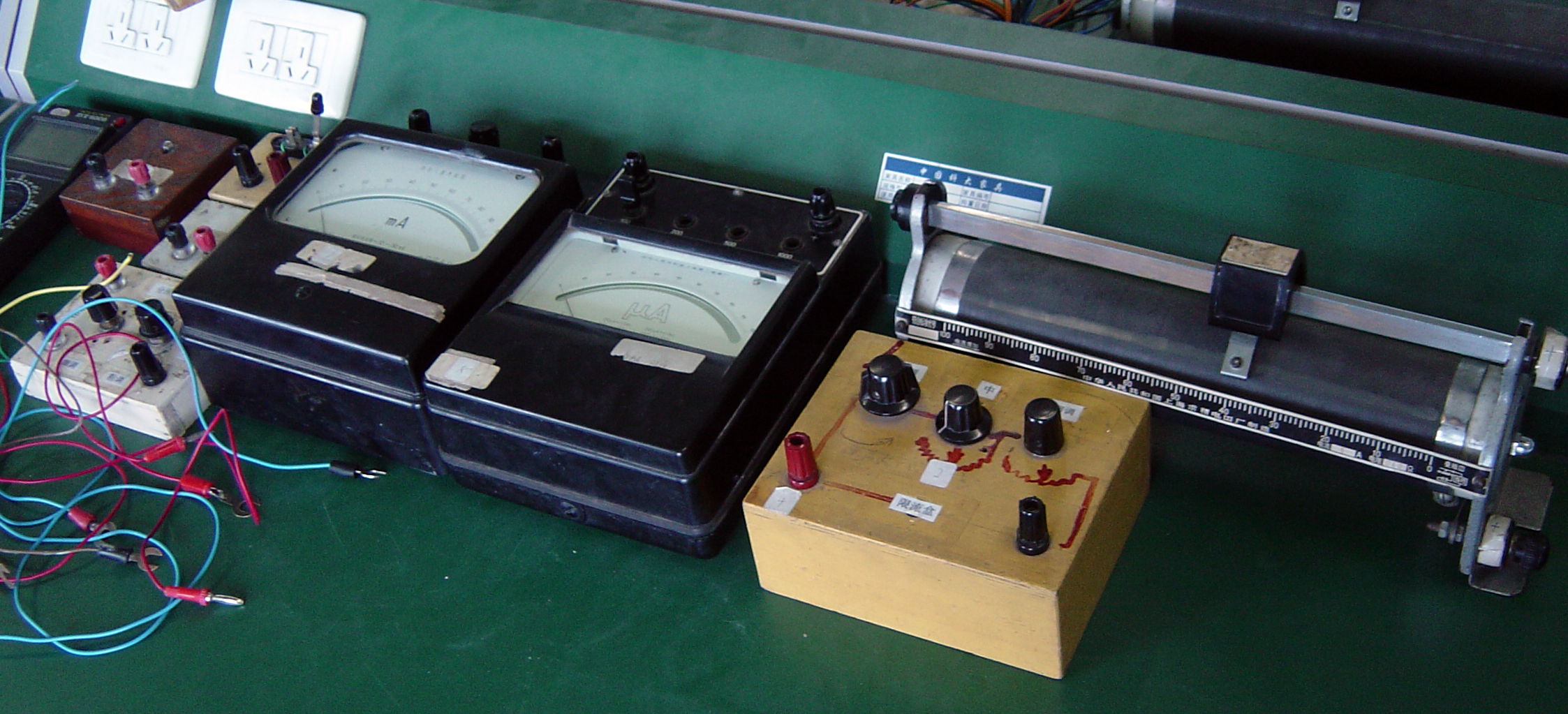

图 1 : 直流电表直流测量装置
实验装置由量程为100-1000 A直流电流表、5-1000mA直流电流表、滑线变阻器、数字万用表以及分压器、限流器、单刀单掷开关等组成。

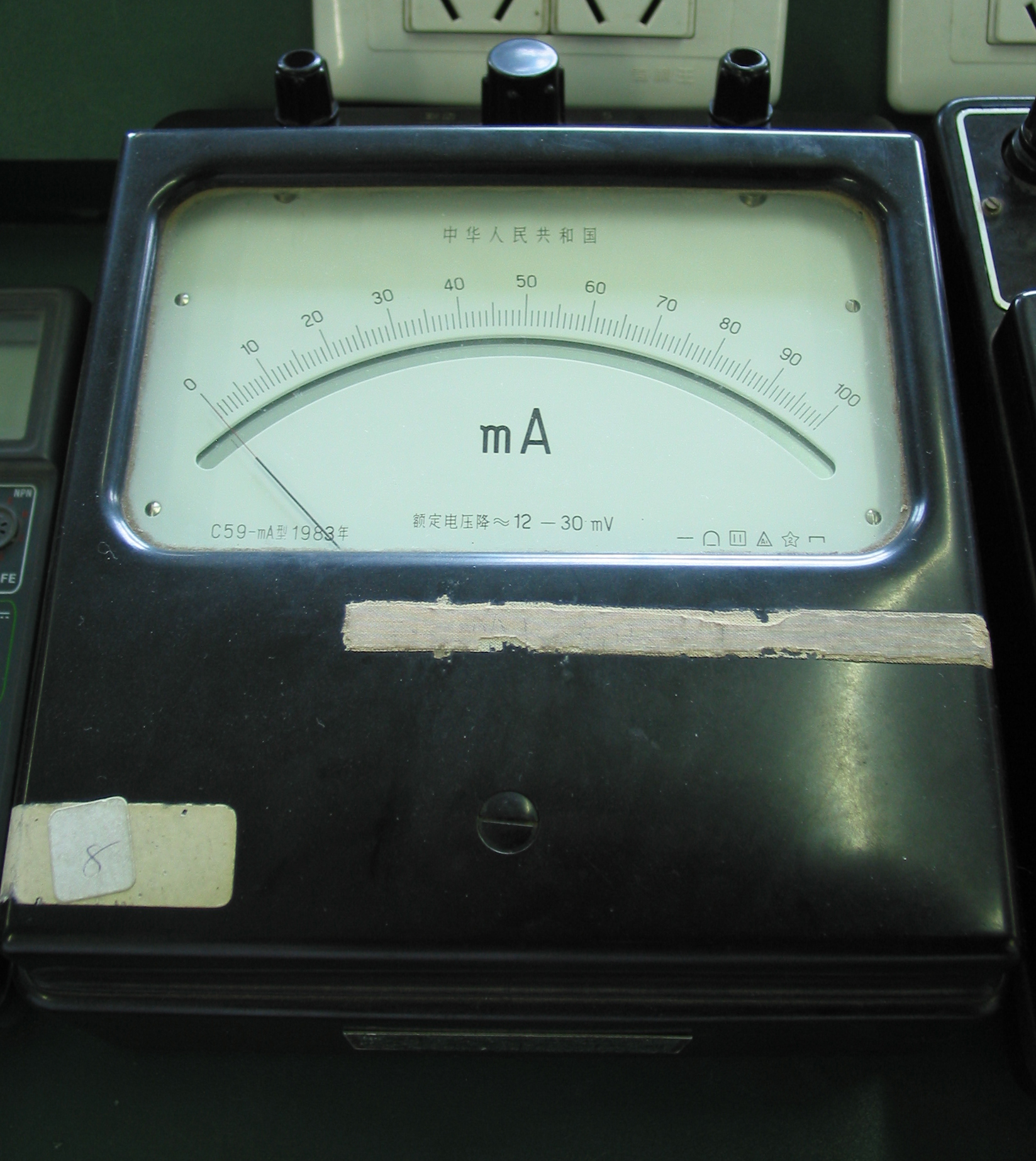

图 2 : 量程为100-1000mA的直流电流表
在用分压电路测电阻实验中来测量待测电阻RX支路中的电流大小。使用时要选择好量程，不要超量程使用，以免损坏仪表。

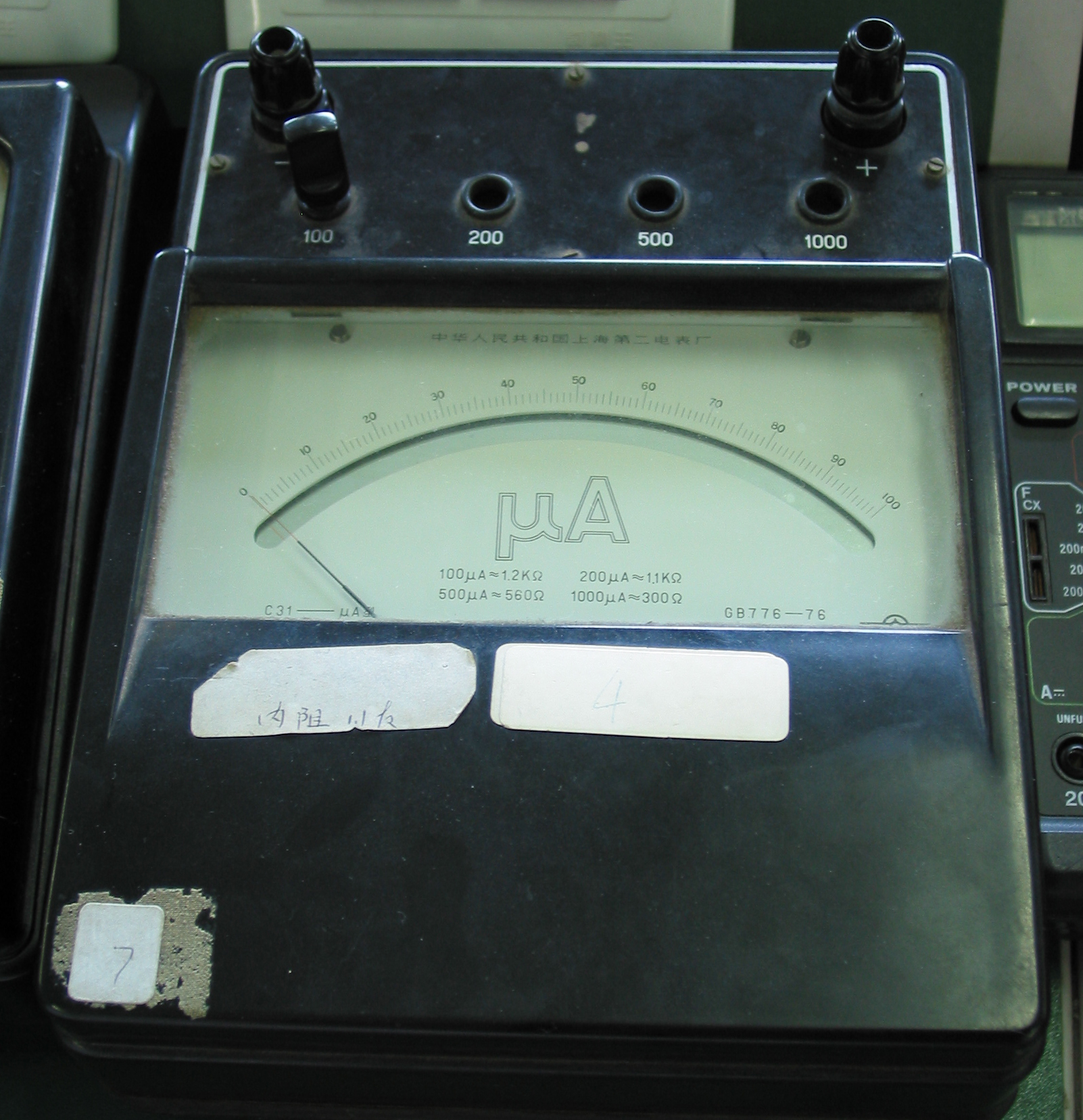

图 3 : 量程为5-1000mA直流电流表
在用制流电路测量钨丝小灯泡的电阻实验中，我们用它来测量钨丝小灯泡支路中的电流大小。使用时要选择好量程，不要超量程使用，以免损坏仪表。

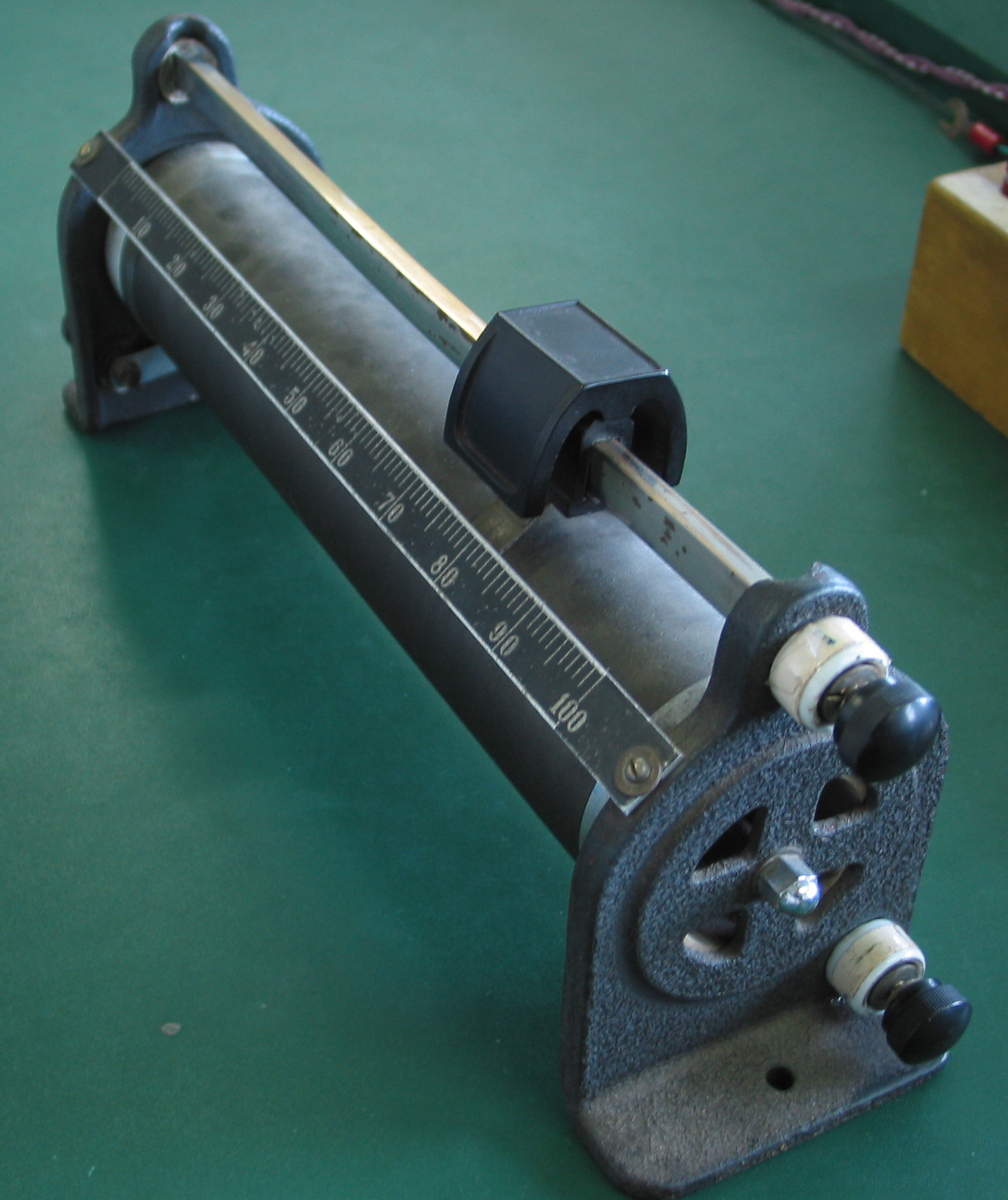

图 4 : 滑线变阻器
在实验过程中可以通过它起到分压的作用，从而把实验公共电源提供的电源电压分压为实验者实验过程中所需要的每一个电压值。

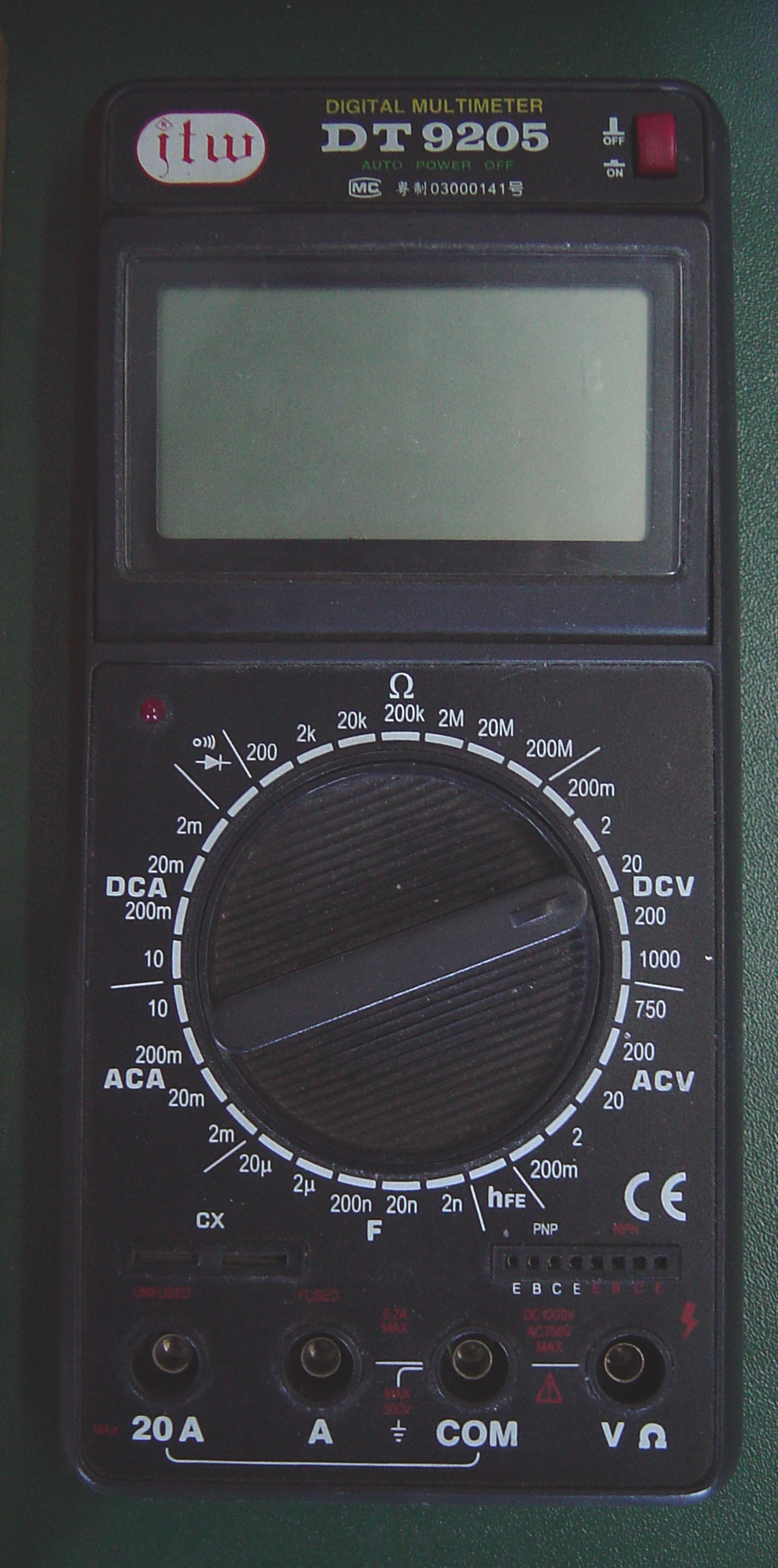

图 5 : 数字万用表
用来保证我们实验中所选取的电压值和所要求测量的电压值一致。实验过程中实验者也可以用数字万用表来检查一些元件是否损坏。如电位器是否开路或短路，二极管是否击穿或开路，小灯泡是否损坏等问题。

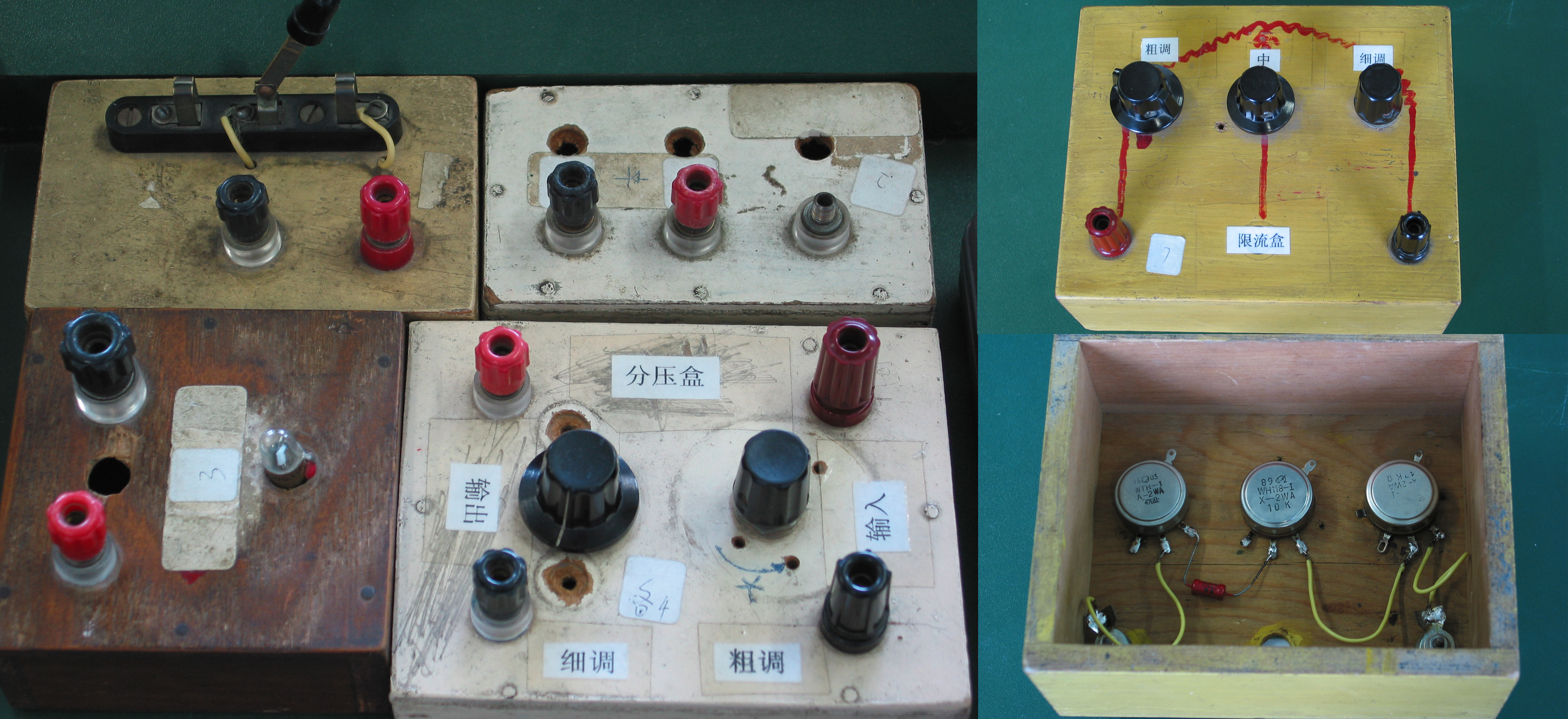

图 6 : 分压器、限流器、单刀单掷开关等
实验注意事项：
（1）线路的连接一定要正确，先接电路，经检查无误后，方可接通直流电源。
（2）电流表、电压表的量程档要选择到正确的档位。
（3）线路接好后把开关稍碰一下，看电流表或电压表的指示是否过大，如是则调节分流器、分压器至表针正常为止。反之则可合上开关继续实验。
|
