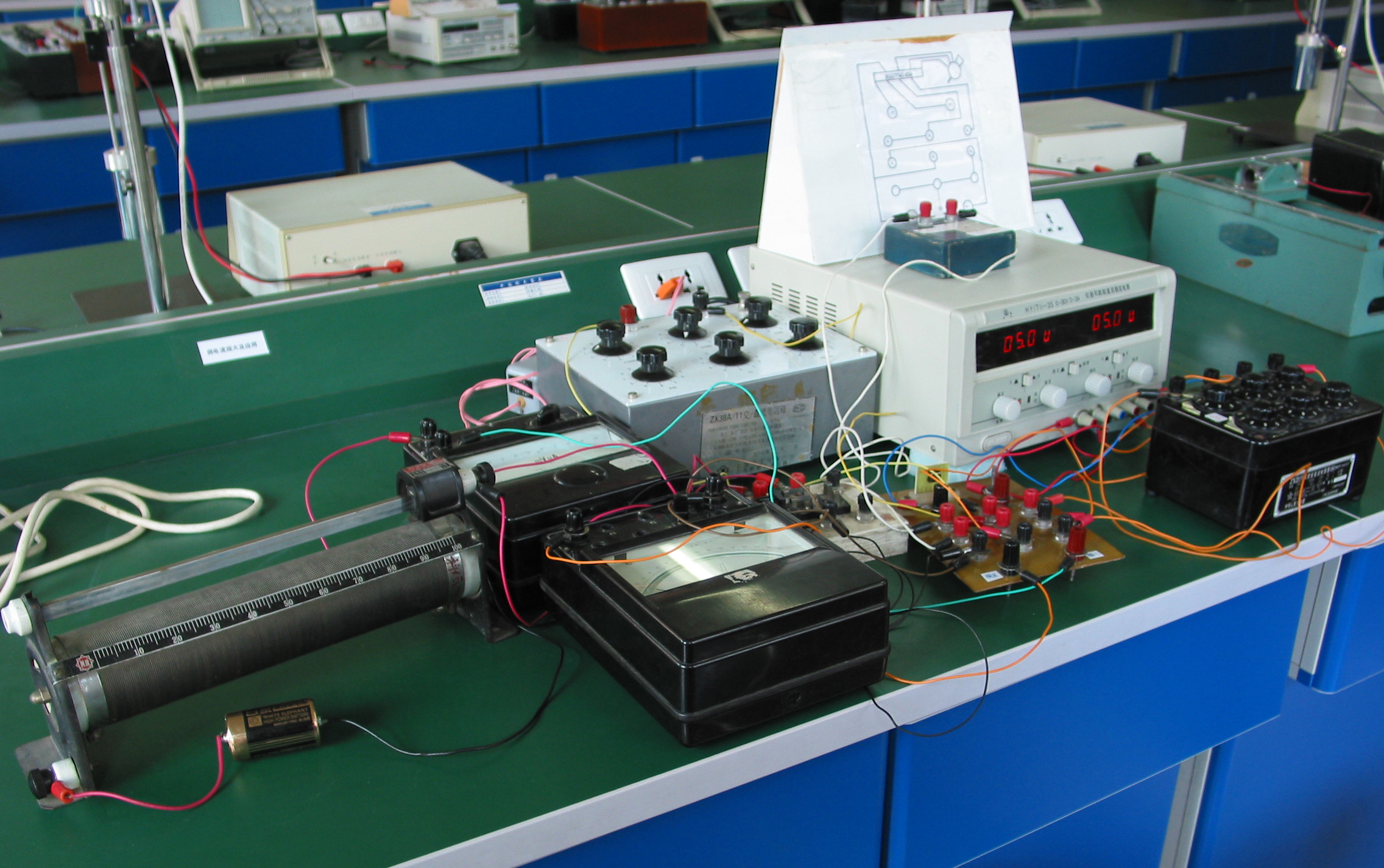

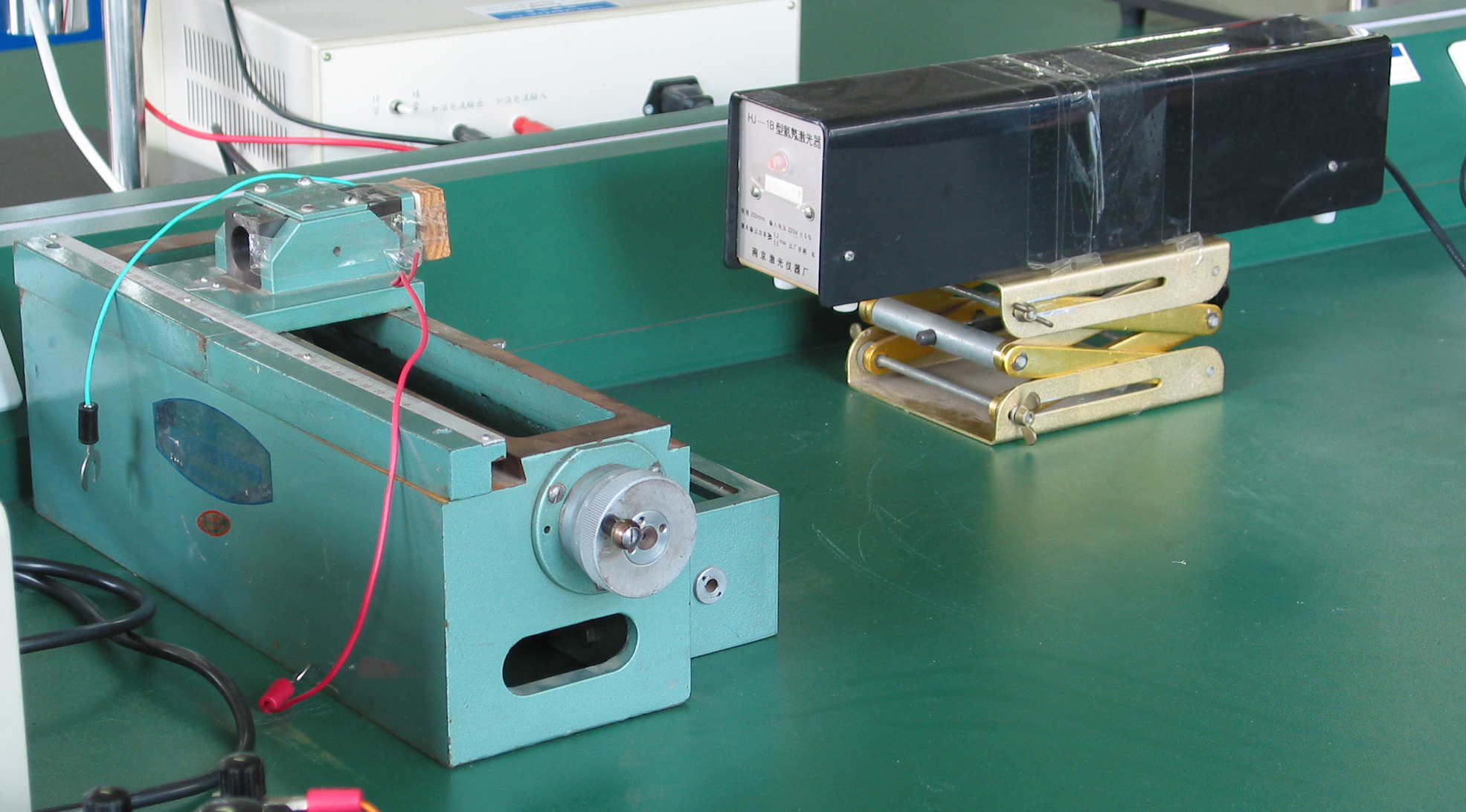

图 2 : 激光器及光敏管
激光器通电工作后，发射激光，照射到光敏管（固定在铁块支架上），光敏管产生微小电流，这就是我们需要放大的电流。通过比较通过运算放大器放大前后的电流值的大小就可以测量出运放的增益等指标。

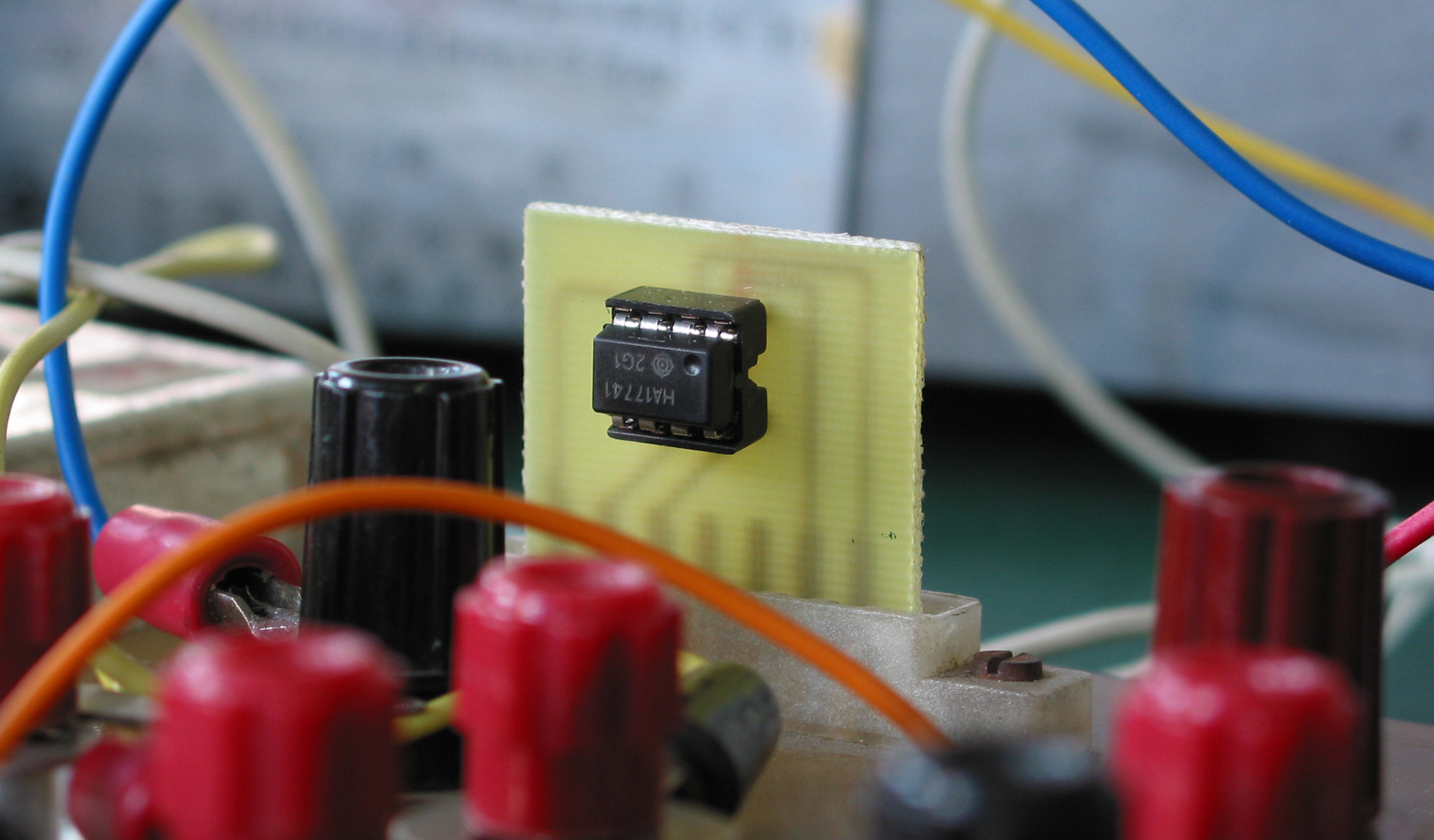

图 3 : 集成运算放大器及管脚接线柱
它是本实验的核心部件，通过运算放大器我们可以把一个很微弱的电流放大。运算放大器要正常工作，必须为它提供工作电压。

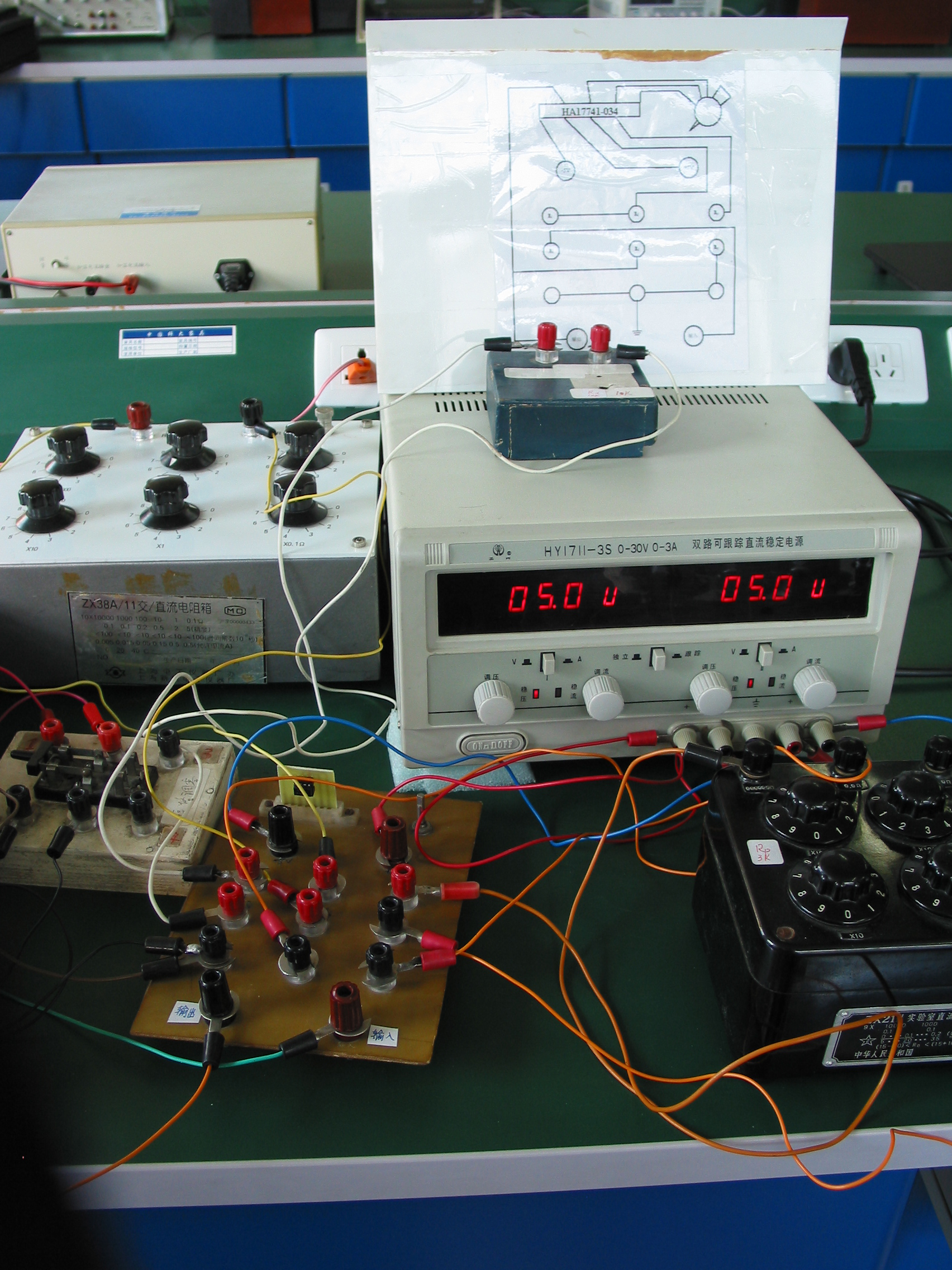

图 4 : 直流稳压电源，电阻箱，电键
直流稳压电源的作用就是输出一定的电压，通过分压后提供给运算放大器，使之能正常工作。

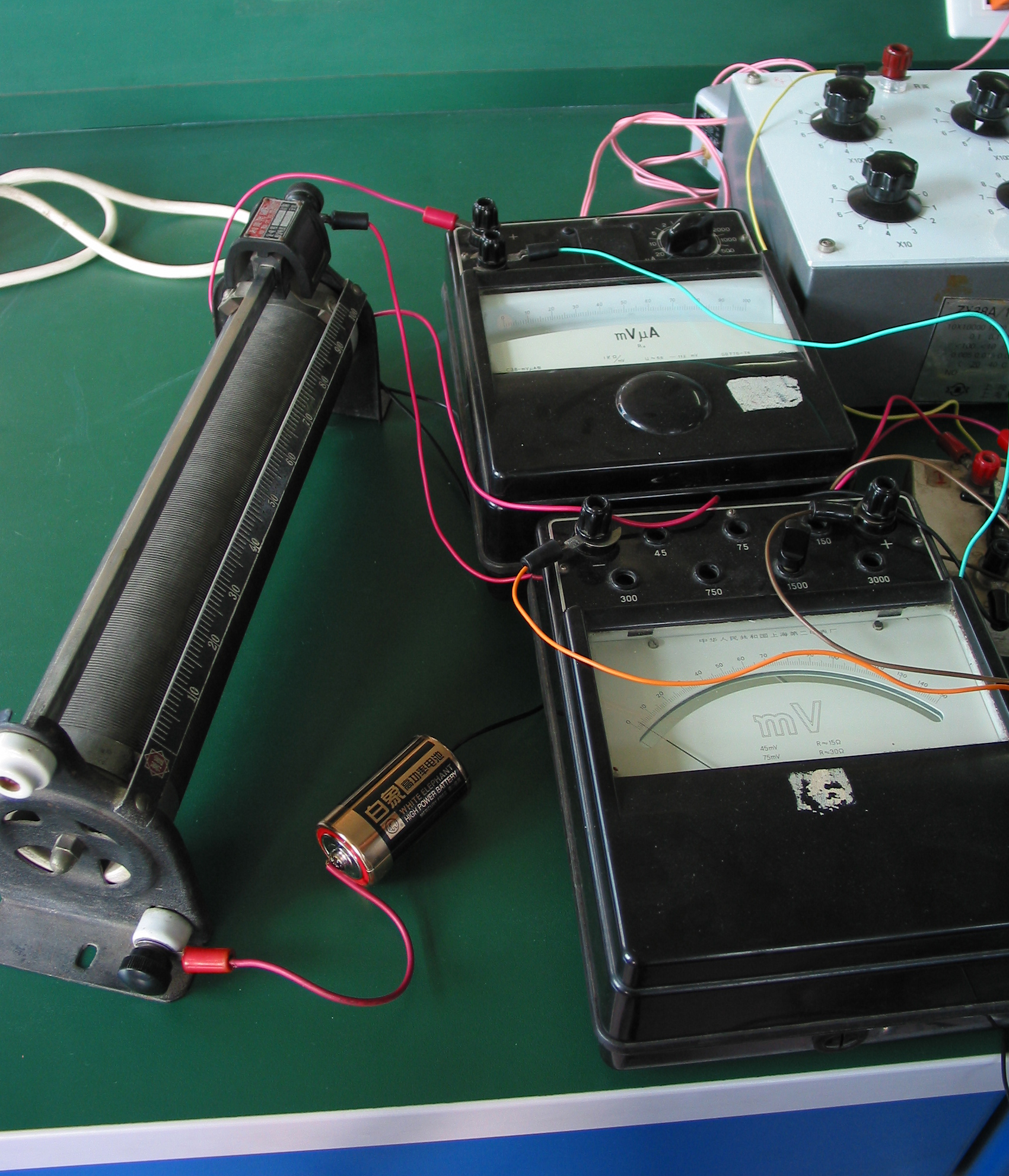

图 5 : 滑线变阻器，电流表、电压表
它们的作用分别是分压、测电流、测电压大小。
实验注意事项：
（1）由于是开放实验，主要由同学自己动手，老师讲的较少。所以要有充分的预习，对各种仪器在实验中的作用及如何使用都了解清楚后，才可以动手操作。否则很易造成电路不能正常工作或运算放大器损坏。
（2）本实验接线较多，接好后按原理图再核查无误方可接通电源。
|
