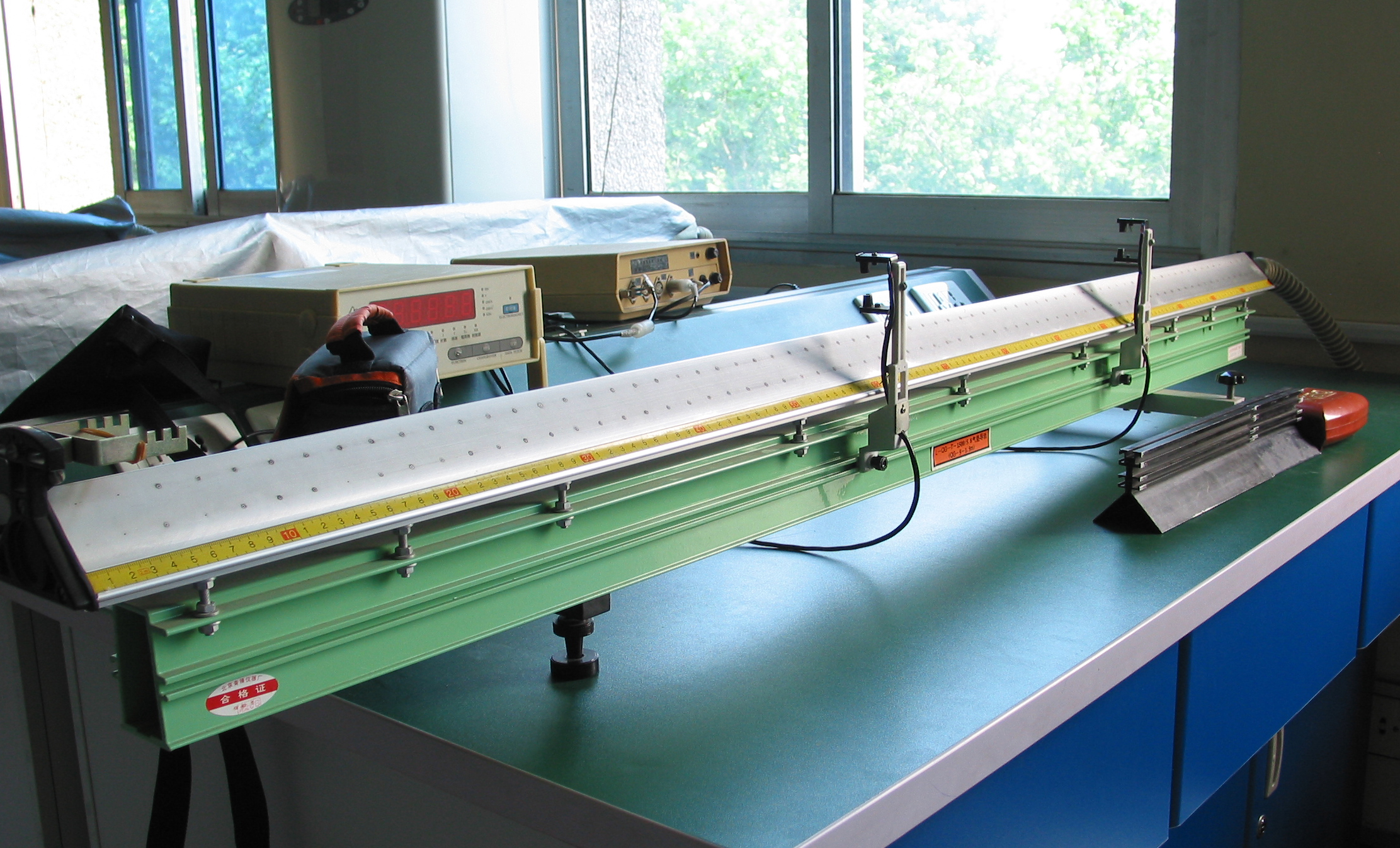

图 1 :     气垫导轨装置

主要由气轨、气源、滑块、挡光片、光电门、游标卡尺、米尺和光电计时装置等。运用本实验仪器可做多种实验，比如平均速度和瞬时速度、匀速直线运动的研究、牛顿第二定律的验证、完全非弹性碰撞、非完全弹性碰撞、重力势能与平动动能等。

气垫导轨是以空气作为润滑剂，近似无摩擦的力学实验装置。导轨由优质三角铝合金管制成，长约2m，斜面宽度约7cm，管腔约18.25cm，一端密封，一端通入压缩空气。 铝管向上的两个外表面钻有许多喷气小孔，压缩空气进入管腔后，从小孔喷出。导轨的一端装有滑轮，导轨的二端装有缓冲弹簧，整个导轨安装在工字梁上，梁下有三个支脚，调节支脚螺丝使气垫保持水平。

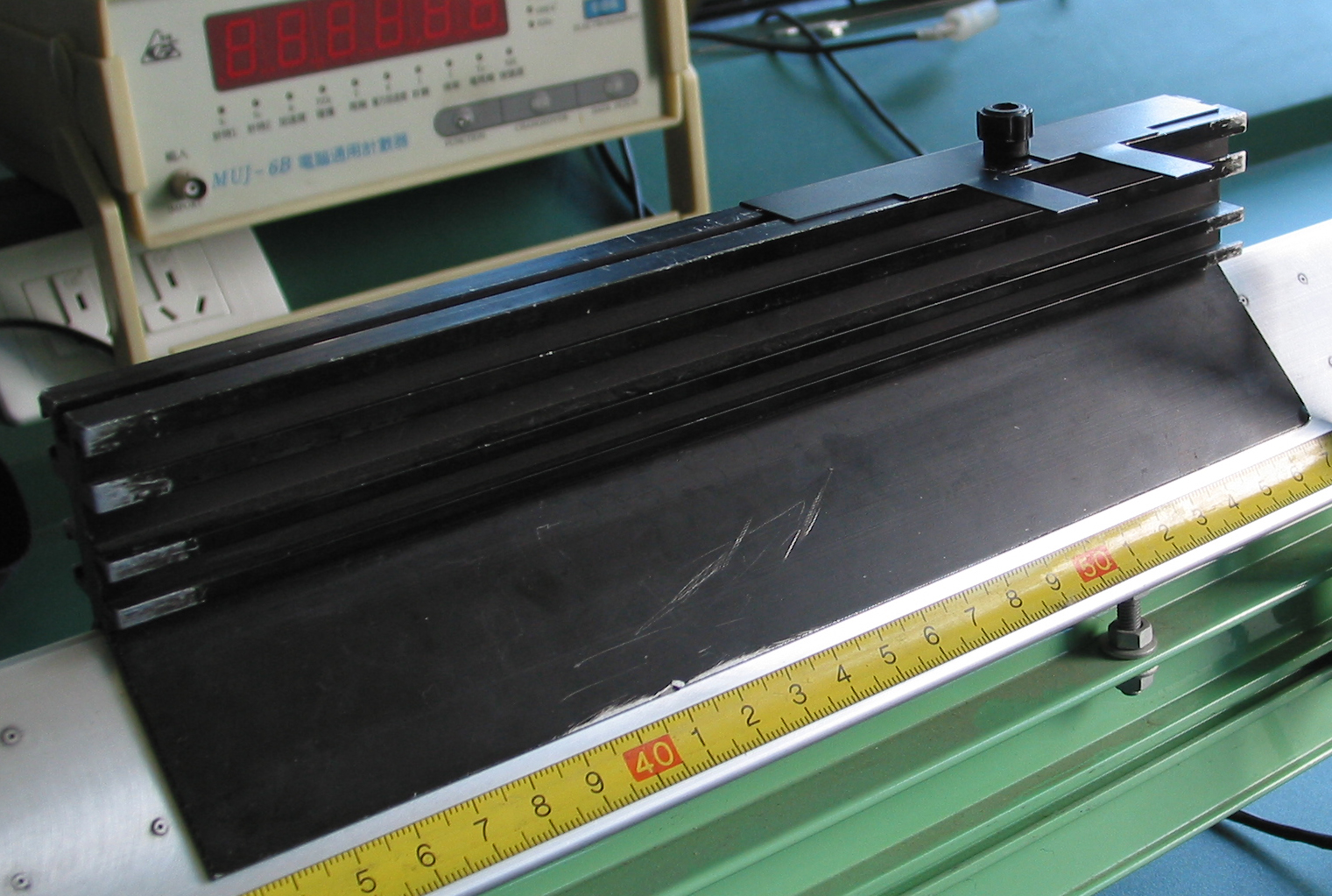

图 2 :     滑块和挡光片

滑块采用特制的带有五条细螺纹槽的人字型铝合金，便于安装各种附件，下表面与气轨相吻合，碰撞中心在质心平面内。挡光片的结构分长方型和U型两种。

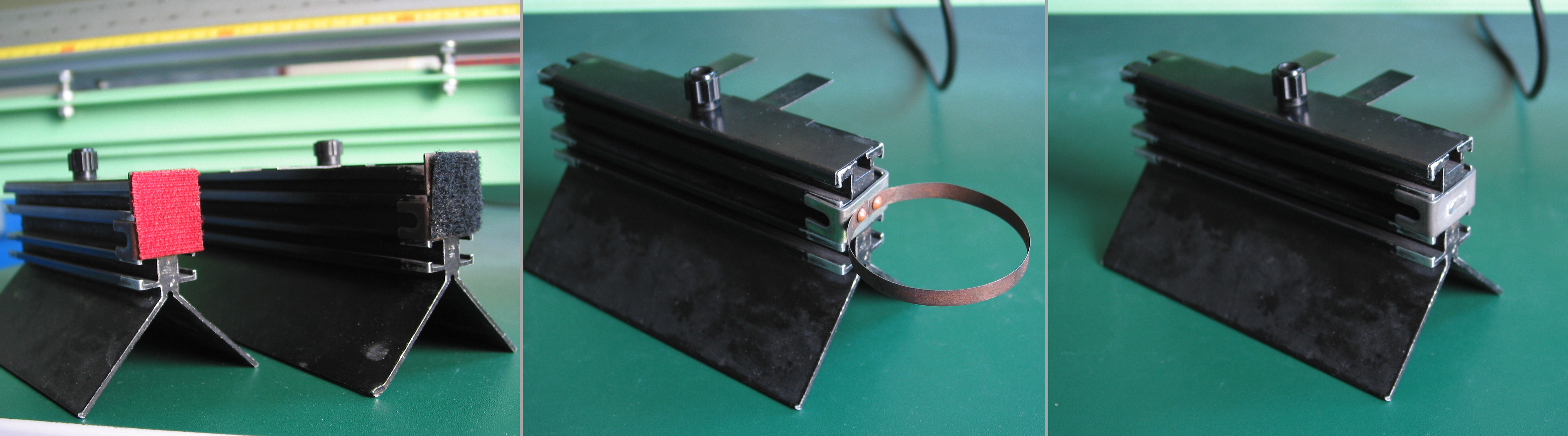

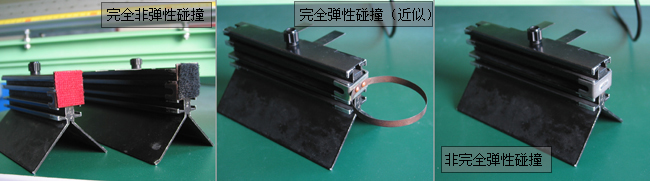

图 3 :     滑块的接触面

不同的接触面导致不同的碰撞效果。

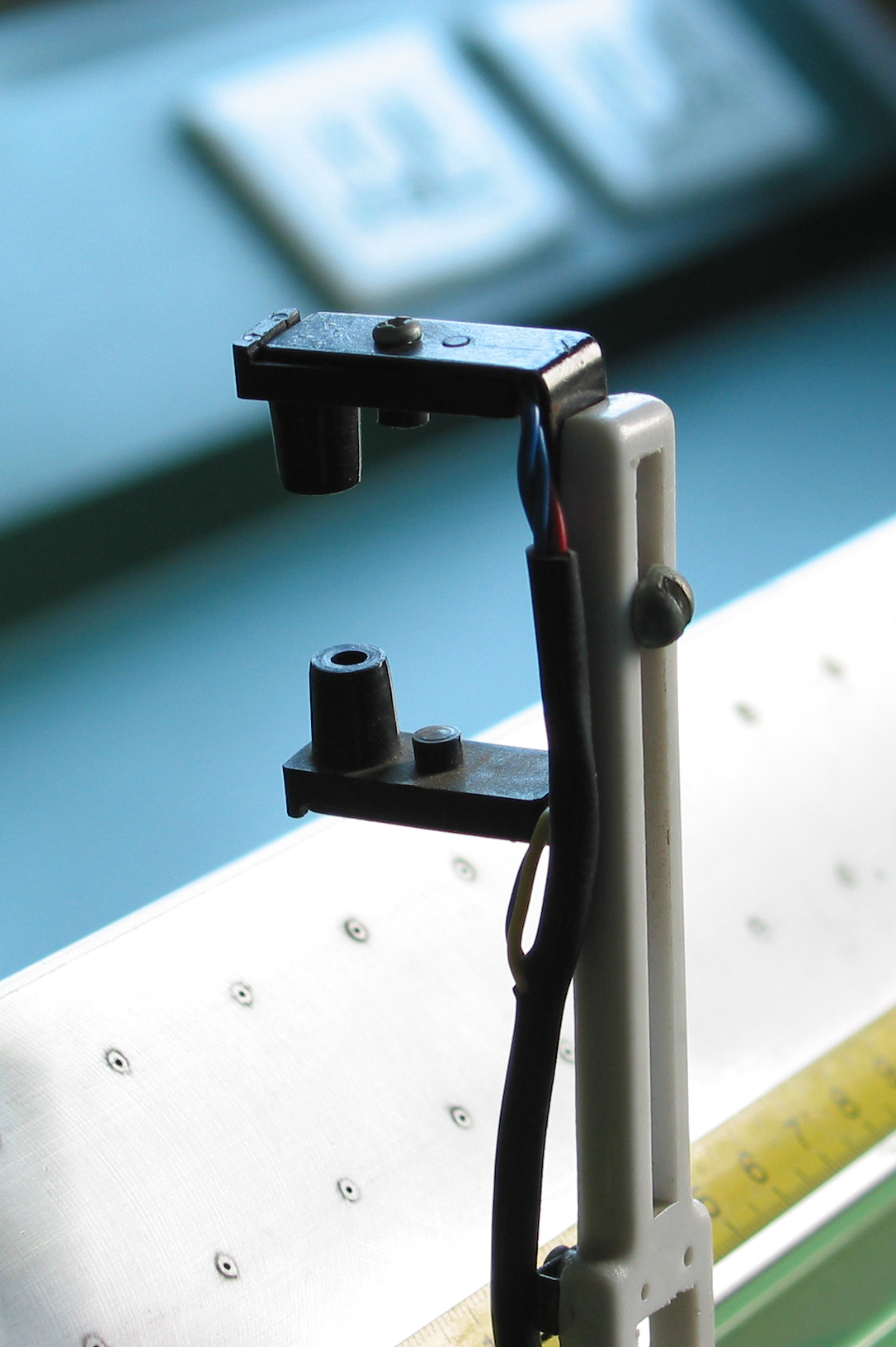

图 4 :     光电门

光电计时系统由光电门和数字毫秒计或电脑计时器构成。光电门安装在气轨上，时间由数字毫秒计或电脑计时器测量。

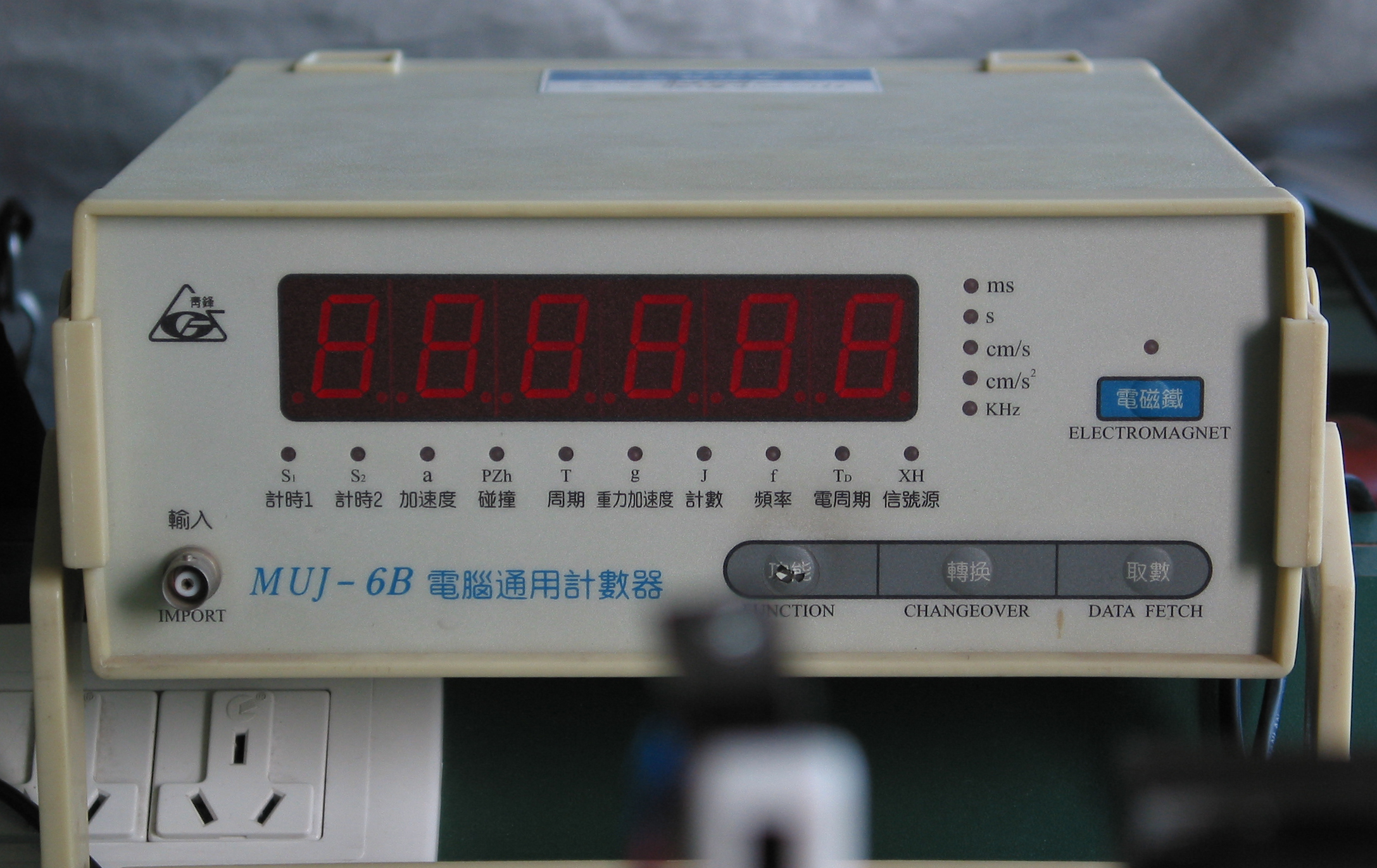

图 5 :     电脑计时器

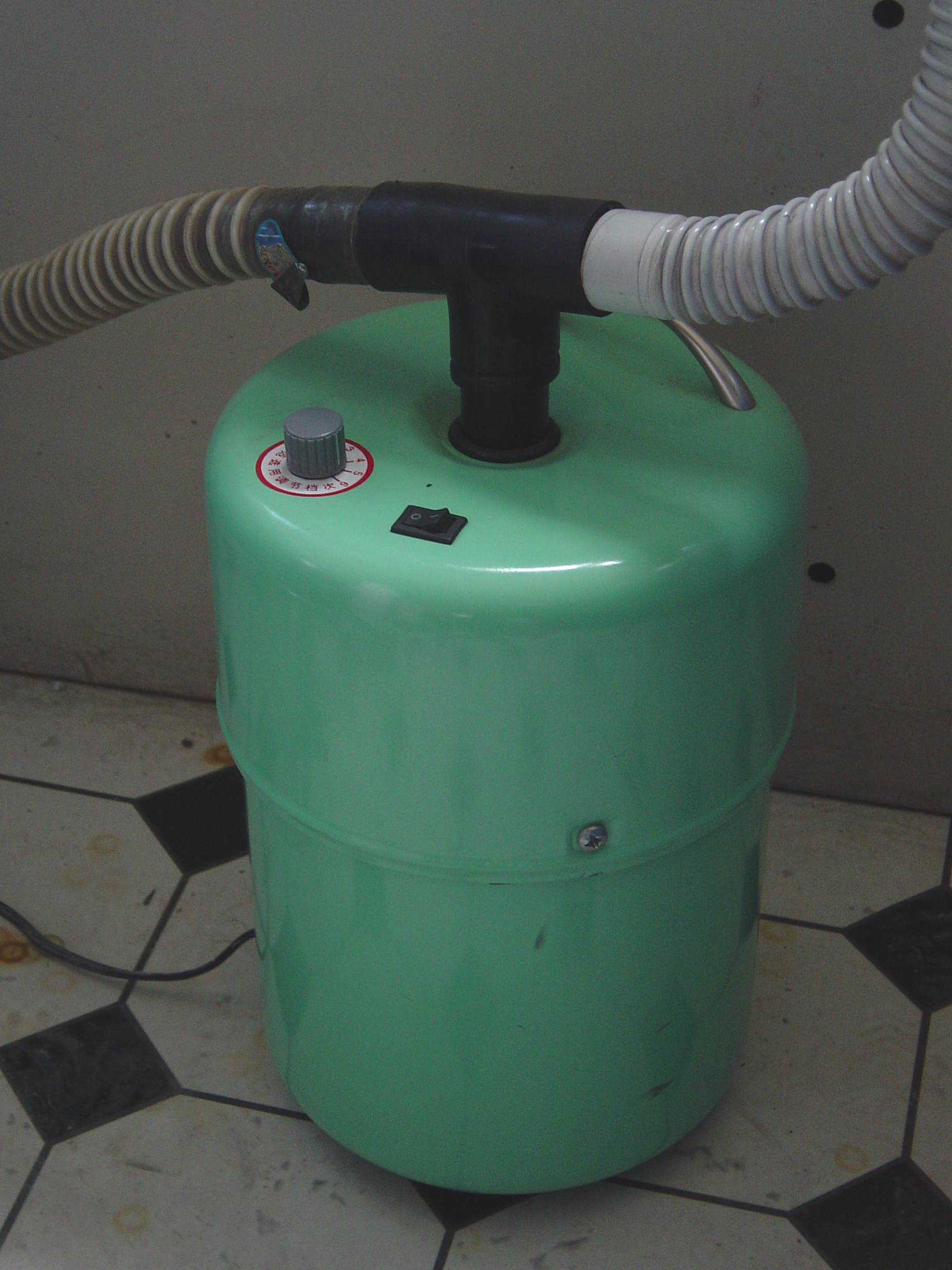

图 6 :     气源

气源是向气垫导轨管腔内输送压缩空气的设备。要求气源有气流量大、供气稳定、噪音小、能连续工作的特点，一般实验室采用小型气源，气垫导轨的进气口用橡皮管和气源相连，进入导轨内的压缩空气，由导轨表面上的小孔喷出，从而托浮起滑块，托起的高度一般在0.1mm以上。
