导论
| n
| 1901
| 伦琴 (Roentgen)
| 发现X射线(1895)
|
| n
| 1914
| 劳厄（Laue）
| 晶体的X射线衍射
|
| n
| 1915
| 布拉格父子 (Bragg)
| 分析晶体结构
|
| n
| 1917
| 巴克拉 (Barkla)
| 发现元素的标识X射线
|
| n
| 1924
| 塞格巴恩 (Siegbahn )
| X射线光谱学
|
| n
| 1927
| 康普顿(Compton等六人)
| 康普顿效应
|
| n
| 1936
| 德拜 (Debye)
| 化学
|
| n
| 1946
| 马勒 (Muller)
| 医学
|
| n
| 1964
| 霍奇金 (Hodgkin)
| 化学
|
| n
| 1979
| 柯马克和豪森菲尔德（Cormack/Hounsfield）
| 医学
|
| n
| 1981
| 塞格巴恩(Siegbahn)
| 物理
|
X射线产生
n
固体靶源
=

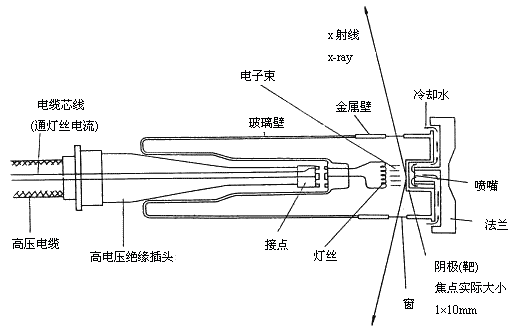

X射线管
=
转靶
=
焦点和辐射
=
谱 (Kramer Law)
连续谱
I(E) = P0KZn(E0-E)/E0
I(E) - Intensity
E
– x-ray energy(Delta= 1eV) W/eV
K
- constant
P0
– incident power (W)
Z
- target atom number
n » 1
E0
– incident electron energy（KeV）
特征谱
I(E)=BN(Z)F(x)(E0-Ec)m
B
– Constant
F(x)
– Target material Cons.
Ec
– Critical energy
n
同步辐射
=

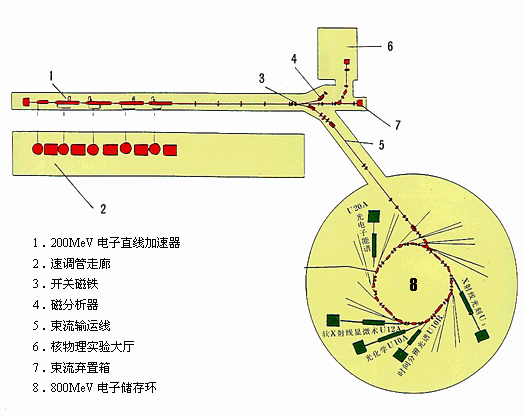

同步辐射 (合肥)

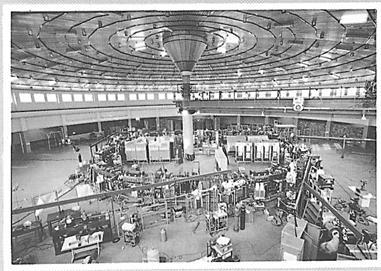

实验大厅 (Hefei)
Hefei

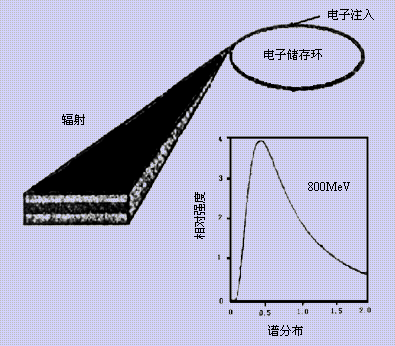

电子储存环
800MeV电子储存环
=

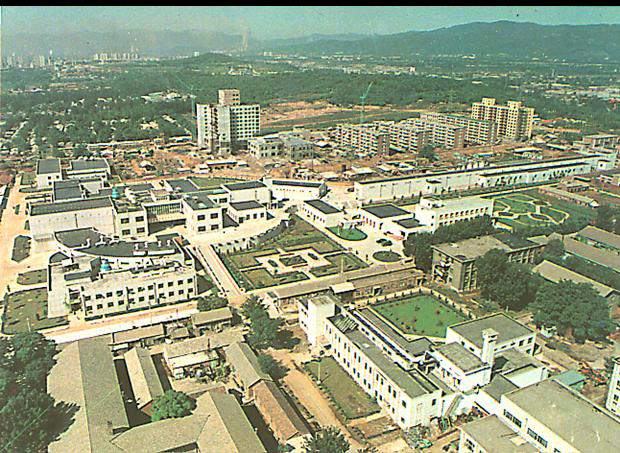

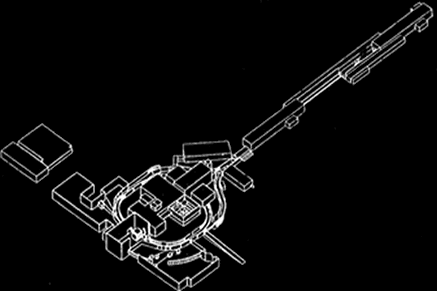

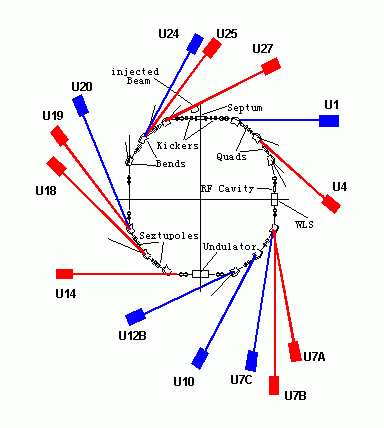

北京同步辐射实验室 (BSRF)
BSRF
(Beijing)
=
同步辐射和谱分布
=
SR辐射的能量和功率 (Larmor formula)
(per e-, per
run)
v – Electron
velocity
c – Light
velocity
r - Magnet
radius
e – electron charge
E – Electron
energy
m – electron mass
In practical
units, E - GeV, r
- m, B – kG, Beam, current I – A
=
总辐射功率 (magnet length L)
=
功率谱分布 (Integrated to all angle)
实用单位:
=
功率角分布 ( intgrated to all wavelength)
n

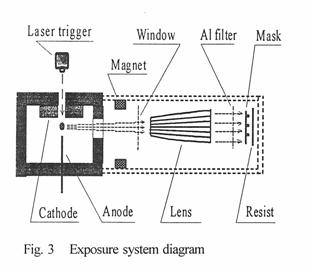

等离子体源
=
Fe 等离子体源
=

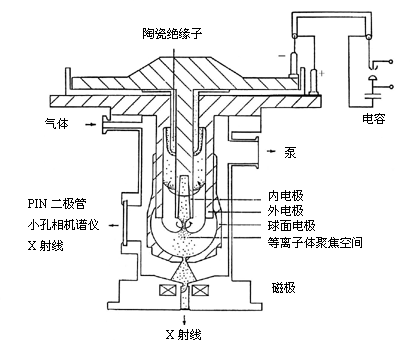

Z-压缩气体等离子体源
=
气体等离子体辐射的X射线谱
=

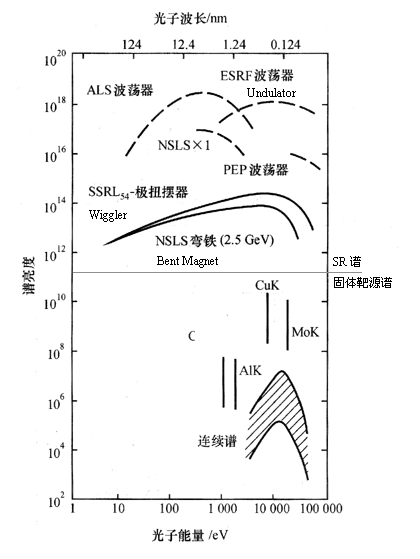

几种源的谱比较
X射线的性质
n
X 射线的吸收
=
Line absorption coefficient
=
Mass absorption coefficient
=
Atom absorption coefficient
=
Mol absorption coefficient
=
Photo absorption section
=
重要!!
1.
对混合物和化合物
2.
对连续X射线
m/r, l 和 Z 的关系 - Bragg-Pierce 定律

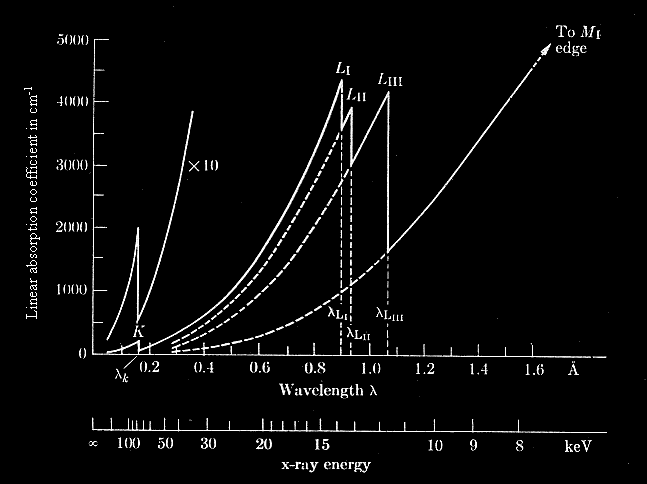

吸收限和跳跃比
n
X 射线光学
1.
反射光学
a)
平晶
b)
弯晶
c)
多层膜
2.
衍射光学
a)
晶体
b)
波带板
c)
光栅
3.
吸收
a)
吸收片
=

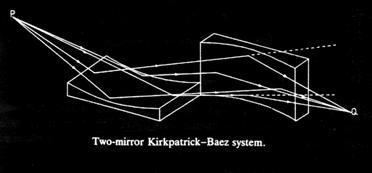

X射线反射镜
1.
折射率：
d - 折射因子
b - 衰减因子
2.
反射率：
=
单晶X射线光学
1.
材料：
Si，Ge， Crystal
2.
形状：
平晶，弯晶，球面
柱面，环面，超环面
3.
应用：
单色器，成像
柱面镜
=

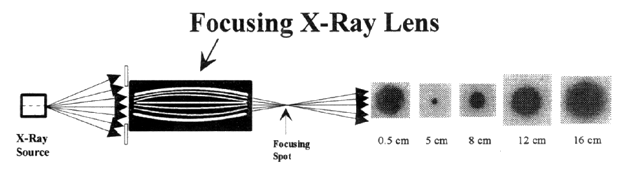

毛细管X射线透镜
=

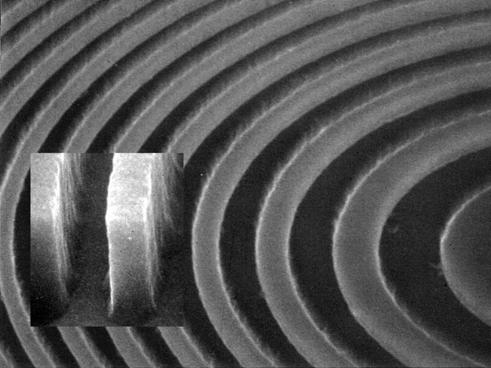

X射线波带板
n
X射线探测器(构造)
=
正比计数器**
=
NaI（Tl）闪烁探测器**
=
Si（Li）探测器**
=
Ge（Li）探测器
=
Si PIN探测器**
=
Ge PIN探测器**
=
多（单）丝室
=
X射线CCD
=
微多道板
=
G-M计数管
=
电离室
= 胶片，荧光屏
