简介

全息的意义是记录物光波的全部信息。自从20世纪60年代激光出现以来得到了全面的发展和广泛的应用。它包含全息照相和全息干涉计量两大内容。

全息照相的种类很多，按一定分类法有：同轴全息图、离轴全息图、菲涅耳全息图和傅里叶变换全息图等等。

本实验主要包括两项基本全息照相实验：

（一）全息光栅：可以看成基元全息图，当参考光波和物光波都是点光源且与全息干板对称放置时可以在干板上形成平行直条纹图形，采用线性曝光可以得到正弦振幅型全息光栅。

（二）三维全息：通过干涉将漫反射物体的三维信息记录在全息干板上，再通过原光路衍射得到与原物体完全相似的物光波。

本实验的意义是让学生通过这两个实验，掌握全息照相的基本技术，更深刻地认识光的相干条件的物理意义，初步了解全息术的基本理论。

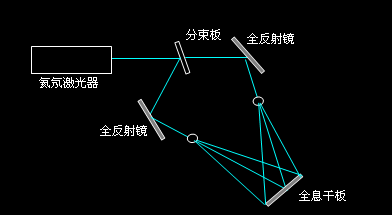

全息光栅光路图



全息照相光路图



教学重点

1.        使学生学会全息照相的干涉记录和衍射再现的技术手段。

2.        使学生较深刻理解全息照相的本质。

3.        使学生了解全息照相的应用。



教学难点

1.        拍摄高质量的全息图的技术关键。

2.        全息图的衍射效率。

设计性内容

1.        像全息图的制作。

2.        双频全息光栅的制作。



自测题

1.        （1）全息照相通过条纹的对比度记录了物体的强度分布信息。

（2）全息照相通过条纹的深浅记录了物体的强度分布信息。

2.        （1）拍摄物体的三维全息图时分束板的透过率为50％

（2）拍摄物体的三维全息图时分束板的透过率为5％。

3.        在拍摄全息图时所用的扩束镜为

（1）长焦距透镜

（2）短焦距透镜。

4.        如果全息图被打坏了，取一小块再现看到

（1）不完整的像

（2）较小的像。



思考题

1.        用细激光束垂直照射拍好的全息光栅，如能在垂直的白墙上看到五个亮点，说明什么问题？

2.        如果想拍摄一个100线/mm的全息光栅应如何布置光路？

3.        怎样测量全息光栅的衍射效率？

4.        为什么拍摄物体的三维全息图要求干板的分辨率在1500线/mm以上？
