从理论上讲利用毕奥——萨伐尔定律可以计算出载流导体所产生的磁场，但是大多数情况计算十分复杂困难。因此常常用实验的方法去测量磁场。

实验原理

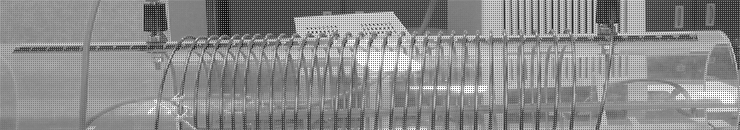

当螺线管A中通过一个低频的交流电流i(t) = I₀sinωt时，在螺线管内产生一个与电流成正比的交变磁场B(t) = C_pi(t) = B₀sinωt其中C_p是比例常数，把探测线圈A1放到螺线管内部或附近在A1中将产生感生电动势，其大小取决于线圈所在处磁场的大小，线圈结构和相对于磁场的方向。若其截面积为S1，匝数为N1，线圈平面的法向平面与磁场方向的夹角为θ，则穿过线圈的磁通链数为:

Ψ = N₁S₁B(t)cosθ

根据法拉第定律，线圈中的感生电动势为：

通常测量的是电压的有效值，设E(t)的有效值为V，B(t)的有效值为B，则有V = N₁S₁ωcosθ，由此得出磁感应强度：



实验内容

研究螺线管中磁感应强度B与电流I和感生电动势V之间的关系，测量螺线管中的磁感应强度。

测量螺线管轴线上的磁场分布。



设计性内容

        设计实验方案观察互感现象

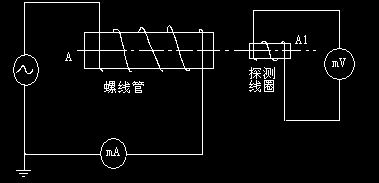

            （1）仍按6.3.2-2接线，接入毫伏表。选取中任意一个位置，取记录此时的V值。

            （2）保持信号发生器的电流和频率不变，也不改变螺线管和探测线圈的相对位置，但把信号源改接到探测线圈上，在螺线管两端测量感生电压，观察互感现象。改变探测线圈和螺线管相对位置，情况又怎样，为什么？

思考题

用探测线圈法测量磁场时，为何产生磁场的导体中必须通过低频交流电流，而不能通过高频交流电流？
